Q47F-300LBL
DIDTEK
TRBV-FTBV-047
| สถานะห้องว่าง: | |
|---|---|
| จำนวน： | |

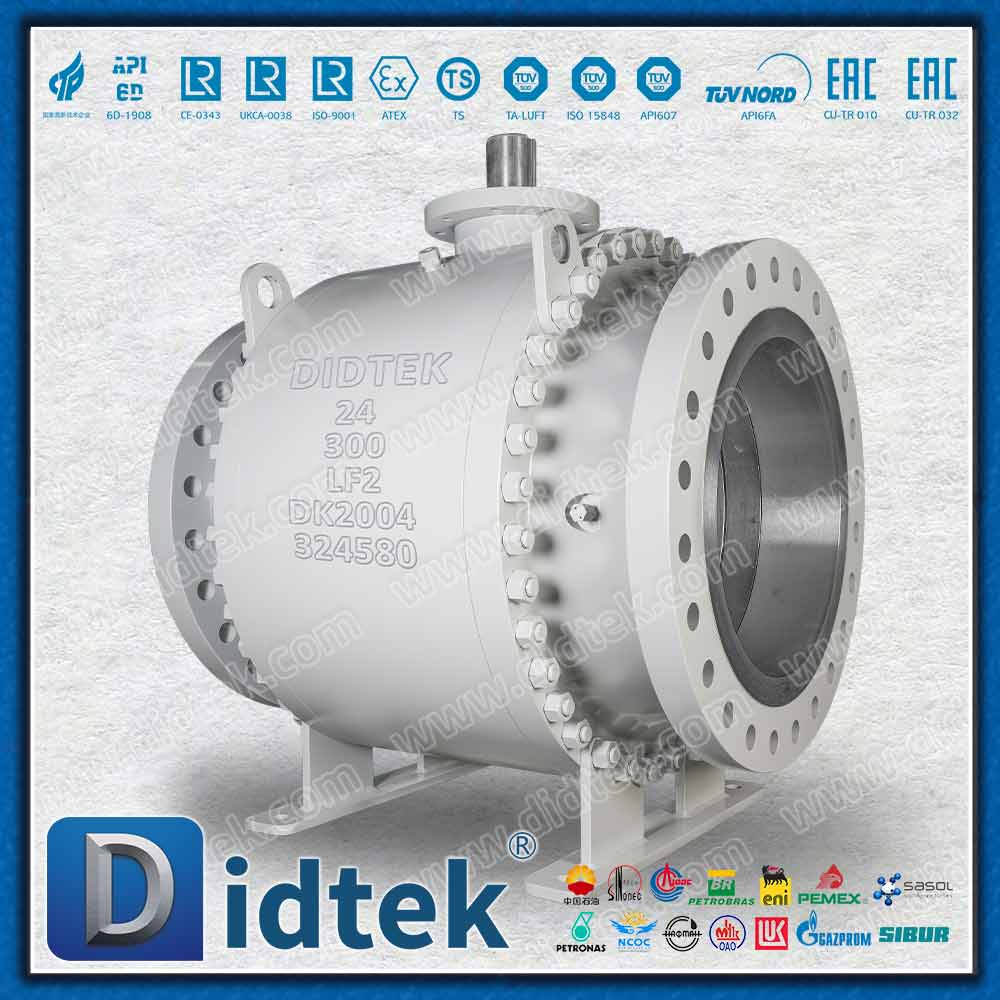

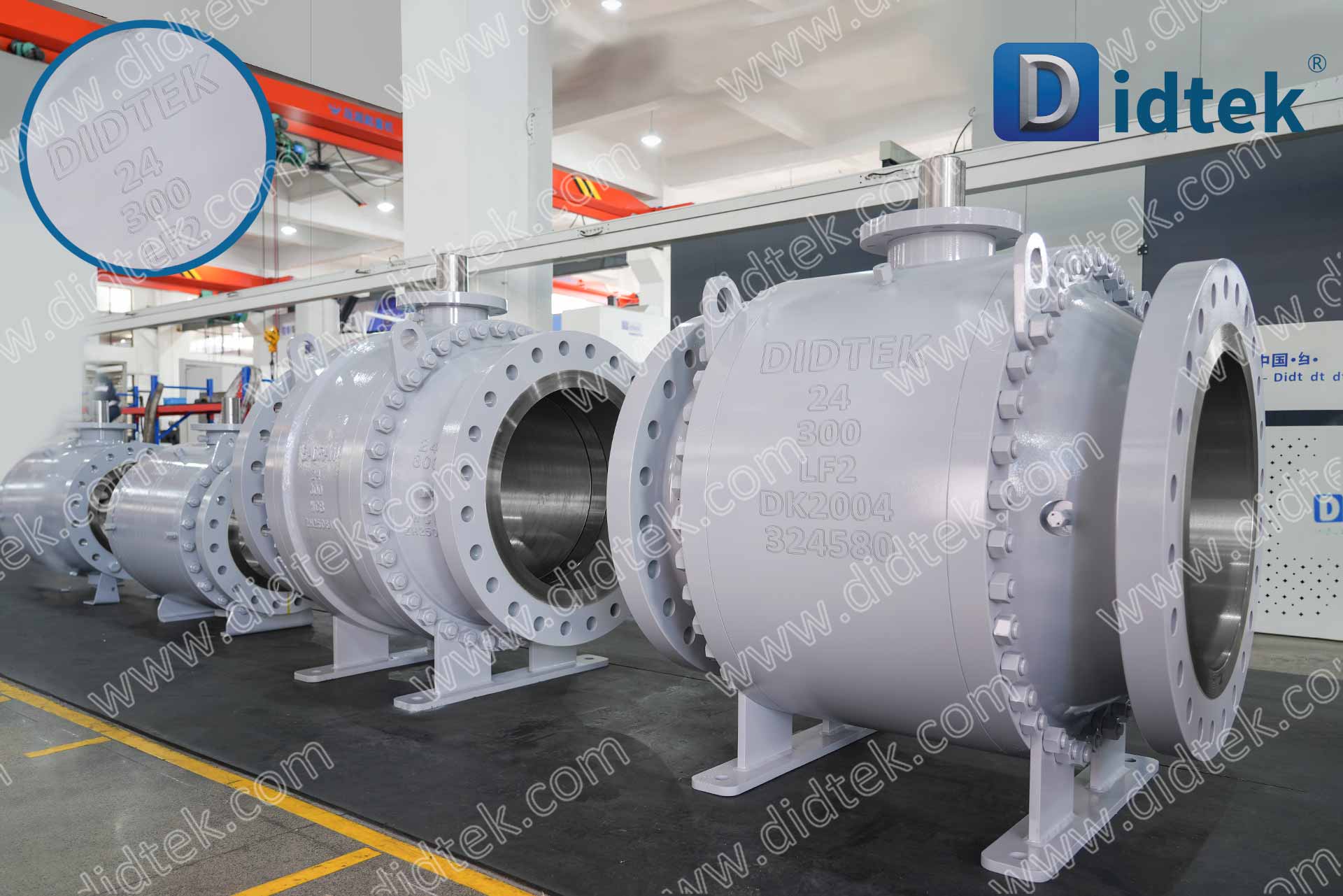

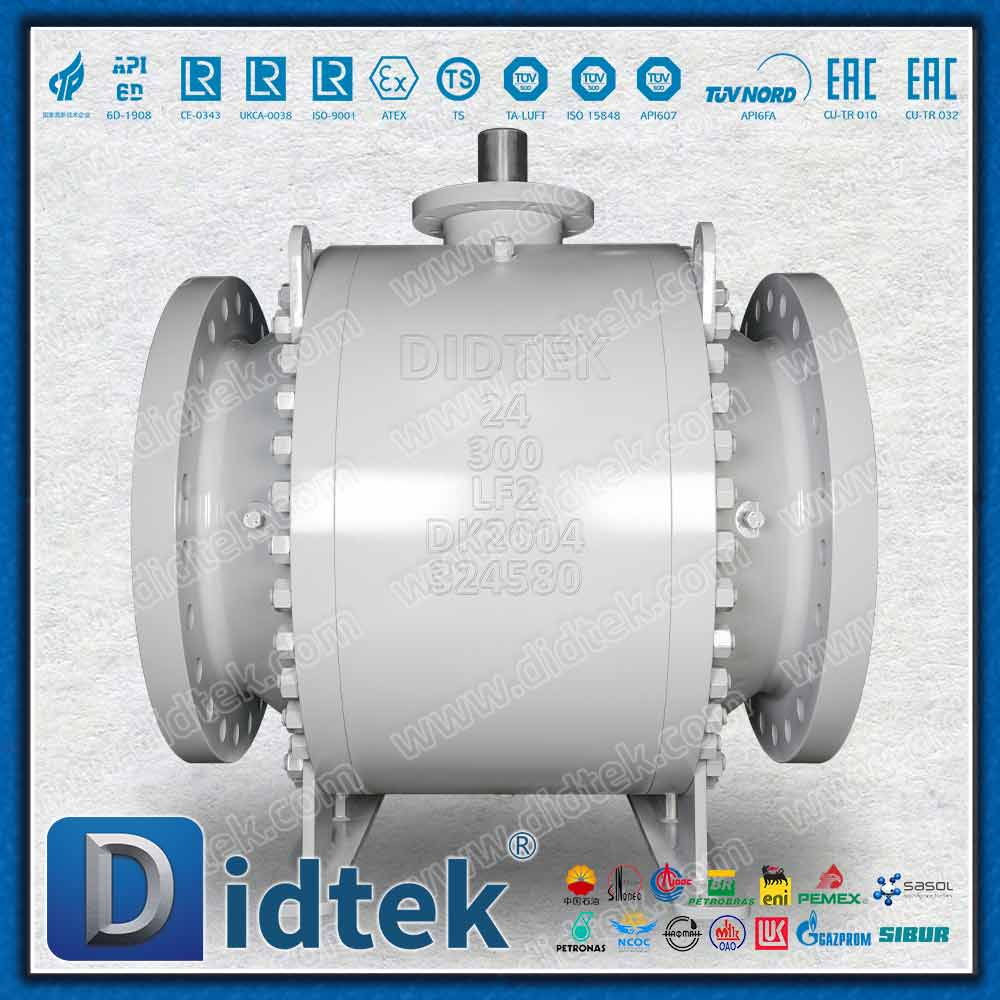

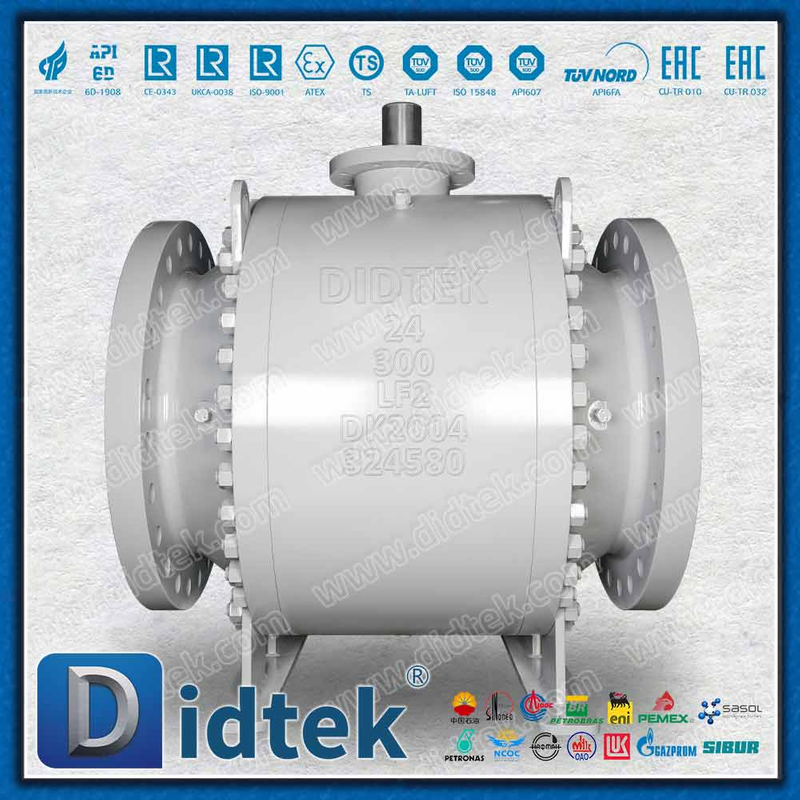

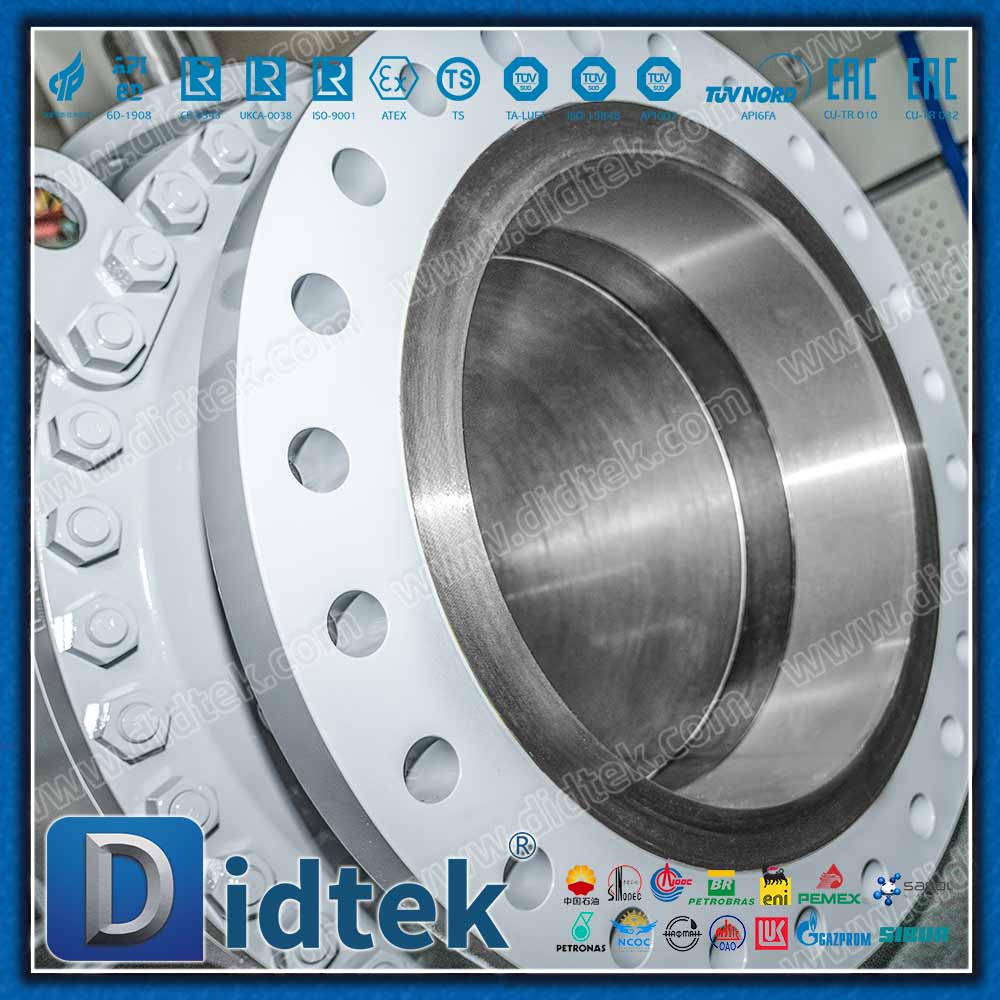

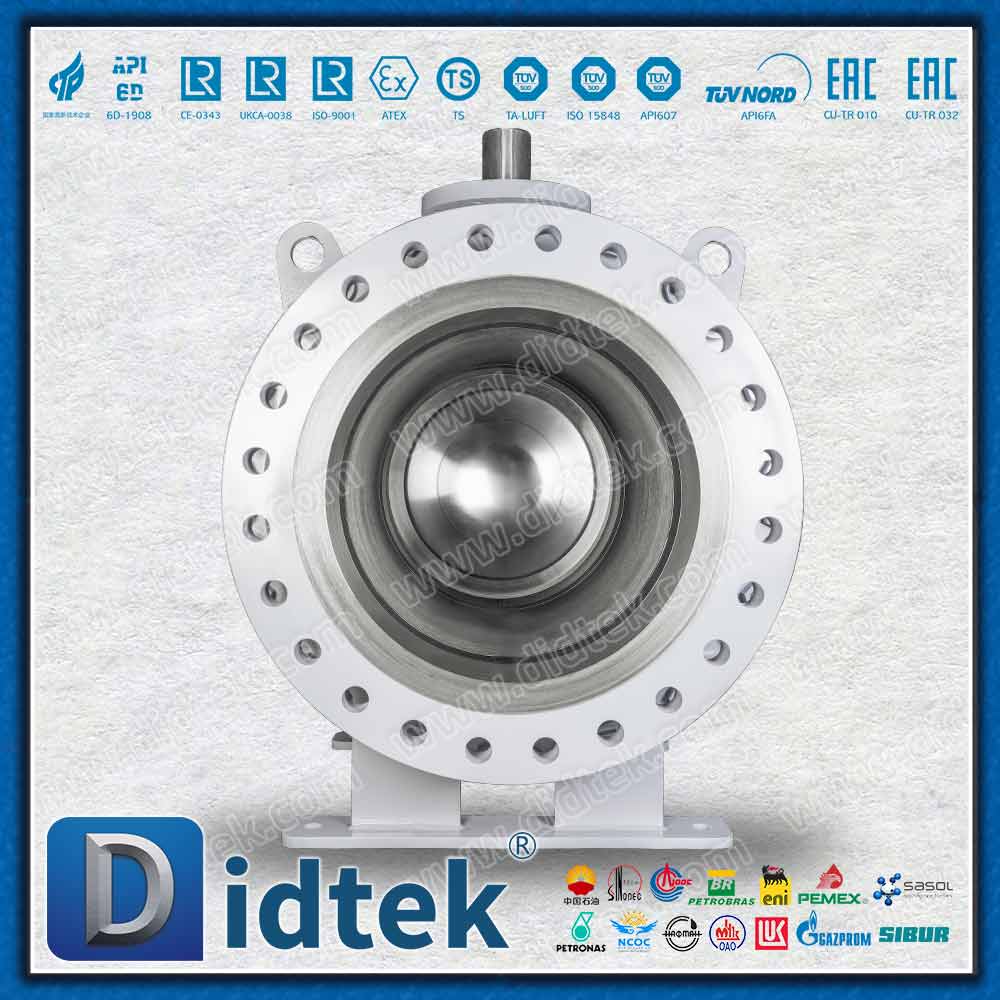

บอลวาล์ว Trunnion DPE × SPE DIB-1 / DIB-2 พร้อมโครงสร้างแผ่นรองรับ ได้ รับ การออกแบบมาเพื่อการแยกท่อที่มีความสมบูรณ์สูงในการใช้งานที่ต้องการพฤติกรรมการปิดผนึกที่นั่งที่กำหนดไว้อย่างชัดเจนและการจัดการแรงดันในโพรงที่ควบคุม
โครงสร้างแผ่นรองรับ ที่แข็งแกร่ง ช่วยยึดระบบลูกปืนและลูกปืน ช่วยลดการโก่งตัวของลูกปืนภายใต้แรงขับของท่อสูง การจัดเรียงนี้มีประโยชน์อย่างยิ่งสำหรับขนาด 24 นิ้วที่ระบุไว้ ซึ่งความเสถียรของโครงสร้างและแม้แต่การบรรทุกที่นั่งเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้
วาล์วรองรับ การผสมผสานที่นั่ง SPE และ DPE ที่ แตกต่างกัน ในรูปแบบ DIB-1 ที่นั่ง DPE สองที่นั่งจะมีแผงกั้นการปิดผนึกแบบสองทิศทาง ในรูปแบบ DIB-2 ที่นั่ง SPE หนึ่งที่นั่งและที่นั่ง DPE หนึ่งที่นั่งจะรวมการแยกสองชั้นเข้ากับเส้นทางบรรเทาแรงดันในโพรงที่กำหนด

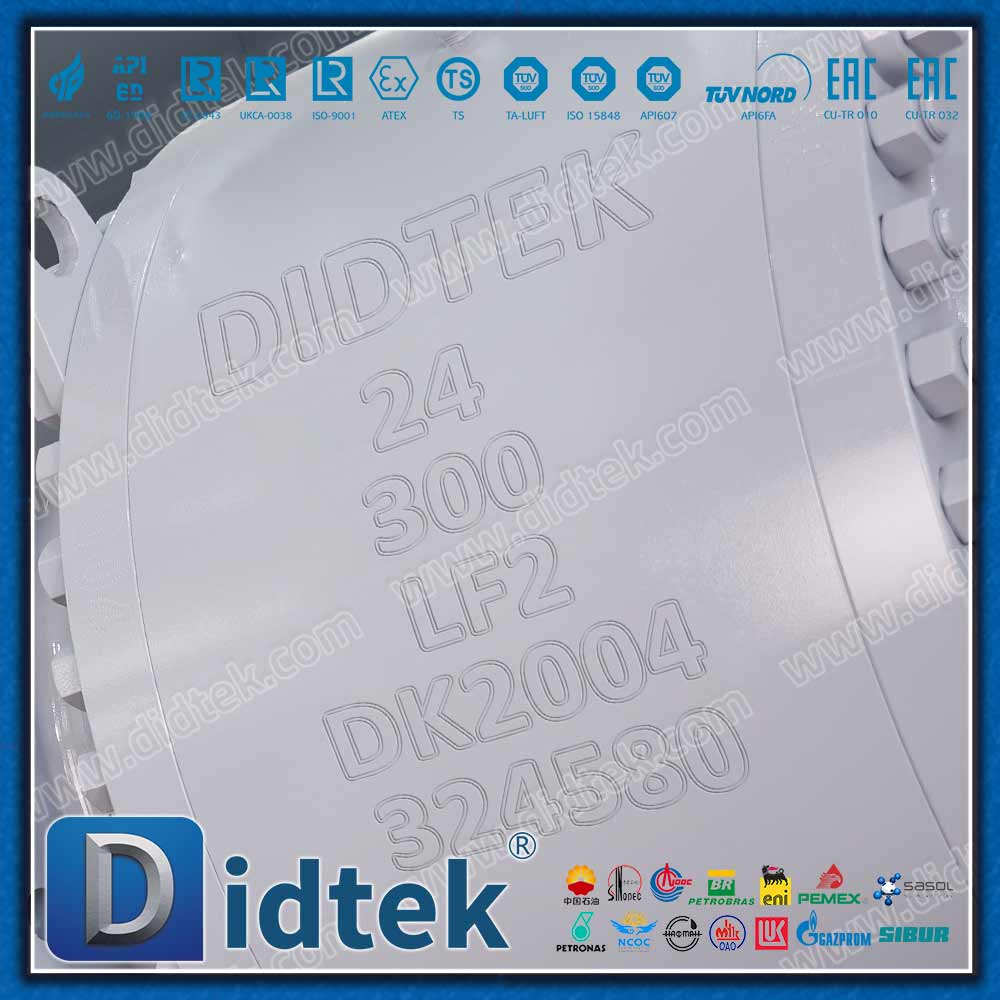

การกำหนดค่าผลิตภัณฑ์ปัจจุบันใช้ เหล็กกล้าคาร์บอนอุณหภูมิต่ำ LF2, เบาะนั่งแบบนุ่ม DEVLON, ระดับคลาส 300 และการออกแบบ API 6D โครงสร้างแบบแยกส่วน คุณสมบัติป้องกันอัคคีภัย และการฉีดยาแนวเสริมเสริมช่วยสนับสนุนการบำรุงรักษาและบริการท่อส่งก๊าซที่สำคัญ
ชื่อพารามิเตอร์ | พารามิเตอร์ |
ช่วงขนาด | 24" |
ช่วงความดัน | 300 ปอนด์ |
วัสดุ | แอลเอฟ2 |
ผนึก | เบาะนั่งแบบนุ่ม: DEVLON |
ช่วงอุณหภูมิ | -29°ซ ~ 95°ซ |
ออกแบบตาม | เอพีไอ 6D |
เผชิญหน้ากัน | ASME B16.10 |
หน้าแปลนท้าย | ASME B16.5 |
ประเภทการเชื่อมต่อสิ้นสุด | รฟ |
ความปลอดภัยจากอัคคีภัย | เอพีไอ 6FA |
การตรวจสอบและทดสอบ | เอพีไอ 598 |

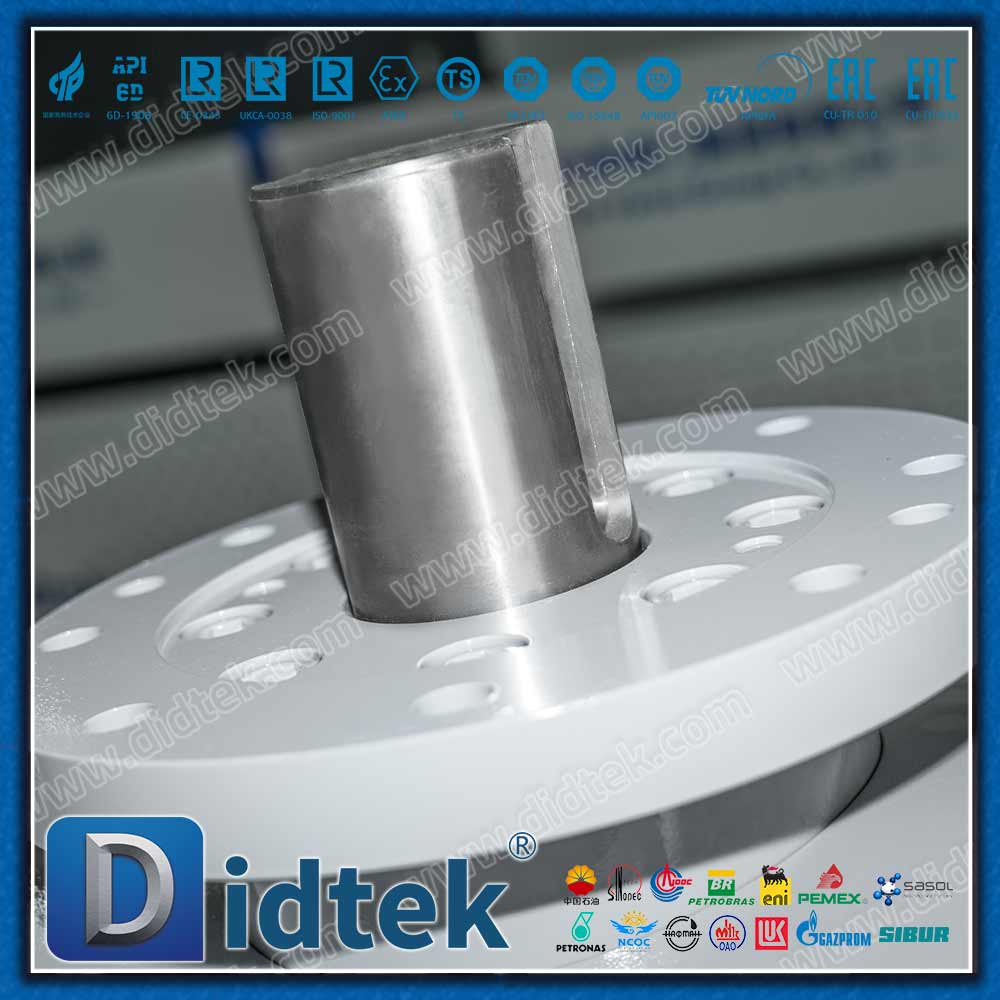

ดำเนินงาน | ก้านเปลือย |
ประเภทของร่างกาย | แยกร่าง |
ประเภทของวาล์ว | บอลวาล์วรองแหนบ |
ปานกลางที่เหมาะสม | น้ำ ไอน้ำ น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนที่เข้ากันได้ |
แผ่นรองรับแบบแข็ง: แผ่นรองรับสำหรับงานหนักจะยึดลูกบอลและแบริ่งให้อยู่ในตำแหน่ง ซึ่งช่วยลดการโก่งตัวของลูกบอลและการรับน้ำหนักที่เบาะนั่งที่ไม่สม่ำเสมอในการให้บริการที่มีการเจาะขนาดใหญ่
การกำหนดค่า DIB-1: ที่นั่ง DPE สองที่นั่งมีแผงกั้นการปิดผนึกสองทิศทางสองทิศทางสำหรับการใช้งานที่ต้องการการแยกสองชั้นจากทิศทางของท่อทั้งสอง
โครงสร้าง DIB-2: ที่นั่ง SPE หนึ่งที่นั่งและที่นั่ง DPE หนึ่งที่นั่งรวมการแยกสองชั้นเข้ากับเส้นทางแรงดันในโพรงที่บรรเทาตัวเองตามที่กำหนด
ความปลอดภัยและการบำรุงรักษา: การออกแบบที่ป้องกันไฟฟ้าสถิต ก้านป้องกันการระเบิด โครงสร้างที่ปลอดภัยจากไฟ และการฉีดยาแนวฉุกเฉินเสริมช่วยสนับสนุนหน้าที่การแยกส่วนที่สำคัญ
ยี่ห้อ | ดิดเทค |
โครงสร้าง | บอลรองแหนบ |
วัสดุ | เหล็กกล้าคาร์บอนอุณหภูมิต่ำ |
พิมพ์ | บอลวาล์วฟอร์จ |
ทดสอบ | ปริมาณ 100% ทดสอบก่อนจัดส่ง |
รับประกัน | 18 เดือนหลังการจัดส่งและ 12 เดือนหลังการติดตั้ง |
จัดส่ง | 15 - 60 วัน |
ตัวอย่าง | ตัวอย่างหาได้จาก Didtek Valve |
สี | คำขอของลูกค้า |
การบรรจุ | กรณีไม้อัด |
ขั้นต่ำ | 1 ชุด |
ใบรับรอง | API6D, CE, UKCA, ISO9001, TS, EAC, ISO15848, TA-LUFT, API607, API6FA ฯลฯ |
สถานที่กำเนิด | เจ้อเจียง, จีน (แผ่นดินใหญ่) |
รายละเอียดการจัดส่ง | จัดส่งภายใน 15-30 วันหลังการชำระเงิน |
Port | เซี่ยงไฮ้หรือหนิงโป |
เงื่อนไขการชำระเงิน | L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน |
บอลวาล์ว Trunnion แบบแผ่นรองรับ DIB-1 / DIB-2 เหมาะ สำหรับโหนดไปป์ไลน์ที่สำคัญซึ่งการตรวจสอบการแยกตัว การจัดการแรงดัน และความเสถียรของโครงสร้างเป็นสิ่งสำคัญ
Custody Transfer Metering Skids: ให้การแยกเชิงบวกรอบๆ อุปกรณ์สูบจ่าย เพื่อช่วยจำกัดการบายพาสโดยไม่ได้ตั้งใจระหว่างการวัดและการบำรุงรักษา
ท่อร่วมผลิตภัณฑ์: รองรับการแยกกระแสกระบวนการที่แตกต่างกันและการควบคุมเส้นทางในเครือข่ายการถ่ายเทน้ำมัน ก๊าซ และของเหลวที่ซับซ้อน
สถานีปล่อยและรับสัญญาณสุกร: การกำหนดค่าที่นั่ง DIB มีอุปสรรคในการแยกตามที่กำหนดไว้และการจัดการแรงดันในโพรงในระหว่างการเตรียมและบำรุงรักษาสุกร
การแยกท่อที่มีความสมบูรณ์สูง: แผ่นรองรับและที่นั่ง SPE/DPE ที่กำหนดค่าได้ เหมาะสำหรับส่วนท่อเจาะขนาดใหญ่ที่ต้องการการสนับสนุนทางกลที่แข็งแกร่งและตรรกะการแยกตามแผน
