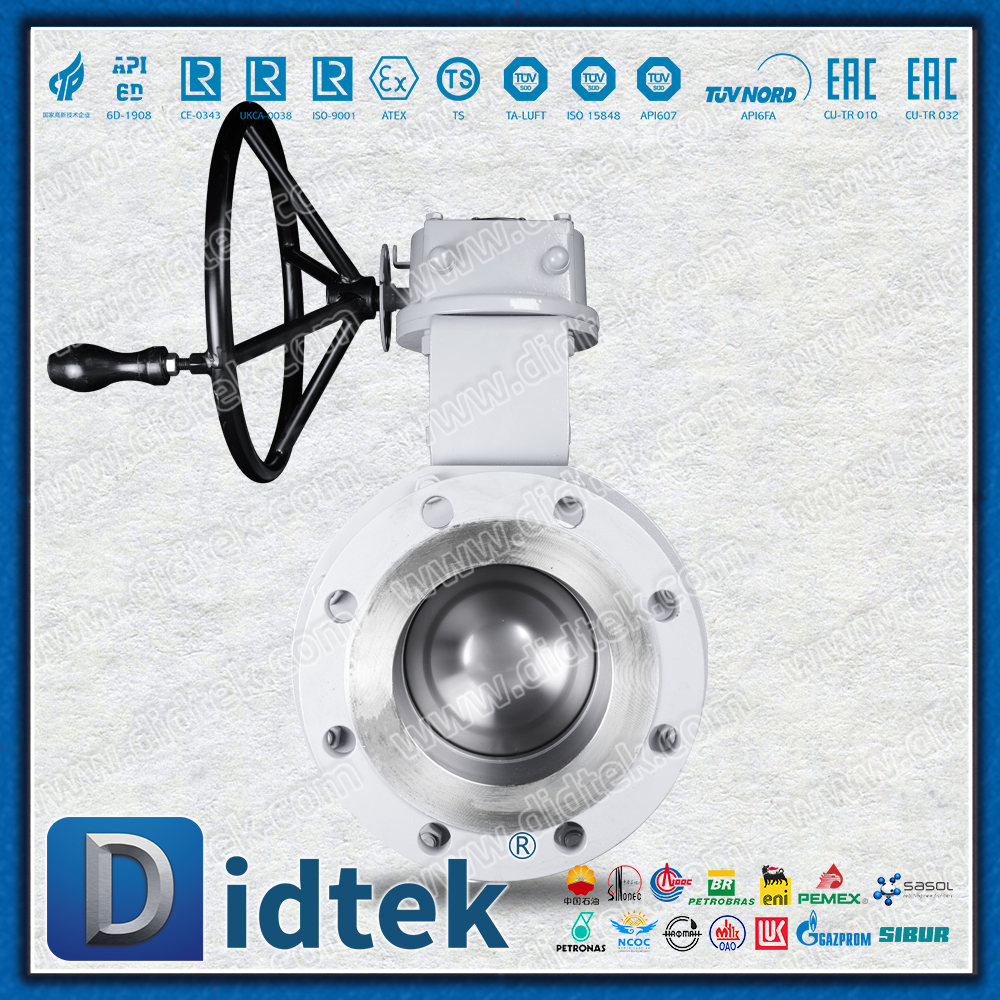

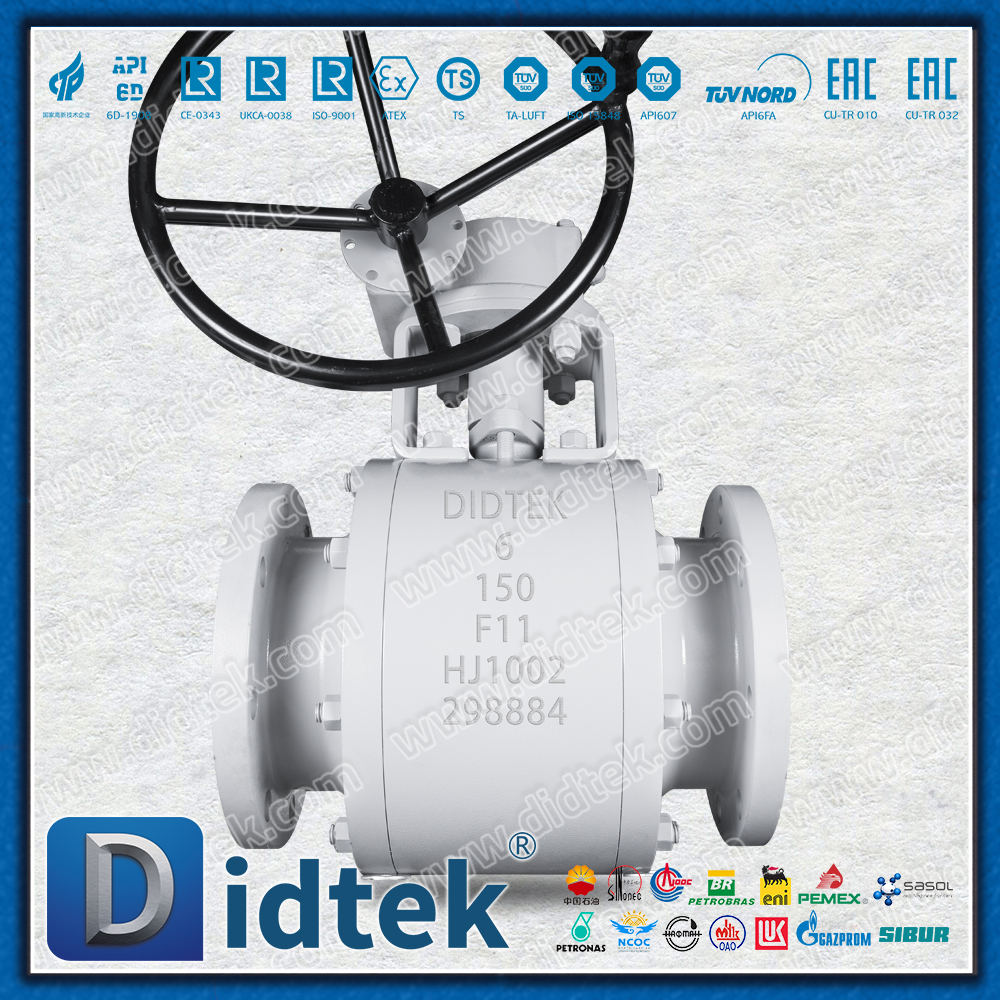

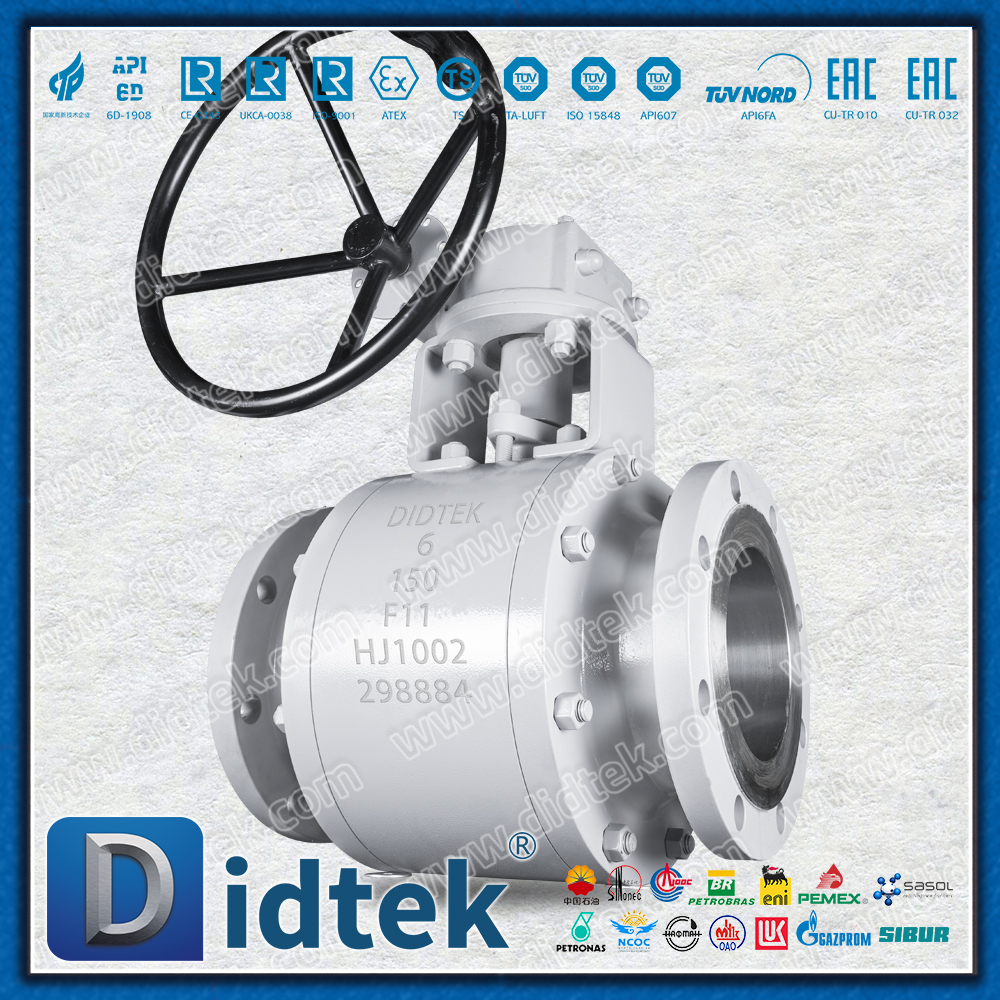

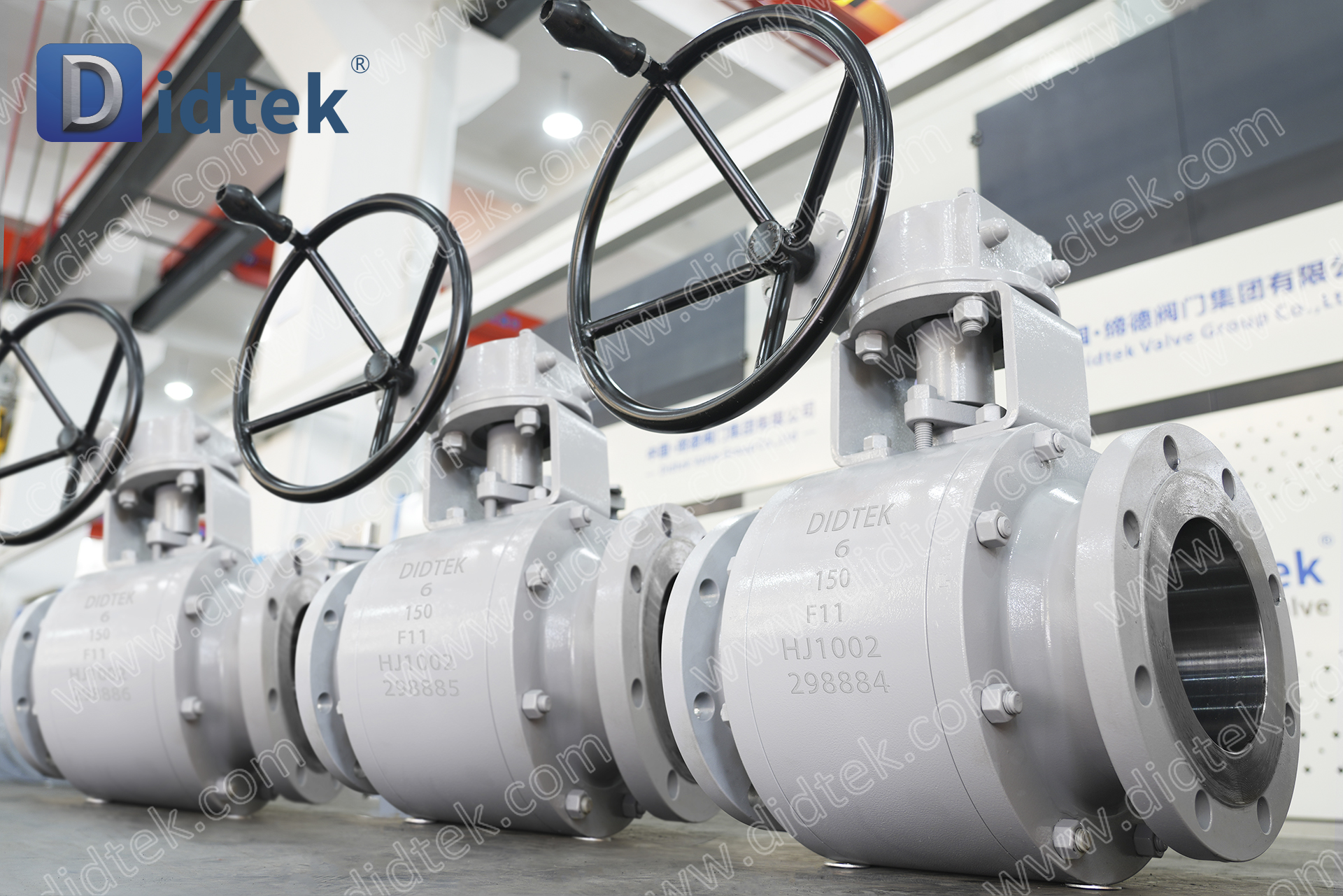

Didtek Full Bore Bolt-Sealed Flange Forged F11 บอลวาล์วลอยน้ำ

ภาพรวมผลิตภัณฑ์

นี่คือบอลวาล์วอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่รุนแรง

Didtek Full Bore Bolt-Sealed Flange Forged F11 บอลวาล์วลอยน้ำ

คุณสมบัติหลัก

บอลวาล์วลอยหลักการทำงาน: ลูกบอล 'ลอย' ภายในช่องวาล์ว และยึดไว้ด้วยบ่าวาล์วสองตัวต้นน้ำและปลายน้ำ เมื่อปิดวาล์ว ภายใต้แรงดันปานกลาง ลูกบอลจะเคลื่อนตัวเล็กน้อยและกดแน่นกับบ่าวาล์วที่ปลายทางออก ทำให้เกิดซีล

คุณสมบัติ: โครงสร้างที่ค่อนข้างเรียบง่าย ประสิทธิภาพการปิดผนึกที่ดีและรูปแบบทั่วไปของบอลวาล์วขนาดกลางและขนาดเล็ก

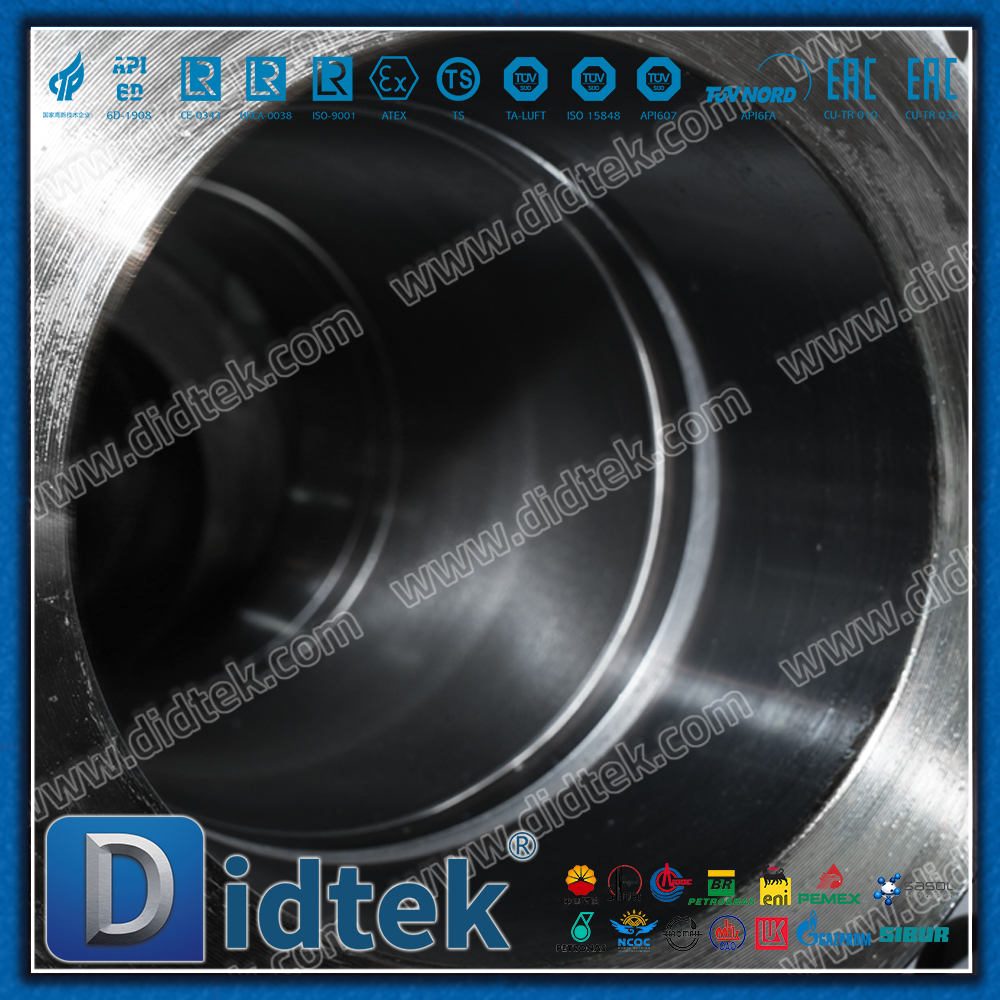

การออกแบบเจาะเต็ม: เส้นผ่านศูนย์กลางของช่องการไหลภายในวาล์วนั้นโดยทั่วไปจะเหมือนกับเส้นผ่านศูนย์กลางระบุของท่อที่เชื่อมต่อ ทำให้เกิดช่องการไหลที่ไม่มีสิ่งกีดขวาง

ข้อดี: สูญเสียแรงดันน้อยที่สุด ต้านทานของเหลวต่ำ ประหยัดพลังงาน การทำความสะอาดท่ออย่างง่ายดาย: ช่วยให้น้ำยาทำความสะอาดท่อ (PIG) ​​ทะลุผ่านได้ อำนวยความสะดวกในการบำรุงรักษา

ไม่มีการสะสมของของเหลว: ป้องกันไม่ให้ตัวกลางสะสมภายในวาล์ว เหมาะอย่างยิ่งสำหรับของเหลวที่มีความหนืดหรือแข็งตัวได้ง่าย

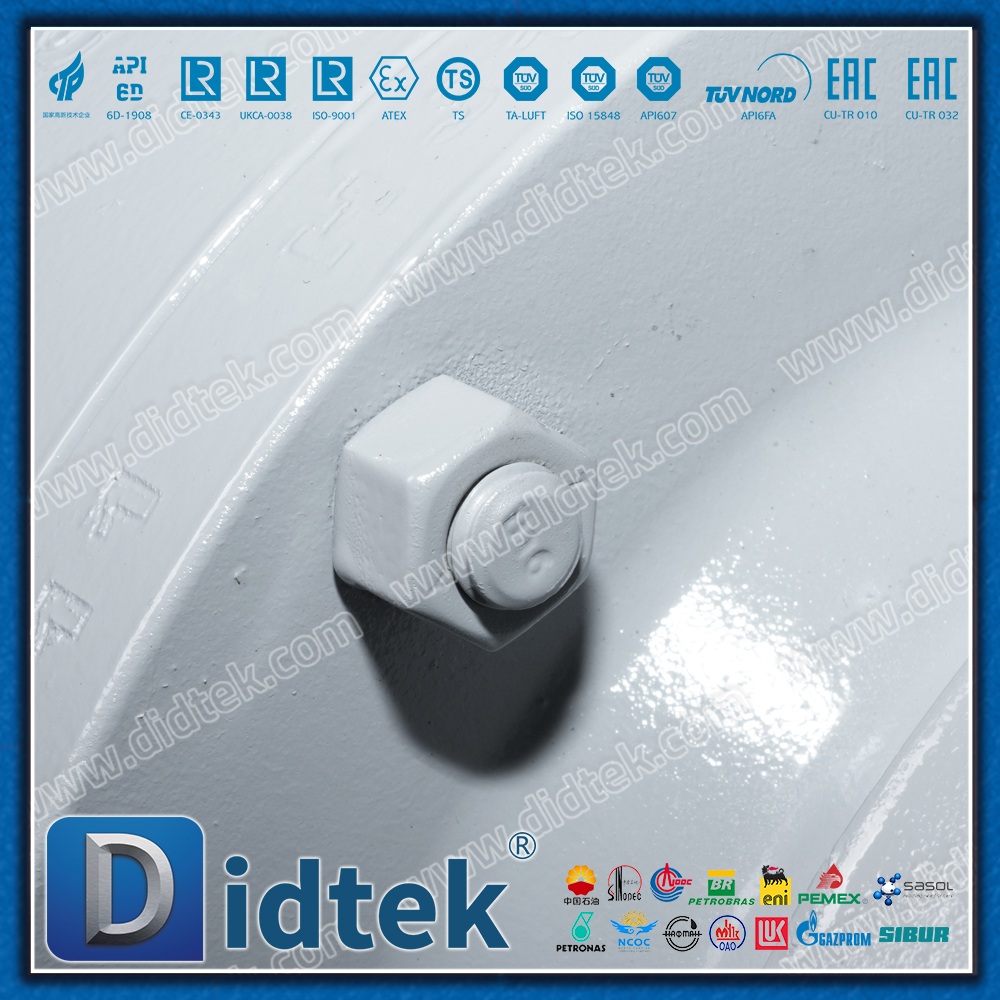

หน้าแปลนปิดผนึกด้วยสลักเกลียว

การออกแบบ: หมายถึงการเชื่อมต่อระหว่างตัววาล์วและฝาครอบวาล์วโดยใช้หน้าแปลนและสลักเกลียว และการปิดผนึกด้วยปะเก็น

ข้อดี

โครงสร้างที่มั่นคง: ความสามารถในการรับแรงกดที่แข็งแกร่งและความปลอดภัยสูง

บำรุงรักษาง่าย: การถอดและประกอบกลับทำได้สะดวก และสามารถเปลี่ยนชิ้นส่วนภายในได้อย่างง่ายดาย

การปิดผนึกที่เชื่อถือได้: ให้การรับประกันการปิดผนึกที่แข็งแกร่งที่ตำแหน่งหน้าแปลนตรงกลาง

การตีขึ้นรูป

กระบวนการผลิต: ส่วนประกอบรับแรงดันหลักของวาล์ว (ตัววาล์ว ฝาครอบวาล์ว และลูกบอล) ผลิตขึ้นโดยกระบวนการตีขึ้นรูป

ข้อดี

คุณสมบัติทางกลที่ดีเยี่ยม: การตีขึ้นรูปสามารถขจัดข้อบกพร่องภายในในการหล่อ (เช่น รูพรุนและรูทราย) ทำให้โครงสร้างของวัสดุมีขนาดกะทัดรัดมากขึ้น จึงมีความแข็งแรงสูงขึ้น มีความเหนียวดีขึ้น และต้านทานความล้าได้

คุณภาพที่เชื่อถือได้: เหมาะสำหรับสภาพการทำงานที่สำคัญซึ่งมีแรงดันสูง อุณหภูมิสูง และอันตรายสูง

F11

เกรดวัสดุ: นี่คือรหัสวัสดุในมาตรฐาน ASTM A182 ซึ่งแสดงถึงเหล็กโลหะผสมโครเมียม-โมลิบดีนัมหลอม

คุณสมบัติด้านประสิทธิภาพ

ความแข็งแรงที่อุณหภูมิสูง: ประกอบด้วยองค์ประกอบของโครเมียม (Cr) และโมลิบดีนัม (Mo) ทำให้สามารถรักษาความแข็งแรงทางกลที่ดีและต้านทานการคืบคลานที่อุณหภูมิสูง (โดยทั่วไปจะสูงถึงประมาณ 550°C - 600°C)

ความต้านทานการกัดกร่อนของไฮโดรเจน: สามารถต้านทานการกัดกร่อนของไฮโดรเจนในสภาพแวดล้อมที่มีอุณหภูมิสูงและแรงดันสูงได้อย่างมีประสิทธิภาพ ซึ่งมักพบในอุตสาหกรรมปิโตรเคมีและพลังงาน

ระดับการใช้งาน: เป็นวัสดุหลักสำหรับวาล์วปานกลาง อุณหภูมิสูง และแรงดันสูง

สรุปคุณสมบัติหลัก

ความแข็งแรงสูงและความน่าเชื่อถือสูง: ตัววาล์วปลอมแปลงและหน้าแปลนในการเชื่อมต่อแบบโบลต์ช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้างและความปลอดภัยของวาล์วภายใต้สภาวะแรงดันสูง

สมรรถนะของของไหลที่โดดเด่น: การออกแบบรูเต็มจะช่วยลดการสูญเสียแรงดันให้เหลือน้อยที่สุด และเหมาะสำหรับระบบที่มีข้อกำหนดที่เข้มงวดในด้านอัตราการไหลและแรงดันตกคร่อม

ความสามารถในการปรับตัวให้เข้ากับสภาพการทำงานที่รุนแรง: วัสดุเหล็กโครเมียม-โมลิบดีนัม F11 ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่อุณหภูมิสูงและแรงดันสูง โดยให้ประสิทธิภาพที่เหนือกว่าวาล์วเหล็กกล้าคาร์บอนธรรมดา (WCB) หรือสแตนเลส (304/316) มาก

ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม: การออกแบบลูกบอลลอยทำให้สามารถปิดผนึกแบบขันแน่นได้เองด้วยความช่วยเหลือของแรงดันปานกลาง ทำให้มั่นใจได้ถึงความแน่นหนาของการปิด

การบำรุงรักษาที่สะดวก: โครงสร้างหน้าแปลนที่เชื่อมต่อกับโบลต์ทำให้การตรวจสอบ การบำรุงรักษา และการเปลี่ยนชิ้นส่วนภายในของวาล์วเป็นเรื่องง่าย

ฟิลด์แอปพลิเคชันทั่วไป

วาล์วนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงดังต่อไปนี้:

โรงไฟฟ้าพลังความร้อน: ระบบไอน้ำหลัก, ระบบป้อนน้ำ, ระบบน้ำมันเชื้อเพลิง

อุตสาหกรรมปิโตรเคมี: หน่วยกลั่นน้ำมัน หน่วยแคร็กตัวเร่งปฏิกิริยา ผลิตภัณฑ์น้ำมันที่มีอุณหภูมิสูง และท่อส่งก๊าซในกระบวนการผลิต

อุตสาหกรรมเคมีภัณฑ์จากถ่านหิน: ท่อส่งสำหรับตัวกลางที่มีอุณหภูมิสูงและประกอบด้วยไฮโดรเจน เช่น ซินกาสและก๊าซกะ

อุตสาหกรรมอื่นๆ: ระบบควบคุมของไหลทางอุตสาหกรรมใดๆ ที่ต้องทนต่ออุณหภูมิและแรงดันสูงสูง

บทสรุป

บอลวาล์วลอยตัวแบบหน้าแปลนปิดผนึกด้วยสลักเกลียวแบบเต็มรูปลอมแปลง F11 เป็นโซลูชันวาล์วอุตสาหกรรมที่มีประสิทธิภาพสูง ความน่าเชื่อถือสูง และอายุการใช้งานที่ยาวนาน โดยผสมผสานการออกแบบ วัสดุ และกระบวนการที่เหมาะสมที่สุดสำหรับสภาพแวดล้อมที่รุนแรง และเป็นอุปกรณ์ควบคุมของไหลที่ขาดไม่ได้ในอุตสาหกรรมกระบวนการสำคัญ เช่น พลังงานและปิโตรเคมี

ข้อกำหนดการออกแบบ:
