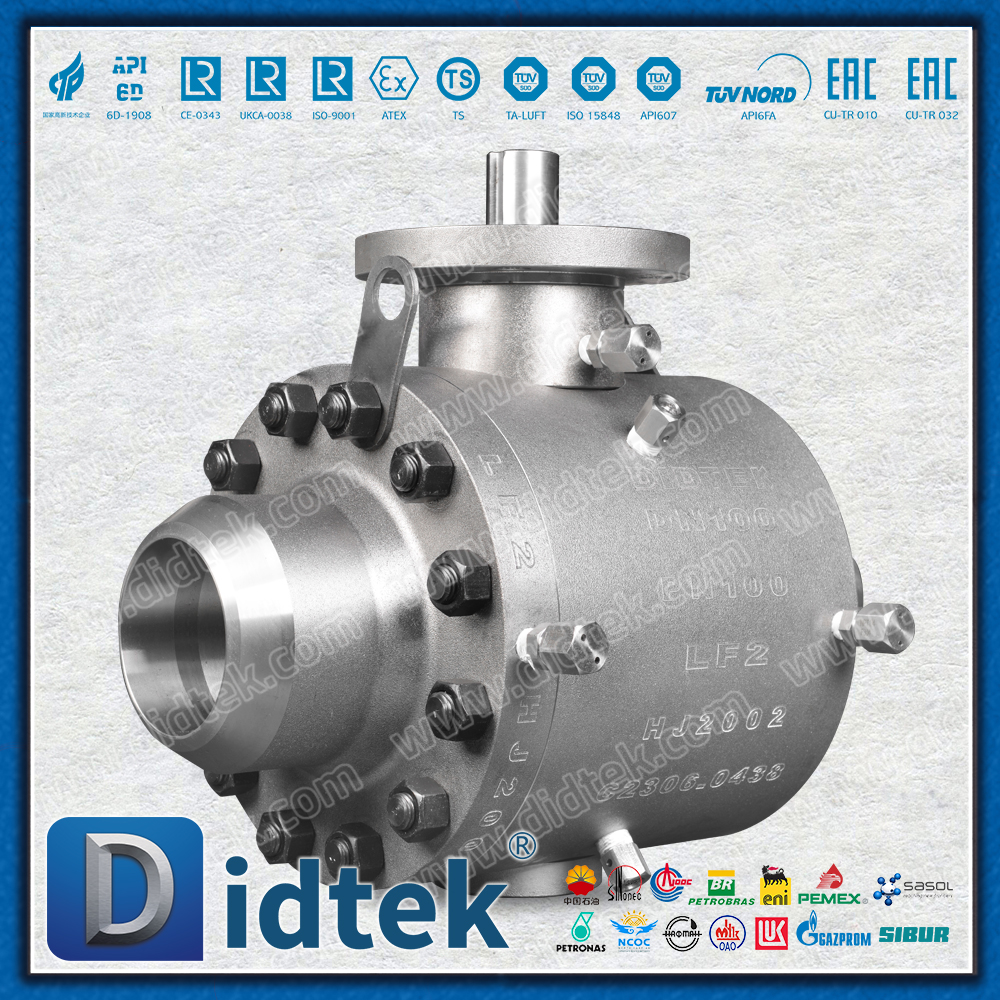

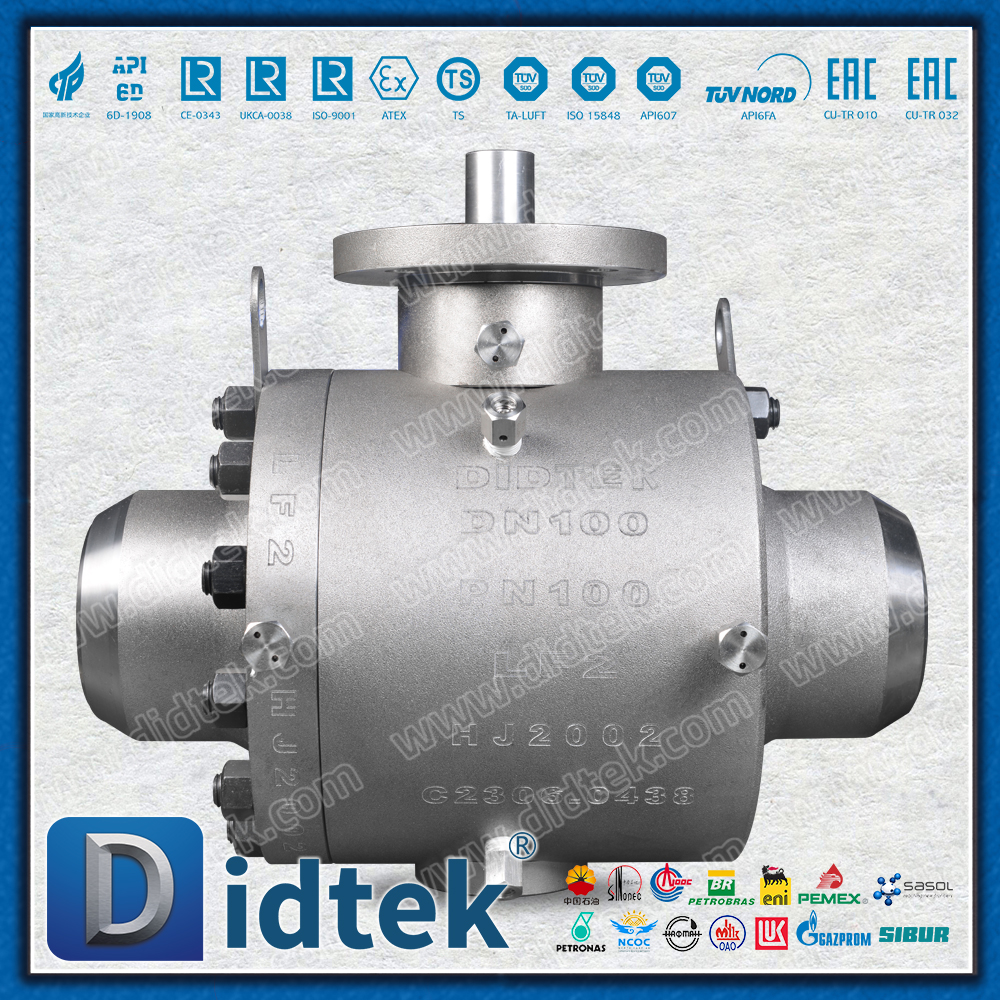

Didtek LF2 บอลวาล์วรองแหนบเชื่อมชนทนอุณหภูมิต่ำ

บอลวาล์วเพลาหูเชื่อมชนทนอุณหภูมิต่ำ LF2 เป็นวาล์วอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่อุณหภูมิต่ำที่รุนแรง ผลิตภัณฑ์นี้ทำจากวัสดุเหล็กหลอมที่อุณหภูมิต่ำ มีประสิทธิภาพการปิดผนึกที่ดีเยี่ยมและความสามารถในการปรับตัวที่อุณหภูมิต่ำที่เชื่อถือได้ มีการใช้กันอย่างแพร่หลายในระบบการขนส่งของตัวกลางอุณหภูมิต่ำ เช่น ก๊าซธรรมชาติเหลว และก๊าซอุตสาหกรรม

รุ่น：
Q67F-100L
ยี่ห้อ：
DIDTEK
รหัสสินค้า：
TRBV-FTBV-037

สถานะห้องว่าง:

จำนวน：



สอบถาม

รายละเอียดสินค้า

บอล วาล์ว Trunnion การเชื่อมแบบชนอุณหภูมิต่ำ Didtek LF2 เป็นโซลูชันที่มีความสมบูรณ์สูง ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับสภาพอากาศอาร์กติกและกระบวนการทางอุตสาหกรรมที่มีอุณหภูมิต่ำ วาล์วนี้ สร้างจาก เหล็กกล้าคาร์บอนหลอม ASTM A350 LF2 ช่วยให้มั่นใจได้ถึงความทนทานเชิงกลที่ยอดเยี่ยมและทนต่อแรงกระแทกที่อุณหภูมิต่ำถึง -46°C ปลาย . การ เชื่อมแบบชน (BW) ให้การเชื่อมต่อถาวรและป้องกันการรั่วซึมที่ผสานรวมเข้ากับท่อแรงดันสูงได้อย่างราบรื่น ทำให้เป็นตัวเลือกที่ต้องการสำหรับการส่งก๊าซธรรมชาติและโครงสร้างพื้นฐานน้ำมันในพื้นที่เย็นที่ข้อต่อแบบหน้าแปลนไม่สามารถใช้งานได้จริง

พารามิเตอร์ผลิตภัณฑ์

ชื่อพารามิเตอร์	พารามิเตอร์
ช่วงขนาด	DN100
ช่วงความดัน	PN100
วัสดุ	แอลเอฟ2
ผนึก	เบาะนั่งแบบนุ่ม: RPTFE
ช่วงอุณหภูมิ	-46°ซ~350°ซ
ออกแบบตาม	API6D
เผชิญหน้ากัน	ASME B16.10
หน้าแปลนท้าย	ASME B16.5
ประเภทการเชื่อมต่อสิ้นสุด	รฟ
ความปลอดภัยจากอัคคีภัย	API6FA
การตรวจสอบและทดสอบ	API 598, ASME B16.34
ดำเนินงาน	เกียร์หนอน
ประเภทของร่างกาย	แยกร่าง
ประเภทของวาล์ว	บอลวาล์วรองแหนบ
ปานกลางที่เหมาะสม	น้ำ ก๊าซธรรมชาติ น้ำมัน และของเหลวที่มีฤทธิ์กัดกร่อนบางชนิด

คำอธิบายการออกแบบ

เหล็กฟอร์จ LF2 ระดับพรีเมี่ยม: ผ่านการอบชุบด้วยความร้อนเป็นพิเศษ (ทำให้เป็นมาตรฐาน) เพื่อรักษาความสมบูรณ์ของโครงสร้างและป้องกันการแตกหักเปราะในสภาพแวดล้อมที่มีอุณหภูมิต่ำกว่าศูนย์
การออกแบบรอยเชื่อมแบบไม่มีรอยรั่ว: การเชื่อมต่อ BW ช่วยลดน้ำหนักของท่อและกำจัดเส้นทางการรั่วไหลที่อาจเกิดขึ้นซึ่งเกี่ยวข้องกับสลักเกลียวและปะเก็น เหมาะสำหรับงานบริการแบบฝัง
ความมั่นคงในการติดตั้ง Trunnion: กระจายแรงดันของเหลวผ่านตลับลูกปืน Trunnion แทนที่จะกระจายไปที่เบาะนั่ง ทำให้มั่นใจได้ถึงแรงบิดในการทำงานต่ำแม้ในสภาวะเยือกแข็ง
ก้านขยาย (อุปกรณ์เสริม): มีให้เลือกใช้กับส่วนขยายของก้านสำหรับการใช้งานแบบฝัง การเคลื่อนย้ายแอคชูเอเตอร์/ตัวดำเนินการเหนือพื้นดินเพื่อให้เข้าถึงหิมะหรือน้ำแข็งได้ง่ายขึ้น
การปฏิบัติตามข้อกำหนด API 6D เต็มรูปแบบ: นำเสนอ Double Block and Bleed (DBB), การฉีดยาแนวฉุกเฉิน และการรับรองความปลอดภัยจากอัคคีภัย ( API 607/6FA )
