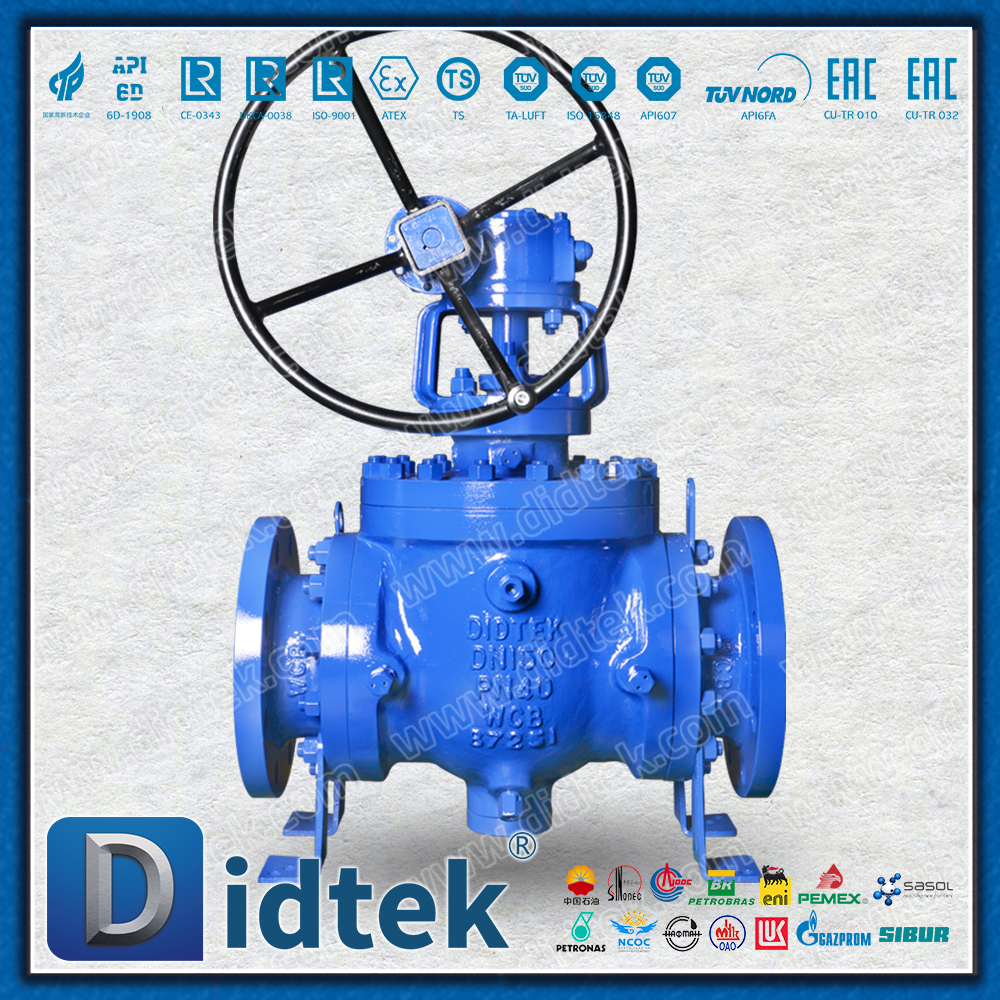

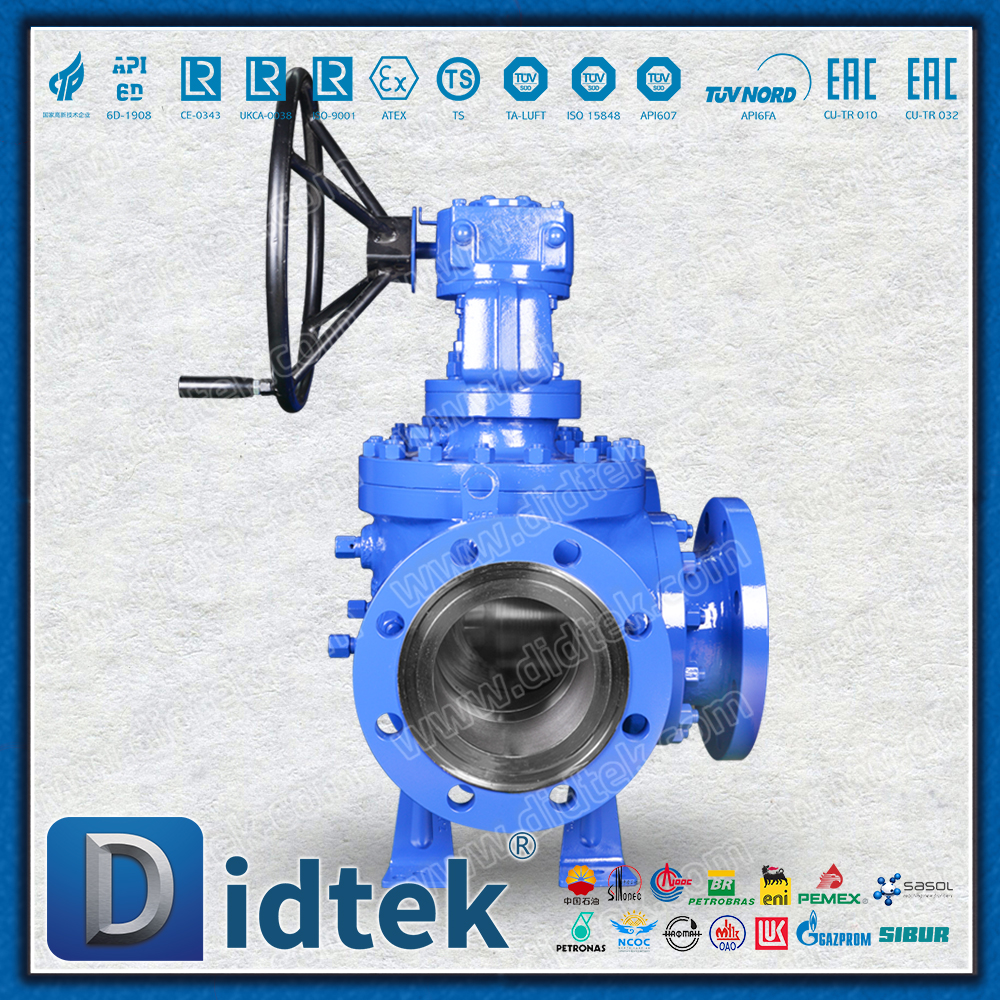

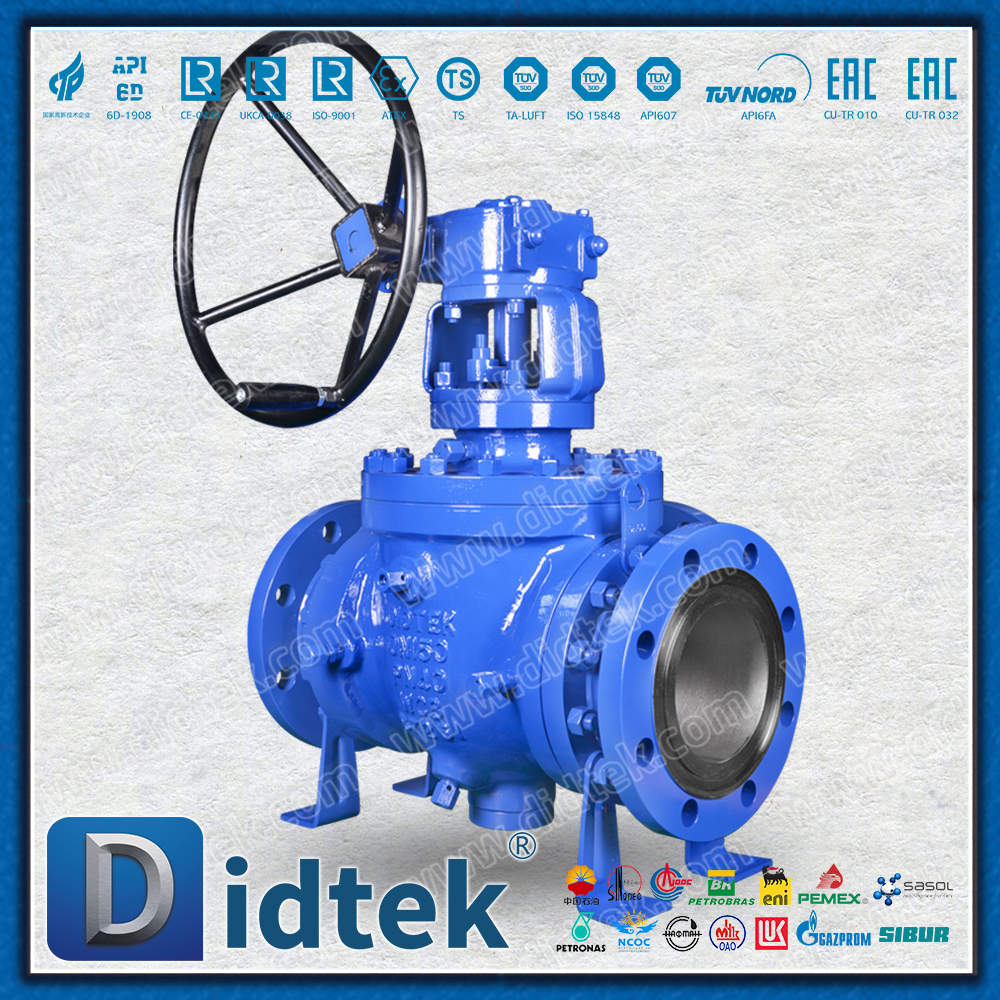

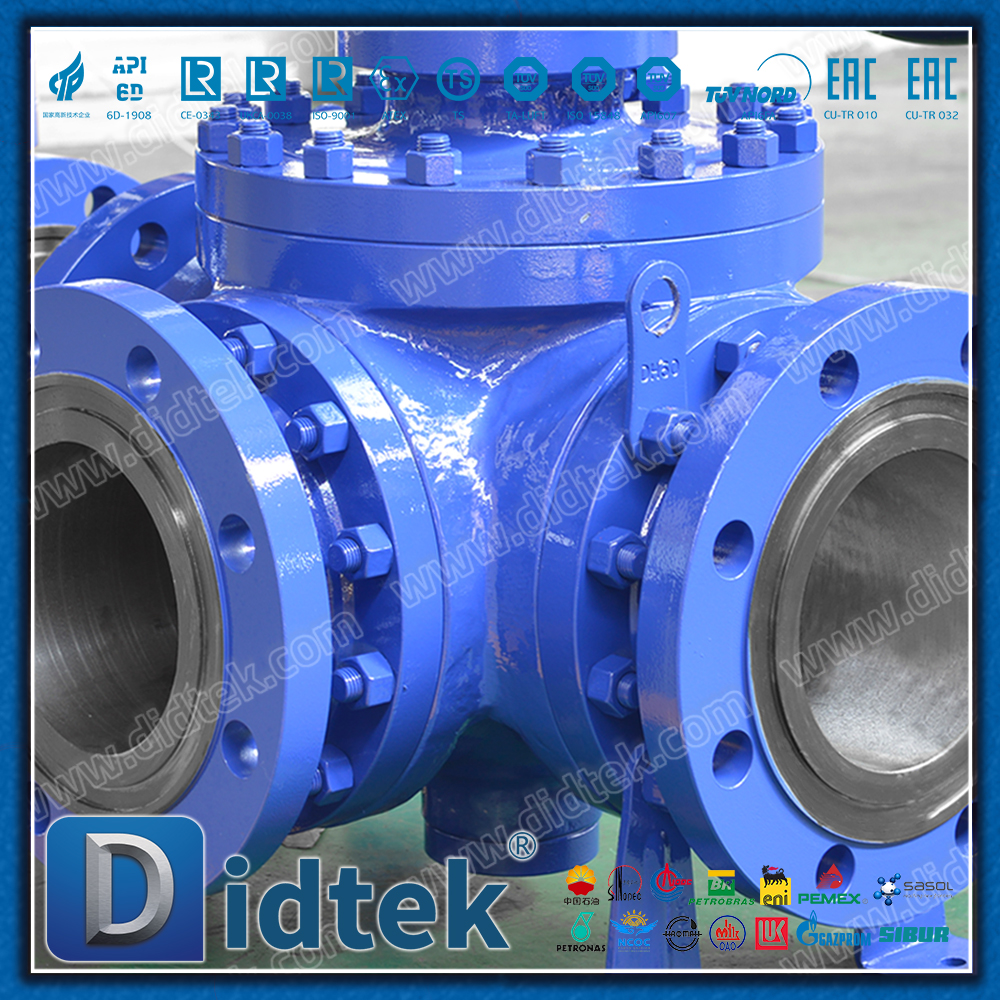

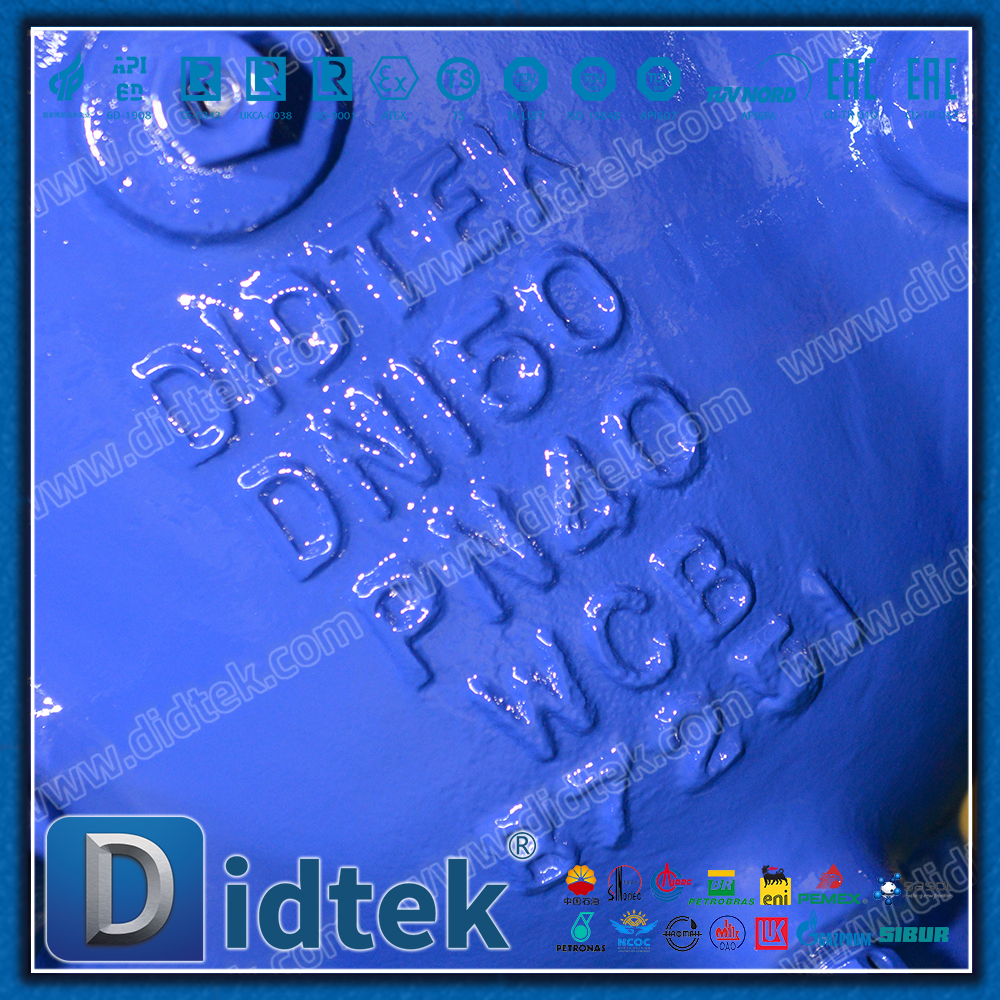

Didtek WCB บอลวาล์วสามทางอินเทอร์เฟซ L-type Full Bore

ภาพรวมผลิตภัณฑ์

บอลวาล์วสามทางเป็นวาล์วชนิดหนึ่งที่ควบคุมทิศทางหรือการบรรจบกันของของไหลโดยการเคลื่อนที่แบบหมุนของลูกบอลที่มีช่อง แตกต่างจากบอลวาล์วสองทางทั่วไป (ซึ่งสามารถเปิด/ปิดได้ง่ายเท่านั้น) บอลวาล์วสามทางมีพอร์ตสามช่องและสามารถรับรู้ถึงฟังก์ชั่นการสลับเส้นทางการกระจายและการรวมเส้นทางการไหลที่ซับซ้อนมากขึ้น

Didtek WCB บอลวาล์วสามทางอินเทอร์เฟซ L-type Full Bore

คุณสมบัติหลัก

วาล์วเดียวที่มีการใช้งานหลายอย่าง: บอลวาล์วสามทางสามารถแทนที่การรวมกันของวาล์วสองทางและอุปกรณ์ท่อหลายตัว ทำให้การออกแบบท่อง่ายขึ้นและประหยัดพื้นที่ในการติดตั้ง

เส้นทางการไหลที่ยืดหยุ่น: ด้วยการใช้งานที่จับเพื่อหมุนทรงกลม ทำให้ง่ายต่อการสลับระหว่างโหมดเส้นทางการไหลหลายโหมด

ประสิทธิภาพการซีลที่ดี: เช่นเดียวกับบอลวาล์วสองทาง ประสิทธิภาพการซีลดีเยี่ยมเมื่ออยู่ในตำแหน่งปิด

ความต้านทานการไหลต่ำ: เมื่อวาล์วเปิดเต็มที่ ความต้านทานของตัวกลางที่ไหลผ่านช่องบอลวาล์วมีขนาดเล็กมาก

ใช้งานง่าย: เพียงหมุน 90° (หนึ่งในสี่ของรอบ) เพื่อเปลี่ยนเส้นทางการไหล และการทำงานก็รวดเร็ว

ประเภทหลักและโหมดช่องสัญญาณ

ความแตกต่างหลักของบอลวาล์วสามทางอยู่ที่รูปร่างของช่องภายในแกนลูกซึ่งส่วนใหญ่แบ่งออกเป็นสองประเภท:

บอลวาล์วสามทางชนิด T

ช่องหลัก: เป็นรูปตัว 'T'

คุณลักษณะการทำงาน: สามารถบรรลุการผัน การบรรจบกัน และการสลับเส้นทางการไหล

โหมดการทำงานหลัก

การผัน: กระจายของเหลวจากทางเข้าหนึ่งไปยังสองทางออก

การบรรจบกัน: รวมของเหลวจากสองทางเข้าเข้าเป็นทางออกเดียว

สวิตช์: เปลี่ยนทิศทางการไหลของของไหล

สถานการณ์การใช้งาน: เหมาะสำหรับระบบที่ต้องการการกระจายสื่อไปยังไปป์ไลน์ที่แตกต่างกัน หรือการบรรจบกันของช่องทางสื่อหลายช่อง

บอลวาล์วสามทางชนิด L

ช่องหลัก: เป็นรูป 'L'

คุณสมบัติการใช้งาน: สามารถเชื่อมต่อได้ครั้งละสองพอร์ตเท่านั้น ซึ่งใช้สำหรับการสลับแบบสองทิศทาง

โหมดการทำงานหลัก

สามารถเชื่อมต่อได้เพียงสองช่องเท่านั้น ในขณะที่ช่องที่สามปิดพร้อมกัน

โดยปกติจะใช้เพื่อสลับระหว่างสองไปป์ไลน์ที่มีแหล่งที่มาหรือปลายทางต่างกัน

สถานการณ์การใช้งาน: เหมาะสำหรับระบบที่ต้องใช้สื่อสองชนิดสลับกัน หรือการขนส่งสื่อสลับในสองทิศทางที่แตกต่างกัน ไม่สามารถเชื่อมโยงทั้งสามเส้นทางพร้อมกันได้

ฟิลด์แอปพลิเคชันหลัก

บอลวาล์วสามทางใช้กันอย่างแพร่หลายใน: เนื่องจากความสามารถในการควบคุมทิศทางที่ยืดหยุ่น

อุตสาหกรรมเคมีและปิโตรเลียม: ใช้สำหรับการสลับกระบวนการและการกระจายตัวกลางในอุปกรณ์ เช่น ถังปฏิกิริยา เครื่องแลกเปลี่ยนความร้อน และสายการบรรจุ

อุตสาหกรรมยาและอาหาร: ตรงตามข้อกำหนดปลอดเชื้อและสุขอนามัย ซึ่งใช้ในระบบ CIP/SIP (การทำความสะอาด/ฆ่าเชื้อในสายการผลิต) และระบบกระจายวัสดุ

HVAC (การทำความร้อน การระบายอากาศ และการปรับอากาศ) : ใช้สำหรับสลับระบบแลกเปลี่ยนความร้อนและท่อส่งความเย็นของหอทำความเย็น

การบำบัดน้ำและการปกป้องสิ่งแวดล้อม: ใช้ในการล้างย้อน การเก็บตัวอย่างของเหลว และกระบวนการอื่นๆ

ท่ออุตสาหกรรมทั่วไป: สถานการณ์ใดๆ ก็ตามที่จำเป็นต้องเปลี่ยนทิศทางการไหลของตัวกลางหรือกระจายตัวกลาง

สรุป

บอลวาล์วสามทางเป็นส่วนประกอบควบคุมท่อที่มีประสิทธิภาพสูงและอเนกประสงค์ การเลือกประเภท T หรือประเภท L ทั้งหมดนั้นขึ้นอยู่กับข้อกำหนดของกระบวนการเฉพาะ:

หากจำเป็นต้องเชื่อมต่อสามพอร์ตพร้อมกันหรือทำการผัน/บรรจบกัน ควรเลือกประเภท T

หากจำเป็นต้องสลับระหว่างสองเส้นทางเท่านั้น ควรเลือกเส้นทางรูปตัว L

เนื่องจากโครงสร้างที่กะทัดรัด การทำงานที่สะดวก และฟังก์ชันที่ทรงพลัง บอลวาล์วสามทางจึงมีบทบาทสำคัญในการควบคุมของไหลทางอุตสาหกรรมสมัยใหม่
