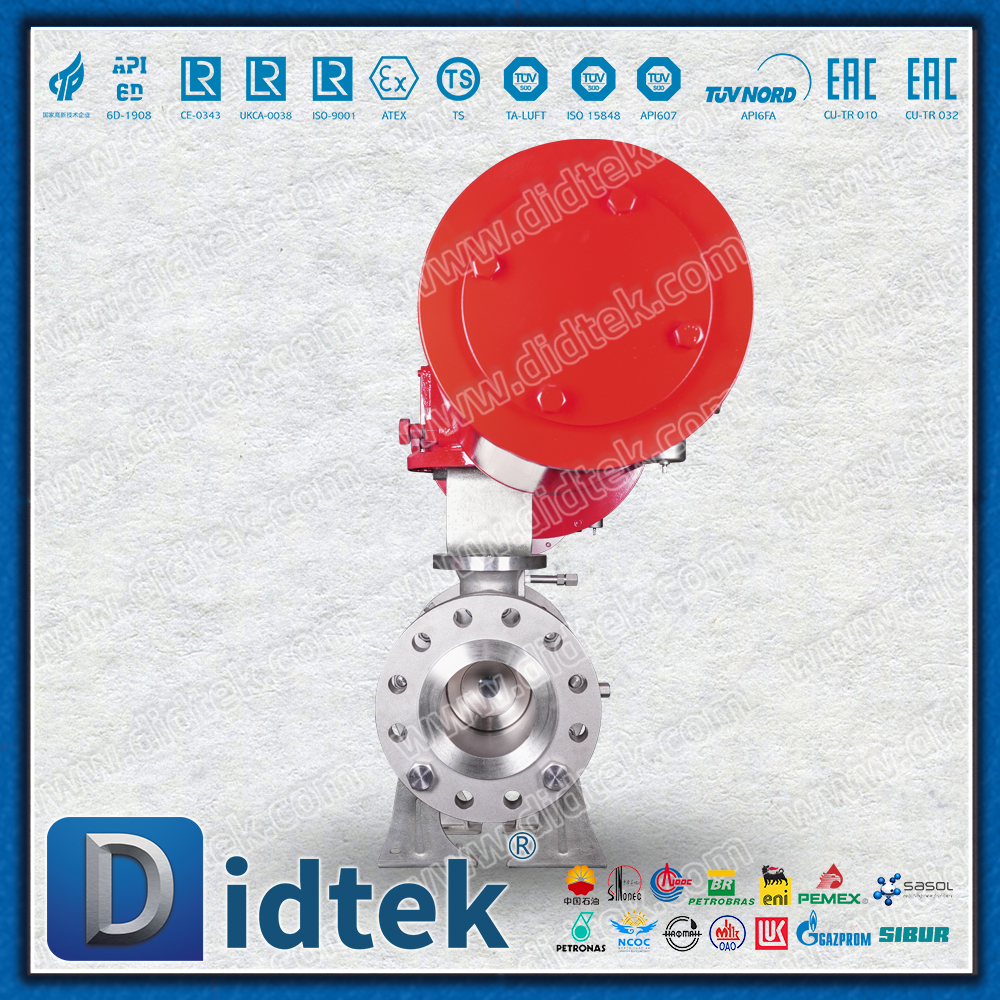

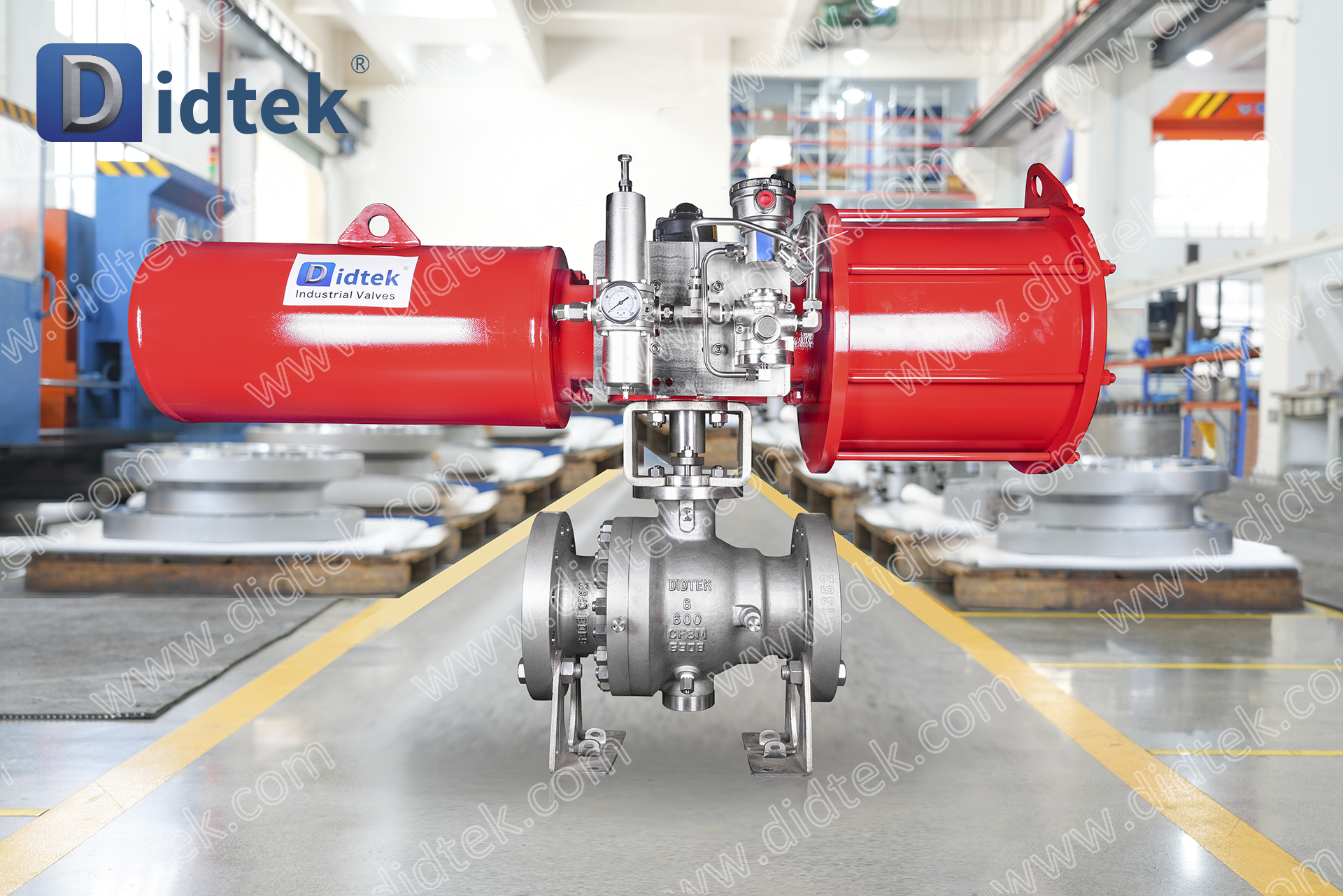

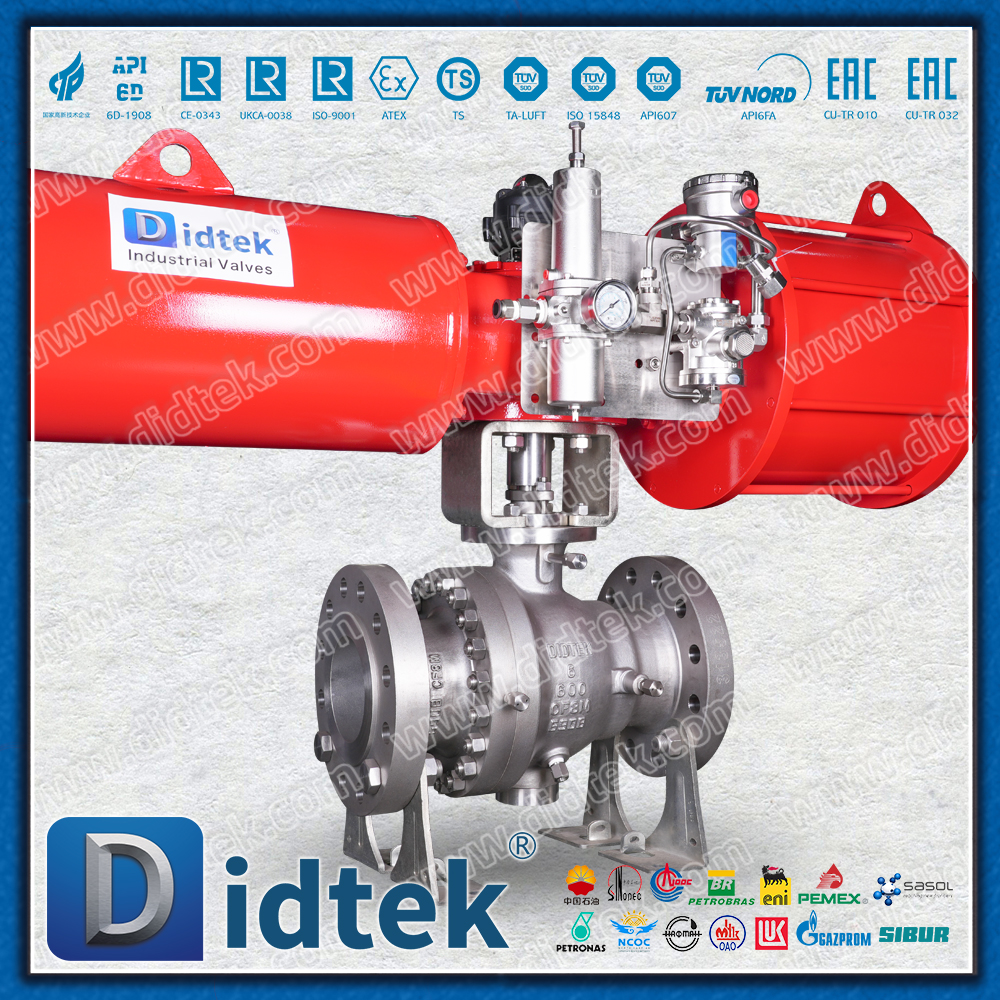

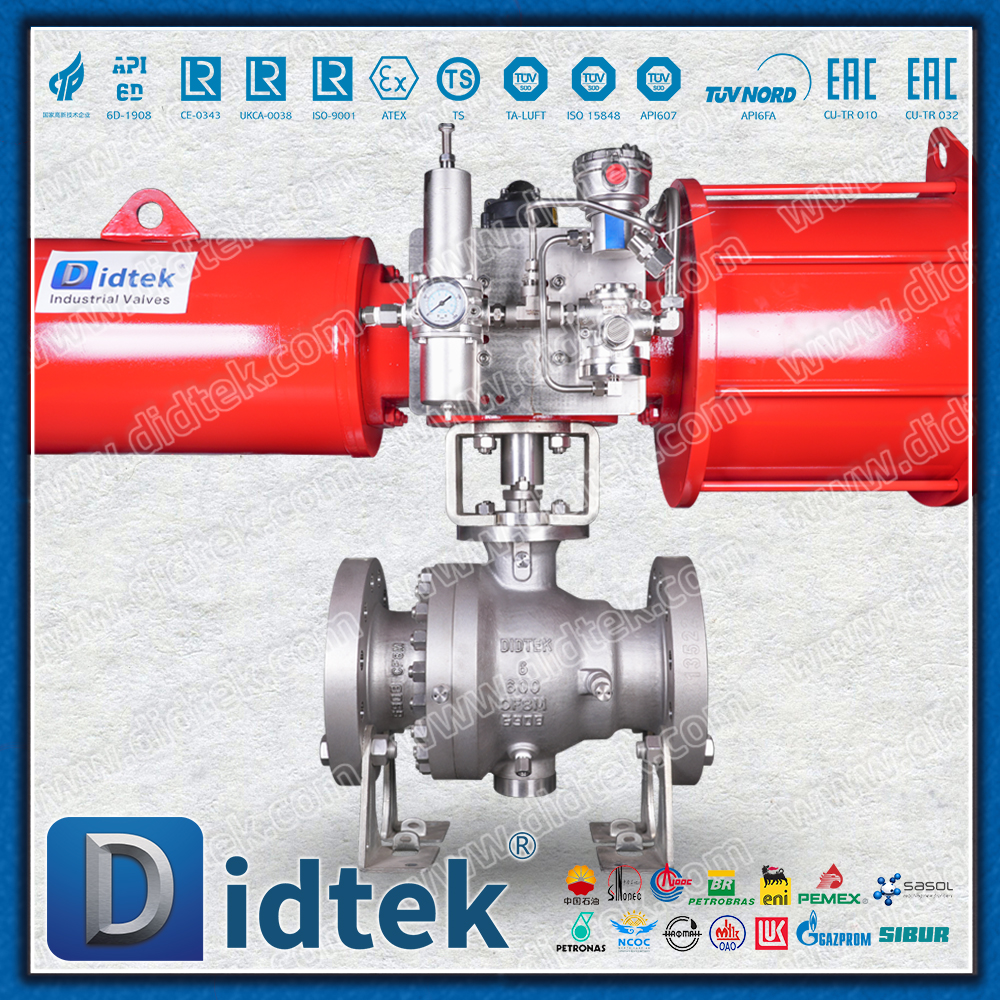

Didtek CF8M บอลวาล์วนิวแมติกหน้าแปลนเจาะเต็ม

ภาพรวมผลิตภัณฑ์

บอลวาล์วนิวแมติกหน้าแปลน CF8M เป็นวาล์วอุตสาหกรรมที่ออกแบบมาเป็นพิเศษสำหรับการควบคุมอัตโนมัติ สภาพการทำงานที่มีฤทธิ์กัดกร่อน และสภาพแวดล้อมที่มีแรงดันปานกลางและสูง สามารถเปิดหรือตัดของเหลวที่มีฤทธิ์กัดกร่อนในท่อได้อย่างรวดเร็วและแม่นยำโดยการรับสัญญาณนิวแมติก

Didtek CF8M บอลวาล์วนิวแมติกหน้าแปลนเจาะเต็ม

การวิเคราะห์แนวคิดหลัก

เพื่อให้เข้าใจถึงผลิตภัณฑ์นี้ เราสามารถแบ่งชื่อออกเป็นสามส่วน:

CF8M - วัสดุตัววาล์ว

นี่คือเกรดการหล่อเหล็กกล้าไร้สนิมในมาตรฐาน ASTM ของอเมริกา เทียบเท่ากับ CF8M ในมาตรฐานแห่งชาติของจีน การตีขึ้นรูปนั้นสอดคล้องกับสแตนเลส 316

คุณสมบัติหลัก: เนื่องจากมีโมลิบดีนัม (Mo) จึงมีความต้านทานการกัดกร่อนที่ดีเยี่ยม โดยเฉพาะอย่างยิ่งในการต้านทานการกัดกร่อนแบบรูพรุนของคลอไรด์และการกัดกร่อนตามรอยแยก ซึ่งเหนือกว่าเหล็กกล้าไร้สนิม 304 ทั่วไป สามารถทนต่อสารละลายกรด ด่าง และเกลือได้หลากหลายชนิดได้เป็นอย่างดี

สื่อที่ใช้งานได้: เหมาะอย่างยิ่งสำหรับการจัดการสื่อที่มีฤทธิ์กัดกร่อน เช่น กรดฟอสฟอริก กรดอะซิติก กรดไนตริก สารละลายอัลคาไลน์ น้ำทะเล และวัตถุดิบเคมีต่างๆ

หน้าแปลน - วิธีการเชื่อมต่อ

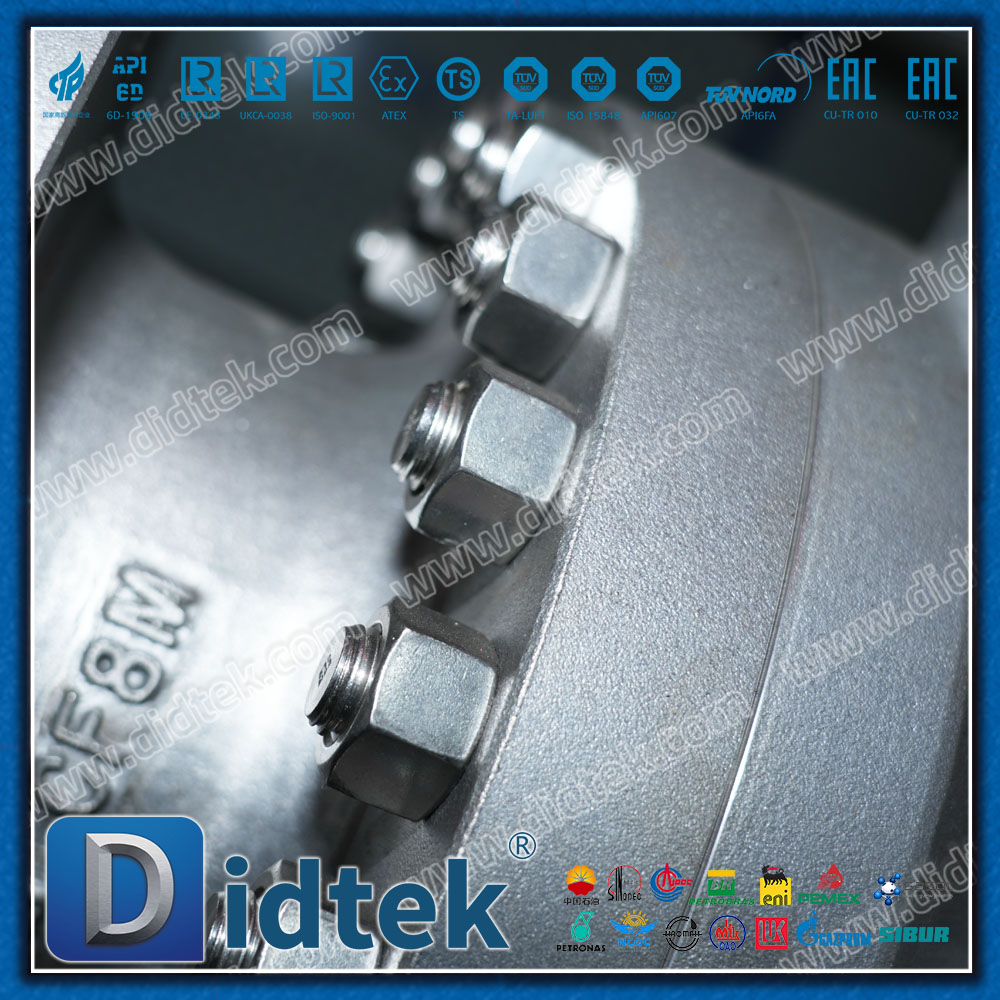

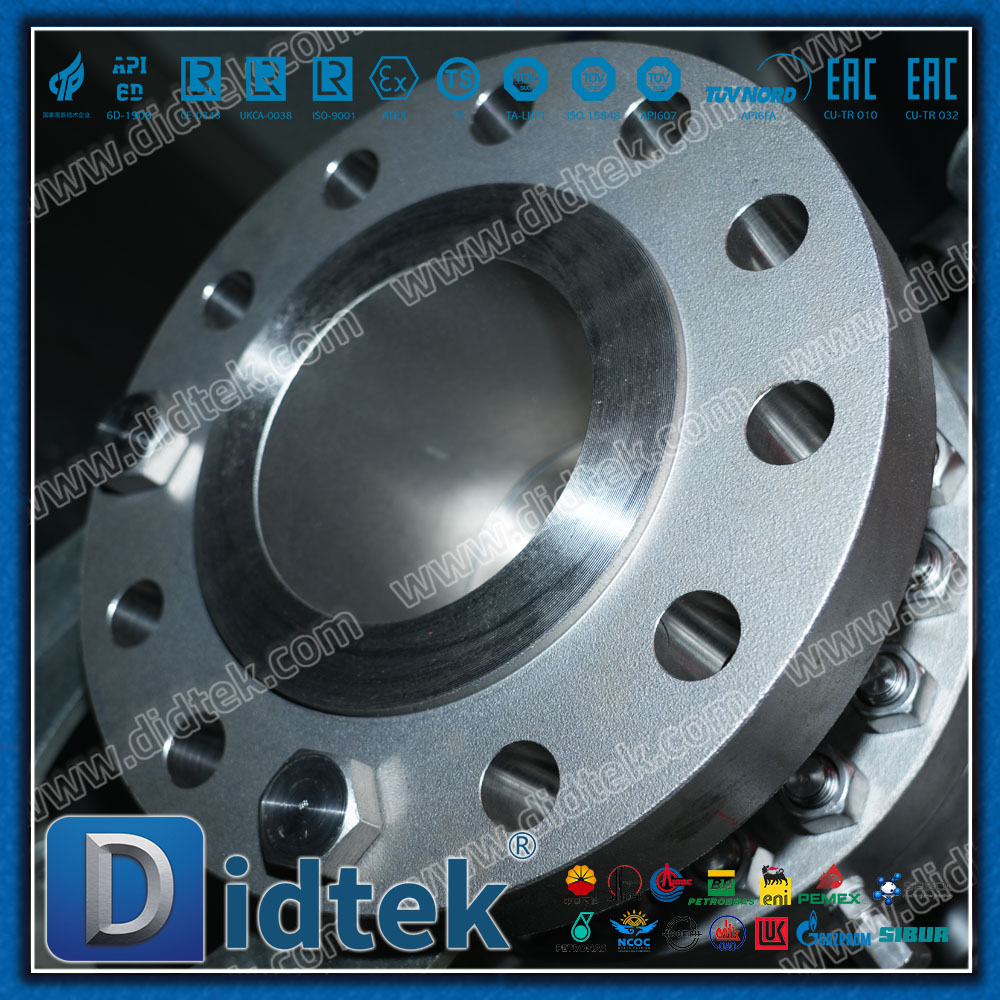

หมายถึงวาล์วที่มีแผ่นหน้าแปลนที่ปลายทั้งสองข้างซึ่งเชื่อมต่อกับหน้าแปลนบนระบบท่อผ่านสลักเกลียว

ข้อดี: การเชื่อมต่อที่แน่นหนา การปิดผนึกที่เชื่อถือได้ ความสามารถในการรับแรงกดที่แข็งแกร่ง ติดตั้งง่าย ถอดแยกชิ้นส่วน และบำรุงรักษา เป็นหนึ่งในรูปแบบการเชื่อมต่อที่ใช้กันมากที่สุดในท่ออุตสาหกรรม

บอลวาล์วนิวเมติก - โหมดขับเคลื่อนและโครงสร้าง

บอลวาล์ว: หมายถึงวาล์วที่มีส่วนเปิดและปิดเป็นลูกบอลซึ่งสามารถเปิดจนสุดหรือปิดได้โดยหมุน 90 องศา

นิวเมติก: หมายถึงการใช้ลมอัดเป็นแหล่งพลังงานในการขับเคลื่อนแอคชูเอเตอร์แบบนิวแมติก (หรือที่รู้จักกันทั่วไปในชื่อ 'หัวลม') เพื่อเปิดและปิดบอลวาล์ว

ข้อดี: สามารถเปิดและปิดได้อย่างรวดเร็ว (โดยปกติจะใช้เวลาเพียงไม่กี่วินาที) และการควบคุมอัตโนมัติจากระยะไกล ทำให้เป็นตัวเลือกที่เหมาะสำหรับสายการผลิตอัตโนมัติและการควบคุมกระบวนการ

ภาพรวมผลิตภัณฑ์โดยรวม

บอลวาล์วนิวแมติกหน้าแปลน CF8M เป็นวาล์วอุตสาหกรรมที่ออกแบบมาเป็นพิเศษสำหรับการควบคุมอัตโนมัติ สภาพการทำงานที่มีฤทธิ์กัดกร่อน และสภาพแวดล้อมที่มีแรงดันปานกลางและสูง สามารถเปิดหรือตัดของเหลวที่มีฤทธิ์กัดกร่อนในท่อได้อย่างรวดเร็วและแม่นยำโดยการรับสัญญาณนิวแมติก

หลักการทำงานขั้นพื้นฐาน

อากาศอัด (โดยทั่วไปคือ 0.4 ถึง 0.8MPa) เข้าสู่แอคชูเอเตอร์แบบนิวแมติก โดยจะดันลูกสูบภายในหรือโครงสร้างแร็คแอนด์พีเนียนเพื่อสร้างแรงบิด ซึ่งขับเคลื่อนก้านวาล์วและลูกบอลให้หมุน 90 องศา เมื่อรูทะลุของทรงกลมขนานกับท่อ วาล์วจะเปิดขึ้นและตัวกลางจะไหลผ่าน เมื่อรูทะลุของทรงกลมตั้งฉากกับท่อ วาล์วจะปิดและตัดตัวกลางออก

คุณสมบัติหลักและข้อดี

ความต้านทานการกัดกร่อนที่โดดเด่น: วัสดุ CF8M (สแตนเลส 316) ทำให้เป็นตัวเลือกที่ต้องการสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น อุตสาหกรรมเคมี ปิโตรเคมี และทางทะเล

การตอบสนองอัตโนมัติที่รวดเร็ว: สวิตช์ขับเคลื่อนแบบนิวแมติกทำงานได้รวดเร็วและเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการเปิดและปิดบ่อยครั้งหรือการปิดเครื่องฉุกเฉิน

ประสิทธิภาพการปิดผนึกที่โดดเด่น: บ่าวาล์วมักจะทำจากโพลีเมอร์ประสิทธิภาพสูงเช่น PTFE (polytetrafluoroethylene) และ PPL ซึ่งมีประสิทธิภาพการปิดผนึกที่ดีและค่าสัมประสิทธิ์แรงเสียดทานต่ำ

ช่องของเหลวเรียบ: เมื่อออกแบบด้วย Full Port ความต้านทานการไหลมีขนาดเล็กมาก เกือบเป็นศูนย์ และมีผลกระทบเพียงเล็กน้อยต่อการสูญเสียแรงดันของท่อ

ความน่าเชื่อถือและความปลอดภัยสูง

โครงสร้างกันไฟ: ในกรณีที่เกิดเพลิงไหม้ หลังจากที่ชิ้นส่วนซีลที่ไม่ใช่โลหะไหม้หมด บอลวาล์วสามารถสร้างซีลรองผ่านหน้าสัมผัสโลหะเพื่อป้องกันการรั่วไหลของสื่อจำนวนมาก (เป็นไปตามมาตรฐาน API 607/API 6FA)

การออกแบบป้องกันไฟฟ้าสถิตย์: ตรวจสอบให้แน่ใจว่าสามารถปล่อยประจุไฟฟ้าสถิตระหว่างลูกบอลกับก้านวาล์วและตัววาล์วได้ หลีกเลี่ยงการสะสมของไฟฟ้าสถิตที่อาจทำให้เกิดประกายไฟ

การออกแบบป้องกันการโผบินของก้านวาล์ว: แม้ในกรณีที่มีแรงดันผิดปกติในห้องวาล์วหรือซีลก้านวาล์วเสียหาย ก้านวาล์วจะไม่ถูกดันออกด้วยแรงดันปานกลาง จึงมั่นใจในความปลอดภัยของผู้ปฏิบัติงาน

ง่ายต่อการรวมและติดตั้ง

มาตรฐานการเชื่อมต่อแบบแปลนเป็นแบบสากล (เช่น GB/T, HG/T, ANSI, DIN, JIS)

แอคชูเอเตอร์เป็นไปตามมาตรฐานสากล ISO 5211 และได้รับการออกแบบบนแพลตฟอร์มที่สูง สามารถติดตั้งได้อย่างสะดวกด้วยแอคทูเอเตอร์แบบนิวแมติกหรือไฟฟ้าของยี่ห้อต่างๆ และสามารถติดตั้งอุปกรณ์เสริมต่างๆ ได้

อุตสาหกรรมการใช้งานทั่วไป

วิศวกรรมเคมีและปิโตรเคมี: การขนส่งและการตัดตัวกลางที่มีฤทธิ์กัดกร่อนต่างๆ เช่น กรด ด่าง และตัวทำละลาย

เภสัชกรรมและวิศวกรรมชีวภาพ: การวางท่อในกระบวนการผลิตที่มีข้อกำหนดด้านสุขอนามัยและการต้านทานการกัดกร่อน

การบำบัดน้ำและการปกป้องสิ่งแวดล้อม: การจ่ายและการควบคุมของเหลวในระบบบำบัดน้ำเสียและระบบกรองน้ำทะเล

อาหารและเครื่องดื่ม: กระบวนการที่ตรงตามมาตรฐานสุขอนามัยระดับสูง และอาจมีส่วนประกอบที่มีฤทธิ์กัดกร่อน (เช่น กรดและสารทำความสะอาด)

โลหะวิทยาและพลังงาน: น้ำป้อนหม้อไอน้ำ ระบบทำความเย็น การกำจัดซัลเฟอร์ไดออกไซด์จากก๊าซไอเสีย ฯลฯ

วิศวกรรมเรือและทางทะเล: ระบบต่างๆ ที่ทนทานต่อการกัดกร่อนของน้ำทะเล

ไฟล์แนบที่ใช้กันทั่วไป

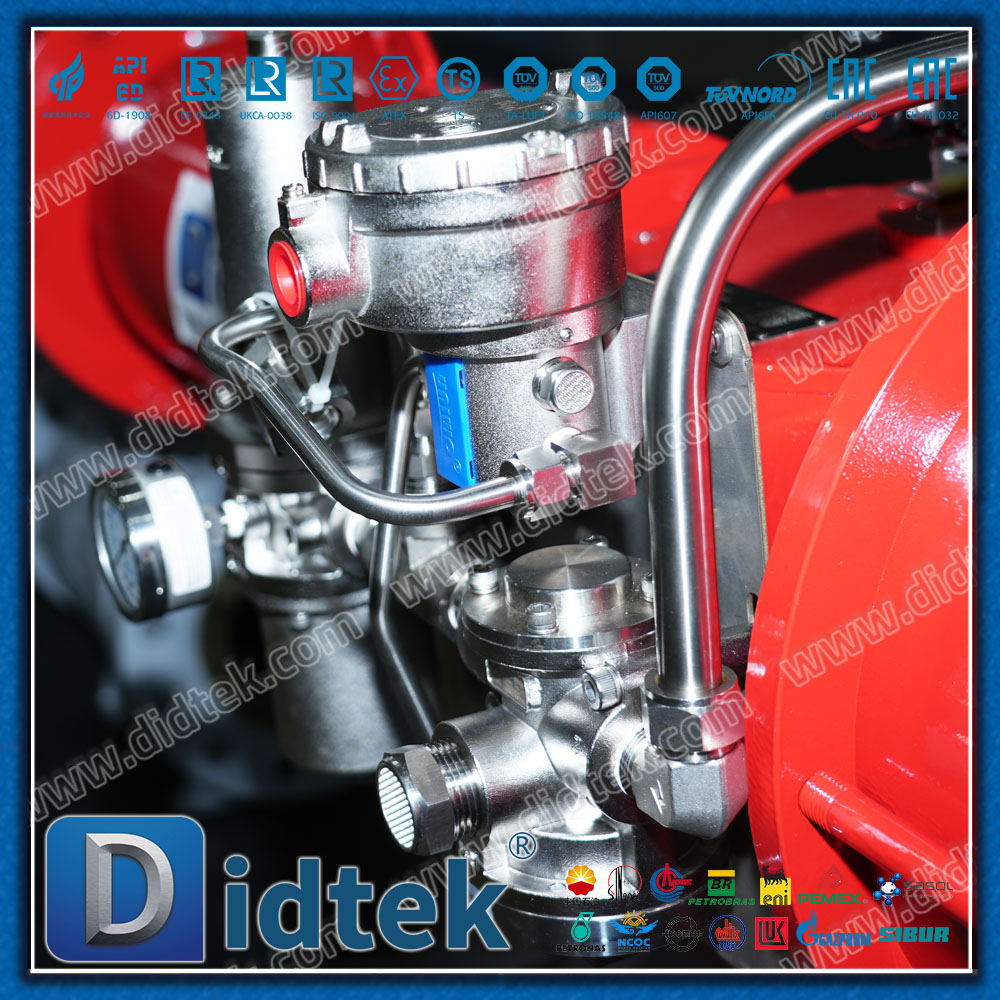

เพื่อให้บรรลุฟังก์ชันที่ซับซ้อนมากขึ้น โดยปกติแล้วอุปกรณ์เสริมต่อไปนี้จะติดตั้งสำหรับตัวกระตุ้นแบบนิวแมติก:

โซลินอยด์วาล์ว: ควบคุมการเปิดและปิดอากาศอัดเพื่อให้ได้การควบคุมระยะไกลด้วยสัญญาณไฟฟ้า

ลิมิตสวิตช์: ส่งสัญญาณตำแหน่งเปิดหรือปิดของวาล์วกลับไปยังห้องควบคุมส่วนกลาง

ชุดบำบัดแหล่งอากาศสามชิ้น: กรองอากาศอัด ควบคุมความดัน และหล่อลื่นอากาศด้วยน้ำมัน

กลไกมือหมุน: ในกรณีที่แหล่งอากาศขัดข้อง สามารถดำเนินการฉุกเฉินด้วยตนเองได้
