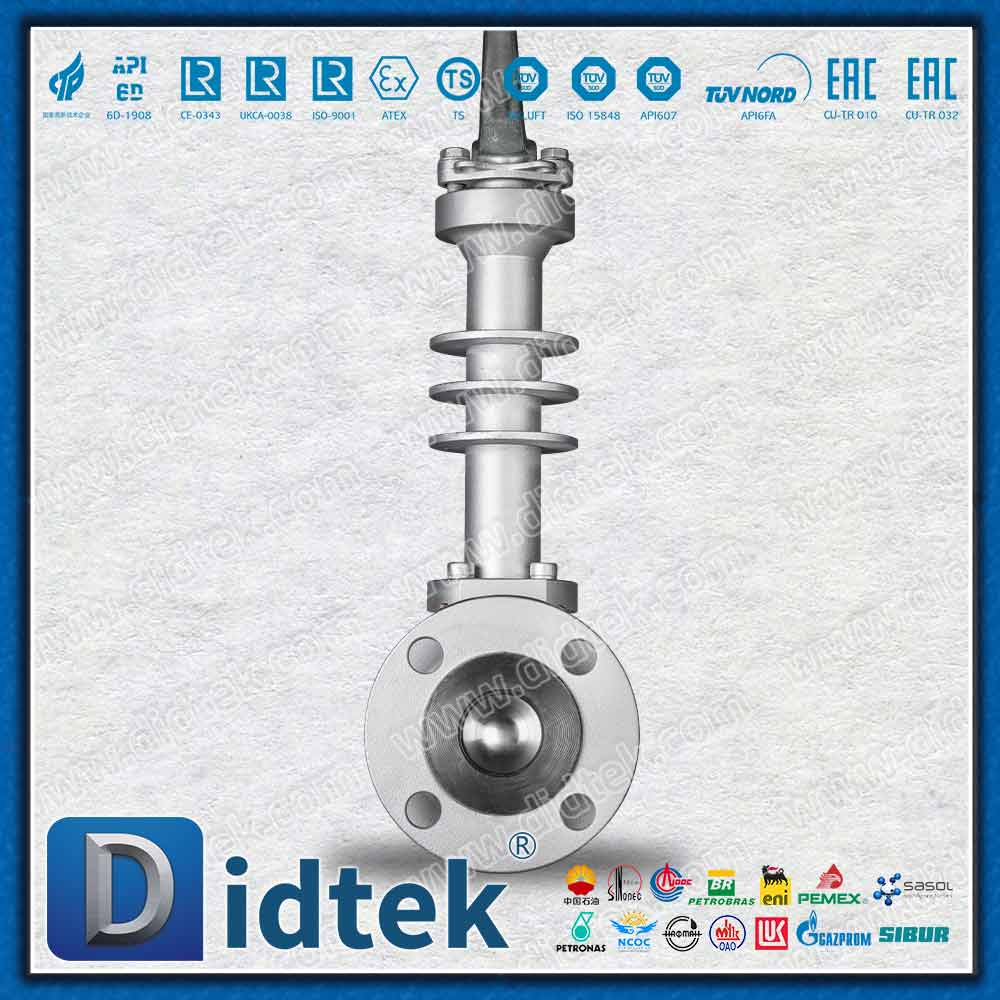

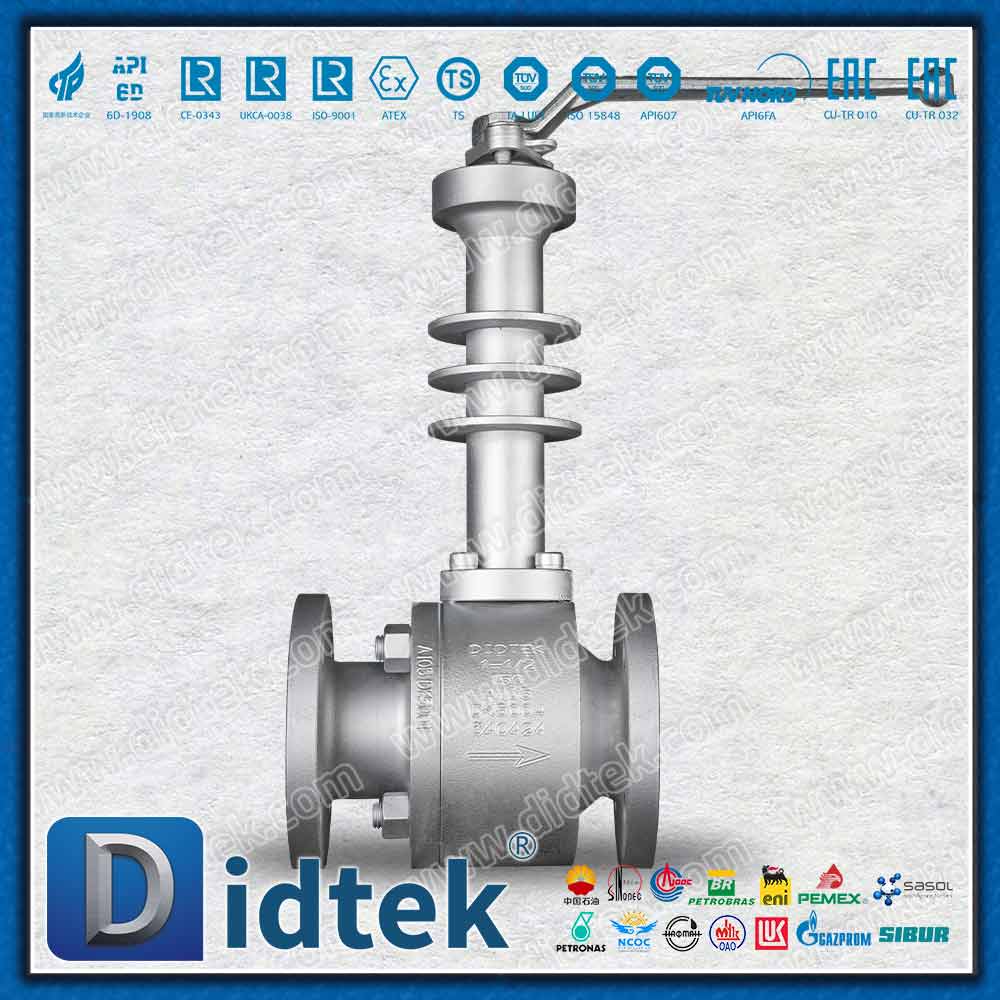

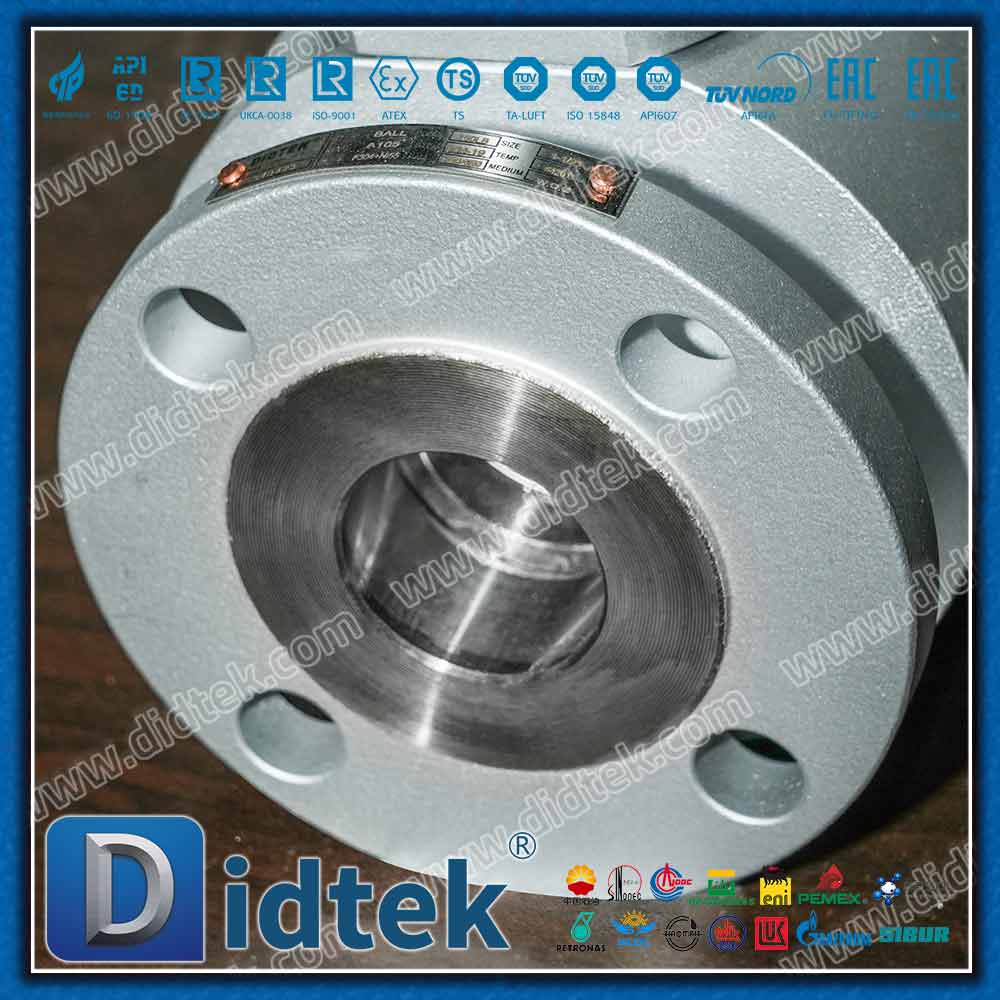

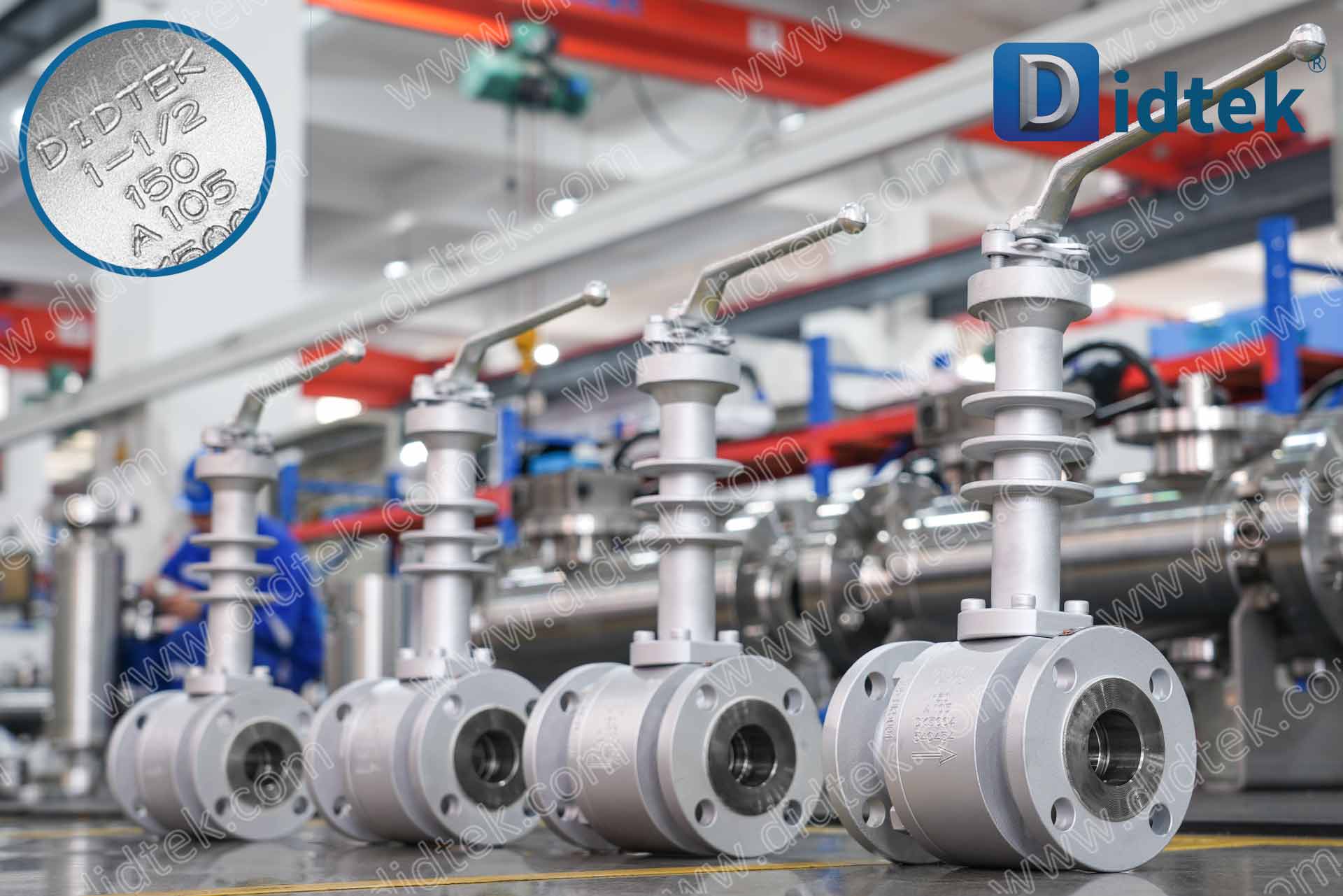

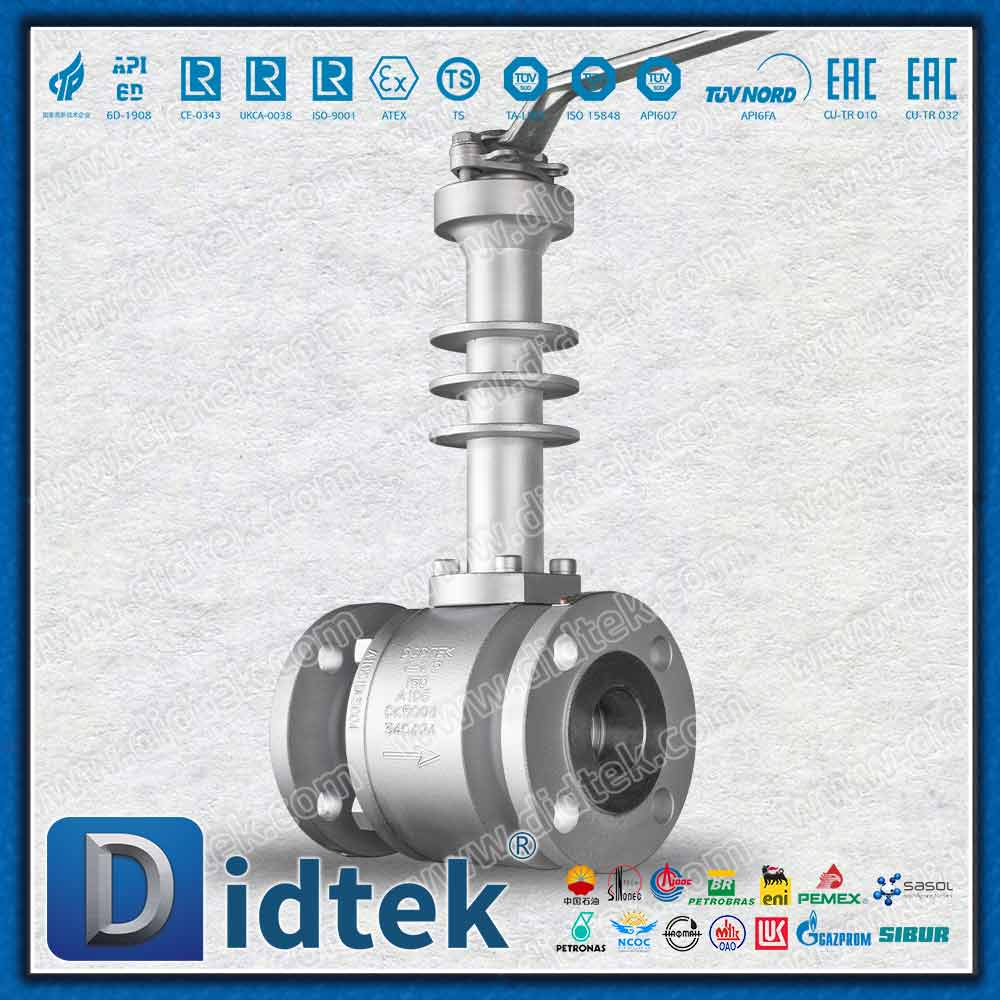

ขยายโลหะอุณหภูมิสูง Bonnet ให้เป็นบอลวาล์วโลหะ

คำอธิบายการออกแบบ

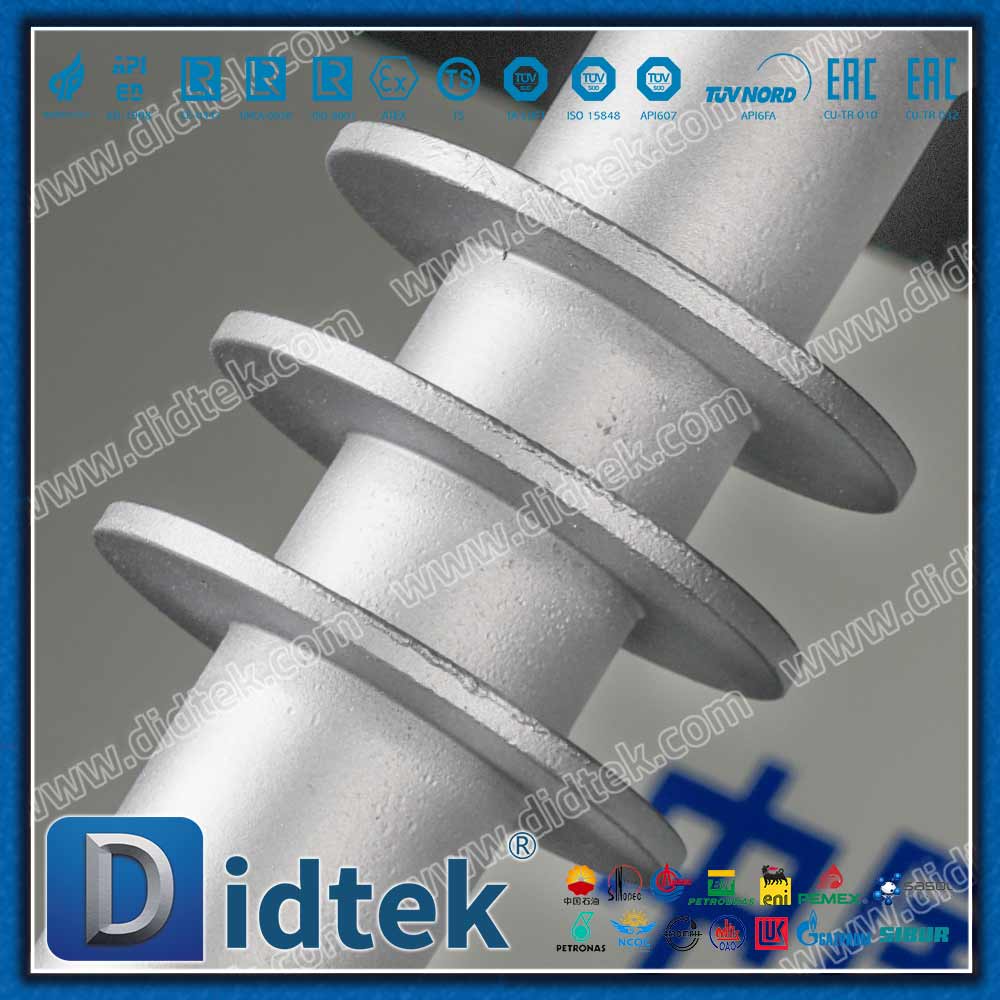

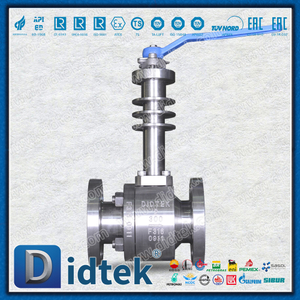

• ฝาครอบส่วนต่อขยายความร้อน: โครงสร้างก้านที่ยาวทำหน้าที่เป็นครีบระบายความร้อน ช่วยให้ความร้อนกระจายไปก่อนที่จะถึงกล่องบรรจุภัณฑ์ ช่วยยืดอายุของส่วนประกอบซีลและแอคชูเอเตอร์

• การเคลือบแข็งที่เหนือกว่า (TCC/CCC): ลูกบอลและที่นั่งได้รับการเคลือบด้วยเชื้อเพลิงออกซิเจนความเร็วสูง (HVOF) ซึ่งให้ความแข็งพื้นผิวสูงถึง HRC 70+ เพื่อต้านทานการครูดและการกัดเซาะที่อุณหภูมิสูง

• การบรรจุแบบ Live-Loaded: ใช้การบรรจุด้วยกราไฟท์ที่เติมพลังด้วยสปริงเพื่อชดเชยการขยายตัวและการหดตัวจากความร้อน โดยรักษาการผนึกให้คงที่ในระหว่างที่อุณหภูมิผันผวนอย่างรวดเร็ว

• ที่นั่งแบบสปริง: ที่นั่งโลหะได้รับการสนับสนุนโดยสปริงอัลลอยด์อุณหภูมิสูง (เช่น Inconel X-750) เพื่อให้มั่นใจว่ามีการสัมผัสกันอย่างสม่ำเสมอระหว่างลูกบอลและที่นั่ง แม้จะมีแรงกดดันในระดับต่ำ

• การออกแบบที่นั่งเครื่องขูด (อุปกรณ์เสริม): ออกแบบมาเพื่อ 'เช็ด' พื้นผิวลูกบอลให้สะอาดปราศจากตะกรันหรืออนุภาค ป้องกันการสะสมตัวที่อาจทำให้ใบหน้าซีลเสียหาย

ขยายโลหะอุณหภูมิสูง Bonnet ไปเป็นบอลวาล์วโลหะ ถูกนำมาใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่มีความต้องการเนื่องจากคุณสมบัติของวัสดุที่เหนือกว่า:

• พลังงานความร้อนจากแสงอาทิตย์: การจัดการเกลือหลอมเหลวที่อุณหภูมิสูงมาก

• การกลั่นและปิโตรเคมี: การจัดการตัวเร่งปฏิกิริยา ไลน์สารละลาย และหน่วยแคร็กที่อุณหภูมิสูง

• โรงไฟฟ้า: บริการแยกไอน้ำร้อนยวดยิ่งและบริการเป่าหม้อไอน้ำ

• การทำเหมืองแร่และการถลุง: การชะล้างกรดแรงดันสูงและการขนส่งสารละลายที่มีฤทธิ์กัดกร่อน
