การวางตำแหน่งผลิตภัณฑ์หลัก

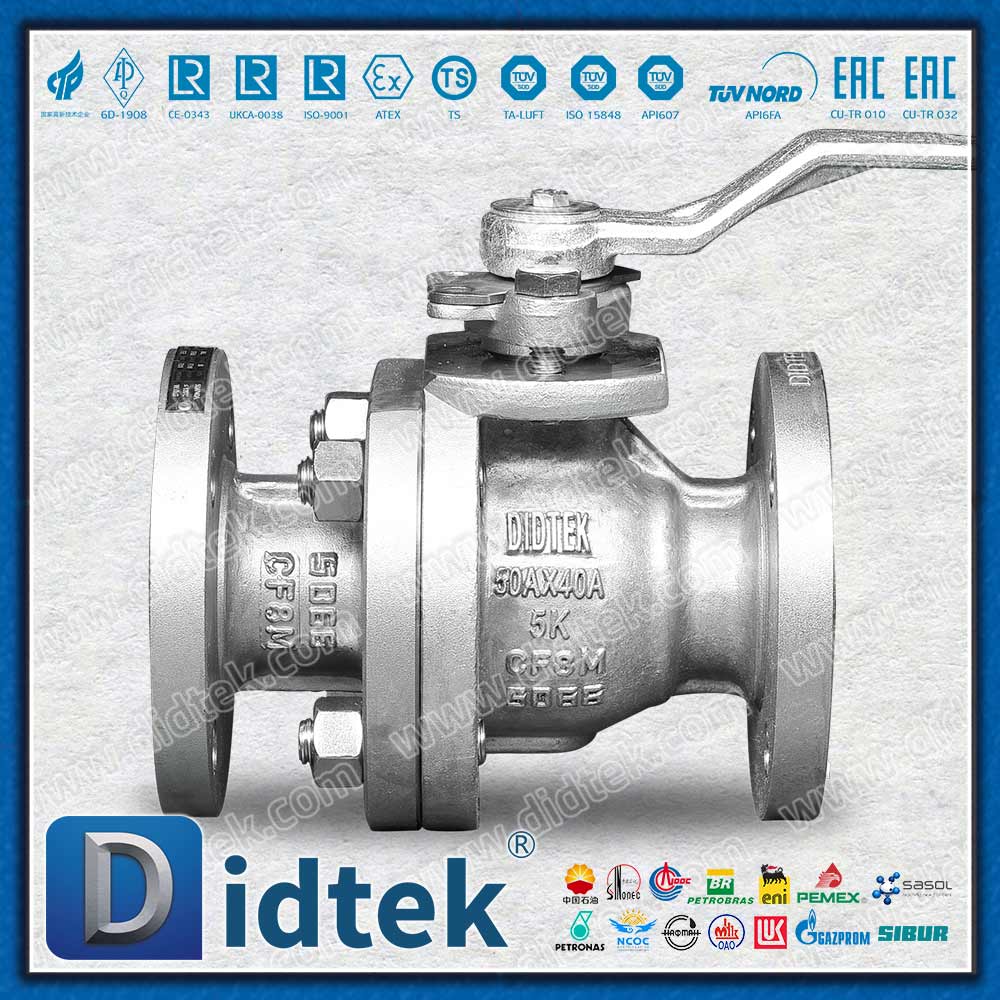

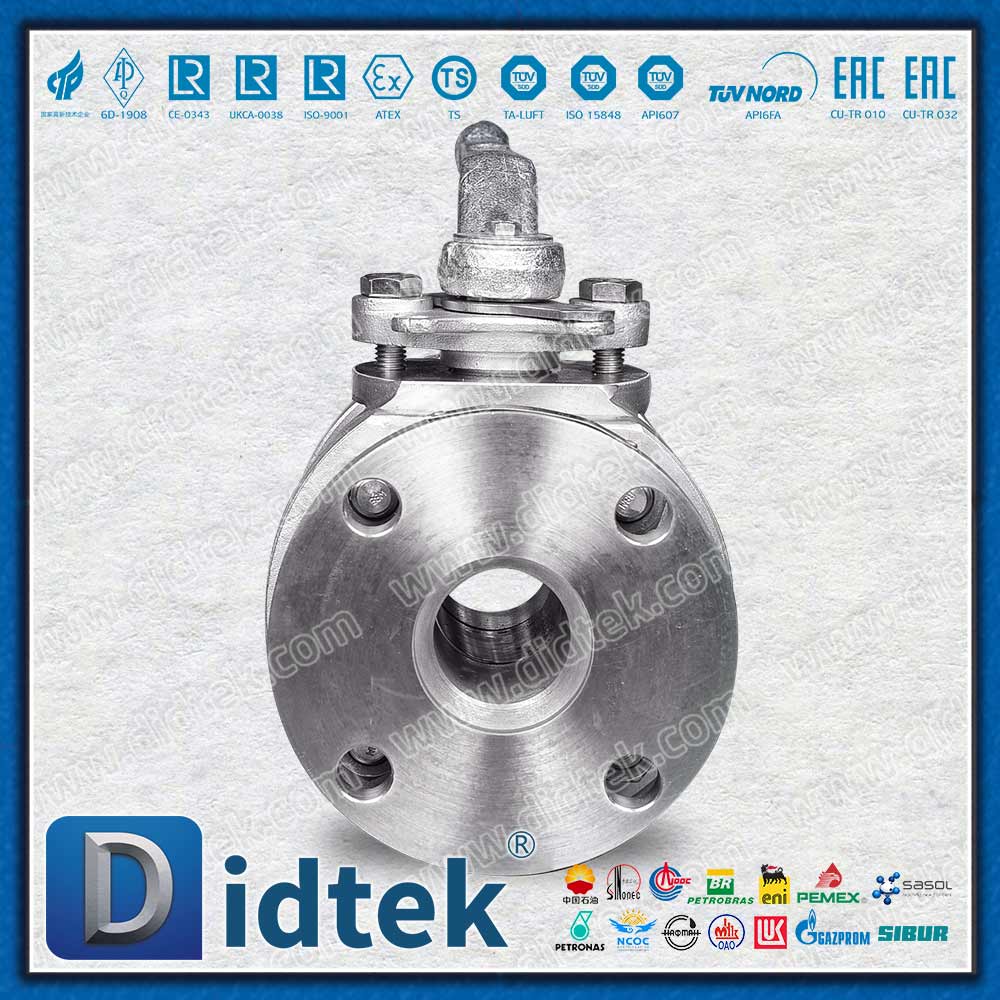

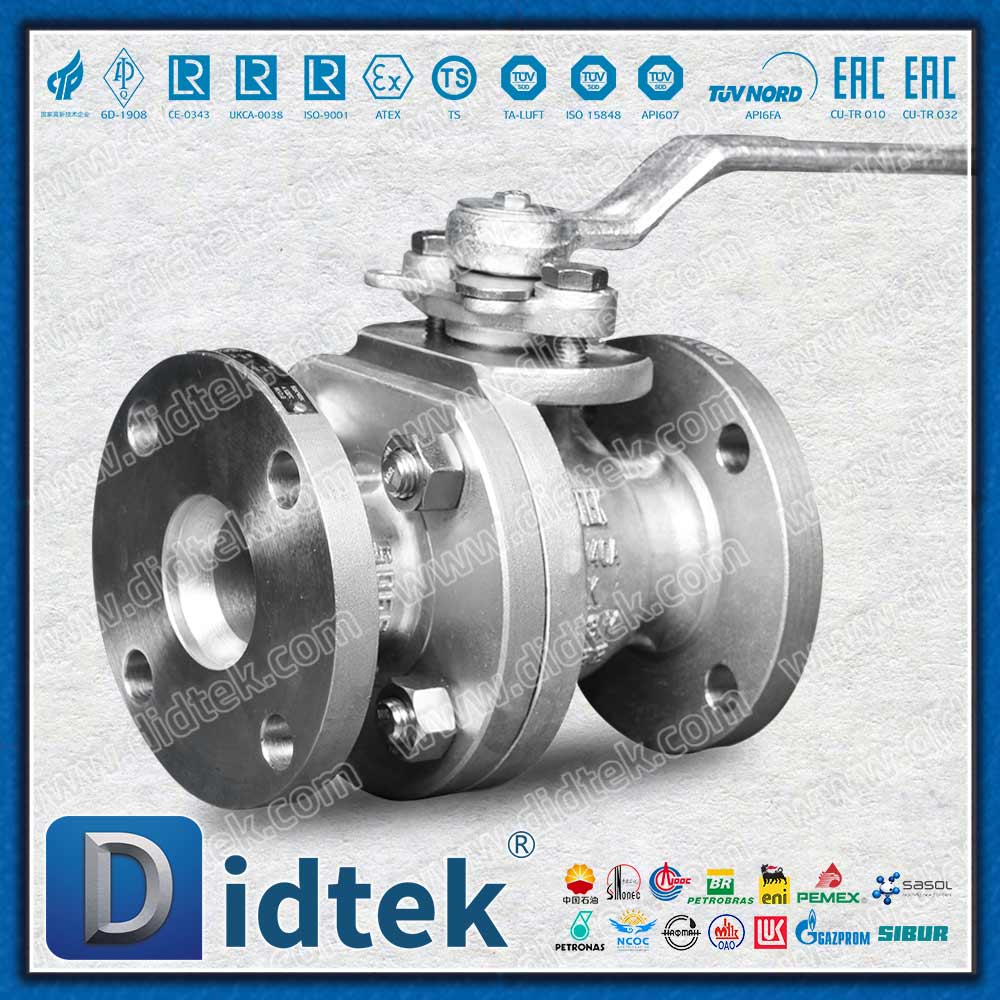

บอลวาล์วลอยตัวที่ปฏิบัติตามมาตรฐานอุตสาหกรรมของญี่ปุ่น (JIS) อย่างเคร่งครัด โดยมีการออกแบบเส้นทางการไหลที่ลดลงและบ่าวาล์วแบบอ่อนโพลีเตตราฟลูออโรเอทิลีน (PTFE) ในขณะที่รับประกันการปิดผนึกที่เชื่อถือได้ แต่ก็ให้ประสิทธิภาพทางเศรษฐกิจที่ดีเยี่ยม และเป็นตัวเลือกที่เหมาะสำหรับการควบคุมและการปิดในระบบท่อแรงดันต่ำที่มีสารกัดกร่อน
รายละเอียดข้อกำหนดทางเทคนิค
| หมวดหมู่พารามิเตอร์ | ข้อกำหนดโดยละเอียด |
| โครงสร้างตัววาล์ว | การเชื่อมต่อหน้าแปลนสองชิ้น/สามชิ้น |
| วัสดุหลัก | CF8 / CF8M/CF3 / CF3M (หรือตามที่ระบุตามคำขอ) |
| มาตรฐานการเชื่อมต่อ | หน้าแปลน JIS B 2220 5K |
| ระดับความดัน | JIS 5K (ประมาณเทียบเท่ากับ PN10) |
| การออกแบบช่องทางการไหล | ลดเบื่อ |
| ซีลบ่าวาล์ว | โพลีเตตระฟลูออโรเอทิลีน (PTFE/Teflon |
| ทรงกลม | สแตนเลส พื้นผิวชุบโครเมียม หรือชุบนิเกิลแบบไม่ใช้ไฟฟ้า |

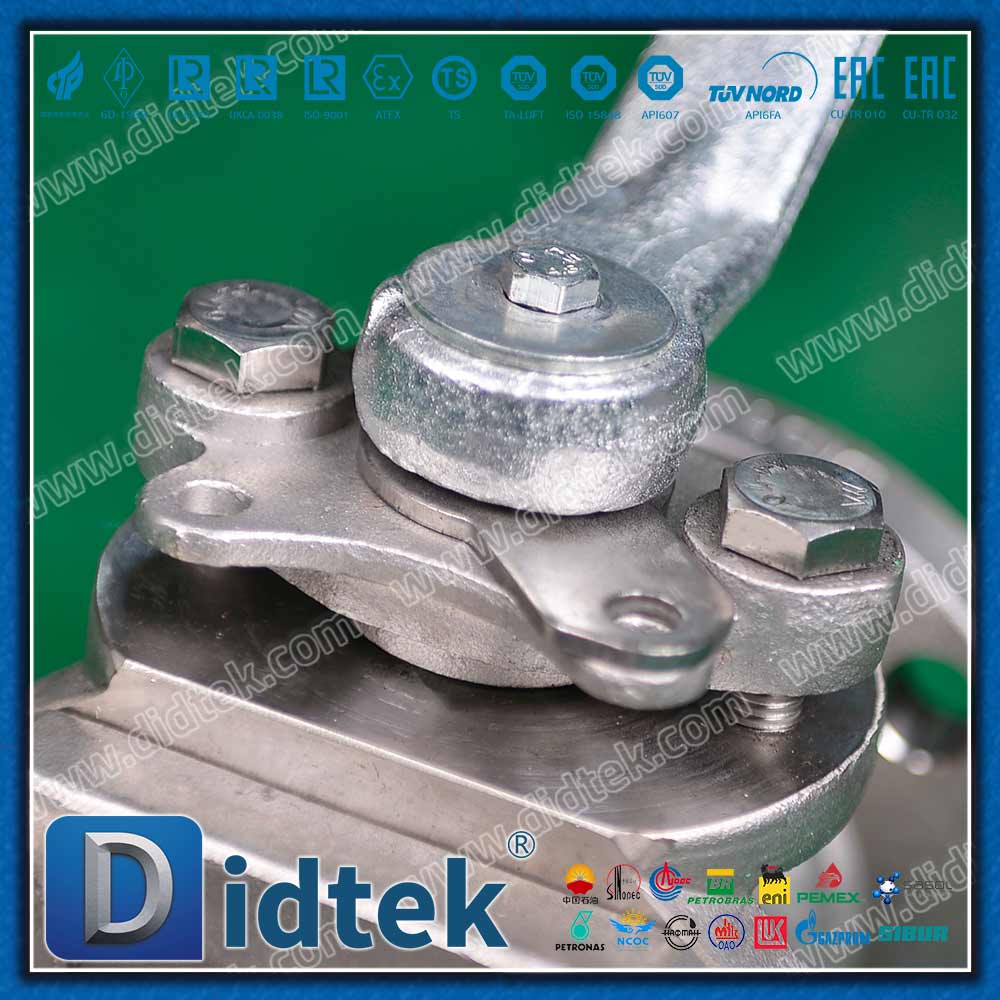

| ก้านวาล์ว | โครงสร้างป้องกันการระเบิดพร้อมการออกแบบป้องกันไฟฟ้าสถิต |
| ฟิลเลอร์ | กราไฟท์ยืดหยุ่น/คอมโพสิต PTFE |
| การออกแบบทนไฟ | เป็นไปตามมาตรฐาน API 607 (ซีลโลหะรองจะเกิดขึ้นหลังจากที่ซีลอ่อนไหม้) |
| อุณหภูมิที่ใช้งานได้ | -29°C ถึง +180°C (ขึ้นอยู่กับเกรดเฉพาะของ PTFE) |
คุณสมบัติการออกแบบหลัก
1. มาตรฐานหน้าแปลน JIS 5K

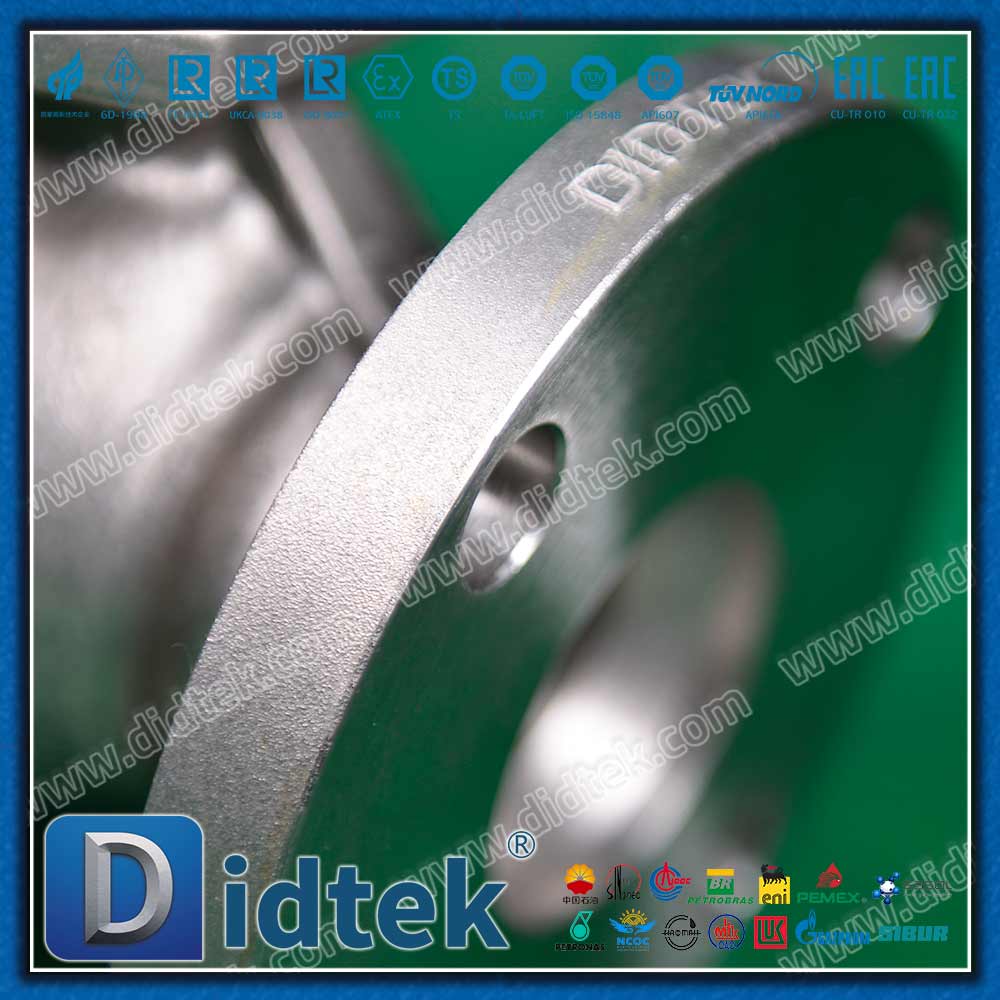

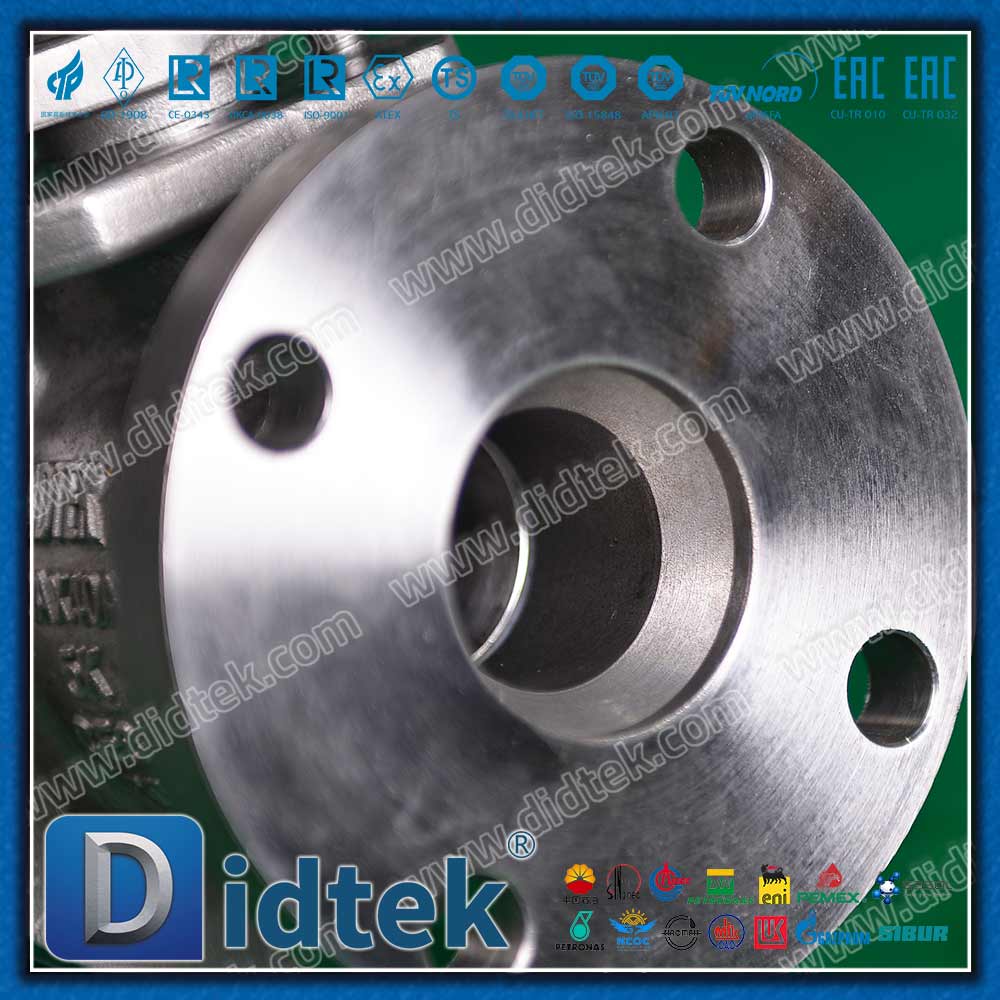

การปฏิบัติตามมาตรฐาน: ขนาดที่สำคัญ เช่น เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน ระยะกึ่งกลางของรูโบลท์ และความหนาเป็นไปตามมาตรฐาน JIS B 2220 โดยสมบูรณ์ ทำให้มั่นใจได้ถึงการเชื่อมต่อที่สมบูรณ์แบบกับท่อและอุปกรณ์ในญี่ปุ่น เกาหลีใต้ และเอเชียตะวันออกเฉียงใต้ที่ใช้มาตรฐาน JIS
ระดับแรงดัน: ระดับแรงดัน 5K เหมาะสำหรับระบบท่อแรงดันปานกลางและต่ำ โดยมีขีดจำกัดบนของแรงดันใช้งานประมาณ 9.8 บาร์ (1.0 MPa) ที่อุณหภูมิปกติ
2. การออกแบบช่องทางไหลบ่าที่ลดลง
ประหยัดและมีประสิทธิภาพ: เส้นผ่านศูนย์กลางของช่องทรงกลมมีขนาดเล็กกว่าเส้นผ่านศูนย์กลางที่ระบุของไปป์ไลน์ ทำให้โครงสร้างของวาล์วมีขนาดกะทัดรัดและน้ำหนักเบายิ่งขึ้น ช่วยลดต้นทุนการผลิตได้อย่างมากและมีความสามารถในการแข่งขันด้านราคาที่สูงมาก
การทำงานด้วยแรงบิดต่ำ: ทรงกลมที่เล็กกว่าหมายความว่าต้องใช้แรงบิดในการทำงานน้อยลงในระหว่างกระบวนการเปิดและปิด ทำให้การทำงานแบบแมนนวลสะดวก และยังลดความต้องการแรงขับเคลื่อนของแอคชูเอเตอร์อีกด้วย
การพิจารณาการใช้งาน: เหมาะสำหรับสถานการณ์การใช้งานที่ทำให้เกิดแรงดันตกคร่อมและคำนึงถึงต้นทุน
3. การปิดผนึกบ่าวาล์ว PTFE
ประสิทธิภาพการปิดผนึกที่โดดเด่น: วัสดุ PTFE มีค่าสัมประสิทธิ์แรงเสียดทานต่ำมากและความเป็นพลาสติกที่ดีเยี่ยม ช่วยให้สามารถปิดผนึกระดับฟอง (โดยทั่วไปสูงถึง ANSI B16.104 Class IV หรือสูงกว่า) และบรรลุการรั่วไหลเกือบเป็นศูนย์
ความเข้ากันได้ทางเคมีในวงกว้าง: มีความทนทานต่อกรดแก่ ด่างแก่ ตัวทำละลาย และสารเคมีที่มีฤทธิ์กัดกร่อนส่วนใหญ่ได้ดีเยี่ยม ทำให้เป็นตัวเลือกที่เหมาะสำหรับการจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน
คุณสมบัติทำความสะอาดตัวเอง: พื้นผิวเรียบไม่เหนียวเหนอะหนะไม่เสี่ยงต่อการเกาะติดสื่อและมีความสามารถในการทำความสะอาดตัวเอง
4. โครงสร้างลูกลอย
การซีลแบบใช้แรงดันอัตโนมัติ: ภายใต้การกระทำของแรงดันปานกลาง ลูกบอลจะเคลื่อนตัวเล็กน้อยและถูกกดอย่างแน่นหนากับบ่าวาล์วที่ปลายทางออก ทำให้เกิดเป็นซีลแบบขันแน่นในตัว ยิ่งแรงดันของระบบสูง แรงดันจำเพาะของการซีลก็จะยิ่งมากขึ้น และผลการซีลก็จะยิ่งเชื่อถือได้มากขึ้นเท่านั้น
การปิดผนึกแบบสองทิศทาง: ในการออกแบบ โดยปกติแล้วจะสามารถปิดกั้นและปิดผนึกแบบสองทิศทางได้ โดยไม่มีข้อจำกัดเกี่ยวกับทิศทางการติดตั้ง
โครงสร้างที่เรียบง่าย: เมื่อเทียบกับบอลวาล์วแบบคงที่ มีโครงสร้างที่เรียบง่ายกว่าและสะดวกกว่าในการบำรุงรักษา
ประสิทธิภาพและข้อดี
ประสิทธิภาพด้านต้นทุนสูง: การออกแบบเส้นผ่านศูนย์กลางที่ลดลงและการผลิตที่ได้มาตรฐานนำมาซึ่งความได้เปรียบด้านต้นทุนอย่างมาก
ความต้านทานการกัดกร่อนที่โดดเด่น: ตัววาล์วสแตนเลสรวมกับบ่าวาล์ว PTFE สามารถทนต่อสื่อที่มีฤทธิ์กัดกร่อนได้หลากหลาย
ใช้งานง่ายและการปิดผนึกที่เชื่อถือได้: การผสมผสานระหว่างแรงบิดต่ำและคุณสมบัติที่ยอดเยี่ยมของ PTFE ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ของวาล์วตลอดอายุการใช้งานที่ยาวนาน
ความเข้ากันได้มาตรฐานและความสามารถในการเปลี่ยนแทนกัน: มาตรฐาน JIS ช่วยให้มั่นใจในความสะดวกในการติดตั้งและการเปลี่ยนชิ้นส่วนอะไหล่ในตลาดเฉพาะได้
การออกแบบด้านความปลอดภัย: อุปกรณ์ป้องกันไฟฟ้าสถิตในตัวและการออกแบบป้องกันไฟช่วยเพิ่มความปลอดภัยในสภาพการทำงานที่ติดไฟและระเบิดได้
ฟิลด์แอปพลิเคชันทั่วไป
วาล์วนี้ใช้กันอย่างแพร่หลายในท่อขนาดกลางและต่ำที่มีฤทธิ์กัดกร่อนแรงดันต่ำในอุตสาหกรรมต่อไปนี้:
วิศวกรรมเคมีและปิโตรเคมี: การขนส่งกรด ด่าง ตัวทำละลาย และสารเคมีอื่นๆ
การบำบัดน้ำและการปกป้องสิ่งแวดล้อม: การบำบัดน้ำเสีย การเตรียมน้ำบริสุทธิ์ ระบบจ่ายสารเคมี
เซมิคอนดักเตอร์และอิเล็กทรอนิกส์: ระบบน้ำบริสุทธิ์พิเศษและระบบส่งสารเคมี
การผลิตกระดาษและเยื่อกระดาษ: สารละลายทางเภสัชกรรม สารฟอกขาว และท่อส่งเยื่อกระดาษ
วิศวกรรมเรือและมหาสมุทร: ท่อส่งน้ำทะเล น้ำอับเฉา ระบบน้ำท้องเรือ
อุตสาหกรรมทั่วไป: น้ำหล่อเย็น, อากาศอัด และระบบสาธารณูปโภคอื่นๆ
คู่มือการเลือก
โปรดยืนยันพารามิเตอร์ต่อไปนี้เมื่อเลือกรุ่น
เส้นผ่านศูนย์กลางที่กำหนด: DN15 - DN300 (หรือข้อกำหนดนิ้วที่เกี่ยวข้อง)
วัสดุตัววาล์ว: เลือก CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) ขึ้นอยู่กับการกัดกร่อนของตัวกลาง
โหมดการทำงาน: มือจับแบบแมนนวล กระปุกเกียร์ ตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า
การกำหนดค่าเพิ่มเติม: ฝาครอบวาล์วแบบขยาย (สำหรับฉนวนหรืออุณหภูมิต่ำ), อุปกรณ์ล็อค, ไมโครสวิตช์ ฯลฯ
สรุป
บอลวาล์วลอยบ่าวาล์ว JIS 5K PTFE ที่มีเส้นผ่านศูนย์กลางลดลงเป็นผลิตภัณฑ์คลาสสิกที่มีความสมดุลที่สมบูรณ์แบบระหว่างต้นทุน ประสิทธิภาพ และการปฏิบัติตามมาตรฐาน ได้กลายเป็นตัวเลือกที่เชื่อถือได้และประหยัดสำหรับการควบคุมของไหลในอุตสาหกรรมต่างๆ โดยเฉพาะในตลาดเอเชีย ต้องขอบคุณมาตรฐาน JIS ที่ได้รับการยอมรับอย่างกว้างขวาง ประโยชน์ทางเศรษฐกิจของการออกแบบเส้นผ่านศูนย์กลางที่ลดลง และความต้านทานการกัดกร่อนและประสิทธิภาพการปิดผนึกที่โดดเด่นของซีล PTFE
| ยี่ห้อ | ดิดเทค |
| โครงสร้าง | ลูกบอล |
| วัสดุวาล์ว | Didtek จำหน่ายเหล็กหล่อ สแตนเลส อัลลอยพิเศษ CI, DI ฯลฯ |
| ประเภทวาล์ว | Didtek ผลิต บอลวาล์ว |
| การทดสอบวาล์ว | ปริมาณ 100% ทดสอบก่อนจัดส่ง |
| รับประกันวาล์ว | 18 เดือนหลังการจัดส่งและ 12 เดือนหลังจากติดตั้ง |
| โครงสร้างวาล์ว | บอลวาล์ว |
| การส่งมอบวาล์ว | 15 - 30 วัน |
| ตัวอย่างวาล์ว | ตัวอย่างมีให้โดย Didtek Valve |
| สีของวาล์ว | คำขอของลูกค้า |
| การบรรจุวาล์ว | กล่องไม้อัดสำหรับบอลวาล์ว |
| ขั้นต่ำ | 1 ชุด |
| ใบรับรองวาล์ว | API6D/CE/ISO9001/ISO14001 |
| สถานที่กำเนิด | เจ้อเจียง, จีน (แผ่นดินใหญ่) |
| รายละเอียดการจัดส่ง: | จัดส่งภายใน 15-30 วันหลังการชำระเงิน |
| Port | เซี่ยงไฮ้หรือหนิงโป |
| เงื่อนไขการชำระเงิน | L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน |
