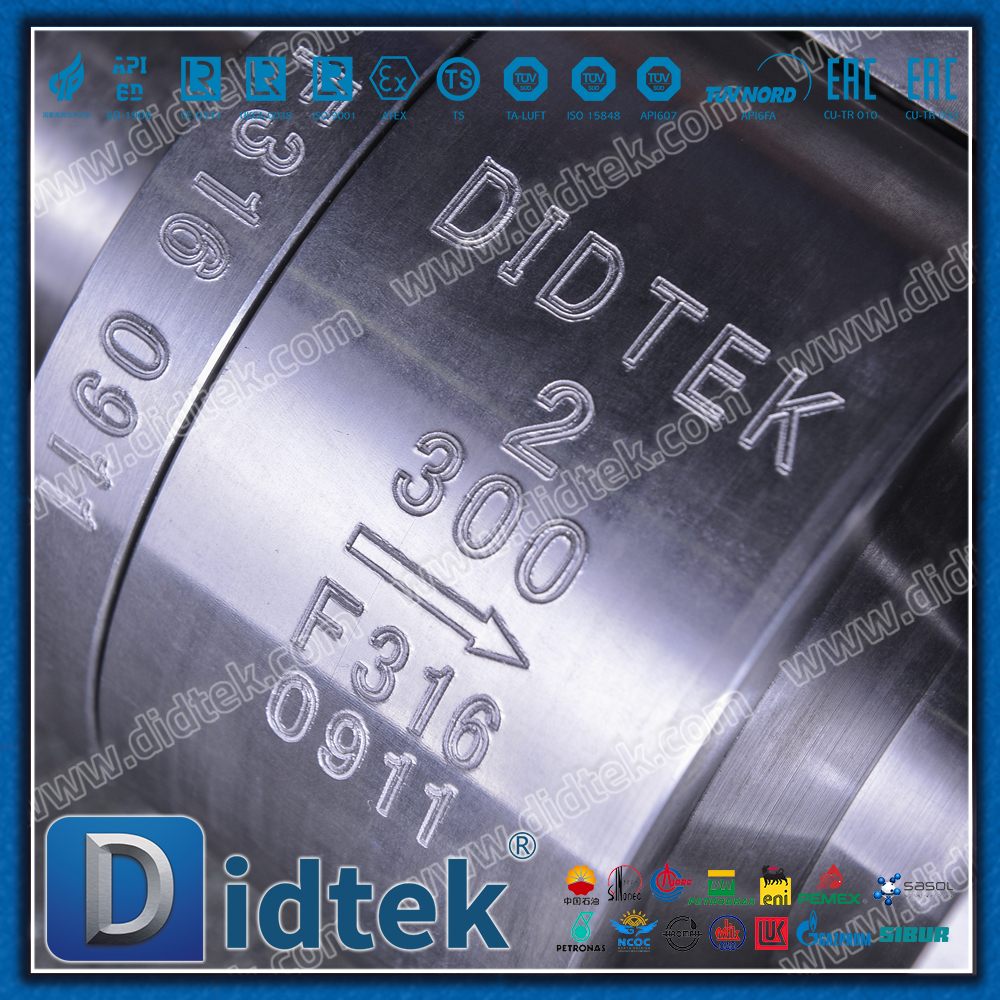

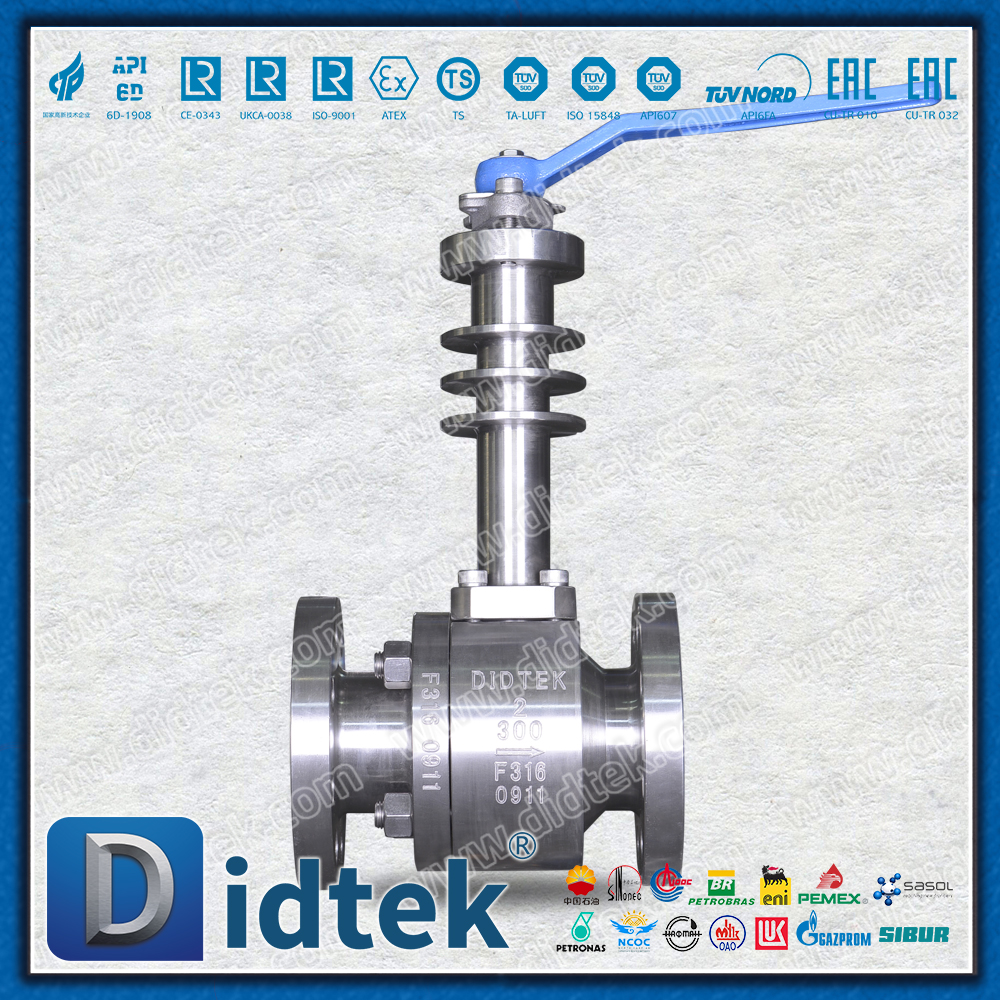

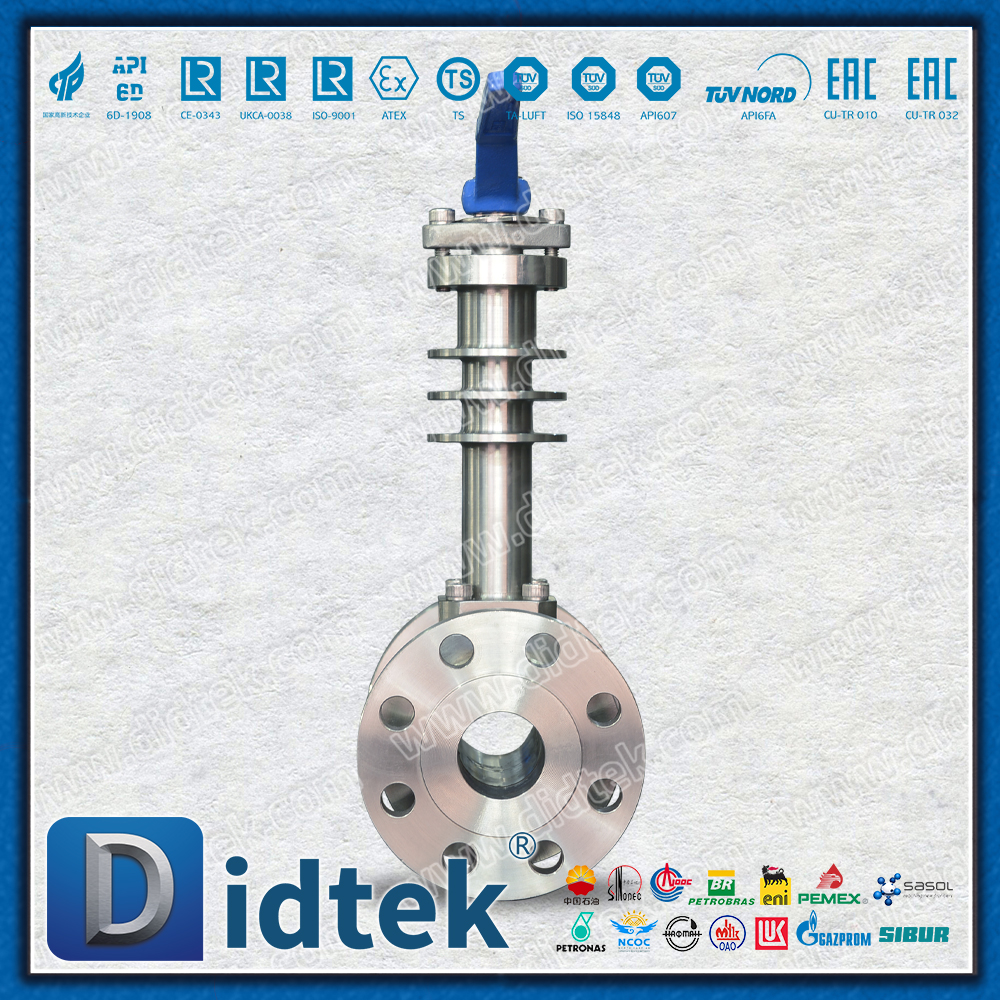

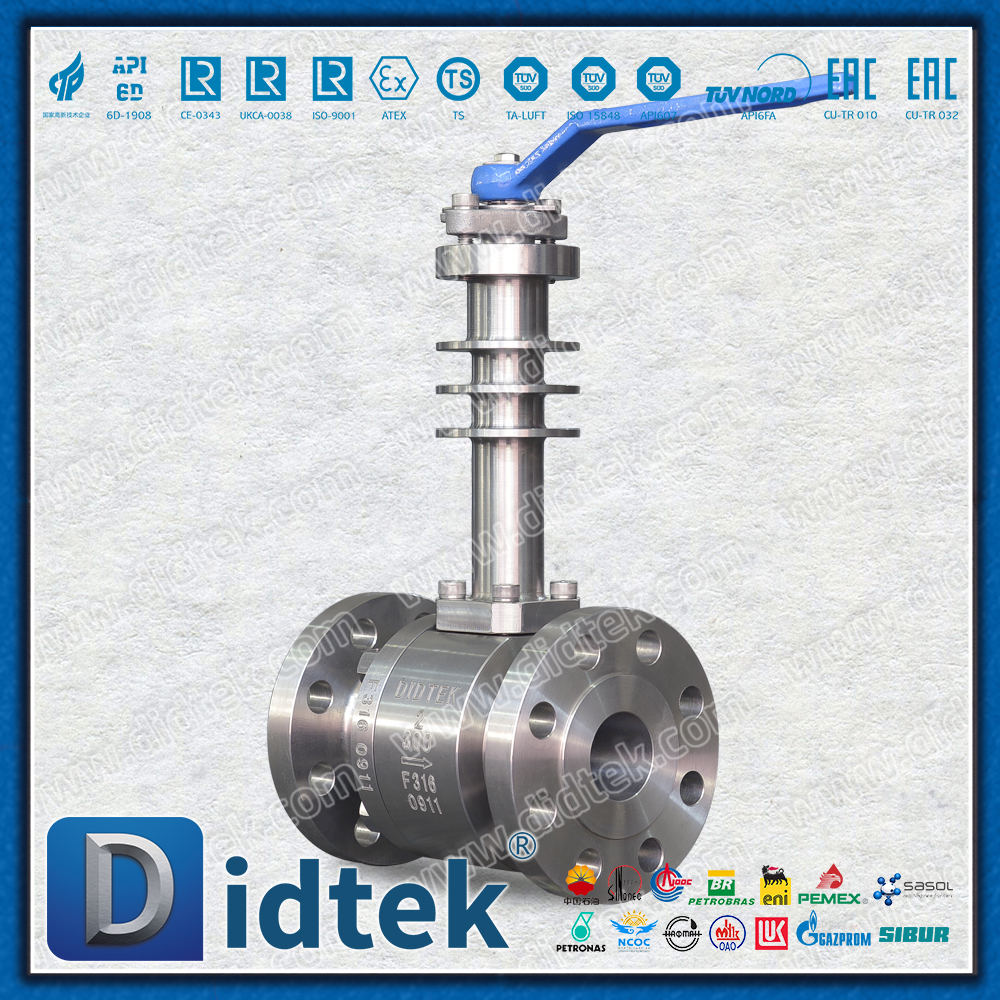

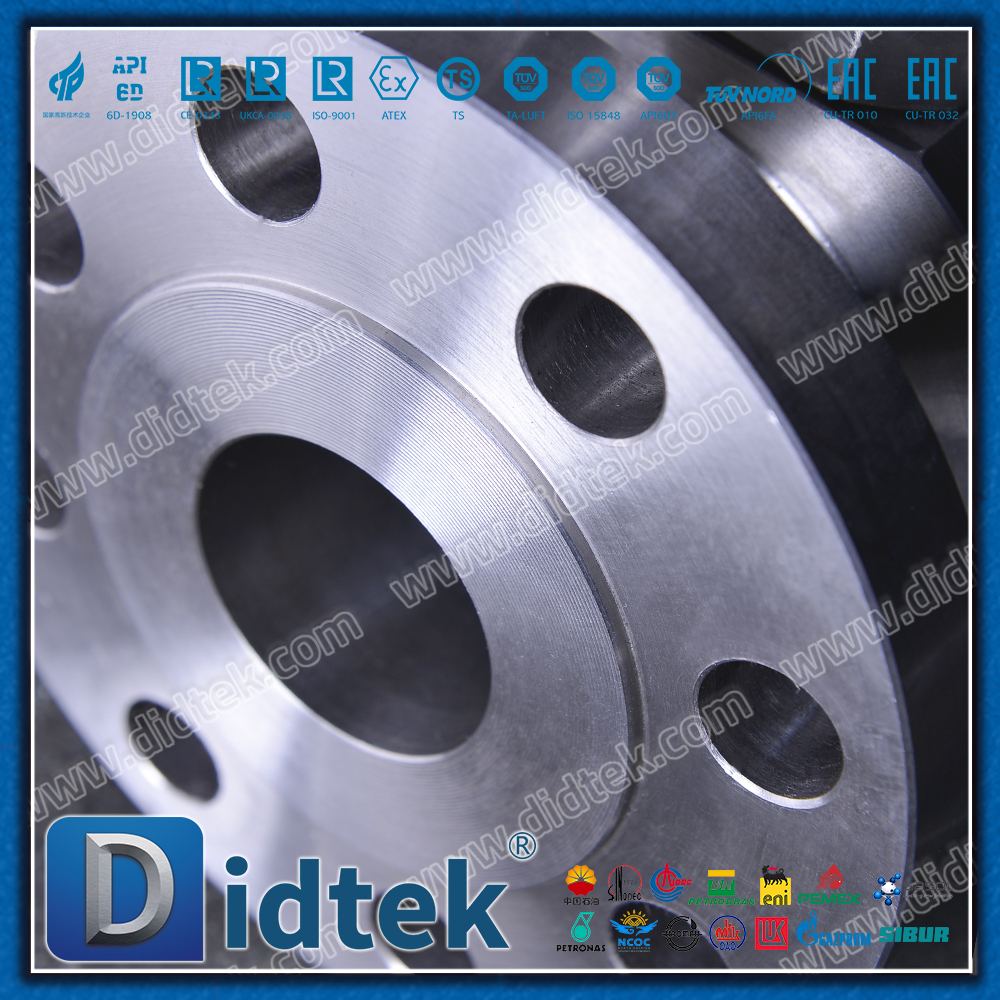

F316 545 ℃ ครีบระบายความร้อนที่อุณหภูมิสูงเป็นโลหะบอลวาล์วลอยโลหะ

การวางตำแหน่งผลิตภัณฑ์หลัก

บอลวาล์วพิเศษที่ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่มีอุณหภูมิสูงเป็นพิเศษใช้ตัววาล์วเหล็กหลอม ASTM A182 F316 ครีบกระจายความร้อนในตัว และระบบปิดผนึกแข็งระหว่างโลหะกับโลหะ สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงเป็นพิเศษที่ 545°C ทำให้สามารถตัดการทำงานได้อย่างปลอดภัยและควบคุมตัวกลางที่มีอุณหภูมิสูงได้อย่างน่าเชื่อถือ

ตารางพารามิเตอร์ข้อกำหนดทางเทคนิค

คุณสมบัติการออกแบบหลัก

1. ระบบซีลโลหะแข็งอุณหภูมิสูงพิเศษ

คู่ซีลโลหะผสมพิเศษ

ทรงกลม: ฐาน F316 + โลหะผสม Stellite 6 ที่พ่นด้วยความเร็วเหนือเสียง

บ่าวาล์ว: สปริงโหลด Inconel 718 + พื้นผิวซีล Stellite 21

การออกแบบการชดเชยความร้อน

กลุ่มสปริงจานถูกนำมาใช้เพื่อชดเชยความแตกต่างของการขยายตัวทางความร้อนที่อุณหภูมิสูง

ตรวจสอบให้แน่ใจว่าความดันจำเพาะการซีลคงที่ตลอดกระบวนการทั้งหมดตั้งแต่อุณหภูมิห้องจนถึง 545°C

กระบวนการปรับสภาพพื้นผิว

พื้นผิวการซีลขัดเงาเหมือนกระจกถึง Ra≤0.2μm

การออกแบบการไล่ระดับความแข็ง: พื้นผิว HRC 58-62, วัสดุพิมพ์ HRC 28-32

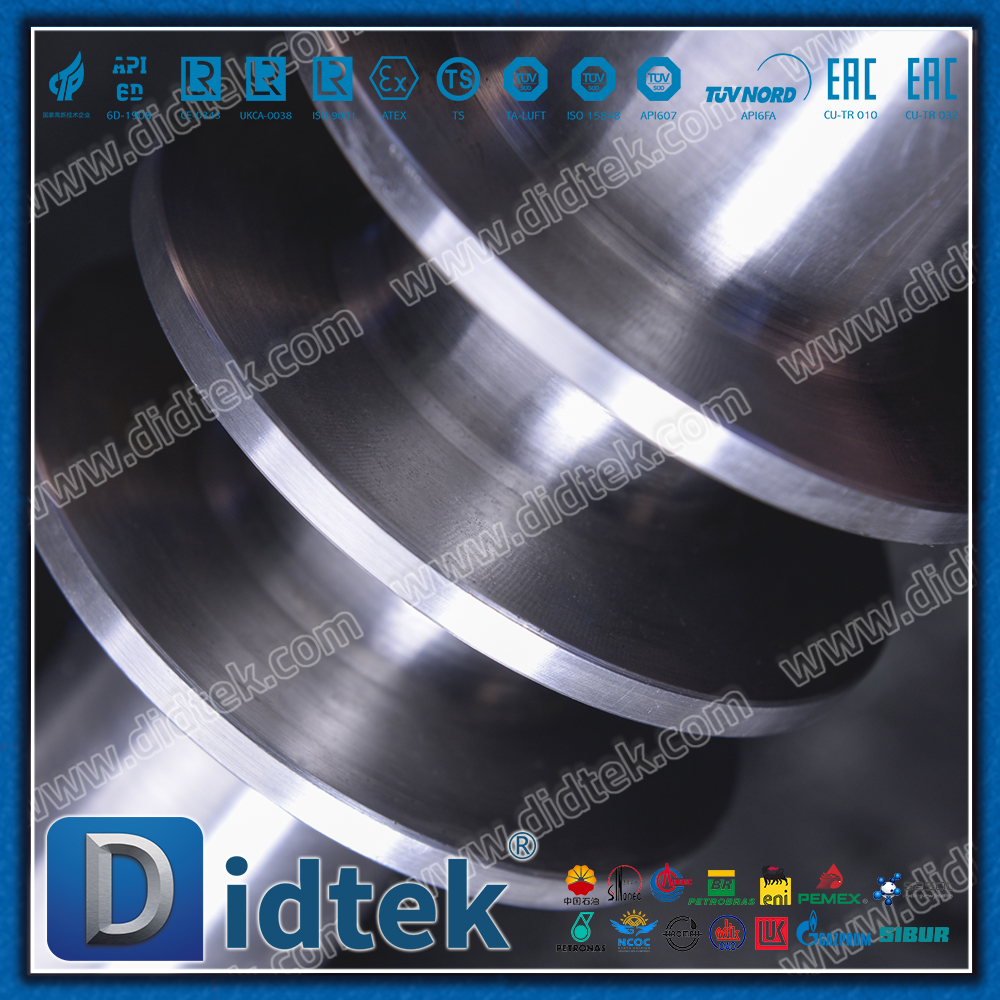

2. ระบบครีบกระจายความร้อนในตัว

การออกแบบการกระจายความร้อนที่มีประสิทธิภาพสูง

ครีบกระจายความร้อนแบบเรเดียลถูกรวมเข้ากับบริเวณฝาครอบวาล์วทำให้พื้นที่กระจายความร้อนเพิ่มขึ้น 300%

รูปร่างและระยะห่างของครีบปรับให้เหมาะสมโดยการคำนวณพลศาสตร์ของไหล (CFD)

ผลการควบคุมอุณหภูมิ

อุณหภูมิบริเวณก้านวาล์วลดลง 200-250°C (เมื่อเทียบกับการออกแบบที่ไม่มีการกระจายความร้อน)

ควรควบคุมอุณหภูมิในการทำงานของกล่องบรรจุให้ต่ำกว่า 345 ℃

ความสมบูรณ์ของโครงสร้าง

ครีบและฝาครอบวาล์วได้รับการหล่อหลอมเข้าด้วยกันโดยไม่มีความเข้มข้นของความเครียดจากความร้อน

มีความต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันและสามารถปรับให้เข้ากับการเปลี่ยนแปลงอุณหภูมิที่เกิดขึ้นบ่อยครั้งได้

3. เพิ่มระบบการบรรจุที่อุณหภูมิสูง

ซีลรวมหลายชั้น

ซีลหลัก: วงแหวนกราไฟท์ยืดหยุ่นเสริมแรง ทนต่ออุณหภูมิ 650°C

ซีลระดับกลาง: Inconel 718 สูบลมซีลรอง

ซีลกันฝุ่น: บรรจุใยเซรามิกพิเศษ

กลไกการชดเชยอัตโนมัติ

ชุดจานสปริงให้แรงจับยึดอย่างต่อเนื่อง

รองรับการเติมฟิลเลอร์ออนไลน์

คำอธิบายโดยละเอียดเกี่ยวกับข้อดีด้านประสิทธิภาพ

ประสิทธิภาพการทำงานที่อุณหภูมิสูง

ความเสถียรของวัสดุ: F316 สามารถใช้งานได้นานที่อุณหภูมิ 545°C เพื่อให้มั่นใจว่ามีการควบคุมการตกตะกอนของเฟส σ

ความน่าเชื่อถือในการปิดผนึก: หลังจากการทดสอบรอบความร้อน 1,000 ครั้ง (อุณหภูมิห้อง ↔545℃) ยังคงรักษาเกรดการปิดผนึก ANSI B16.104 Class V

เสถียรภาพในการทำงาน: อัตราการเปลี่ยนแปลงแรงบิดที่อุณหภูมิสูงน้อยกว่า 15%

ประสิทธิภาพการกระจายความร้อน

ข้อมูลที่วัดได้

เมื่ออุณหภูมิปานกลางคือ 545°C อุณหภูมิในบริเวณบรรจุก้านวาล์วจะอยู่ที่ ≤345°C

อุณหภูมิของอินเทอร์เฟซการติดตั้งแอคชูเอเตอร์คือ ≤200℃

อายุการใช้งาน

อายุการใช้งานของบรรจุภัณฑ์จะขยายออกไป 3 ถึง 5 เท่า

อายุการใช้งานของระบบแบริ่งจะขยายออกไป 2 ถึง 3 เท่า

ประสิทธิภาพด้านความปลอดภัย

ความปลอดภัยจากอัคคีภัย: ผ่านการทดสอบการทนไฟของ API 607 ​​เวอร์ชัน 4

การออกแบบป้องกันไฟฟ้าสถิตย์: ระบบป้องกันไฟฟ้าสถิตย์อุณหภูมิสูง ค่าความต้านทาน < 10Ω

ซีลฉุกเฉิน: อุปกรณ์มาตรฐานพร้อมระบบฉีดยาแนวฉุกเฉิน

ฟิลด์แอปพลิเคชันทั่วไป

อุตสาหกรรมปิโตรเคมี

ระบบการฟื้นฟูปฏิกิริยาหน่วยแคร็กตัวเร่งปฏิกิริยา

ท่อส่งน้ำมันและก๊าซอุณหภูมิสูงสำหรับหน่วยถ่านโค้กล่าช้า

ท่อทางเข้าและทางออกของเตาแคร็กเอทิลีน

พลังงานและไฟฟ้า

ระบบไอน้ำหลักของหน่วยอัลตร้าวิกฤตยิ่งยวด

ระบบไอเสียกังหันแก๊ส

ทางเข้าและทางออกของหม้อต้มความร้อนทิ้ง

อุตสาหกรรมโลหะวิทยา

ระบบกู้คืนก๊าซเตาอบโค้ก

ระบบบำบัดก๊าซไอเสียที่อุณหภูมิสูง

การควบคุมปานกลางในเตาบำบัดความร้อน

สาขาพิเศษ

ระบบผลิตไฟฟ้าพลังความร้อนจากแสงอาทิตย์

ระบบเสริมของโรงไฟฟ้านิวเคลียร์

ระบบตัวกลางความร้อนอุณหภูมิสูงสำหรับกระบวนการทางเคมี

สรุป

บอลวาล์วลอยตัวแบบครีบระบายความร้อนที่อุณหภูมิสูงโลหะ F316 ระบายความร้อนด้วยอุณหภูมิสูง ผ่านนวัตกรรมหลายมิติในด้านวัสดุศาสตร์ การออกแบบทางอุณหพลศาสตร์ และเทคโนโลยีการปิดผนึก ให้:

ความสามารถในอุณหภูมิที่สูงมาก: การทำงานที่เสถียรที่อุณหภูมิสูงถึง 545°C

โซลูชั่นการกระจายความร้อนแบบปฏิวัติวงการ: ครีบกระจายความร้อนในตัวช่วยให้มั่นใจในความปลอดภัยด้านอุณหภูมิของส่วนประกอบหลัก

รับประกันการซีลที่เชื่อถือได้: ระบบซีลโลหะผสมพิเศษเหมาะสำหรับสภาพการทำงานที่รุนแรง

อายุการใช้งานยาวนาน: อายุการใช้งานเพิ่มขึ้น 3 ถึง 5 เท่าที่อุณหภูมิสูง

กลุ่มลูกค้าที่เกี่ยวข้อง: ระบบท่อส่งก๊าซที่สำคัญในสภาวะที่มีอุณหภูมิสูงเป็นพิเศษในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน และโลหะวิทยา
