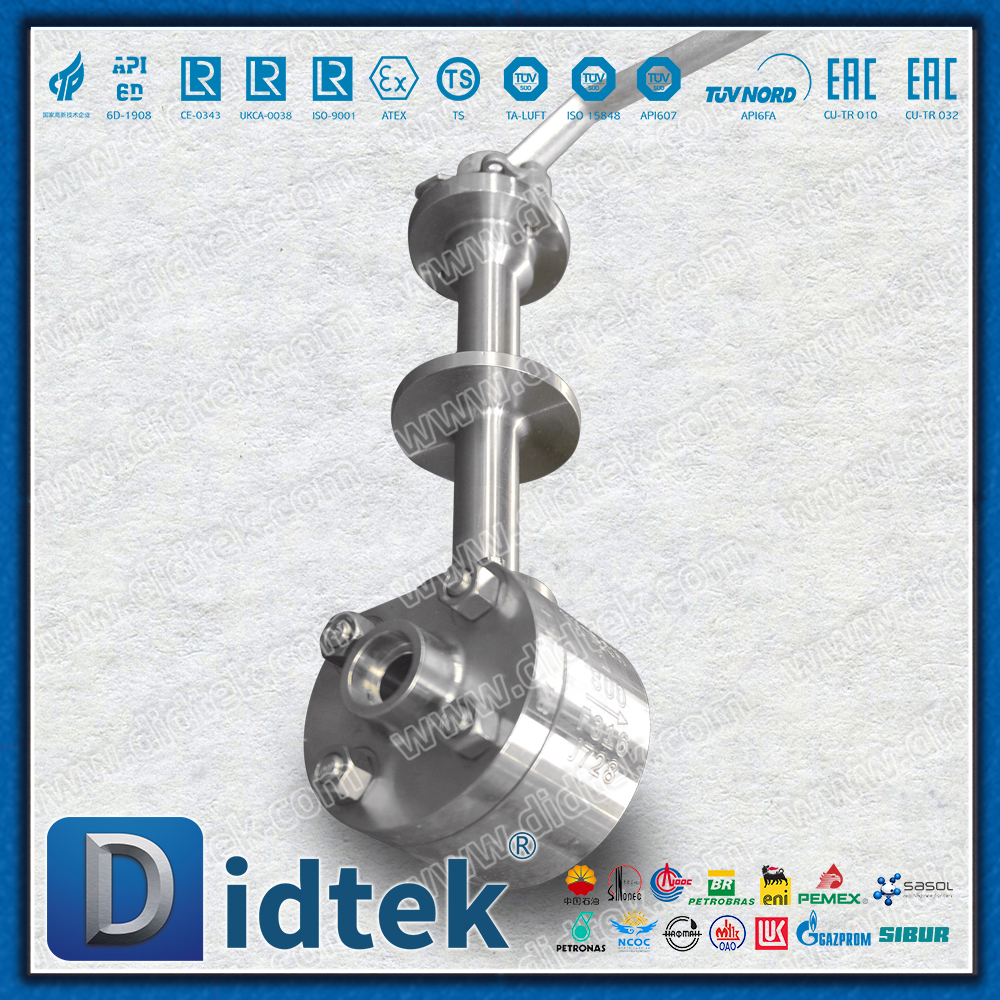

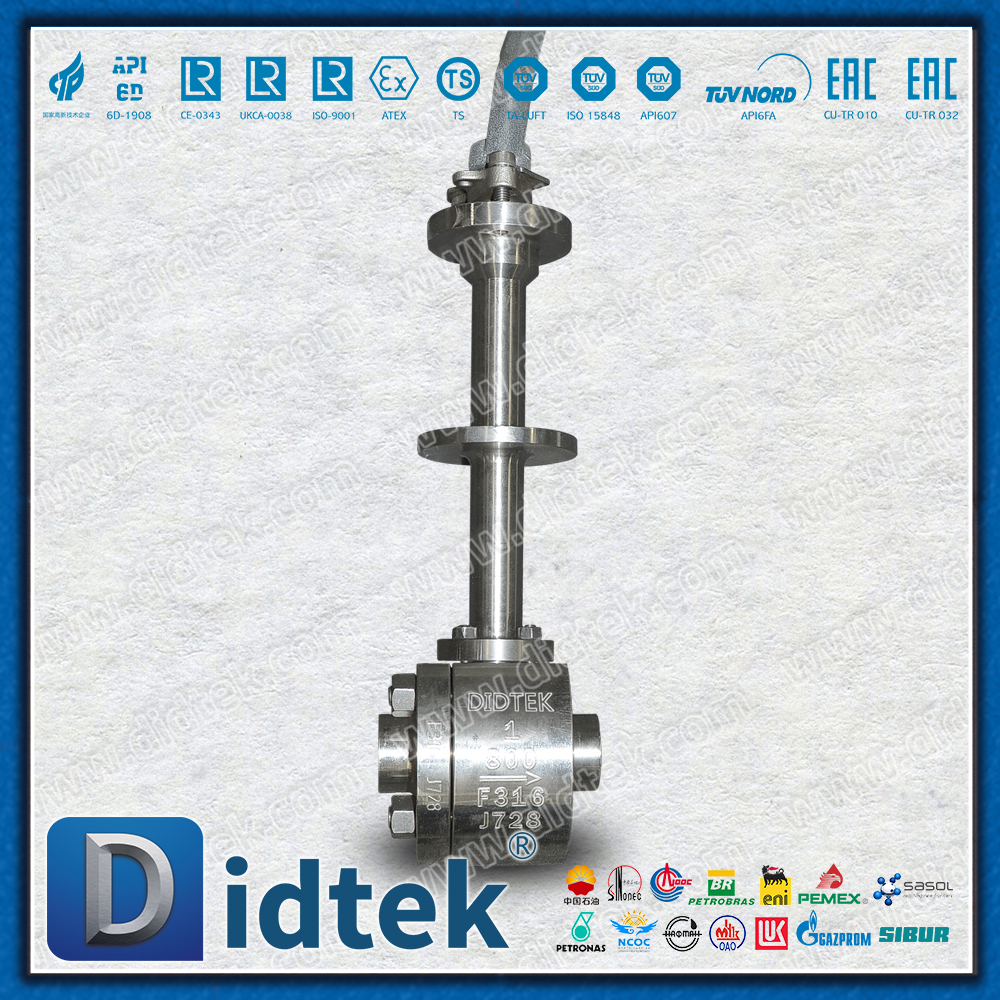

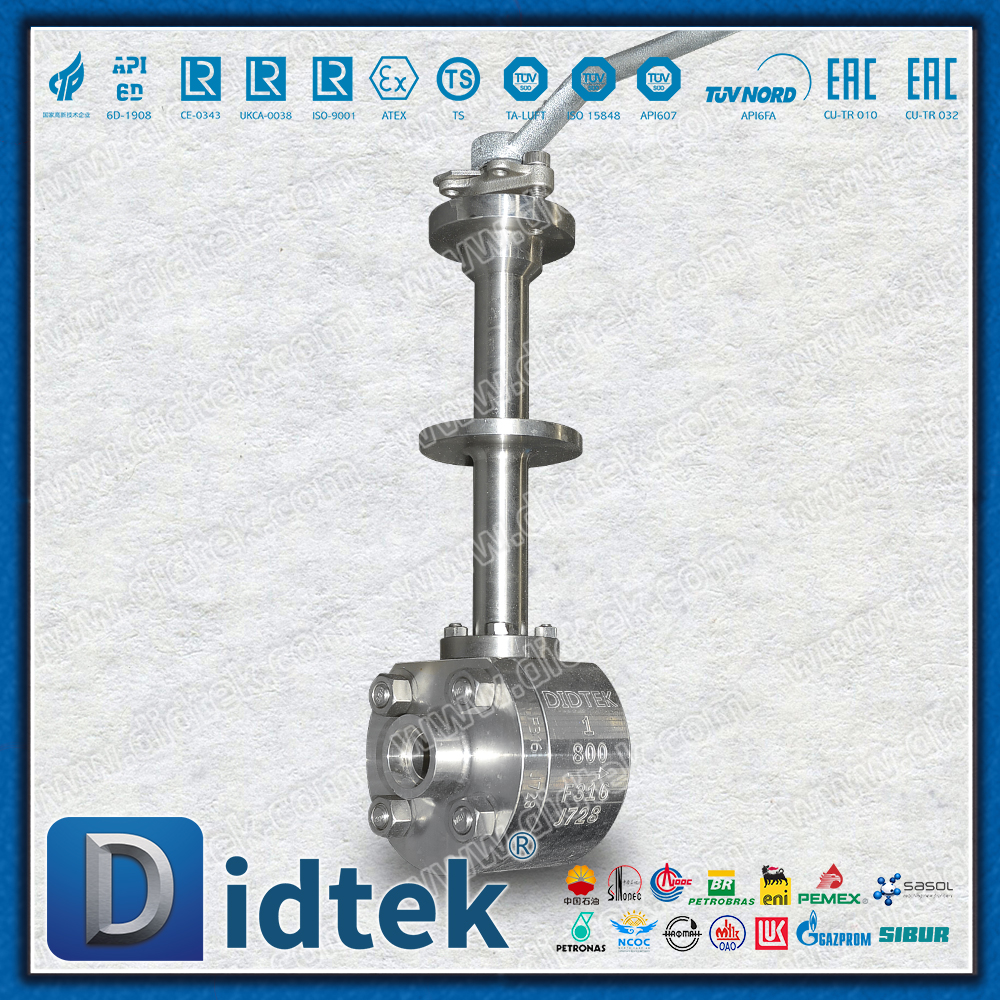

Cryogenic PCTFE Seat F316 บอลวาล์วเชื่อมซ็อกเก็ต

ภาพรวมผลิตภัณฑ์

บอลวาล์วเชื่อมซ็อกเก็ต PCTFE อุณหภูมิต่ำ F316 เป็นวาล์วพิเศษที่ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานของไครโอเจนิค ใช้ตัววาล์วหลอมสแตนเลส ASTM A182 F316 และติดตั้งบ่าวาล์ว PCTFE (โพลีคลอโรไตรฟลูออโรเอทิลีน) เชื่อมต่อด้วยการเชื่อมแบบซ็อกเก็ต โดยจะรักษาประสิทธิภาพการซีลที่ดีเยี่ยมและความสมบูรณ์ของโครงสร้างในสภาพแวดล้อมที่มีอุณหภูมิต่ำมากที่ -196°C และเป็นโซลูชั่นที่ดีเยี่ยมสำหรับการบำบัดตัวกลางแช่แข็ง เช่น ก๊าซธรรมชาติเหลว (LNG) ไนโตรเจนเหลว และออกซิเจนเหลว

ข้อกำหนดทางเทคนิค

คุณสมบัติของผลิตภัณฑ์

1. บ่าวาล์ว PCTFE อุณหภูมิต่ำพิเศษ

การปรับตัวอุณหภูมิต่ำเป็นพิเศษ

รักษาความยืดหยุ่นและประสิทธิภาพการซีลที่ดีเยี่ยมที่ -196°C

การซึมผ่านต่ำเป็นพิเศษช่วยป้องกันความเสียหายของบ่าวาล์วที่เกิดจากการทะลุผ่านปานกลาง

มีความต้านทานการไหลเย็นที่ดีเยี่ยม และสามารถรักษาพรีโหลดได้เป็นเวลานาน

ประสิทธิภาพทางกลที่โดดเด่น

กำลังรับแรงอัด ≥ 70 MPa (2-3 เท่าของ PTFE)

มีความแข็งสูงและทนต่อการสึกหรอได้ดีเยี่ยม

ความเข้ากันได้ทางเคมี

ทนต่อการกัดกร่อนด้วยกรด ด่าง และตัวทำละลายส่วนใหญ่

สามารถใช้ได้กับสื่อแช่แข็งเช่น LNG ไนโตรเจนเหลว และออกซิเจนเหลว

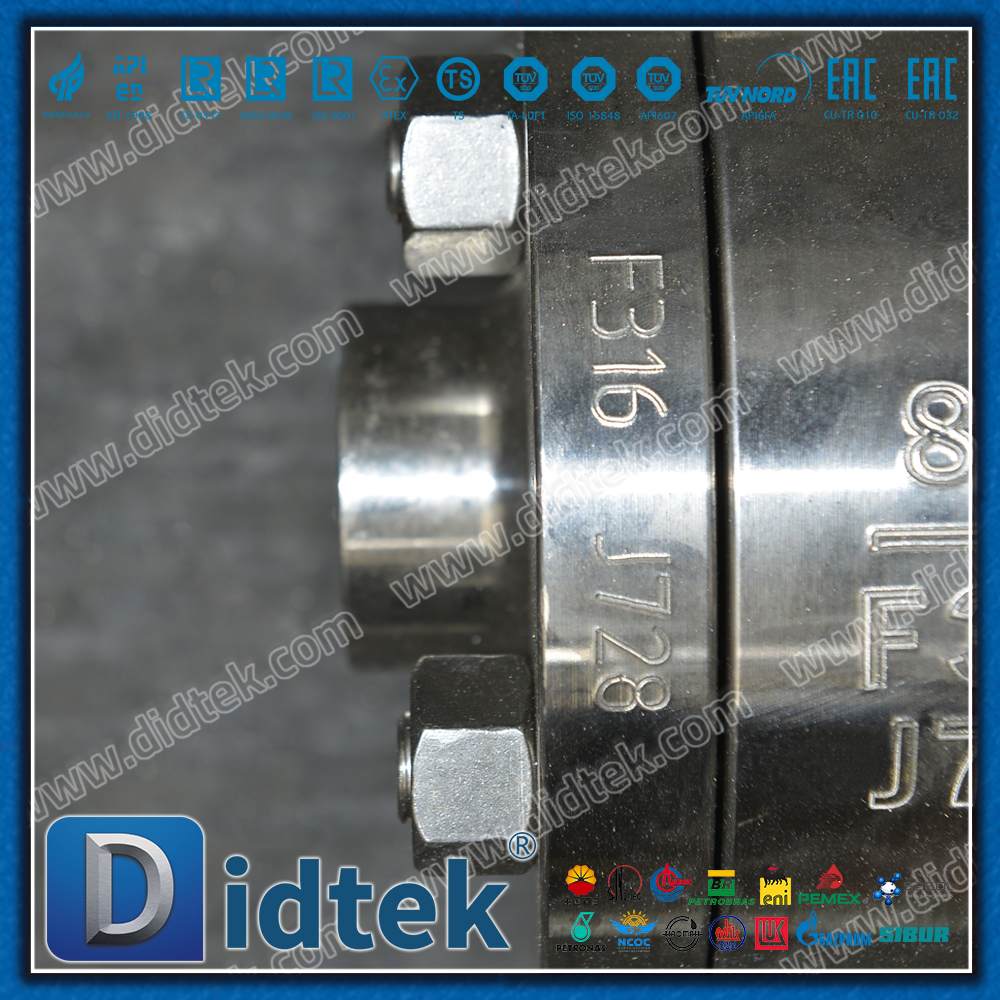

2. การบำบัดด้วยความเย็นด้วยความเย็นของเหล็กกล้าไร้สนิม F316

รับประกันความเหนียวที่อุณหภูมิต่ำ

ชิ้นส่วนที่รองรับความดันทั้งหมดจะต้องผ่านการบำบัดด้วยความเย็นจัดแบบลึกที่อุณหภูมิ -196°C

ขจัดความเครียดจากการผลิตและสร้างเสถียรภาพให้กับโครงสร้างองค์กร

รับประกันความทนทานต่อแรงกระแทกที่อุณหภูมิต่ำ

การรับรองวัสดุ

จัดทำใบรับรองวัสดุตาม 3.1

พลังงานกระแทกที่อุณหภูมิต่ำคือ ≥ 41 J@ -196℃

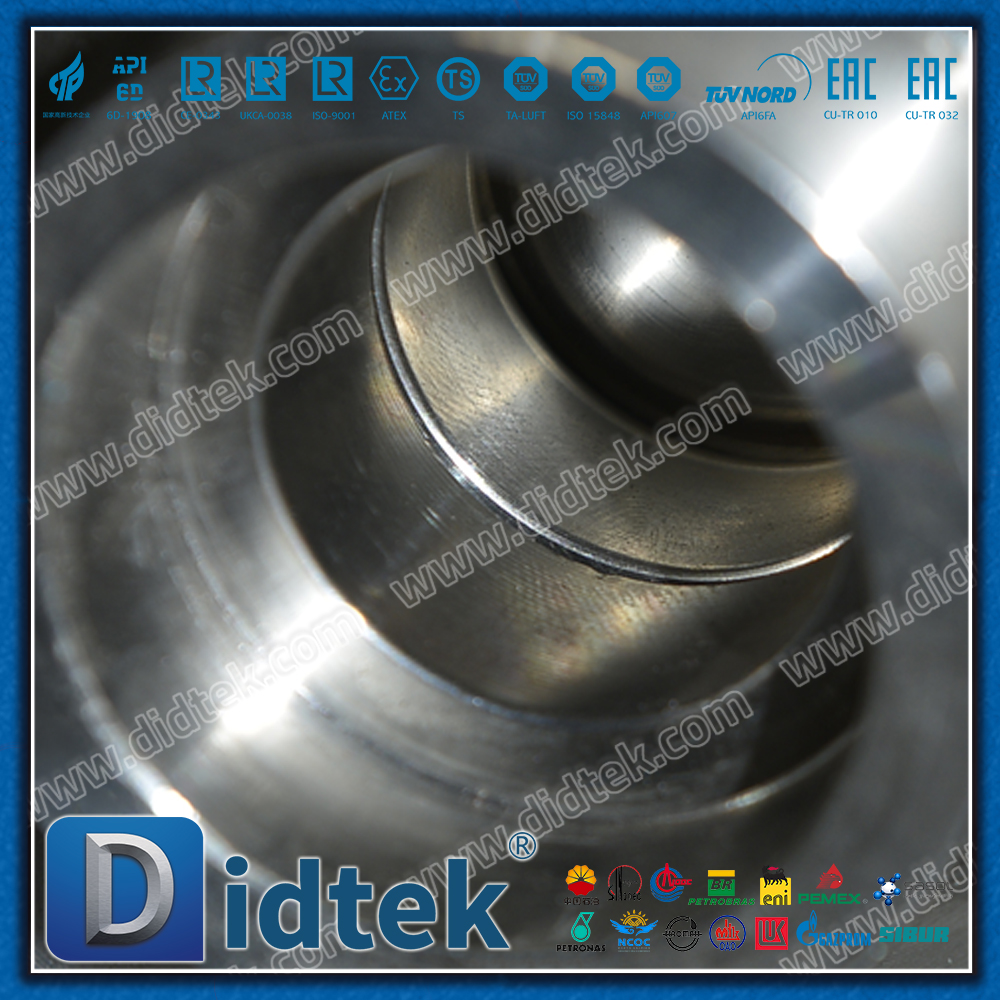

3. การออกแบบการเชื่อมต่อซ็อกเก็ตเชื่อม

การเชื่อมต่อแบบถาวร

มันถูกเชื่อมเป็นหนึ่งเดียวกับระบบท่อเพื่อให้เกิดการเชื่อมต่อที่ไม่มีการรั่วไหล

เหมาะสำหรับสภาพการทำงานที่มีแรงดันสูงและการสั่นสะเทือน

ประหยัดพื้นที่ในการติดตั้งและมีรูปลักษณ์ที่เรียบร้อย

การเพิ่มประสิทธิภาพการเชื่อม

การออกแบบเอียงเป็นไปตามมาตรฐาน ASME B16.25

สำรองค่าเผื่อที่เหมาะสมสำหรับการหดตัวของการเชื่อม

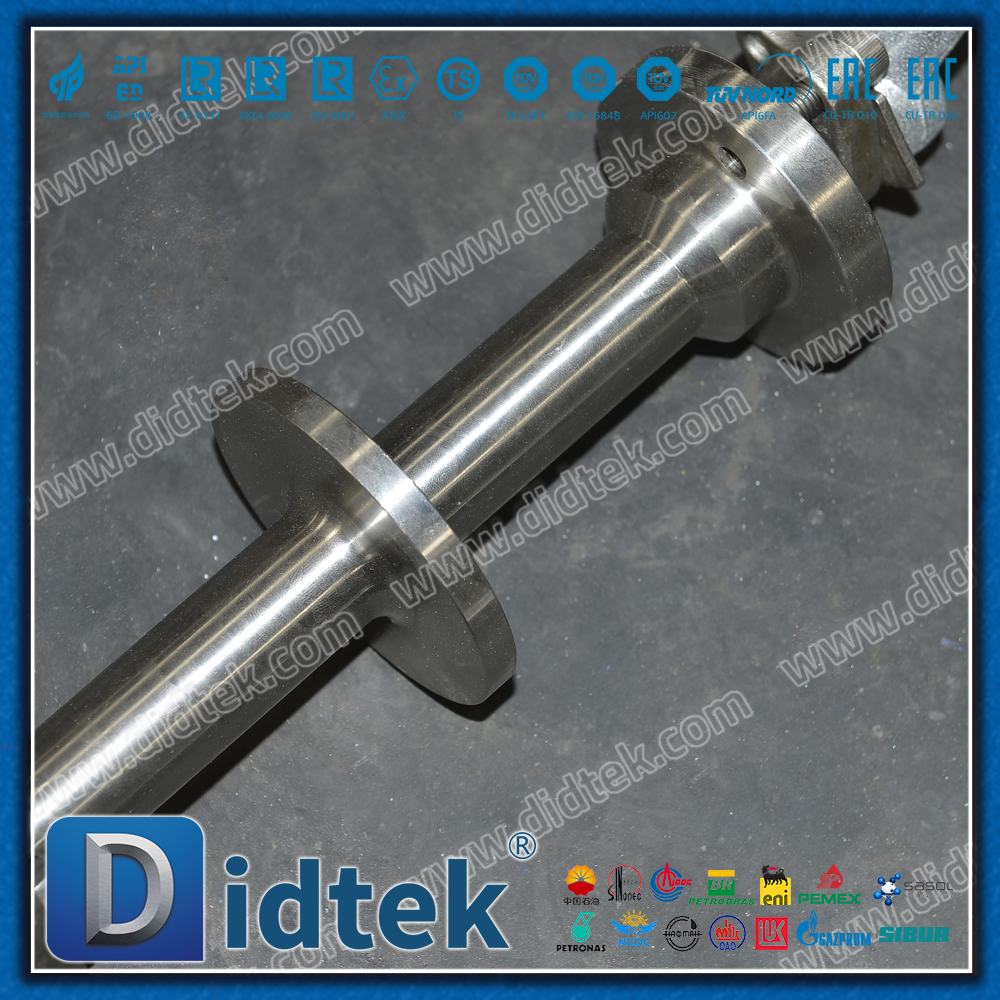

4. โครงสร้างคอขยายอุณหภูมิต่ำ

ฉนวนกันความร้อนที่มีประสิทธิภาพ

ขยายคอวาล์วเพื่อให้แน่ใจว่าอุณหภูมิของกล่องบรรจุสูงกว่า 0 ℃

ป้องกันไม่ให้ก้านวาล์วติดเนื่องจากน้ำแข็ง

มีความยาวมาตรฐานและความยาวที่กำหนดเอง

การออกแบบฉนวนความเย็น

มีแหวนยึดชั้นฉนวนความเย็นอยู่ที่พื้นผิวด้านนอกของคอวาล์ว

สะดวกสำหรับการสร้างชั้นฉนวนความเย็นอย่างต่อเนื่อง

5. ระบบปิดผนึกพิเศษสำหรับการบำบัดด้วยความเย็นจัด

การบรรจุหลายระดับ

ซีลหลัก: กราไฟท์ยืดหยุ่นที่อุณหภูมิต่ำ

ซีลรอง: โครงสร้างเบลโลว์ (อุปกรณ์เสริม)

การซีลกันฝุ่น: วัสดุอุณหภูมิต่ำพิเศษ

การออกแบบป้องกันการล็อค

การชดเชยอุณหภูมิต่ำสำหรับช่องว่างระหว่างบอลกับบ่าวาล์ว

ป้องกันการติดขัดที่เกิดจากการหดตัวที่อุณหภูมิต่ำ

สาขาการสมัคร

1. ก๊าซธรรมชาติเหลว

ระบบรับขนและขนถ่าย LNG

ไปป์ไลน์กระบวนการหน่วยเหลว

การควบคุมทางเข้าและทางออกของถังเก็บ

วาล์วปิดด้านหน้าเครื่องสร้างไอระเหย

2. ก๊าซอุตสาหกรรม

ท่อออกซิเจนเหลว/ไนโตรเจนเหลวสำหรับหน่วยแยกอากาศ

ระบบป้อนและระบายถังเก็บของเหลว

ระบบการขนถ่ายรถบรรทุกแทงค์

ทางเข้าและทางออกของปั๊มถ่ายเทของเหลวแบบไครโอเจนิก

3. สารเคมีชนิดพิเศษ

ระบบตัวทำละลายอุณหภูมิต่ำ

อุปกรณ์ทำก๊าซเหลวแบบพิเศษ

อุปกรณ์ทดลองอุณหภูมิต่ำพิเศษ

4. พลังงานใหม่

ระบบกักเก็บไฮโดรเจนเหลว

ระบบระบายความร้อนด้วยตัวนำยิ่งยวด

เชื้อเพลิงแช่แข็งในอวกาศ

สรุป

บ่าวาล์ว PCTFE ที่อุณหภูมิต่ำ F316 บอลวาล์วเชื่อมด้วยซ็อกเก็ต ผ่านการผสมผสานที่ลงตัวของวัสดุอุณหภูมิต่ำโดยเฉพาะ โครงสร้างไครโอเจนิกที่ได้รับการปรับปรุงให้เหมาะสม และกระบวนการผลิตที่แม่นยำ มอบให้แก่อุตสาหกรรมไครโอเจนิค

การปิดผนึกด้วยอุณหภูมิเย็นที่เชื่อถือได้: บ่าวาล์ว PCTFE คงความยืดหยุ่นดีเยี่ยมที่ -196°C

อายุการใช้งานยาวนาน: การบำบัดด้วยความเย็นจัดอย่างล้ำลึกช่วยให้มั่นใจได้ถึงความเสถียรที่อุณหภูมิต่ำของวัสดุ

การเชื่อมต่อที่ปลอดภัยอย่างแน่นอน: การเชื่อมต่อแบบเชื่อมซ็อกเก็ตทำให้เกิดการรั่วไหลเป็นศูนย์อย่างถาวร

การบำรุงรักษาที่สะดวก: การออกแบบโมดูลาร์รองรับการบำรุงรักษาอย่างรวดเร็ว

ผลิตภัณฑ์นี้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับสาขาเคมี LNG ก๊าซอุตสาหกรรม และเคมีแช่แข็ง ด้วยประสิทธิภาพที่อุณหภูมิต่ำที่โดดเด่นและคุณภาพที่เชื่อถือได้ จึงให้การรับประกันที่ปลอดภัยและเชื่อถือได้สำหรับการบำบัดตัวกลางไครโอเจนิก
