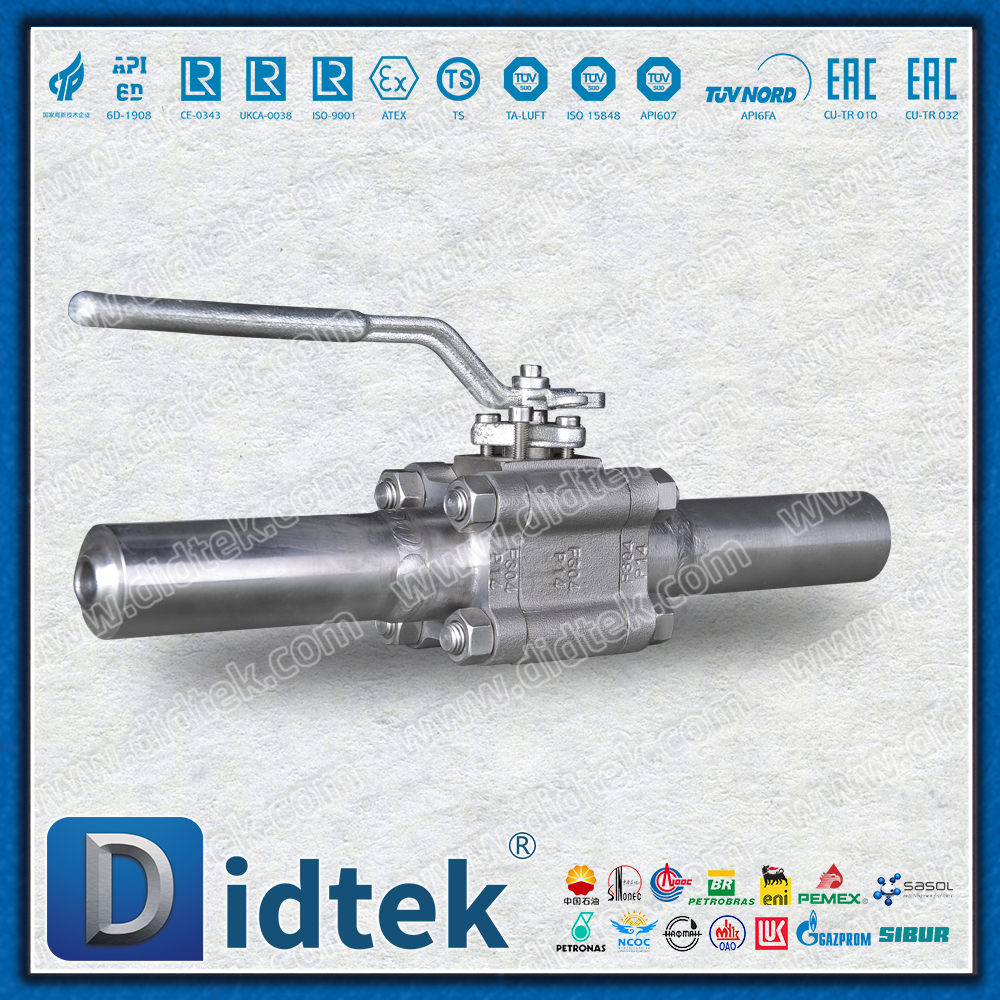

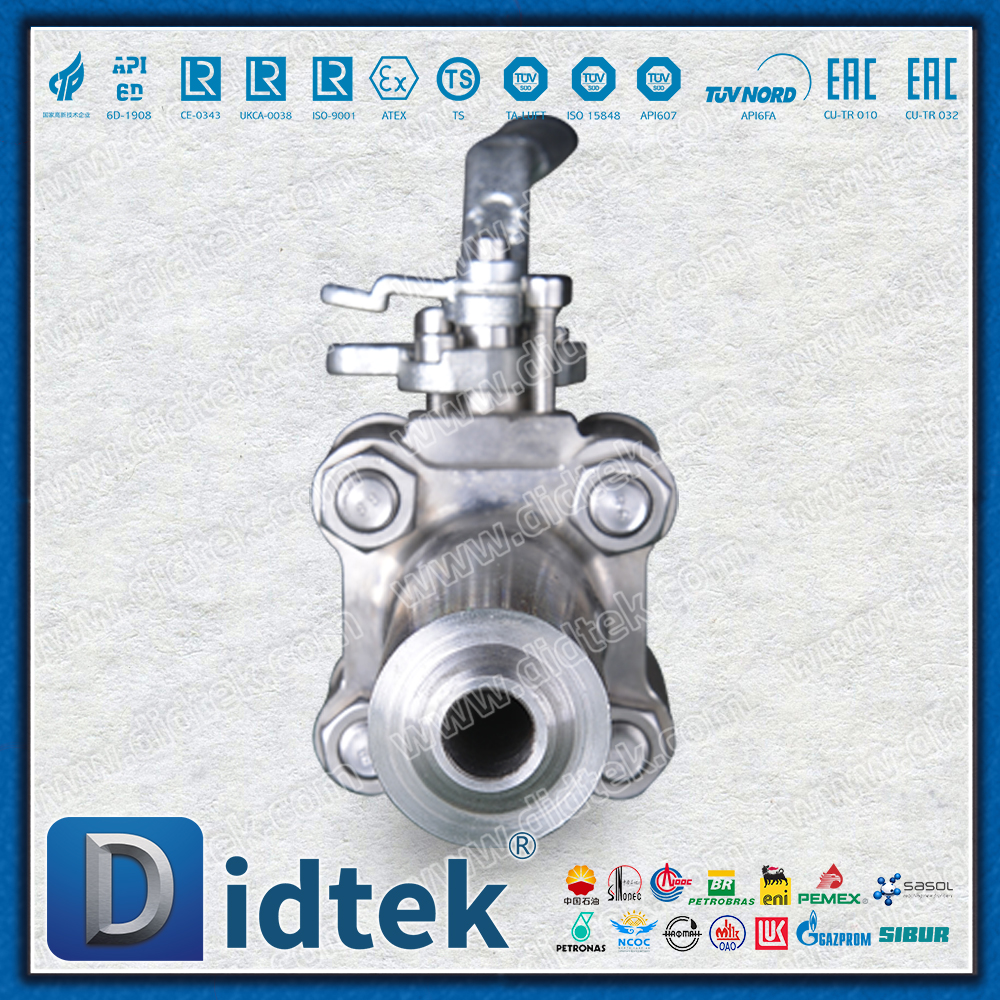

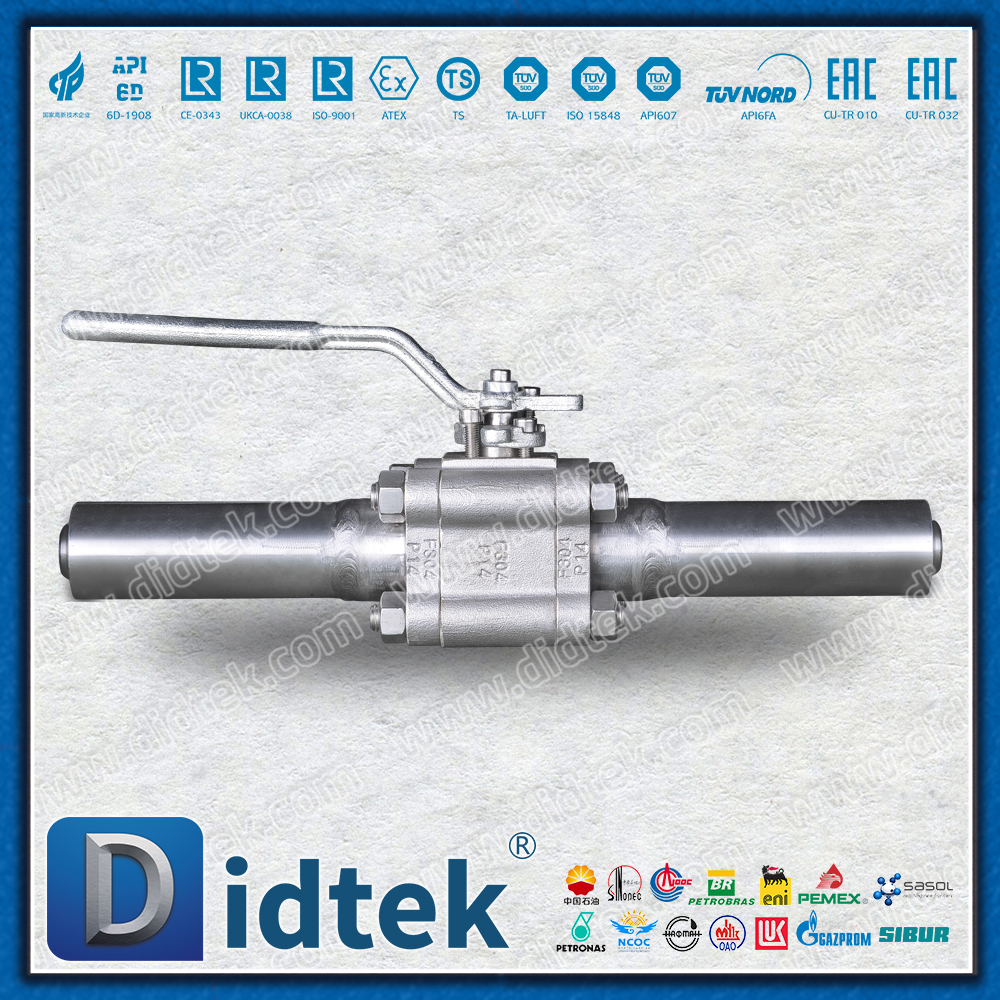

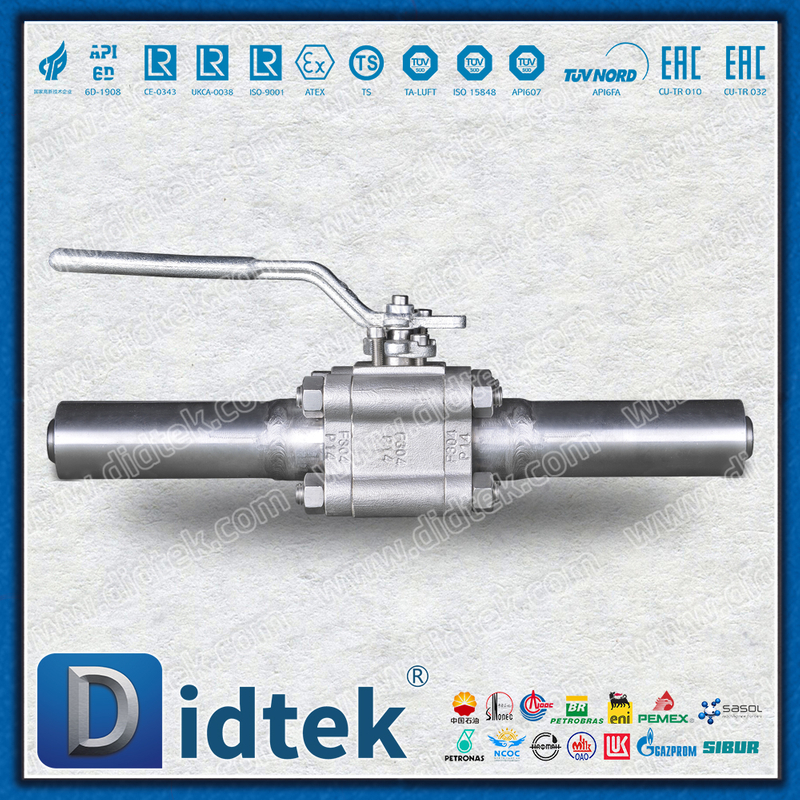

การวางตำแหน่งผลิตภัณฑ์หลัก
วาล์วอุตสาหกรรมประสิทธิภาพสูงพร้อมการออกแบบโมดูลาร์สามชิ้น ตัววาล์วเหล็กหลอม ASTM A182 F304 พร้อมฝาปิดวาล์วเชื่อมต่อแบบขยายและอุปกรณ์ล็อคเพื่อความปลอดภัย การออกแบบนี้คำนึงถึงความสะดวกในการบำรุงรักษา การปรับตัวให้เข้ากับสภาพการทำงานที่รุนแรงและความปลอดภัยในการปฏิบัติงาน และเหมาะสำหรับระบบท่ออุตสาหกรรมที่ต้องการการบำรุงรักษาบ่อยครั้งหรือการจัดการที่เข้มงวด
รายละเอียดข้อกำหนดทางเทคนิค
| หมวดหมู่พารามิเตอร์ | ข้อกำหนดโดยละเอียด |
| โครงสร้างตัววาล์ว | การเชื่อมต่อสายฟ้าสามชิ้น |
| วัสดุหลัก | ASTM A182 F304 (เหล็กกล้าไร้สนิมปลอมแปลง) |

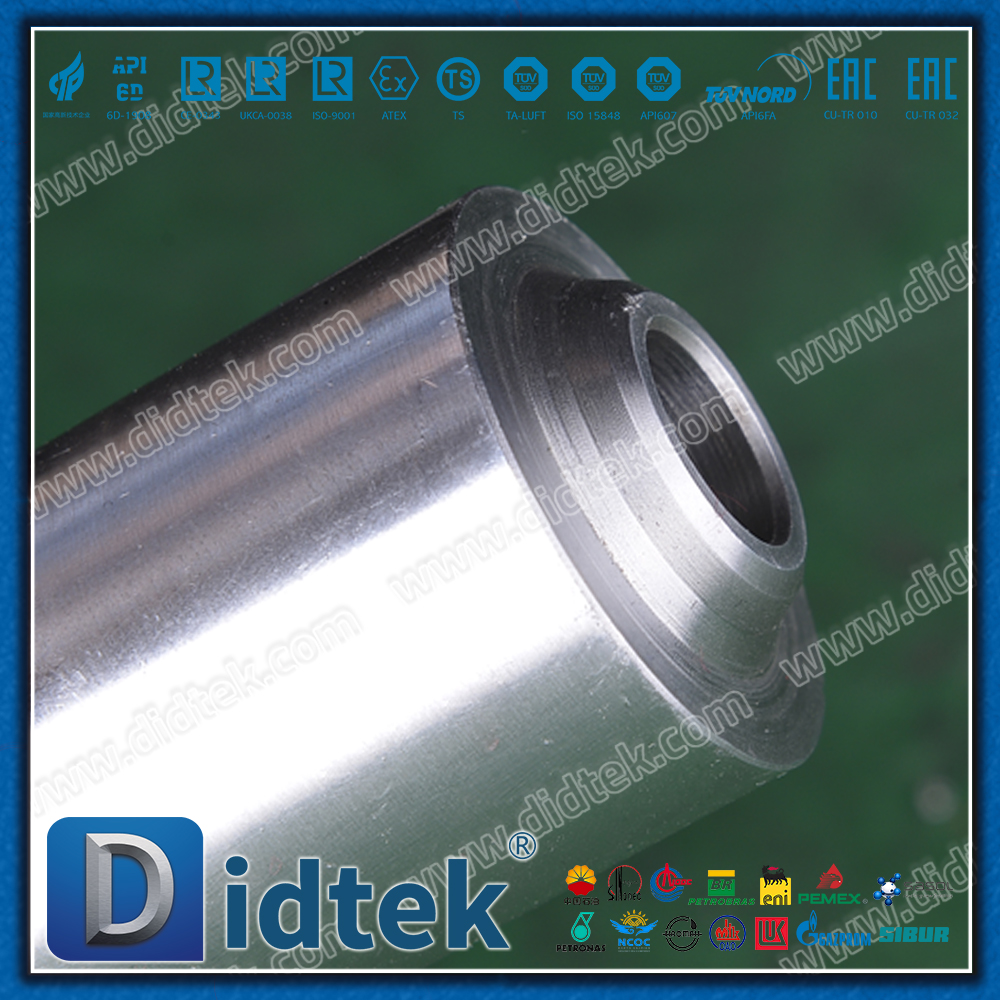

| วิธีการเชื่อมต่อ | หน้าแปลน RF/ร่อง RTJ/ปลายเชื่อมชน (ตามต้องการ) |
| ระดับความดัน | คลาส 150 ถึงคลาส 600 (PN16 ถึง PN100) |
| ขยายความยาวคอ | มาตรฐาน 150 มม. / 250 มม. หรือปรับแต่งตามต้องการ |
| อุปกรณ์ล็อค | ที่จับล็อคแบบหมุนสี่แฉก, รูกุญแจคู่มาตรฐาน |
| อุณหภูมิการออกแบบ | -196°C ถึง +540°C (ขึ้นอยู่กับระดับแรงดัน) |
| สื่อที่เกี่ยวข้อง | น้ำ ไอน้ำ ผลิตภัณฑ์น้ำมัน แก๊ส สารเคมีที่มีฤทธิ์กัดกร่อน |
คุณสมบัติการออกแบบหลัก

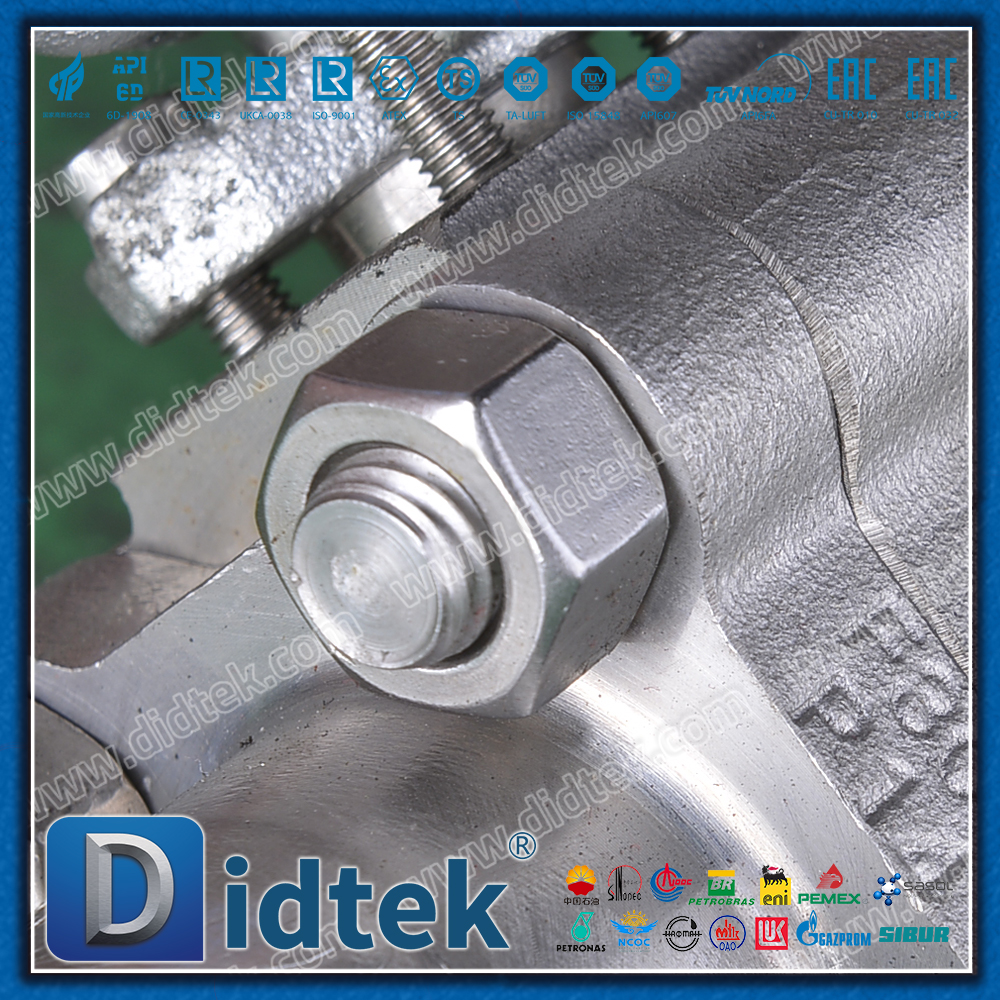

1.โครงสร้างโมดูลาร์สามชิ้น
การบำรุงรักษาที่สะดวก: ไม่จำเป็นต้องถอดวาล์วออกจากท่อ เพียงคลายโบลต์ตรงกลางเพื่อถอดส่วนตรงกลางของตัววาล์วออก และเปลี่ยนบ่าวาล์วภายใน บอล และชิ้นส่วนอื่นๆ อย่างรวดเร็ว ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาและการหยุดทำงานได้อย่างมาก
การบำรุงรักษาแบบออนไลน์: รองรับการบำรุงรักษาแบบออนไลน์ เหมาะอย่างยิ่งสำหรับโฟลว์กระบวนการต่อเนื่องที่ไม่สามารถปิดระบบได้
โครงสร้างที่มั่นคง: การเชื่อมต่อแบบโบลต์มีความแข็งแรงสูง ทำให้มั่นใจในความสมบูรณ์ของซีลภายใต้แรงดันสูง
2. ตัววาล์วเหล็กหลอม F304
ประสิทธิภาพที่โดดเด่น: หล่อและขึ้นรูปโดยมีทิศทางการไหลของเกรนที่ดีกว่า มีความแข็งแรงสูง ทนทานต่อแรงกระแทก และต้านทานความเมื่อยล้าเมื่อเทียบกับการหล่อ
ความต้านทานการกัดกร่อน: F304 (สแตนเลส 304) มีความต้านทานการกัดกร่อนที่ดีเยี่ยมต่อสารเคมีและบรรยากาศหลากหลายชนิด
ปริมาณคาร์บอนต่ำ: ควบคุมการตกตะกอนของคาร์ไบด์ได้อย่างมีประสิทธิภาพ และมีความต้านทานต่อการกัดกร่อนตามขอบเกรนได้ดีเยี่ยม
3. ฝาครอบวาล์วเชื่อมต่อแบบขยาย
ฉนวนกันความร้อน/การเก็บรักษาความเย็น: คอวาล์วที่ขยายออกจะสร้างโซนฉนวนกันความร้อนที่มีประสิทธิภาพระหว่างภายในวาล์วและแอคชูเอเตอร์ด้านบน ช่วยลดการนำความร้อนปานกลางไปยังก้านวาล์วและกล่องบรรจุ ปกป้องบรรจุภัณฑ์ซีลและยืดอายุการใช้งาน นอกจากนี้ยังใช้ได้กับสภาพการทำงานที่อุณหภูมิต่ำและสามารถป้องกันการเกิดน้ำค้างแข็งได้
เหมาะสำหรับการติดตั้งแบบพิเศษ: ใช้ได้กับสถานการณ์การติดตั้ง เช่น การฝังลึก ภายในกล่องฉนวน หรือในกรณีที่ต้องมีระยะห่างที่ปลอดภัยจากอุปกรณ์ที่มีอุณหภูมิสูง

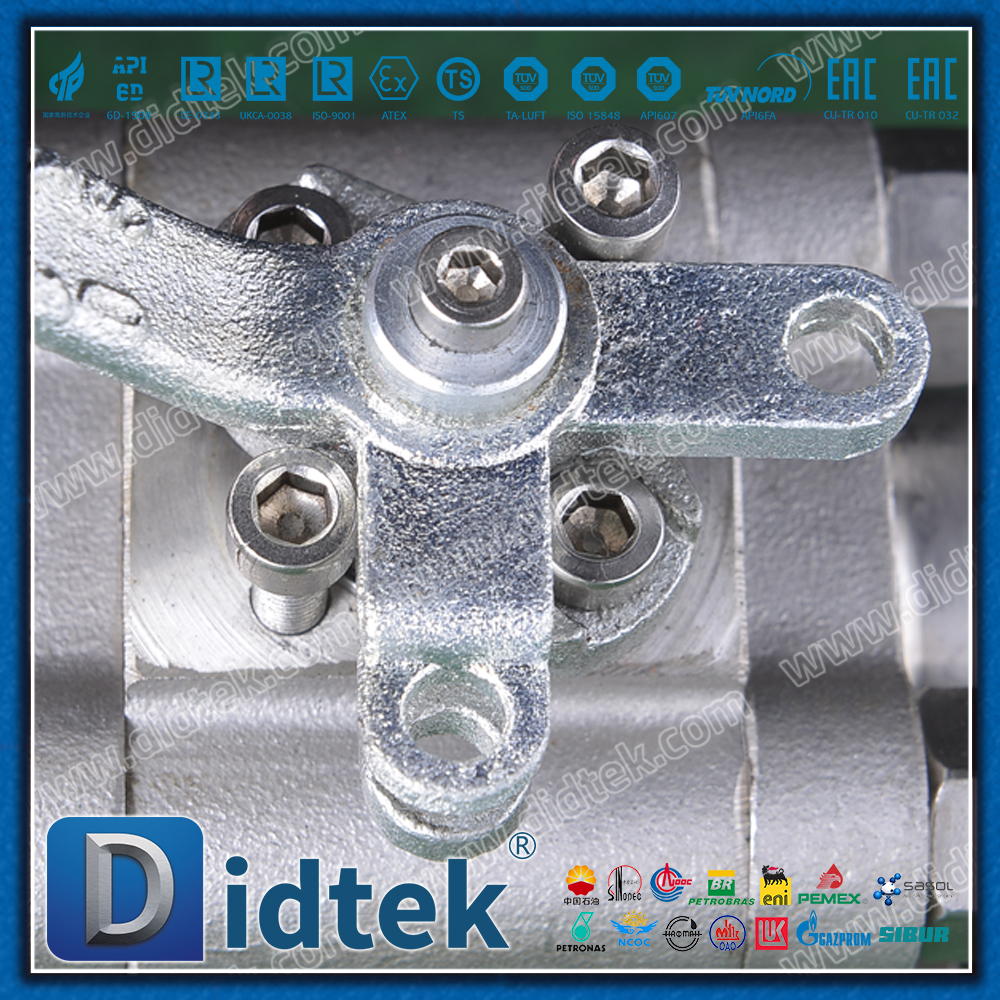

4. อุปกรณ์ล็อคเพื่อความปลอดภัยในตัว
การแยกความปลอดภัย: เป็นไปตามมาตรฐาน LOTO วาล์วจะถูกล็อคในตำแหน่งเปิดสุดหรือปิดสุดโดยใช้แม่กุญแจเพื่อป้องกันการทำงานผิดพลาดและมั่นใจในความปลอดภัยของบุคลากรและอุปกรณ์
การระบุตัวตนที่ใช้งานง่าย: ที่จับมักจะมีลูกศรบ่งชี้ 'เปิด/ปิด' ที่ชัดเจนและตัวบ่งชี้สถานะการล็อค
การออกแบบที่มีความแข็งแรงสูง: กลไกการล็อคมีความทนทานและทนทาน สามารถทนต่อการทำงานของแรงภายนอกที่ผิดปกติได้
ประสิทธิภาพและข้อดี
ความน่าเชื่อถือสูง: วัสดุเหล็กหลอมและการออกแบบโมดูลาร์ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวภายใต้สภาพการทำงานที่สมบุกสมบัน
ความประหยัดในการบำรุงรักษา: โครงสร้างสามชิ้นทำให้งานบำรุงรักษาเร็วขึ้นและถูกลง และการออกแบบเส้นผ่านศูนย์กลางเต็มช่วยให้ทำความสะอาดท่อได้ง่ายขึ้น
ความปลอดภัยในการทำงาน: อุปกรณ์ล็อคให้การรับประกันความปลอดภัยที่สำคัญสำหรับการสลับกระบวนการและการบำรุงรักษาอุปกรณ์
ความสามารถในการปรับเปลี่ยนได้กว้าง: การออกแบบส่วนคอแบบขยายทำให้สามารถทนต่ออุณหภูมิสูงและต่ำได้ รวมถึงสภาพแวดล้อมการติดตั้งแบบพิเศษ
ฟิลด์แอปพลิเคชันทั่วไป
อุตสาหกรรมปิโตรเคมี: กระบวนการไปป์ไลน์ โดยเฉพาะจุดวิกฤติที่ต้องมีการบำรุงรักษาเป็นประจำหรือการล็อคเพื่อความปลอดภัย
พลังงานและพลังงาน: ระบบไอน้ำ น้ำป้อนหม้อไอน้ำ ระบบน้ำหล่อเย็น
สารเคมีและยาชั้นดี: ท่อส่งสำหรับตัวกลางที่มีฤทธิ์กัดกร่อนซึ่งมีข้อกำหนดด้านความสะอาดและการบำรุงรักษา
สาธารณูปโภค: การแยกและการควบคุมโรงบำบัดก๊าซและน้ำในเมือง
การตั้งค่าทางอุตสาหกรรมใดๆ ที่ต้องมีการดำเนินการตามขั้นตอนการปฏิบัติงานด้านความปลอดภัย (LOTO) อย่างเข้มงวด
คู่มือการเลือก
โปรดยืนยันพารามิเตอร์ต่อไปนี้เมื่อเลือกรุ่น
ประเภทของวาล์ว (เช่น บอลวาล์ว, สต็อปวาล์ว)
เส้นผ่านศูนย์กลางที่กำหนด (DN) และพิกัดแรงดัน (PN/คลาส)
เชื่อมต่อมาตรฐานด้วยรูปทรงของพื้นผิวซีล
ข้อกำหนดด้านความยาวเฉพาะสำหรับการยืดคอ
ประเภทของอุปกรณ์ล็อค (ล็อคมือจับ ฝาครอบวาล์วล็อค ฯลฯ )
โหมดการทำงาน (ธรรมดา, กระปุกเกียร์, แอคชูเอเตอร์นิวแมติก/ไฟฟ้า)
สรุป
วาล์วเหล็กฟอร์จชนิดขยาย F304 สามชิ้นพร้อมอุปกรณ์ล็อคเป็นโซลูชันวาล์วอุตสาหกรรมระดับไฮเอนด์ที่รวมการบำรุงรักษาที่สะดวก การปรับให้เข้ากับสภาพการทำงาน และความปลอดภัยในการปฏิบัติงาน ไม่เพียงแต่เป็นส่วนประกอบควบคุมที่เชื่อถือได้สำหรับของเหลวในท่อเท่านั้น แต่ยังเป็นส่วนสำคัญของระบบการจัดการความปลอดภัยทางอุตสาหกรรมสมัยใหม่อีกด้วย เหมาะอย่างยิ่งสำหรับการรับภาระหนัก ณ จุดการใช้งานที่สำคัญซึ่งมีการบำรุงรักษาบ่อยครั้ง สภาพการทำงานที่สมบุกสมบัน และข้อกำหนดด้านความปลอดภัยที่สูงมาก
| ยี่ห้อ | ดิดเทค |
| โครงสร้าง | ลูกบอล |
| วัสดุวาล์ว | Didtek จำหน่ายเหล็กหล่อ สแตนเลส อัลลอยพิเศษ CI, DI ฯลฯ |
| ประเภทวาล์ว | Didtek ผลิต บอลวาล์ว |
| การทดสอบวาล์ว | ปริมาณ 100% ทดสอบก่อนจัดส่ง |
| รับประกันวาล์ว | 18 เดือนหลังการจัดส่งและ 12 เดือนหลังจากติดตั้ง |
| โครงสร้างวาล์ว | บอลวาล์ว |
| การส่งมอบวาล์ว | 15 - 30 วัน |
| ตัวอย่างวาล์ว | ตัวอย่างมีให้โดย Didtek Valve |
| สีของวาล์ว | คำขอของลูกค้า |
| การบรรจุวาล์ว | กล่องไม้อัดสำหรับบอลวาล์ว |
| ขั้นต่ำ | 1 ชุด |
| ใบรับรองวาล์ว | API6D/CE/ISO9001/ISO14001 |
| สถานที่กำเนิด | เจ้อเจียง, จีน (แผ่นดินใหญ่) |
| รายละเอียดการจัดส่ง: | จัดส่งภายใน 15-30 วันหลังการชำระเงิน |
| Port | เซี่ยงไฮ้หรือหนิงโป |
| เงื่อนไขการชำระเงิน | L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน |
