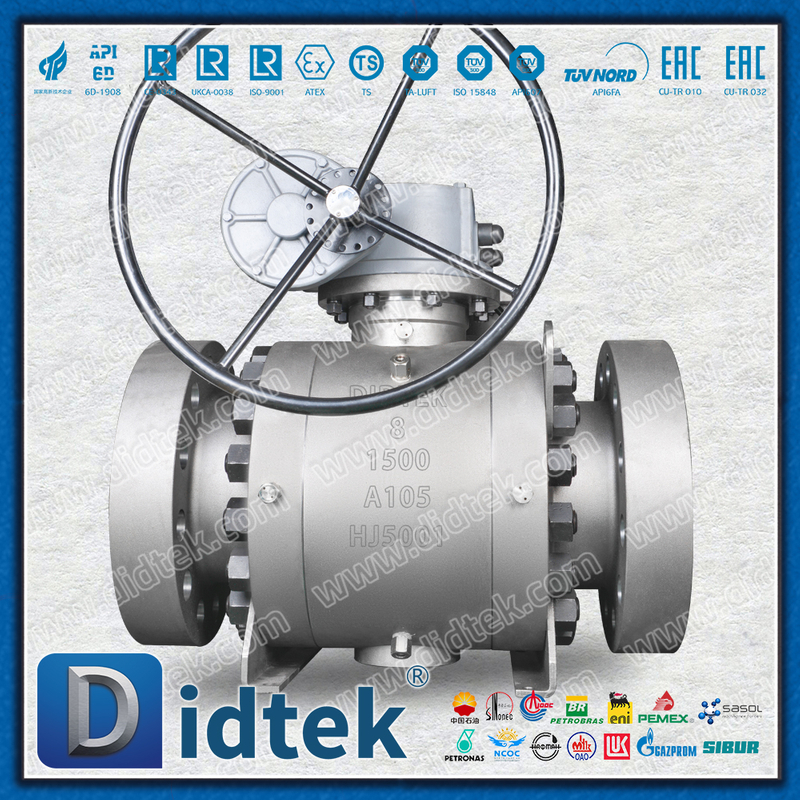

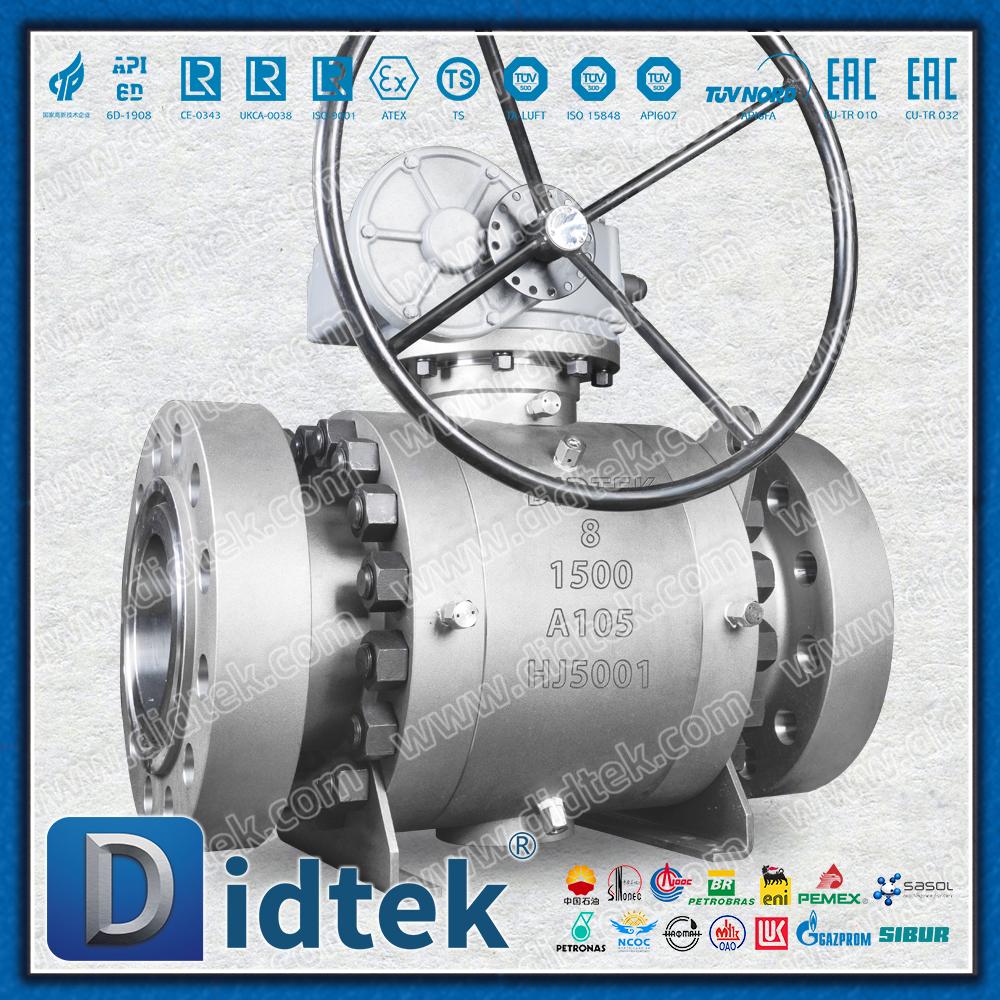

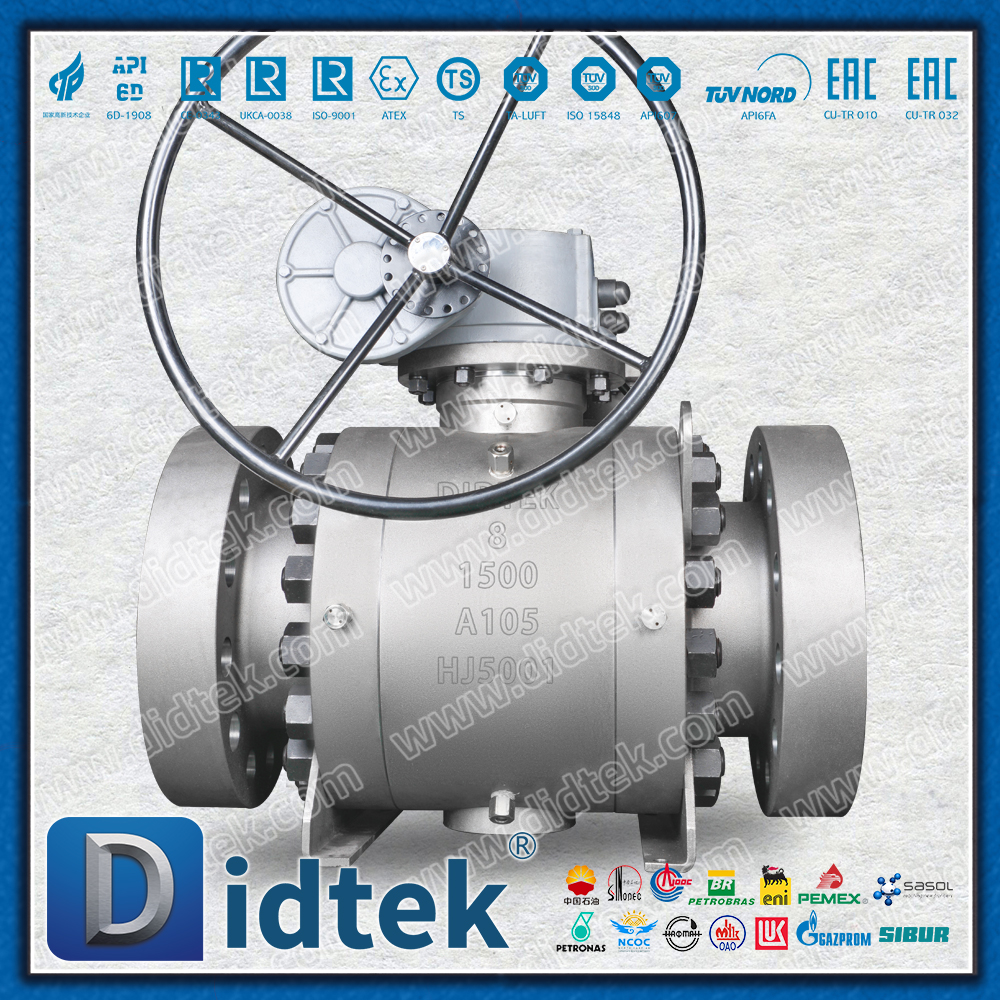

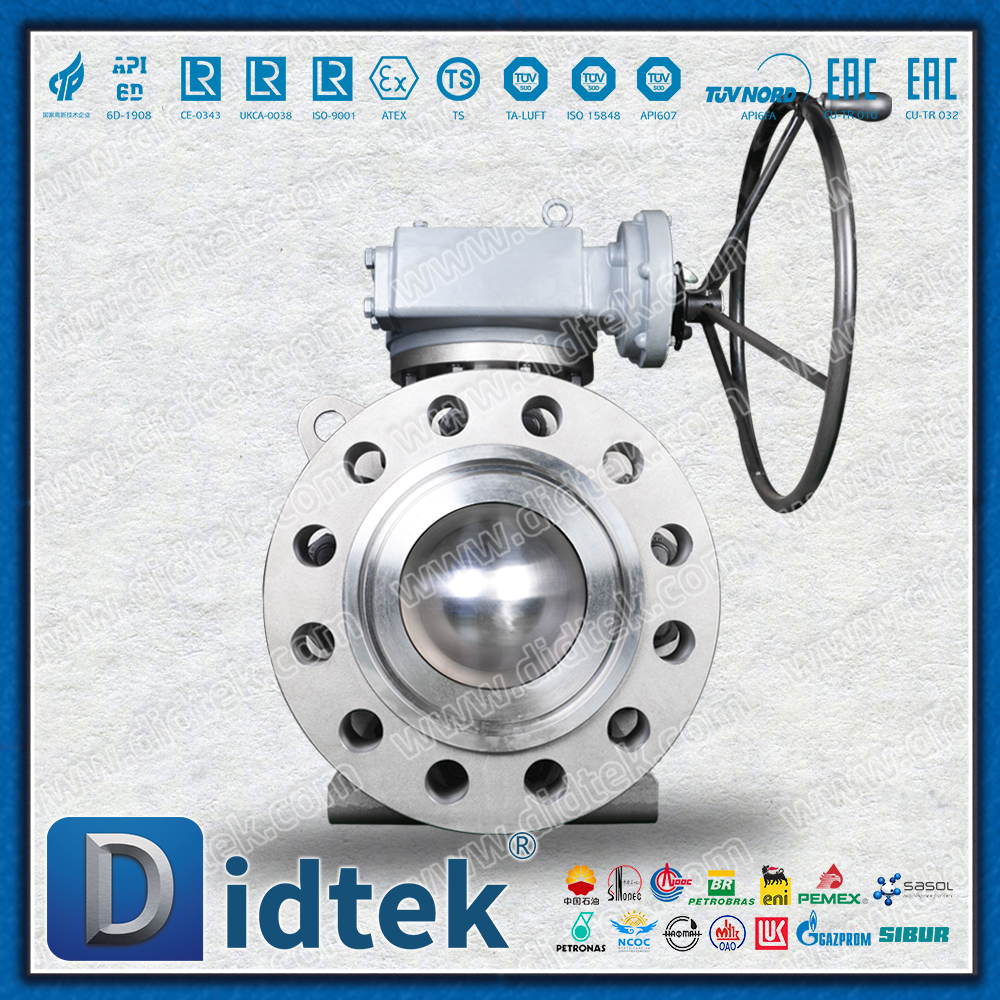

Didtek Flange Full Bore แรงดันสูงฟอร์จเหล็ก A105 Trunnion Mounted Ball Valve

ภาพรวมผลิตภัณฑ์

นี่คือบอลวาล์วอุตสาหกรรมประสิทธิภาพสูงและเชื่อถือได้สูง ออกแบบมาสำหรับสภาพการทำงานที่สมบุกสมบัน โดยผสานรวมการออกแบบและคุณสมบัติของวัสดุของวาล์วระดับไฮเอนด์หลายตัว และเหมาะสำหรับระบบท่อส่งอุตสาหกรรมที่ต้องการการปิดเครื่องอย่างเข้มงวด การทำงานด้วยแรงดันสูง และอายุการใช้งานที่ยาวนาน

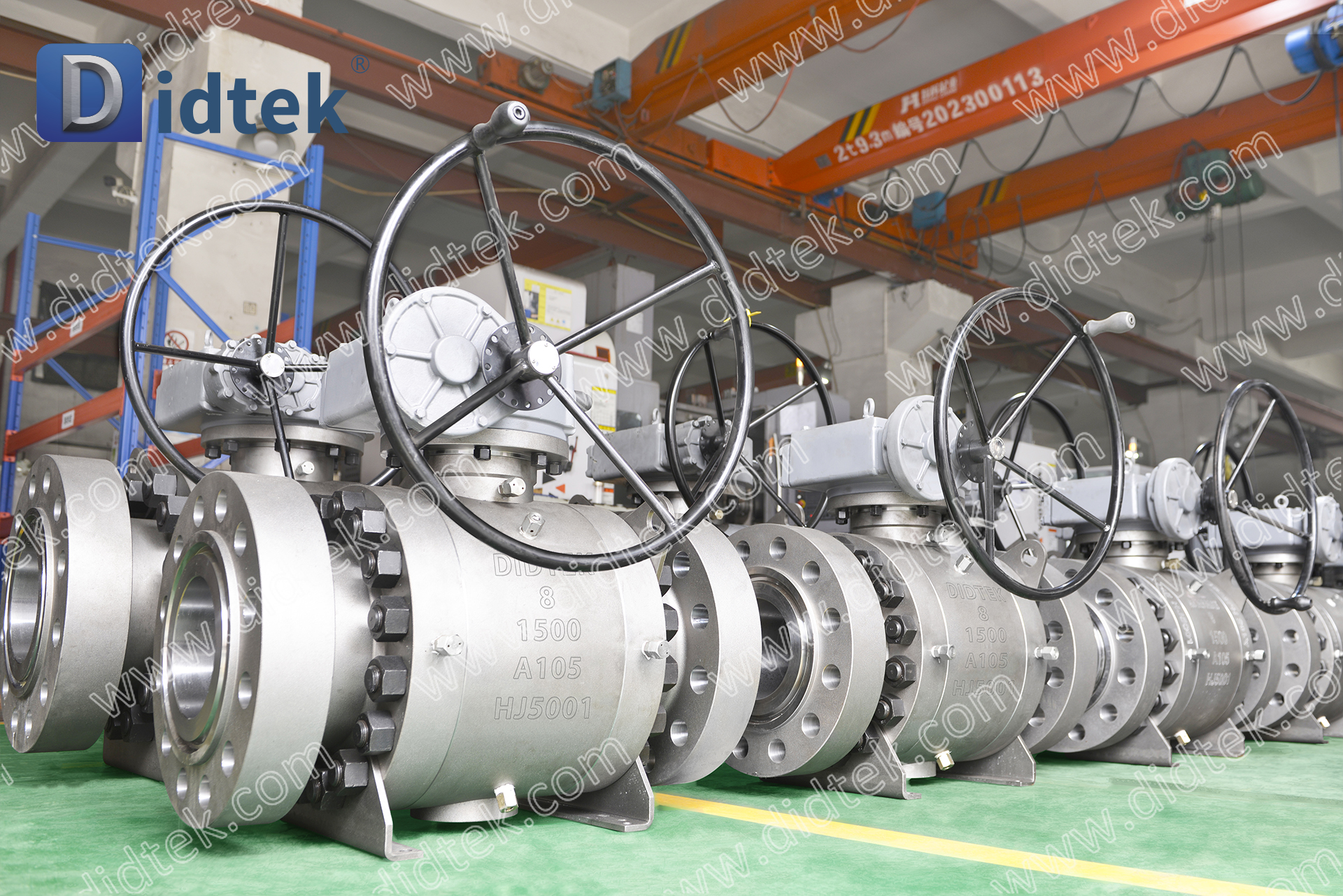

Didtek Flange Full Bore แรงดันสูงฟอร์จเหล็ก A105 Trunnion Mounted Ball Valve

คำอธิบายโดยละเอียดเกี่ยวกับคุณสมบัติหลัก

ตัววาล์วและวัสดุ

โครงสร้างการตีขึ้นรูป: ส่วนประกอบรับแรงดันหลักของตัววาล์วผลิตขึ้นโดยกระบวนการตีขึ้นรูป เมื่อเปรียบเทียบกับวาล์วแบบหล่อ วาล์วเหล็กหลอมมีความแข็งแรงเชิงกลสูงกว่า โครงสร้างเฟสคริสตัลดีกว่า และทนต่อแรงกระแทกและความล้าได้ดีกว่า และเหมาะอย่างยิ่งสำหรับสื่อที่มีแรงดันสูงและเป็นอันตราย

วัสดุ A105: นี่คือเกรดวัสดุการตีเหล็กคาร์บอนภายใต้มาตรฐาน ASTM และเป็นหนึ่งในวัสดุที่ใช้กันทั่วไปและเป็นมาตรฐานสำหรับการผลิตวาล์วอุณหภูมิสูงและแรงดันสูง มีคุณสมบัติเชิงกลที่ดีเยี่ยมและทนต่ออุณหภูมิสูง และโดยทั่วไปจะใช้ในช่วงอุณหภูมิ -29°C ถึง 425°C

วิธีการรองรับทรงกลม

แกนบอลคงที่: นี่คือการออกแบบหลักของวาล์วนี้ ทรงกลมได้รับการรองรับอย่างแน่นหนาด้วยเพลาคงที่สองตัวที่ด้านบนและด้านล่าง และจะไม่เลื่อนระหว่างการทำงาน โครงสร้างนี้ช่วยให้:

การใช้งานแรงดันสูง: สามารถทนต่อแรงดันท่อที่สูงมาก และบ่าวาล์วจะไม่เกิดการเสียรูปมากเกินไปเนื่องจากแรงดันปานกลาง

การทำงานด้วยแรงบิดต่ำ: แม้ภายใต้แรงดันสูง แรงบิดในการเปิดและปิดยังต่ำกว่าบอลวาล์วลอยตัวมาก ซึ่งช่วยอำนวยความสะดวกในการกำหนดค่าแอคชูเอเตอร์ขนาดใหญ่

อายุการใช้งานยาวนาน: กระบวนการเปิดและปิดทำให้บ่าวาล์วสึกหรอเพียงเล็กน้อย ซึ่งช่วยยืดอายุการใช้งานของวาล์วได้อย่างมาก

การออกแบบช่องทางการไหล

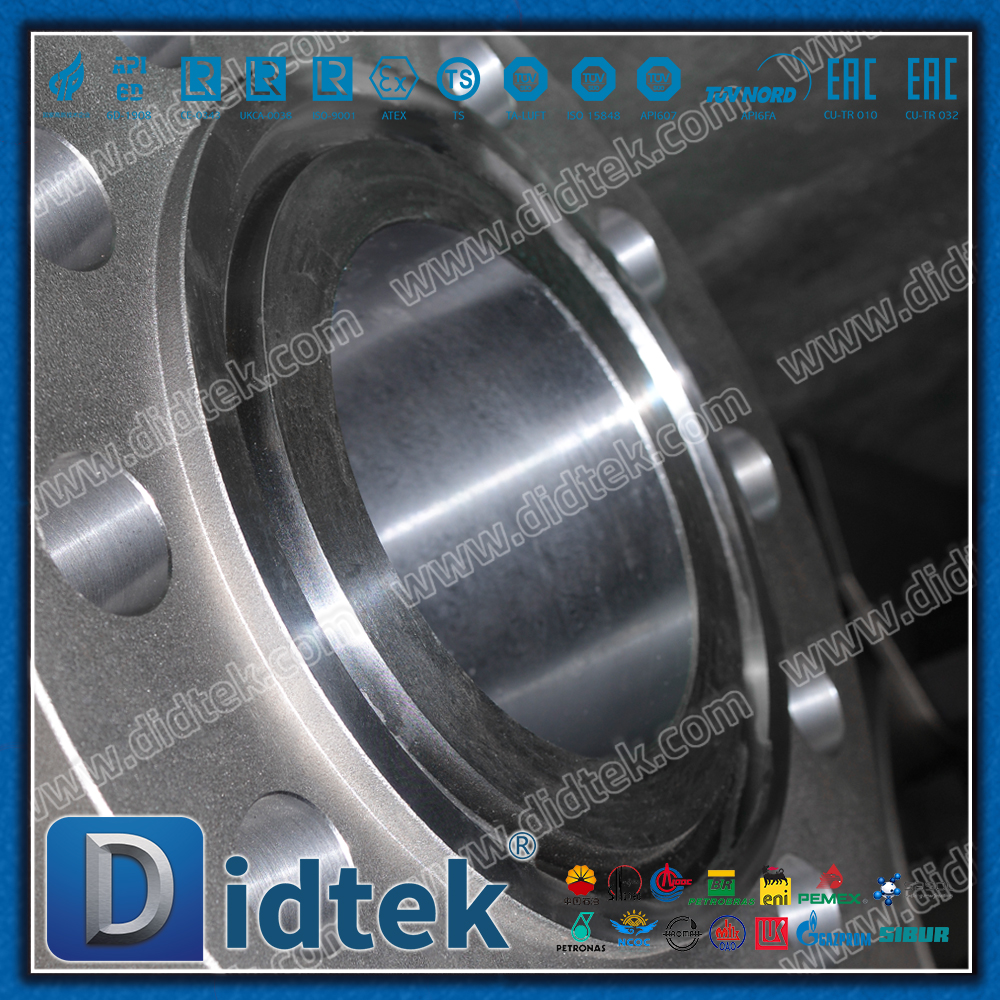

เจาะเต็ม: เส้นผ่านศูนย์กลางของช่องภายในวาล์วโดยพื้นฐานแล้วจะเหมือนกับรูระบุของท่อที่เชื่อมต่อ การออกแบบนี้ช่วยให้:

การสูญเสียแรงดันเป็นศูนย์: แทบไม่มีแรงดันตกเมื่อตัวกลางไหลผ่านวาล์ว

ความสามารถในการจ่ายบอล: การปล่อยให้น้ำยาทำความสะอาดท่อหรือลูกหมูทะลุผ่านได้ถือเป็นสิ่งสำคัญสำหรับท่อที่ต้องทำความสะอาดเป็นประจำ

ระดับความดัน

แรงดันสูง: การออกแบบนี้มักจะเป็นไปตามมาตรฐาน ANSI Class 600, 900, 1500 หรือเกรดความดันที่สูงกว่า และสามารถนำไปใช้กับสภาพการทำงานที่มีแรงดันสูงในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม ก๊าซธรรมชาติ และวิศวกรรมเคมี

วิธีการเชื่อมต่อ

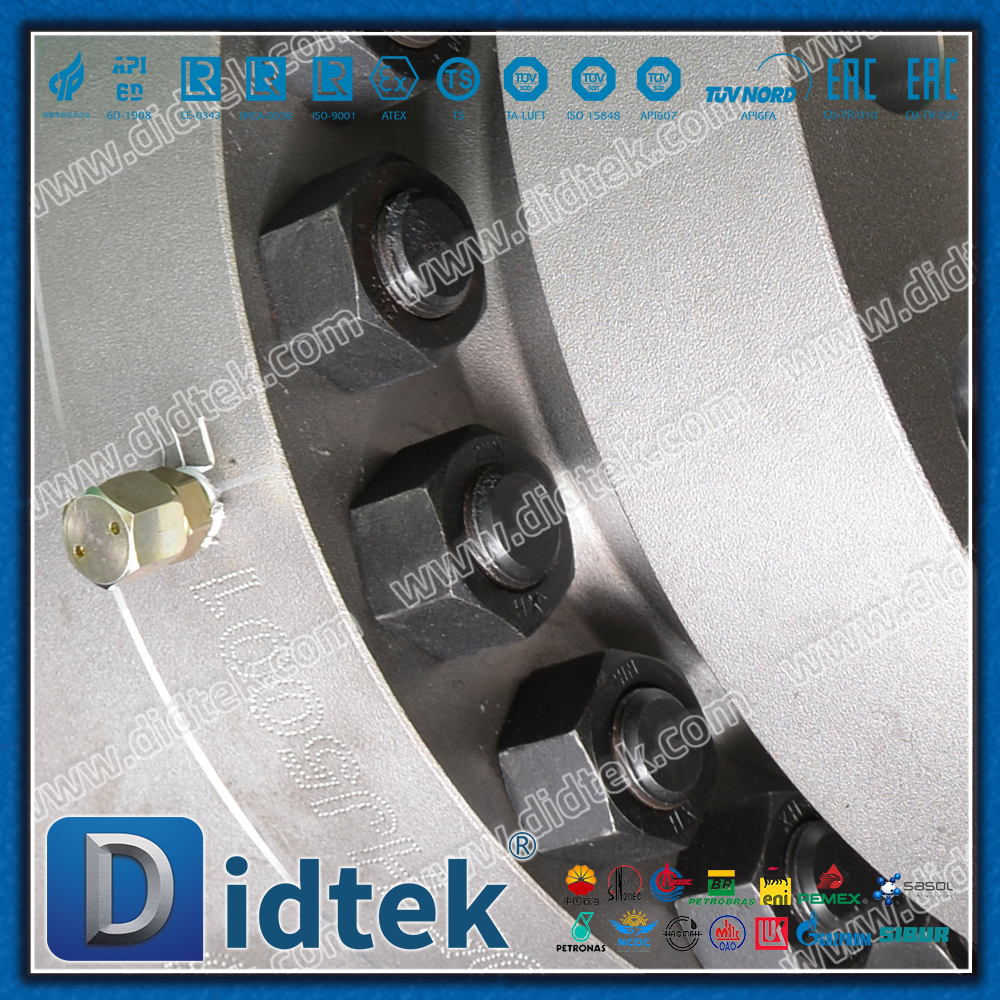

การเชื่อมต่อแบบแปลน: เชื่อมต่อกับระบบท่อผ่านแผ่นหน้าแปลนและยึดด้วยสลักเกลียว นี่เป็นวิธีการเชื่อมต่อที่ใช้กันทั่วไปและเชื่อถือได้ในท่อแรงดันสูงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ซึ่งสะดวกสำหรับการติดตั้ง การถอดชิ้นส่วน และการบำรุงรักษา และยังมีประสิทธิภาพการปิดผนึกที่เชื่อถือได้

สรุปข้อดี

ความแข็งแรงและความปลอดภัยสูง: ตัววาล์ว A105 ที่ทำจากเหล็กหลอมและโครงสร้างคงที่ช่วยให้มั่นใจในความสมบูรณ์และความปลอดภัยของวาล์วภายใต้แรงดันสูง อุณหภูมิสูง และการรับแรงกระแทก

ประสิทธิภาพการซีลที่ดีเยี่ยม: การออกแบบคงที่ช่วยให้มั่นใจได้ว่าบ่าวาล์วจะถูกรับแรงกดอย่างสม่ำเสมอภายใต้แรงดันสูง ให้ประสิทธิภาพการซีลที่เชื่อถือได้และมีความเสี่ยงต่ำต่อการรั่วไหลภายใน

ความต้านทานการไหลต่ำและความสามารถในการไหลสูง: การออกแบบรูเต็มจะช่วยลดการสูญเสียพลังงานระหว่างการไหลปานกลางในระดับสูงสุด

ใช้งานง่ายและทนทาน: เหมาะสำหรับการใช้งานบ่อยครั้ง โดยมีค่าบำรุงรักษาต่ำและคุ้มต้นทุนสูงตลอดอายุการใช้งาน

ความสามารถรอบด้าน: สามารถกำหนดค่าได้อย่างง่ายดายด้วยกระปุกเกียร์ แอคชูเอเตอร์แบบนิวแมติก ไฮดรอลิก หรือไฟฟ้า เพื่อให้สามารถควบคุมอัตโนมัติจากระยะไกลได้

สถานการณ์การใช้งานทั่วไป

วาล์วนี้เป็นตัวเลือกที่เหมาะสำหรับเขตอุตสาหกรรมที่มีความต้องการดังต่อไปนี้:

น้ำมันและก๊าซ: ท่อทางไกล การติดตั้งหลุมผลิต และท่อส่งกระบวนการแรงดันสูงในโรงกลั่นน้ำมัน

วิศวกรรมเคมีและปิโตรเคมี: อุปกรณ์ทำปฏิกิริยาแรงดันสูง การตัดสื่อที่มีฤทธิ์กัดกร่อนหรือเป็นพิษ

พลังงานและพลังงาน: ระบบไอน้ำแรงดันสูงและน้ำประปาของโรงไฟฟ้า

วิศวกรรมทางทะเล: ระบบท่อใต้น้ำ

สภาพการทำงานใดๆ ที่ต้องการการสูญเสียแรงดันเป็นศูนย์ การตัดด้วยแรงดันสูง และความน่าเชื่อถือสูง

บทสรุป

บอลวาล์วคงที่เหล็กหล่อ A105 แรงดันสูงเต็มรูที่เชื่อมต่อหน้าแปลนนี้แสดงถึงโซลูชันวาล์วอุตสาหกรรมสำหรับงานหนักสำหรับสภาวะการทำงานที่สำคัญ ด้วยการรวมเอาความเหนือชั้นของวัสดุหลอม ความเสถียรของทรงกลมคงที่ และความเรียบของการออกแบบแบบเต็มรู ทำให้รับประกันการควบคุมของไหลที่ปลอดภัย มีประสิทธิภาพ และมีอายุการใช้งานยาวนานสำหรับท่ออุตสาหกรรมสมัยใหม่

ข้อกำหนดการออกแบบ:
