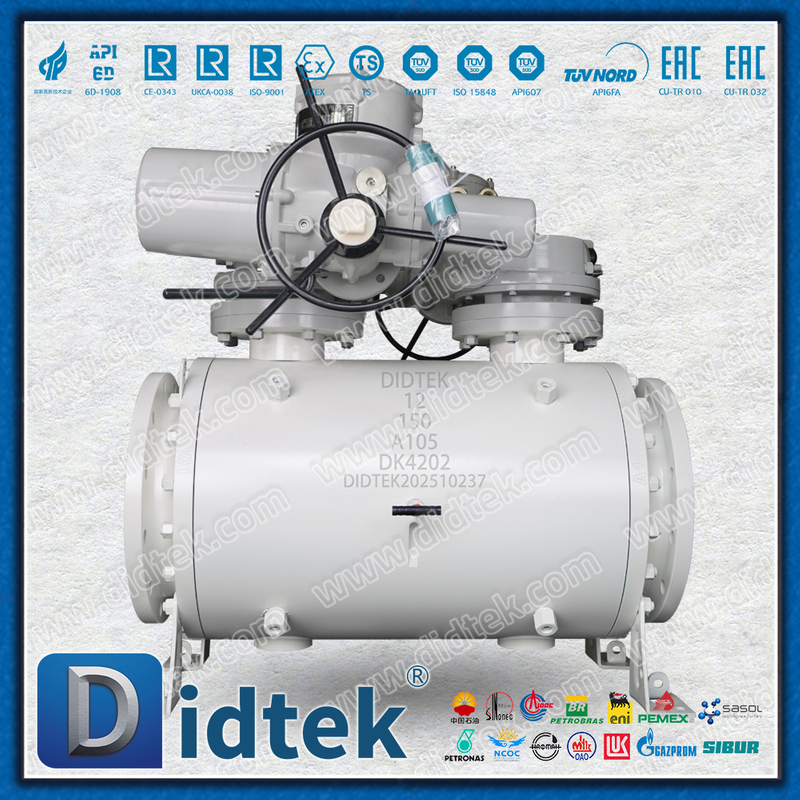

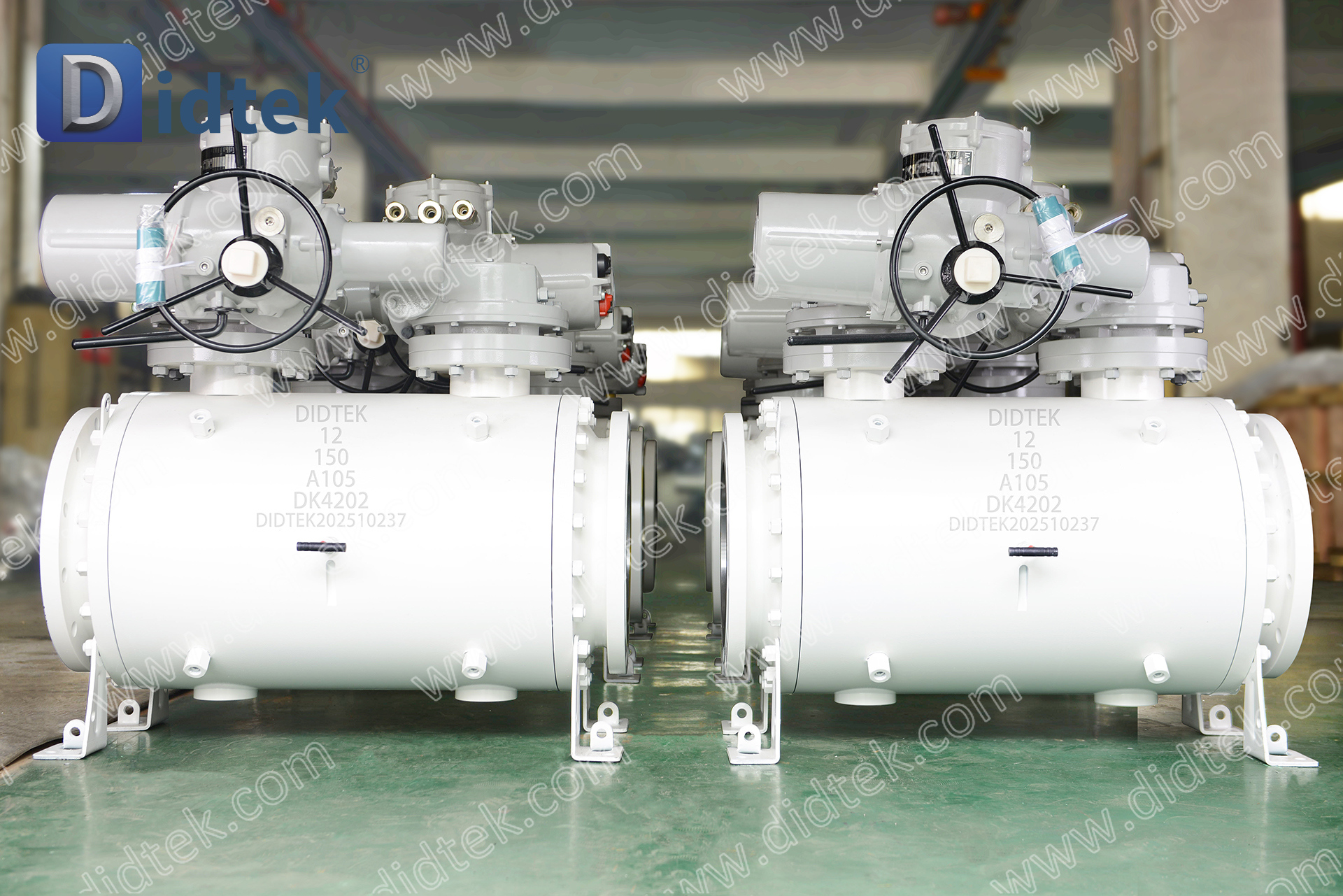

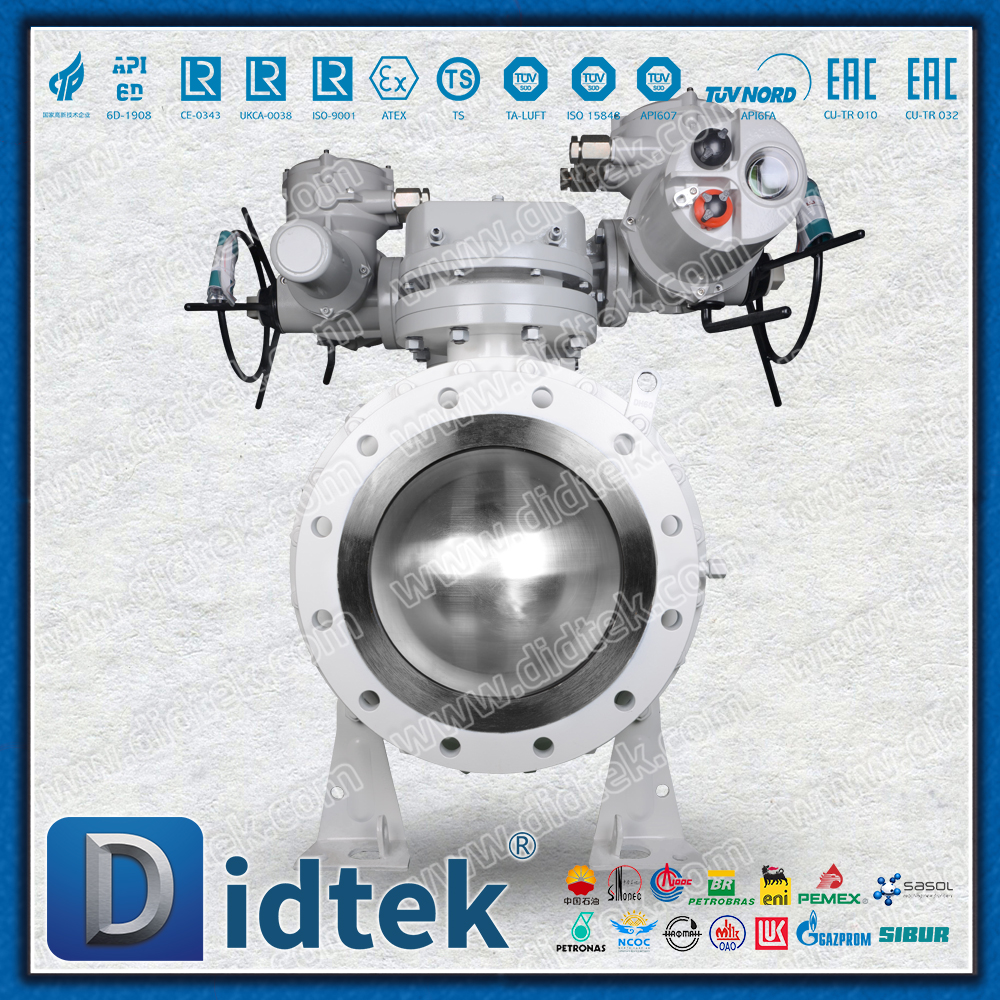

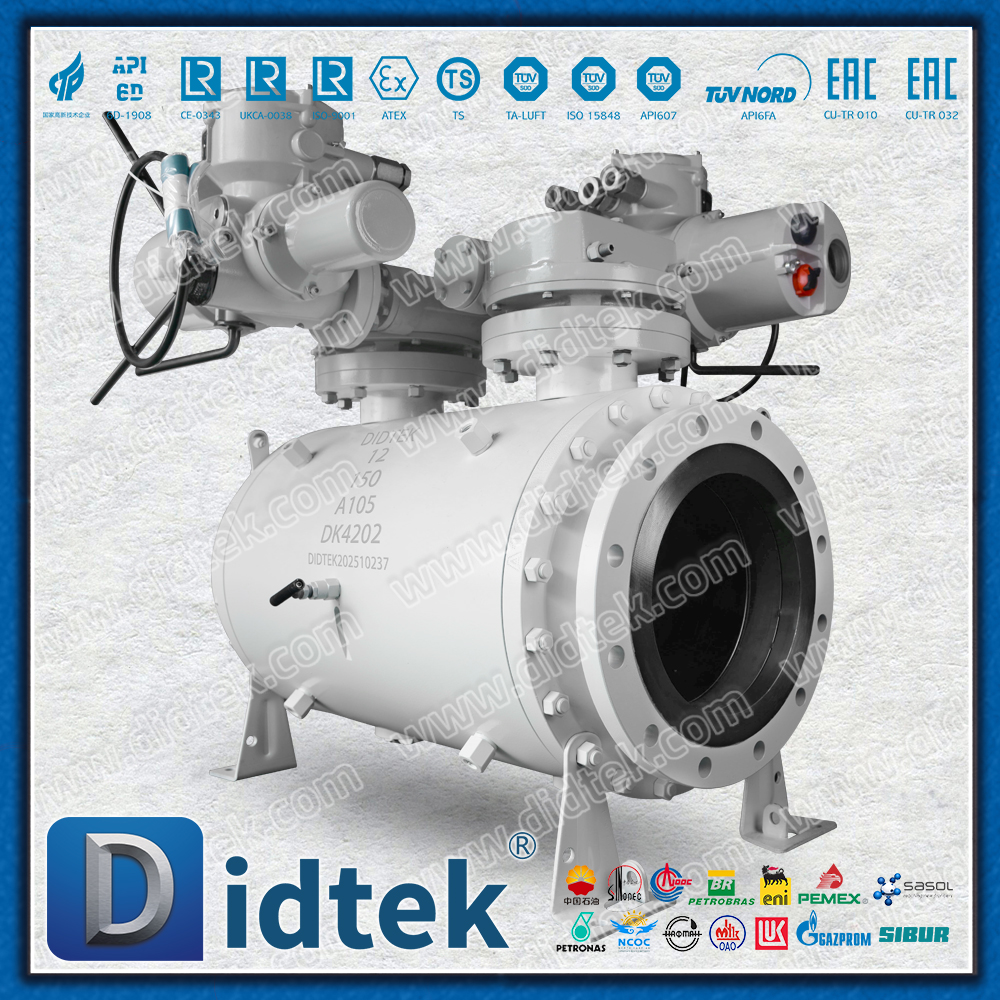

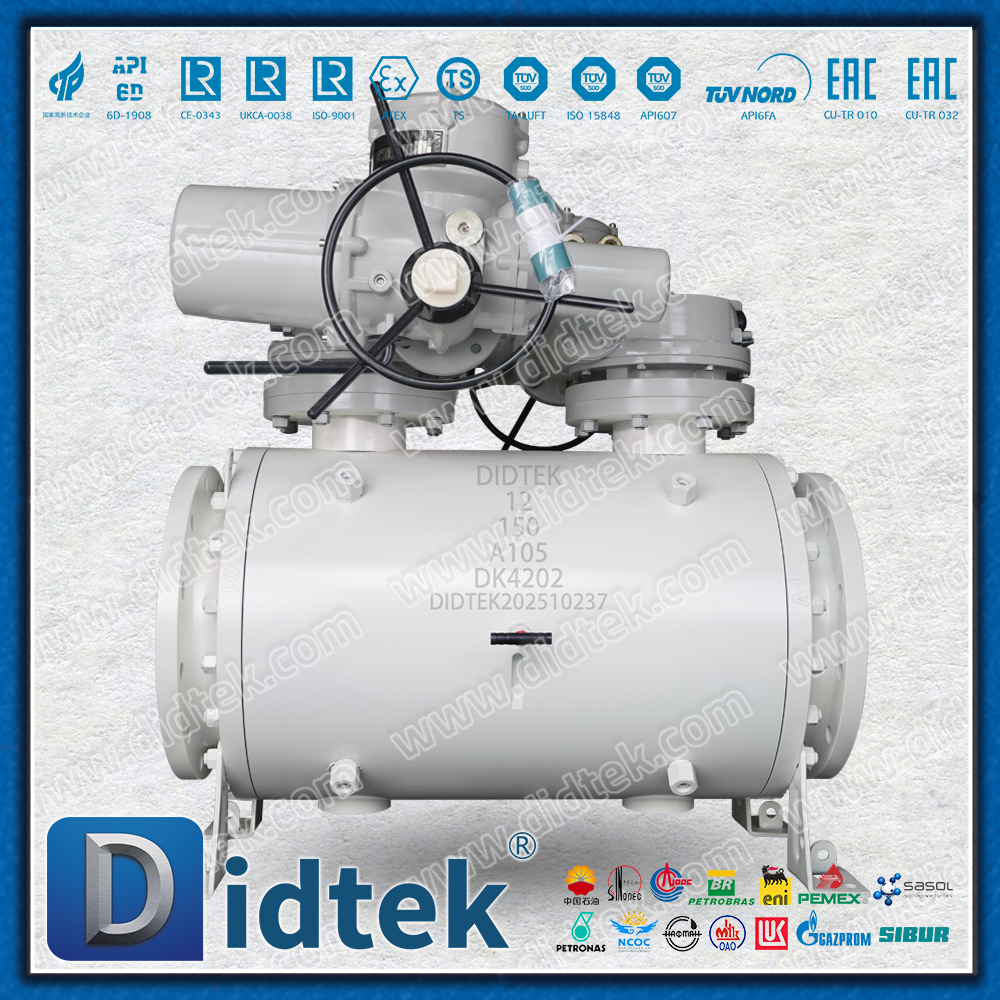

Didtek DBB บอลวาล์วควบคุมไฟฟ้า

ภาพรวมผลิตภัณฑ์

บอลวาล์วไฟฟ้า DBB เป็นบอลวาล์วประสิทธิภาพสูงที่รวมฟังก์ชันความปลอดภัยการบล็อกคู่และการปล่อยประจุเข้ากับแอคชูเอเตอร์ไฟฟ้า วัตถุประสงค์การออกแบบหลักคือการแยก ปล่อยแรงดันอย่างปลอดภัย และดำเนินการตรวจสอบสถานะออนไลน์ของส่วนท่อเฉพาะโดยไม่รบกวนการไหลของกระบวนการทั้งหมด และเพื่อให้บรรลุการควบคุมอัตโนมัติระยะไกล รวดเร็ว และแม่นยำผ่านการขับเคลื่อนไฟฟ้า

Didtek DBB บอลวาล์วควบคุมไฟฟ้า

คำอธิบายโดยละเอียดเกี่ยวกับคุณสมบัติหลัก

1. ฟังก์ชั่น DBB - แกนความปลอดภัย

DBB เป็นตัวย่อของ 'Double Block and Bleed' ซึ่งเป็นฟังก์ชันเฉพาะของวาล์วนี้

การปิดกั้นสองครั้ง: เมื่อวาล์วอยู่ในตำแหน่งปิด พื้นผิวการปิดผนึกทั้งสองด้านใน (โดยปกติคือบ่าวาล์วต้นน้ำและปลายน้ำ) สามารถปิดกั้นการไหลของตัวกลางจากทั้งสองทิศทางของไปป์ไลน์พร้อมกันและเป็นอิสระ

ฟังก์ชัน: เพื่อสร้างส่วนแยกที่เชื่อถือได้ในไปป์ไลน์สำหรับการบำรุงรักษาอุปกรณ์ การสอบเทียบเครื่องมือ หรือการแบ่งส่วนระบบ

การคายประจุ: ระหว่างซีลปิดกั้นทั้งสองจะมีวาล์วระบายเฉพาะ

ฟังก์ชัน: ปล่อยแรงดันห้องวาล์ว: ปล่อยแรงดันปานกลางที่ติดอยู่ในห้องตรงกลางของวาล์วอย่างปลอดภัย

ตรวจสอบประสิทธิภาพการซีล: เปิดวาล์วระบาย หากไม่มีตัวกลางไหลออกมา แสดงว่าซีลทั้งสองทิศทางมีประสิทธิภาพและการแยกตัวมีความปลอดภัย

ปล่อยตัวกลางที่ตกค้าง: นำตัวกลางที่เป็นอันตรายหรือเป็นอันตรายในช่องกลางไปยังระบบรวบรวมที่ปลอดภัย

2. การทำงานด้วยไฟฟ้า - แกนขับเคลื่อน

วาล์วนี้ติดตั้งแอคชูเอเตอร์ไฟฟ้า ซึ่งนำข้อดีของระบบอัตโนมัติมาใช้:

การควบคุมอัตโนมัติจากระยะไกล: สามารถรวมเข้ากับระบบควบคุม เช่น DCS และ PLC ได้อย่างง่ายดาย เพื่อให้ได้ฟังก์ชันการแยก การควบคุมโปรแกรม หรือการเชื่อมต่อฉุกเฉิน (ESD) ในระยะไกลด้วยคลิกเดียว

การทำงานที่รวดเร็ว: แอคชูเอเตอร์ไฟฟ้าสามารถให้ความเร็วในการเปิดและปิดระดับที่สอง ซึ่งตรงตามข้อกำหนดของกระบวนการสำหรับการปิดฉุกเฉิน

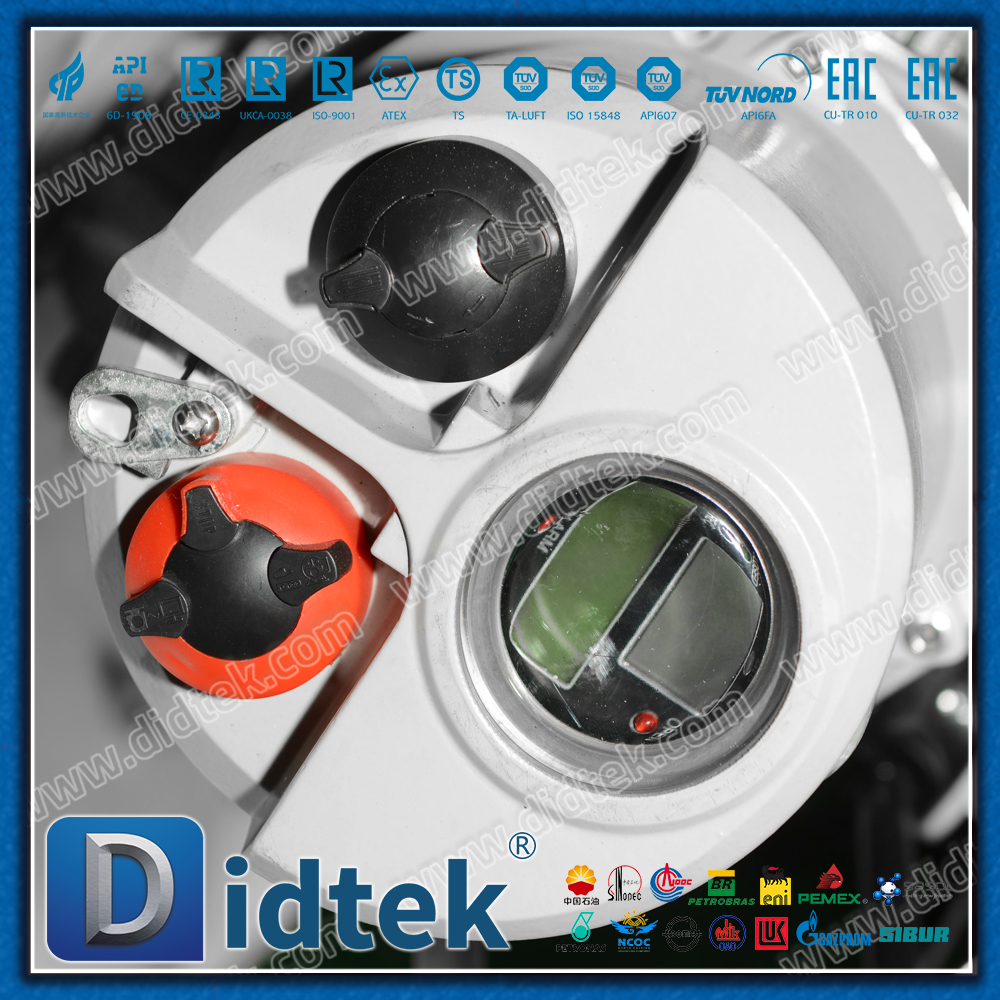

การตอบรับสถานะที่แม่นยำ: เซ็นเซอร์ตำแหน่งในตัวสามารถให้การตอบรับแบบเรียลไทม์ของสัญญาณ 'เปิด', 'ปิด' หรือ 'ความผิด' ของวาล์วไปยังห้องควบคุม

แรงขับและความน่าเชื่อถือสูง: ให้แรงบิดสูงและเหมาะสำหรับสภาพการทำงานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และแรงดันสูง ต้องใช้ไฟฟ้าเพียงอย่างเดียวและไม่ต้องใช้แหล่งอากาศหรือระบบไฮดรอลิกที่ซับซ้อน

3. บอลวาล์ว - ฐานรากโครงสร้าง

ตัววาล์วใช้โครงสร้างบอลวาล์วและมีข้อดีโดยธรรมชาติ:

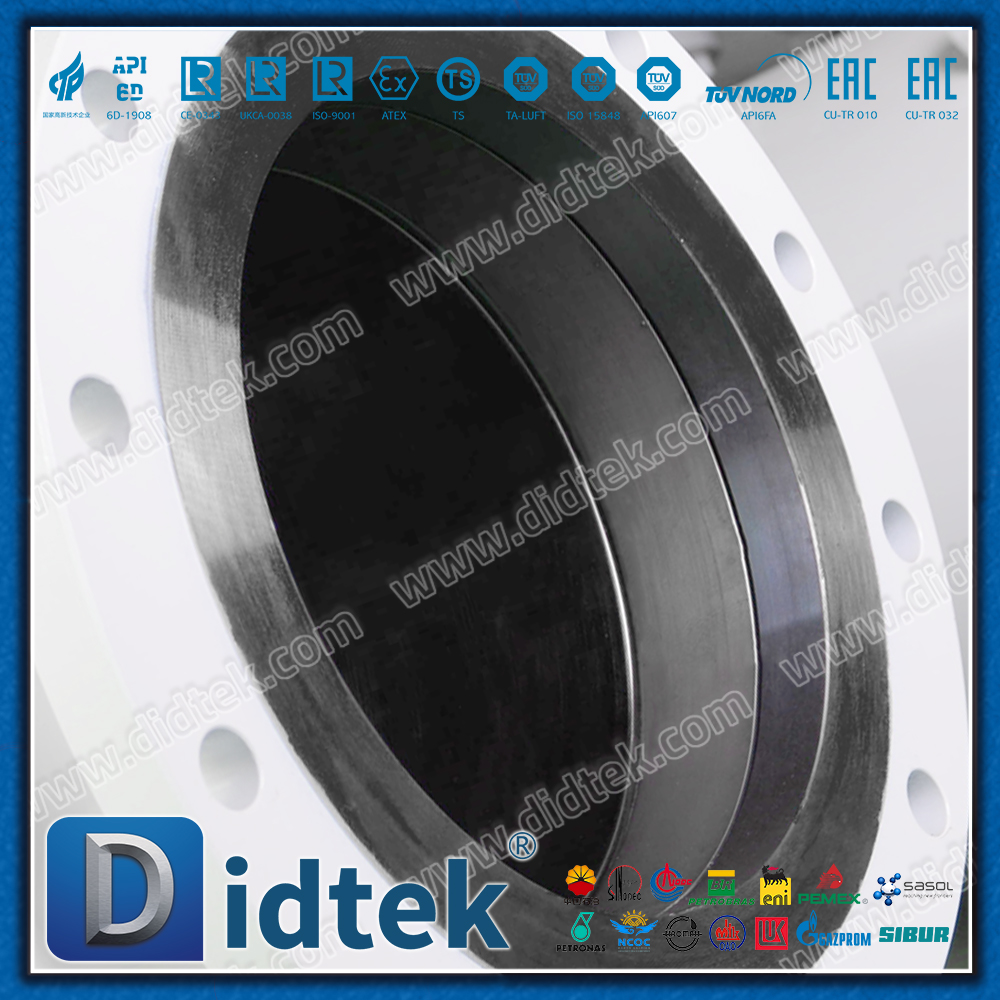

ความต้านทานการไหลต่ำและอัตราการไหลสูง: เมื่อออกแบบให้เจาะเต็ม เส้นผ่านศูนย์กลางด้านในของช่องการไหลโดยพื้นฐานจะเหมือนกับของท่อ ส่งผลให้สูญเสียแรงดันน้อยที่สุด

การสลับอย่างรวดเร็ว: ลูกบอลสามารถเปิดจนสุดหรือปิดจนสุดได้โดยการหมุน 90°

ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม: การใช้วัสดุปิดผนึกขั้นสูง (เช่น PTFE, ซีลโลหะ) สามารถทำให้ได้เกรด ANSI VI หรือการปิดผนึกการรั่วไหลเป็นศูนย์

สรุปข้อดีหลักๆ

ความปลอดภัยที่โดดเด่น: ฟังก์ชัน DBB นำเสนอการแยกที่เชื่อถือได้และวิธีการปล่อย/การตรวจจับทางออนไลน์ที่ปลอดภัย ซึ่งช่วยลดความเสี่ยงในการบำรุงรักษาและผลกระทบต่อสิ่งแวดล้อมได้อย่างมาก

ระบบอัตโนมัติและประสิทธิภาพสูงในระดับสูง: แอคชูเอเตอร์ไฟฟ้าช่วยให้สามารถดำเนินการจากระยะไกลได้ ทำให้ขั้นตอนด้านความปลอดภัยที่ซับซ้อนเสร็จสิ้นได้โดยไม่ต้องใช้บุคลากรในสถานที่ ซึ่งจะช่วยเพิ่มประสิทธิภาพในการปฏิบัติงานและระดับสติปัญญาของโรงงาน

ประหยัดพื้นที่และต้นทุน: บอลวาล์วไฟฟ้า DBB สามารถแทนที่ชุดค่าผสมแบบดั้งเดิมของ 'วาล์วหยุดสองตัว + วาล์วปล่อยหนึ่งตัว' ซึ่งช่วยประหยัดพื้นที่ในการติดตั้ง วัสดุท่อ และค่าใช้จ่ายในการติดตั้ง

การทำงานที่สะดวก: การรวมหลายขั้นตอน เช่น การแยก การคายประจุ และการตรวจสอบ เข้ากับการทำงานอัตโนมัติของวาล์วตัวเดียว ทำให้กระบวนการทำงานง่ายขึ้น

ความน่าเชื่อถือสูง: เมื่อรวมความแข็งแกร่งและความทนทานของบอลวาล์วเข้ากับความเสถียรและความน่าเชื่อถือของแอคชูเอเตอร์ไฟฟ้า ทำให้มั่นใจได้ถึงการทำงานในระยะยาวในการใช้งานที่สำคัญ

ฟิลด์แอปพลิเคชันทั่วไป

วาล์วนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการแยกบ่อยครั้ง การบำรุงรักษาออนไลน์ หรือการจัดการสื่ออันตราย

น้ำมันและก๊าซ: การแยกอุปกรณ์ในสถานีตัดท่อ พื้นที่โรงงานแปรรูป และการแยกและการระบายถังรับและจ่ายเม็ดสี

วิศวกรรมเคมีและอุตสาหกรรมปิโตรเคมี: การแยกทางเข้าและทางออกของเครื่องปฏิกรณ์ ถัง และปั๊มเพื่อการบำรุงรักษาที่ปลอดภัย การสุ่มตัวอย่าง และการบำรุงรักษาเครื่องมือ

อุตสาหกรรมพลังงาน: การแยกความปลอดภัยของน้ำป้อนหม้อไอน้ำ ระบบเก็บตัวอย่างไอน้ำ และระบบจ่ายสารเคมี

จุดแยกกระบวนการใดๆ ที่จำเป็นต้องมีระบบอัตโนมัติและการประสานความปลอดภัย

บทสรุป

บอลวาล์วควบคุมไฟฟ้า DBB ไม่ใช่แค่สวิตช์เกียร์ธรรมดาเท่านั้น เป็นโซลูชันทางวิศวกรรมประสิทธิภาพสูงที่ผสานรวมการแยกความปลอดภัย การตรวจสอบออนไลน์ และการควบคุมอัตโนมัติ ทำให้กระบวนการด้านความปลอดภัยที่สำคัญมีประสิทธิภาพและเชื่อถือได้ผ่านเทคโนโลยีระบบอัตโนมัติ และเป็นองค์ประกอบสำคัญในการเพิ่มระดับความปลอดภัยภายในและระดับของระบบอัตโนมัติในอุตสาหกรรมกระบวนการสมัยใหม่

ข้อกำหนดการออกแบบ:
