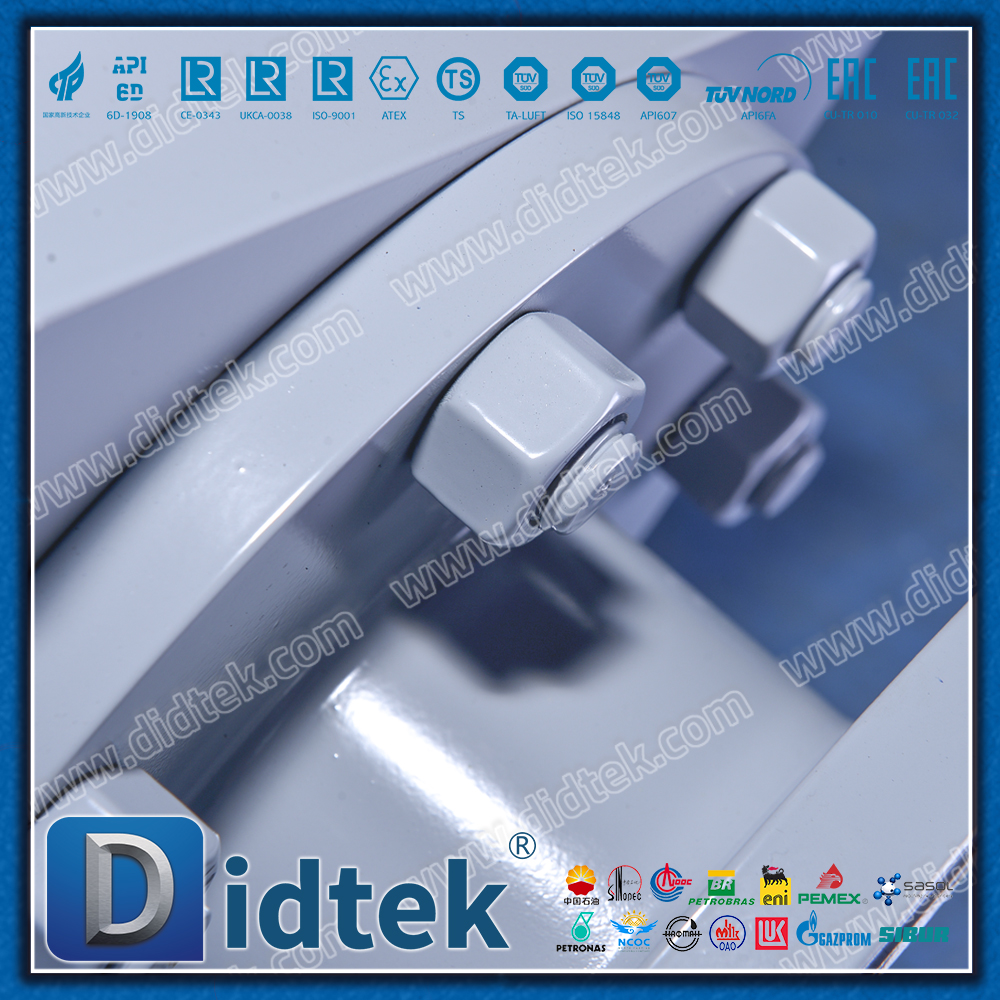

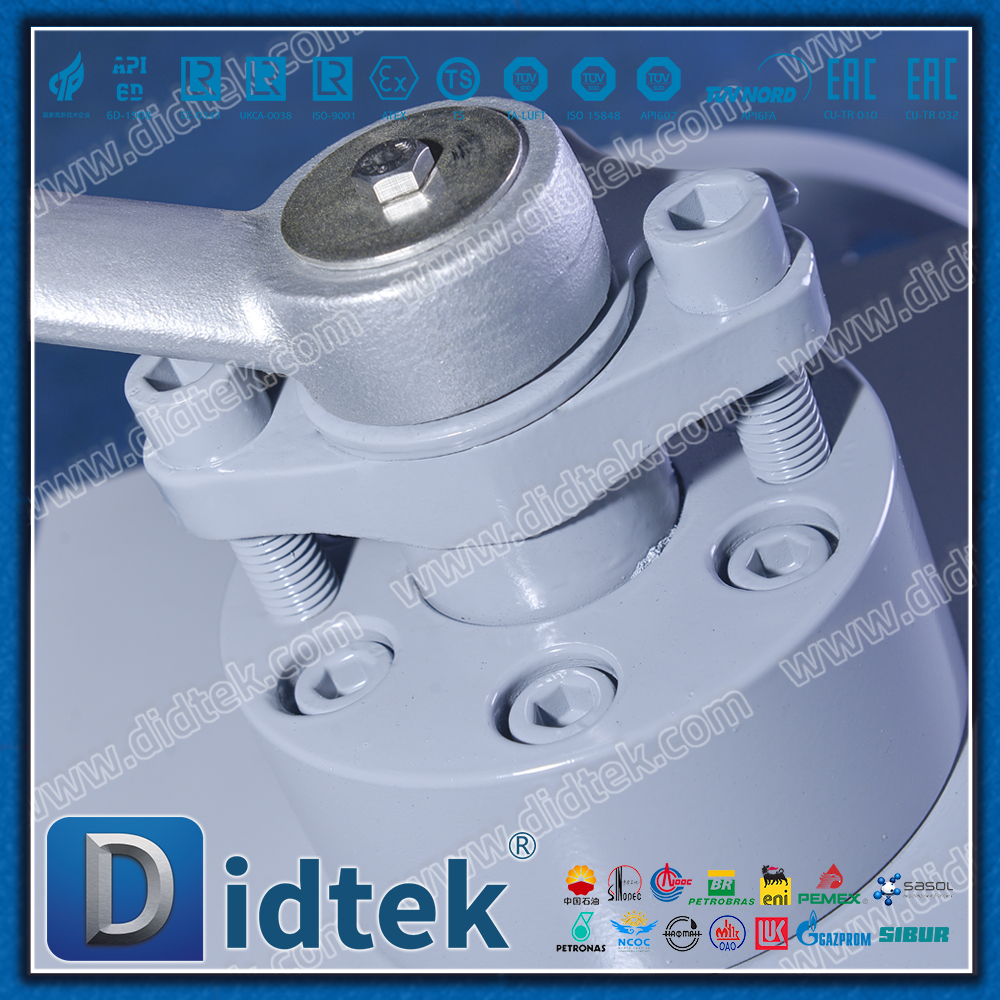

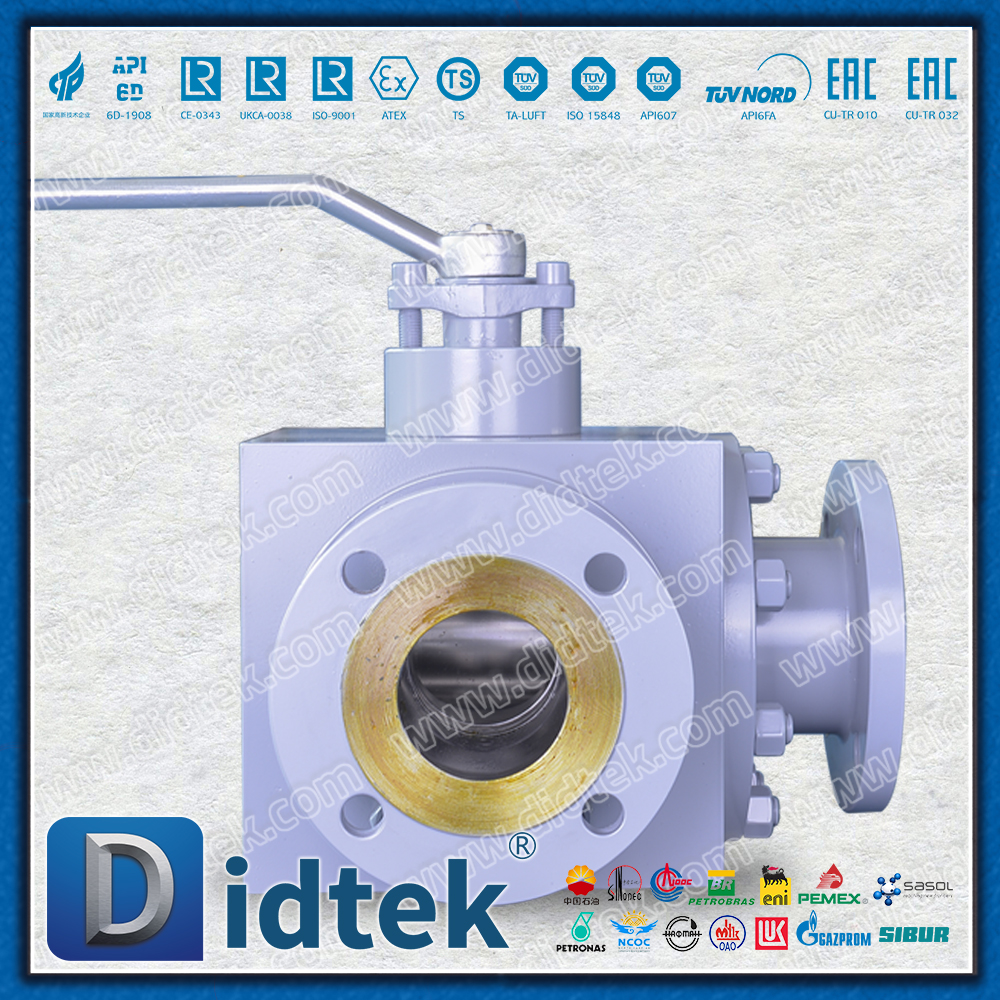

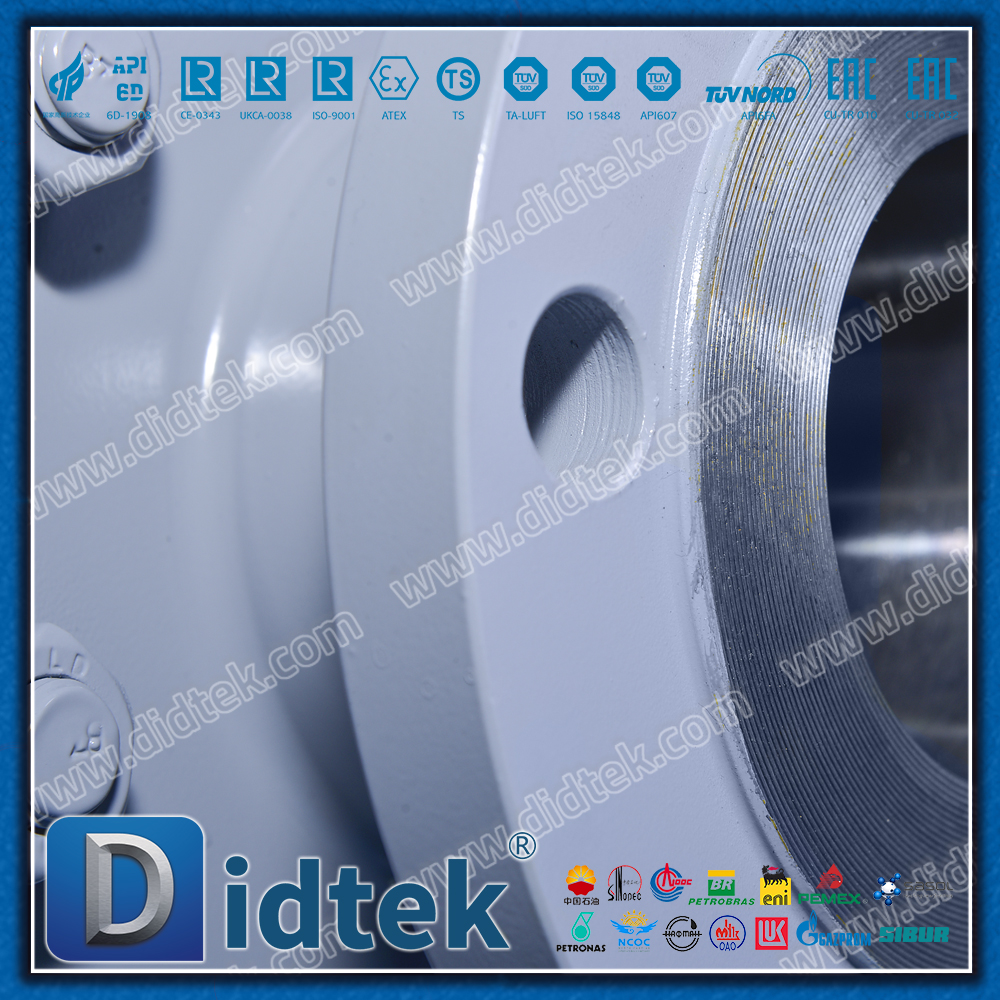

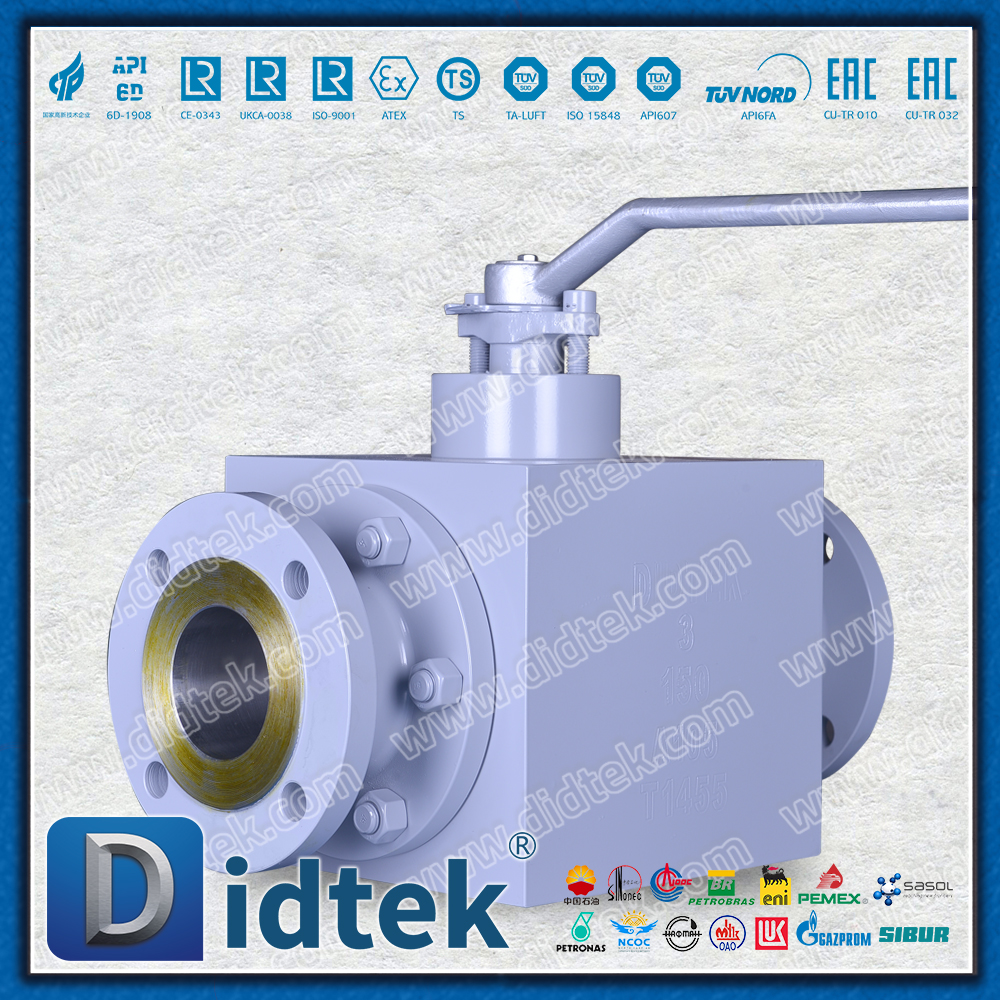

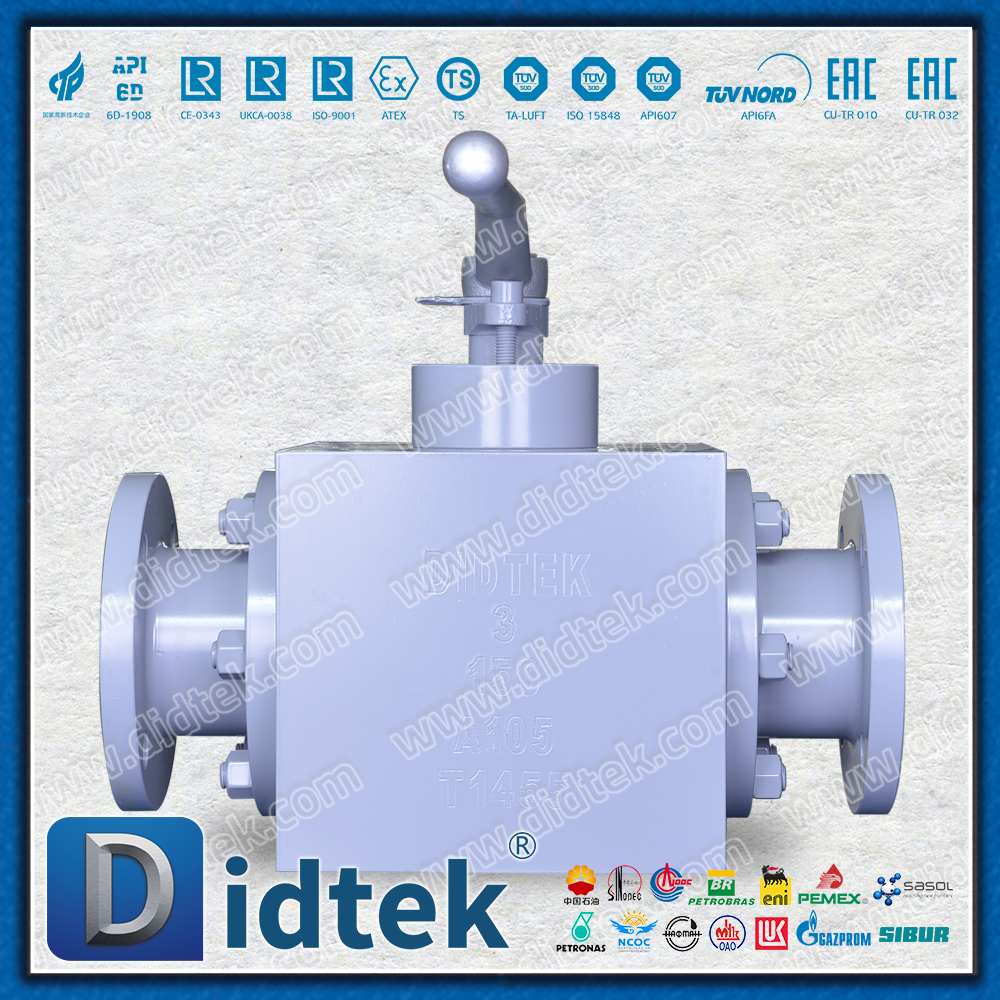

บอลวาล์ว 3 ทางแบบโลหะที่นั่ง CO2 ขนาดกลางฟอร์จ

ภาพรวมผลิตภัณฑ์

บอลวาล์วสามทางเหล็กหลอมขนาดกลางปิดผนึกด้วยโลหะเป็นวาล์วพิเศษที่ออกแบบมาเป็นพิเศษสำหรับตัวกลางคาร์บอนไดออกไซด์ (CO₂) ใช้ตัววาล์วเหล็กหลอม ซีลโลหะแข็ง และโครงสร้างช่องการไหลสามทาง ซึ่งสามารถรับมือกับสภาพการทำงานที่รุนแรงของ CO₂ ของเหลว ก๊าซ และวิกฤตยิ่งยวดได้อย่างน่าเชื่อถือ และให้การควบคุมการสลับ การกระจาย และการแยกตัวกลางตัวกลางที่แม่นยำ

ข้อกำหนดทางเทคนิค

คุณสมบัติของผลิตภัณฑ์

1. ระบบซีลโลหะพิเศษ

พื้นผิวการปิดผนึกที่แข็งเป็นพิเศษ: พื้นผิวการปิดผนึกของลูกบอลและบ่าวาล์วทำจากทังสเตนคาร์ไบด์พ่นเหนือเสียงหรือโลหะผสม Stellite โดยมีความแข็งHRC≥58

ความสามารถในการปรับตัวที่อุณหภูมิต่ำ: กระบวนการอบชุบด้วยความร้อนแบบพิเศษทำให้มั่นใจได้ว่าส่วนประกอบการซีลจะไม่เปราะเมื่อเย็นที่อุณหภูมิ -196°C

การออกแบบการรั่วซึมเป็นศูนย์: คู่ซีลโลหะกราวด์ที่แม่นยำทำให้สามารถซีลระดับฟองได้

2. โครงสร้างตัววาล์วเหล็กหลอม

ลักษณะความแข็งแรงสูง: หล่อขึ้นรูปเป็นรูปทรง ปรับทิศทางการไหลของเกรนให้เหมาะสม ความต้านทานแรงดึง ≥485 MPa

ความกะทัดรัดดีเยี่ยม: ไม่มีข้อบกพร่องในการหล่อ และความสามารถในการรับแรงกดเพิ่มขึ้น 30%

การตรวจสอบย้อนกลับของวัสดุ: ให้ใบรับรองการรับรองวัสดุ 3.1 ที่สมบูรณ์

3. การออกแบบพิเศษสำหรับสื่อCO₂

ป้องกันการเกิดน้ำแข็งแห้ง: การออกแบบระบายแรงดันในช่องวาล์วแบบพิเศษช่วยป้องกันการก่อตัวของความแห้งเมื่อของเหลวCO₂กลายเป็นไอ

การรักษาที่อุณหภูมิต่ำ: ส่วนประกอบที่รองรับความดันทั้งหมดจะผ่านการบำบัดด้วยความเย็นจัดอย่างล้ำลึกเพื่อขจัดความเครียดจากการผลิต

การเพิ่มประสิทธิภาพวัสดุปิดผนึก: ใช้วัสดุคอมโพสิตพิเศษเพื่อตอบสนองต่อลักษณะการซึมผ่านของ CO₂

4. การกำหนดค่าฟังก์ชันสามทาง

ช่องการไหลรูปตัว L: ตระหนักถึงการควบคุมการสลับของตัวกลางระหว่างสองช่อง

T-channel: ทำการเบี่ยงเบน การบรรจบกัน หรือการตัดตัวกลางโดยสมบูรณ์

การสลับที่ยืดหยุ่น: วาล์วเดี่ยวแทนที่วาล์วสองทางหลายชุด ทำให้การออกแบบท่อง่ายขึ้น

พารามิเตอร์หลัก

ระดับแรงดัน: คลาส 150-600 (PN16-100)

ช่วงอุณหภูมิ: -196°C ถึง +425°C

วิธีการเชื่อมต่อ: การเชื่อมแบบแปลน / ก้น / ด้าย

ตัวกลางที่ใช้งานได้: CO₂ ของเหลว/ก๊าซ/วิกฤตยิ่งยวด

โหมดการทำงาน: คู่มือ/นิวเมติก/ไฟฟ้า

สาขาการสมัคร

การดักจับและการจัดเก็บคาร์บอน: การขนส่ง CO₂ ที่วิกฤตยิ่งยวดในระบบ CCUS

ก๊าซอุตสาหกรรม: อุปกรณ์จัดเก็บ CO₂ ของเหลว การขนส่ง และการนำกลับมาใช้ใหม่

อาหารและเครื่องดื่ม: สายการผลิตเครื่องดื่มอัดลม, การผลิตเบียร์

อุตสาหกรรมปิโตรเคมี: ระบบหัวฉีดนำน้ำมันที่ได้รับการปรับปรุงใหม่

สรุป

บอลวาล์วสามทางเหล็กหลอมปิดผนึกด้วยโลหะสำหรับตัวกลางคาร์บอนไดออกไซด์ ผ่านการผสมผสานที่ลงตัวของการเลือกใช้วัสดุโดยเฉพาะ เทคโนโลยีการปิดผนึกที่เป็นนวัตกรรมใหม่ และกระบวนการผลิตที่แม่นยำ ให้:

ประสิทธิภาพการซีลที่โดดเด่น: การซีลโลหะแบบแข็งทำให้มั่นใจได้ว่าไม่มีการรั่วซึม

ความสามารถในการปรับตัวให้เข้ากับสภาพการทำงานได้กว้าง: ครอบคลุมสถานะของเหลว ก๊าซ และวิกฤตยิ่งยวด

อายุการใช้งานยาวนาน: อายุการใช้งานที่ออกแบบมาเกิน 100,000 รอบ

การควบคุมอัจฉริยะ: รองรับการบูรณาการระบบอัตโนมัติ

ผลิตภัณฑ์นี้เป็นโซลูชันที่ดีเยี่ยมสำหรับการควบคุมสื่อ CO₂ ในอุตสาหกรรมต่างๆ เช่น การดักจับคาร์บอน ก๊าซอุตสาหกรรม และอาหารและเครื่องดื่ม ให้การรับประกันการควบคุมของเหลวที่เชื่อถือได้และปลอดภัยสำหรับการไหลของกระบวนการสมัยใหม่
