บอลวาล์วไฟฟ้าสามทาง

ภาพรวมผลิตภัณฑ์

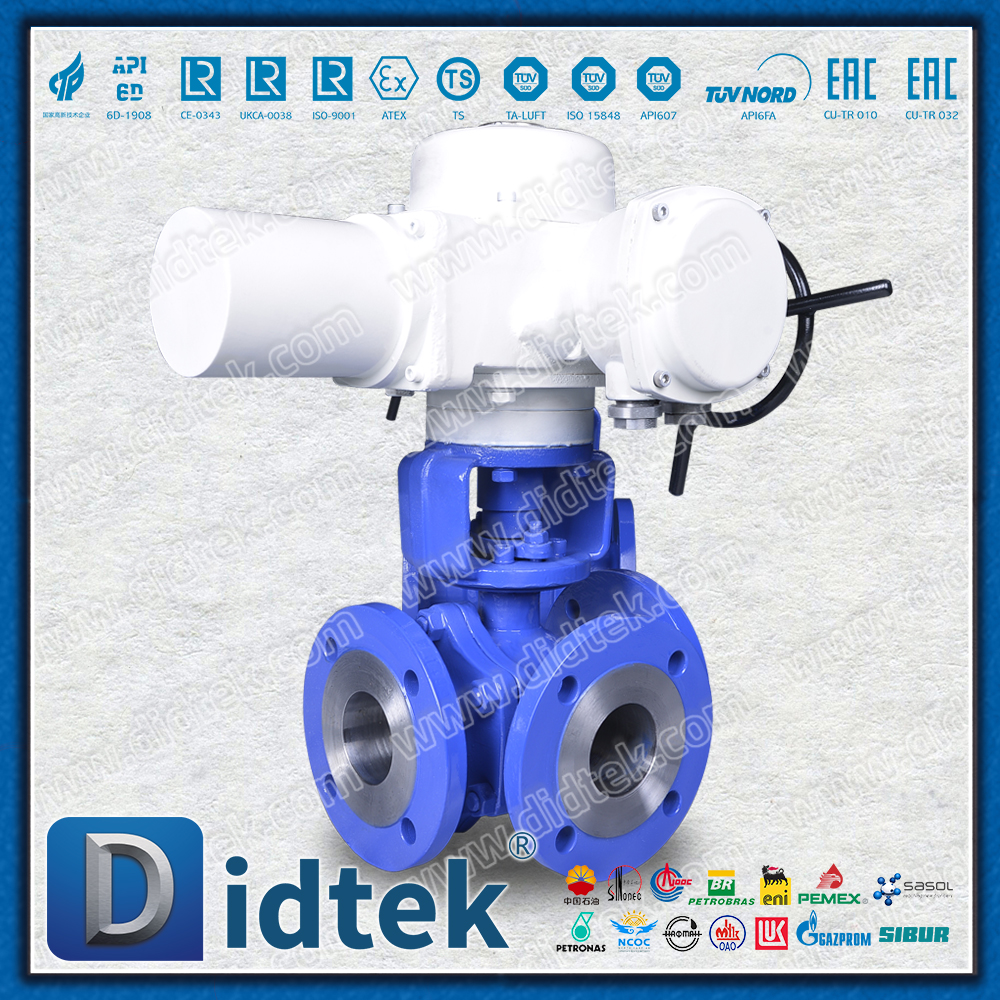

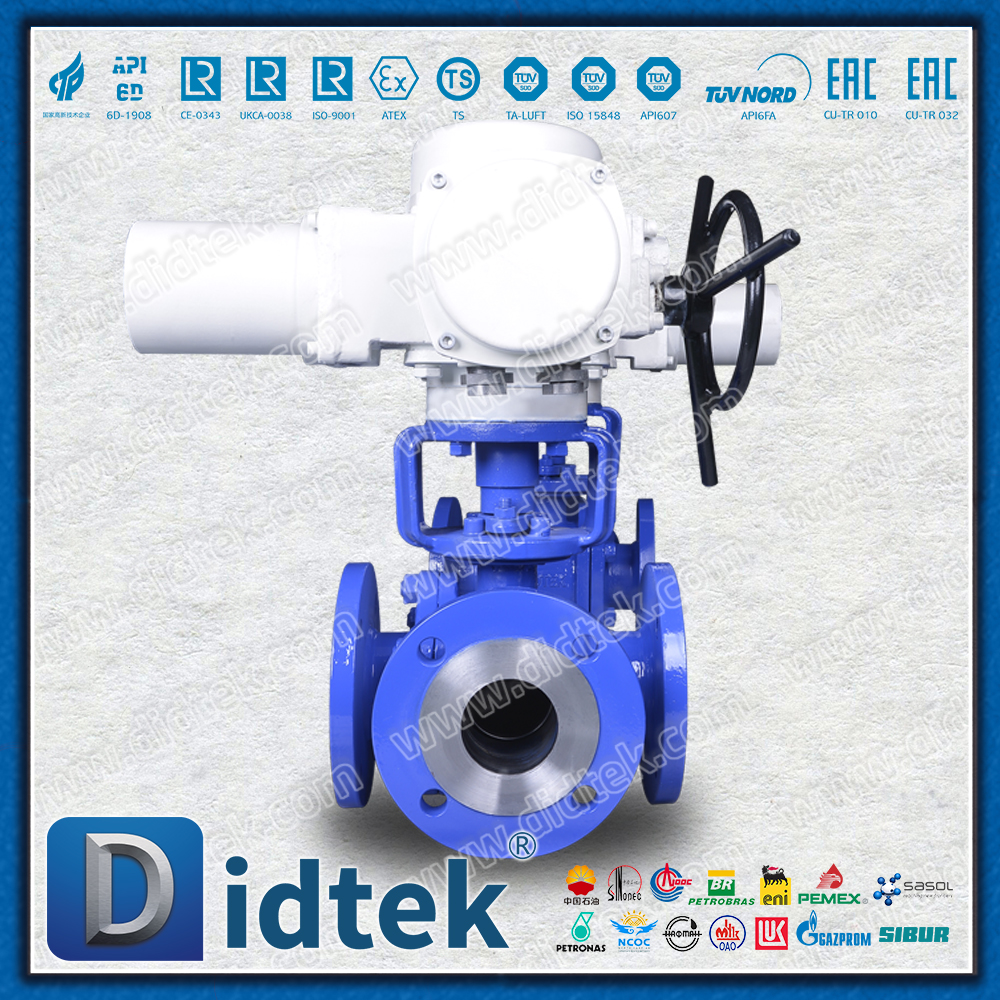

บอลวาล์วไฟฟ้าสามทางเป็นอุปกรณ์ควบคุมของเหลวขั้นสูงที่ควบคุมโดยแอคชูเอเตอร์ไฟฟ้า ใช้การออกแบบช่องทางการไหลรูปตัว L หรือรูปตัว T ที่เป็นเอกลักษณ์เพื่อสลับ กระจาย หรือผสมทิศทางการไหลของตัวกลางในไปป์ไลน์หลาย ๆ เส้นได้อย่างแม่นยำ ผลิตภัณฑ์นี้ผสานรวมการควบคุมอัจฉริยะ โครงสร้างที่กะทัดรัด และการจัดการทิศทางการไหลแบบมัลติฟังก์ชั่น ทำให้ผลิตภัณฑ์นี้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับการควบคุมของไหลแบบอัตโนมัติในกระบวนการทางอุตสาหกรรมสมัยใหม่

ข้อกำหนดทางเทคนิค

คุณสมบัติของผลิตภัณฑ์

1. การออกแบบโครงสร้างที่โดดเด่น

การออกแบบที่กะทัดรัดแบบบูรณาการ: แอคชูเอเตอร์และตัววาล์วเข้ากันได้อย่างแม่นยำ โดยมีโครงสร้างที่กะทัดรัดและประหยัดพื้นที่ในการติดตั้ง

การกำหนดค่าหลายช่องสัญญาณ

ช่องรูปตัว L: ช่วยให้สามารถสลับตัวกลางระหว่างสองช่อง (สองช่องเข้าและหนึ่งช่อง หรือหนึ่งช่องและสองช่อง)

T-channel: ช่วยให้สามารถเบี่ยงเบน การบรรจบกัน หรือตัดตัวกลางได้อย่างสมบูรณ์

การปรับแรงบิดให้เหมาะสมที่สุด: ช่องการไหลได้รับการปรับปรุงให้เหมาะสมผ่านไดนามิกของไหลเชิงคำนวณ ซึ่งช่วยลดแรงบิดในการทำงานได้อย่างมาก

2. แอคชูเอเตอร์ไฟฟ้าประสิทธิภาพสูง

ระบบควบคุมอัจฉริยะ: ใช้การควบคุมไมโครโปรเซสเซอร์และมีระบบป้องกันการโอเวอร์โหลด การป้องกันความร้อนสูงเกินไป และการป้องกันเฟส

การควบคุมตำแหน่งที่แม่นยำ: ความแม่นยำในการกำหนดตำแหน่งของผลิตภัณฑ์ที่ปรับได้ถึง ±0.5% และรองรับการปรับที่ตำแหน่งตรงกลางใดๆ

โหมดการควบคุมหลายโหมด: รองรับการควบคุมในสถานที่ การควบคุมอัตโนมัติระยะไกล และการควบคุมระบบแบบกระจายส่วนกลาง

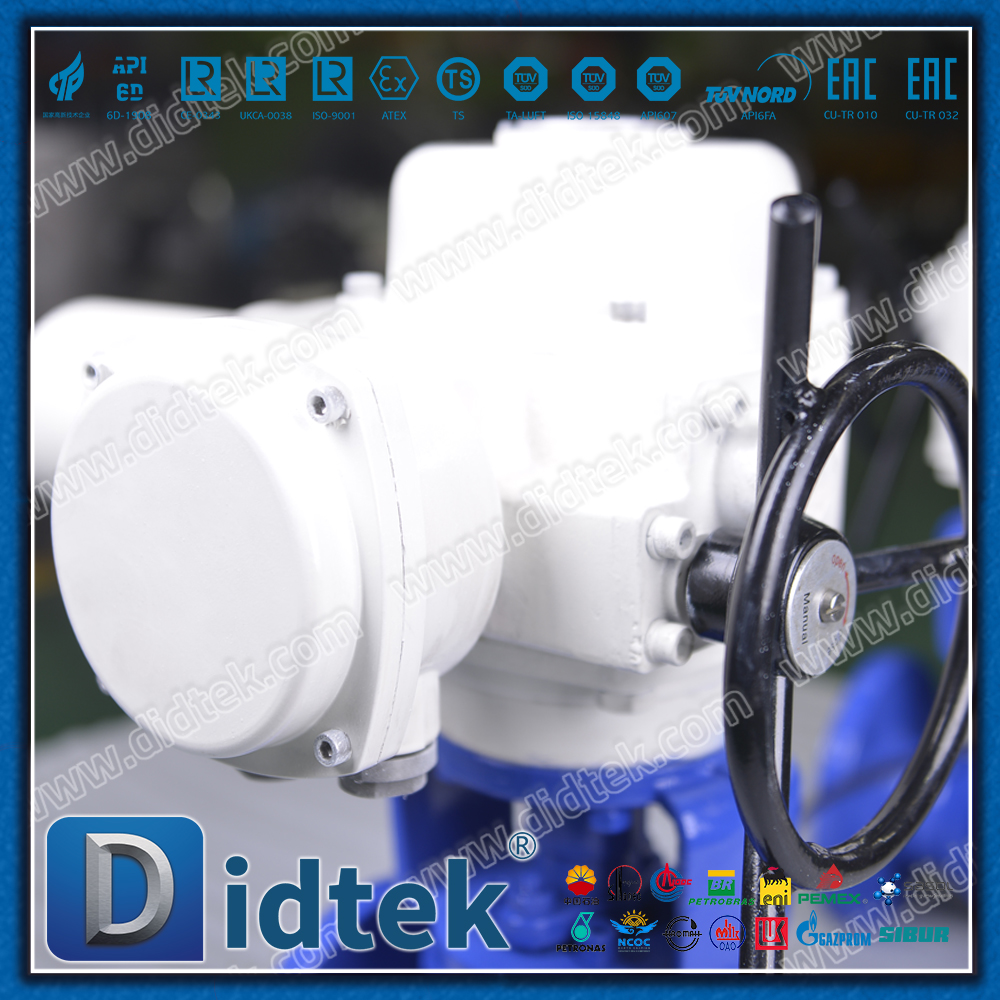

ฟังก์ชั่นการทำงานแบบแมนนวล: มีกลไกการทำงานแบบแมนนวลมาตรฐาน ช่วยให้สามารถใช้งานแบบแมนนวลในกรณีฉุกเฉินในกรณีที่ไฟฟ้าขัดข้อง

3. ประสิทธิภาพการปิดผนึกที่เชื่อถือได้

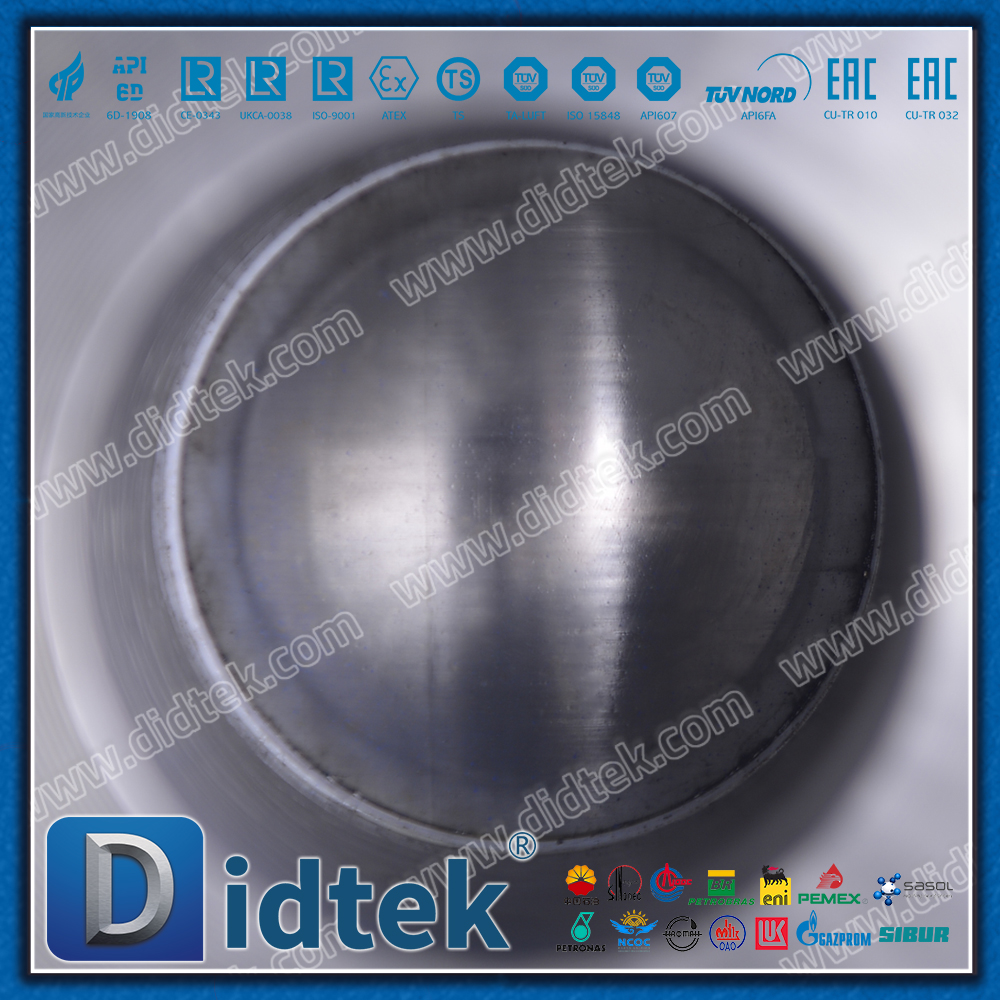

การออกแบบที่ไม่มีการรั่วไหล: ใช้ทรงกลมกราวด์อย่างแม่นยำและบ่าวาล์วที่รับน้ำหนักแบบยืดหยุ่นเพื่อให้แน่ใจว่ามีการปิดผนึกระดับฟอง

การออกแบบที่มีอายุการใช้งานยาวนาน: ตลับลูกปืนแบบหล่อลื่นในตัวและวัสดุปิดผนึกที่มีค่าสัมประสิทธิ์แรงเสียดทานต่ำช่วยยืดอายุการใช้งาน

ความปลอดภัยจากอัคคีภัย: การออกแบบที่ทนไฟเสริม หลังจากที่ซอฟซีลล้มเหลว จะเกิดการซีลรองระหว่างโลหะกับโลหะ

4. ฟังก์ชั่นอัจฉริยะ

ฟังก์ชั่นวินิจฉัยตัวเอง: ตรวจสอบโหลดมอเตอร์ อุณหภูมิ และเวลาทำงานแบบเรียลไทม์

จอแสดงผลดิจิตอล: มีหน้าจอ LCD เสริมเพื่อแสดงระดับการเปิดวาล์วและสถานะแบบเรียลไทม์

อินเทอร์เฟซการสื่อสาร: รองรับการสื่อสารฟิลด์บัส เช่น Profibus-DP และ Modbus RTU (อุปกรณ์เสริม)

ฟิลด์แอปพลิเคชันทั่วไป

ระบบ Hvac: การควบคุมความร้อน/ความเย็นแบบเขต, การสลับสื่อระบบสุริยะ

อุตสาหกรรมกระบวนการทางเคมี: การควบคุมการป้อนสำหรับถังปฏิกิริยา การแบ่งสัดส่วนและการผสมวัตถุดิบหลายชนิด

โครงการปกป้องสิ่งแวดล้อมในการบำบัดน้ำ: การกรองและการล้างย้อน การจ่ายสารเคมี และการสลับแหล่งต่างๆ

อุตสาหกรรมอาหารและยา: ระบบ CIP/SIP, การกระจายตัวกลางท่อสะอาด

อุปกรณ์อุตสาหกรรมทั่วไป: การควบคุมระบบอัดอากาศ การจัดการการจ่ายน้ำมันของระบบหล่อลื่น

พารามิเตอร์หลัก

ระดับแรงดัน: PN10-PN100 (คลาส 150-600)

ช่วงอุณหภูมิ: -40°C ถึง +230°C (ขึ้นอยู่กับวัสดุซีล)

แรงดันไฟฟ้า: AC 24V/110V/220V/380V, DC 12V/24V

สัญญาณควบคุม: สัญญาณสวิตช์, 4-20mA, 0-10V

วิธีการเชื่อมต่อ: หน้าแปลน, ด้าย, การเชื่อมแบบชน

สรุปค่า

บอลวาล์วไฟฟ้าสามทางผ่านการผสมผสานที่ลงตัวระหว่างการควบคุมไฟฟ้าอัจฉริยะและโครงสร้างสามทางที่เป็นนวัตกรรมใหม่ช่วยให้ผู้ใช้ได้รับ

การเพิ่มประสิทธิภาพกระบวนการ: ลดความซับซ้อนของการออกแบบไปป์ไลน์และลดจำนวนวาล์วที่ใช้

การควบคุมที่แม่นยำ: จัดการทิศทางการไหลของและปริมาตรของตัวกลางได้อย่างแม่นยำ

การรวมระบบอัตโนมัติ: เชื่อมต่อกับระบบควบคุม เช่น PLC และ DCS ได้อย่างง่ายดาย

การทำงานที่เชื่อถือได้: ประสิทธิภาพที่มั่นคงในระยะยาวภายใต้สภาวะการทำงานที่สมบุกสมบัน

ผลิตภัณฑ์นี้เป็นตัวเลือกที่ดีเยี่ยมสำหรับการเพิ่มระดับของกระบวนการอัตโนมัติและบรรลุการควบคุมของเหลวที่แม่นยำ และมีการใช้กันอย่างแพร่หลายในสถานการณ์ระบบอัตโนมัติทางอุตสาหกรรมที่ต้องมีการจัดการทิศทางการไหลที่ซับซ้อน
