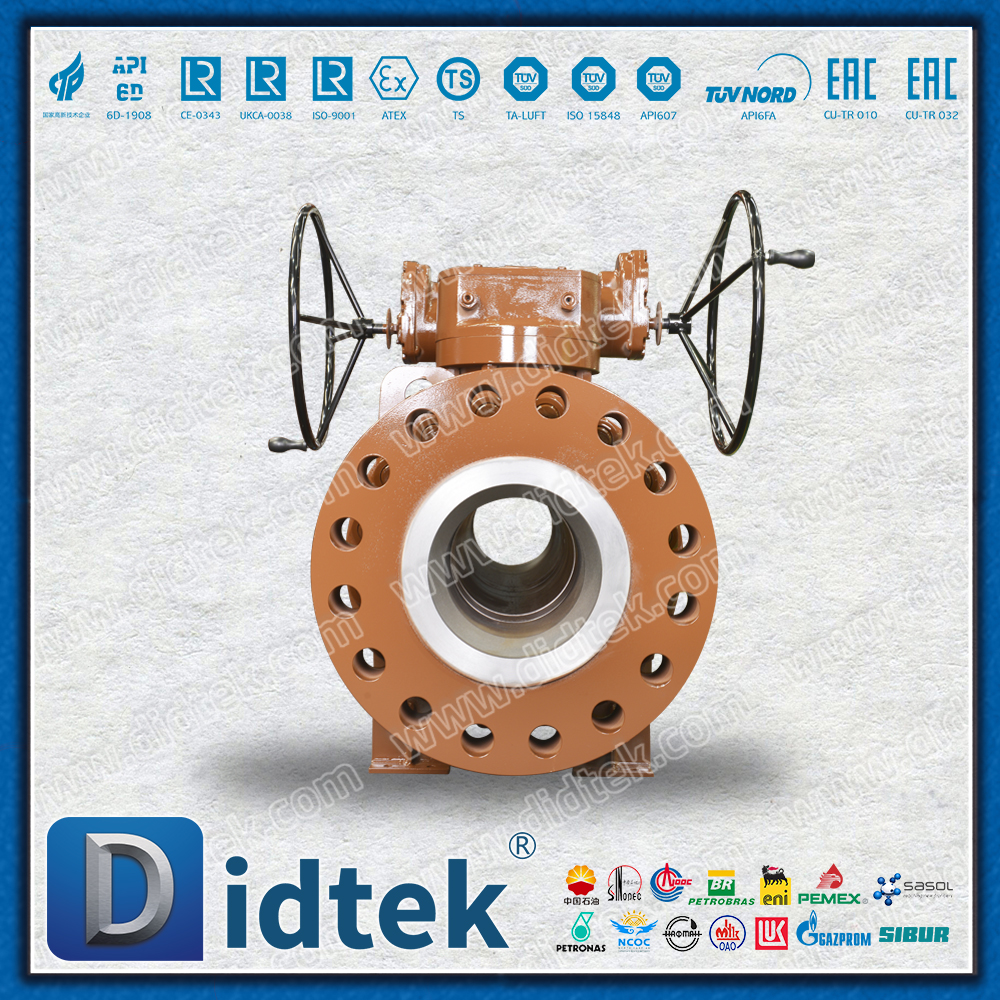

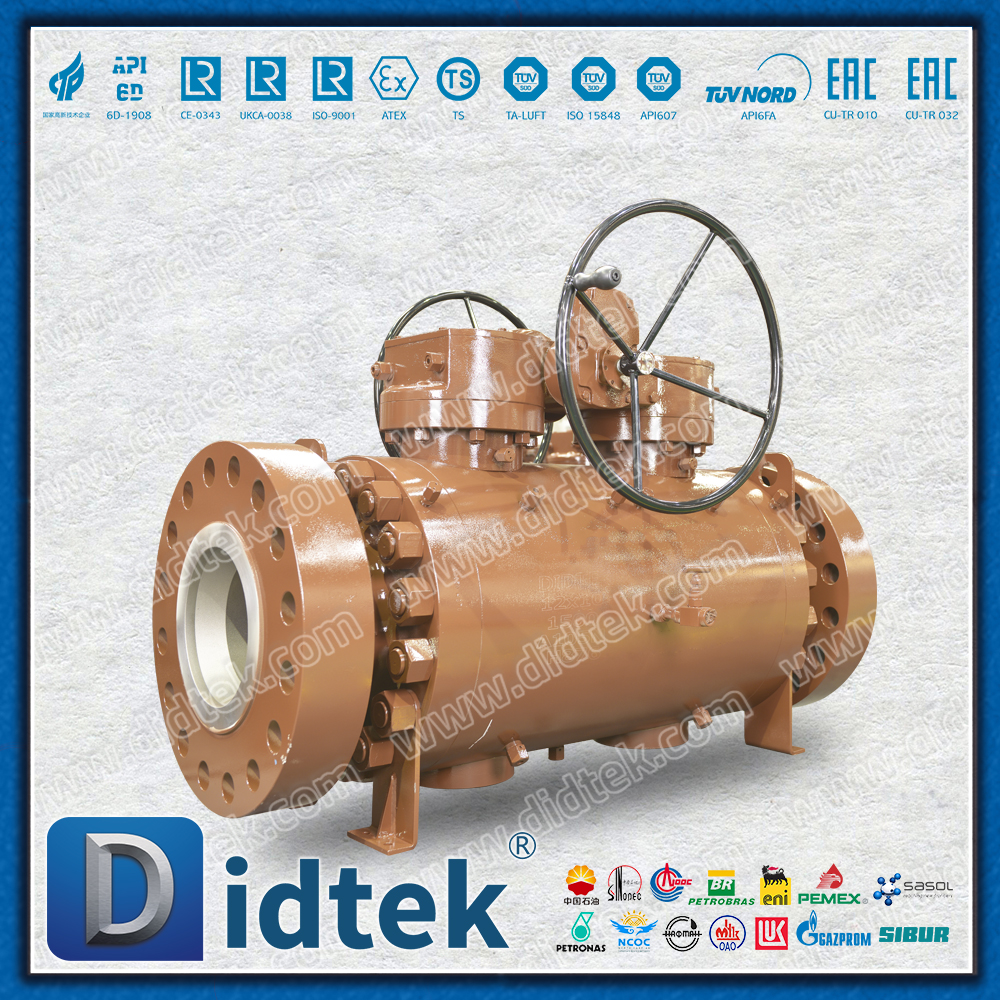

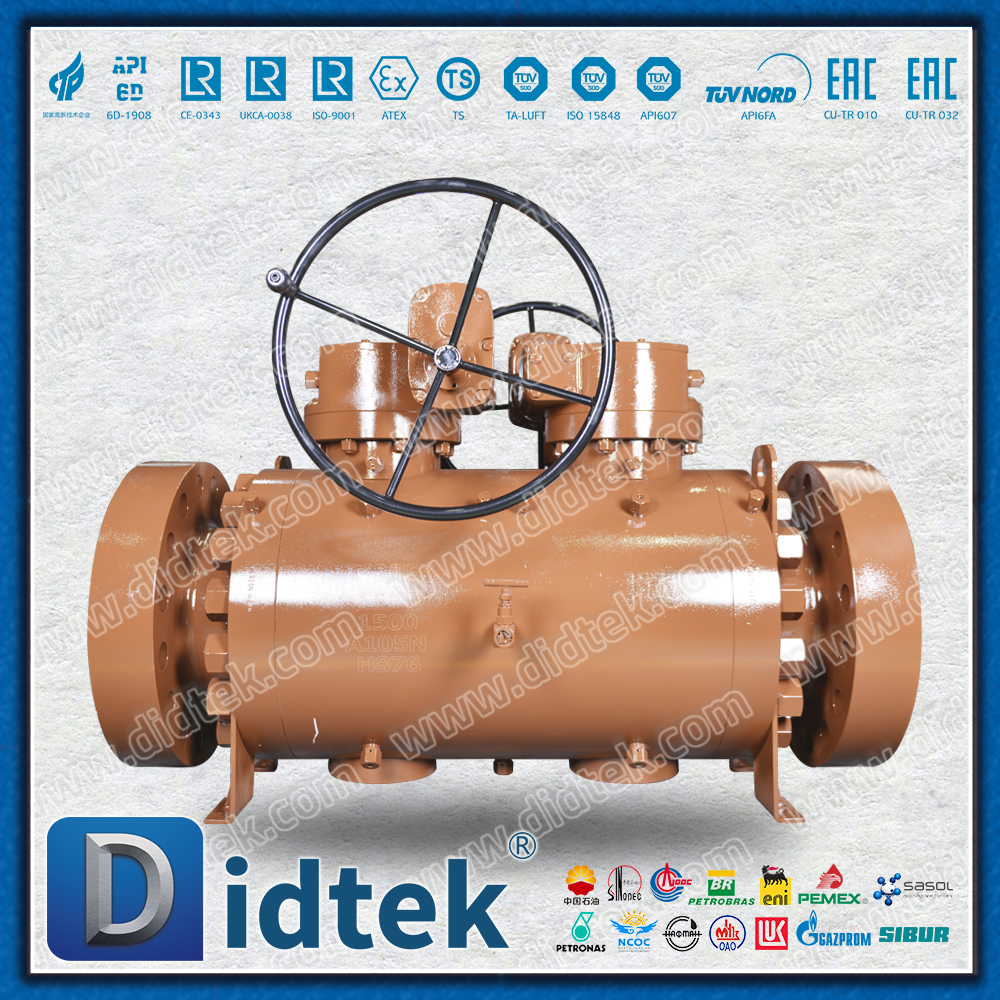

ดับเบิลบอลวาล์วพร้อม Double Bolck และ Bleed

ภาพรวมผลิตภัณฑ์

บอลวาล์วระบายแบบ double-ball double-cut-off เป็นวาล์วพิเศษที่มีความปลอดภัยสูงพร้อมโครงสร้างซีรีย์ double-ball ที่เป็นนวัตกรรมใหม่ ด้วยหน่วยซีลทรงกลมอิสระสองชุดและระบบบรรเทาโพรงเฉพาะ ทำให้สามารถแยกตัวกลางต้นน้ำและปลายน้ำได้เป็นสองเท่า และความดันภายในช่องปิดผนึกทั้งสองจะถูกระบายออกอย่างปลอดภัย ผลิตภัณฑ์นี้ปฏิบัติตามมาตรฐาน API 6D อย่างเคร่งครัด และเป็นโซลูชันด้านความปลอดภัยขั้นสูงสุดสำหรับจุดแยกที่สำคัญในอุตสาหกรรมน้ำมัน ก๊าซ และเคมี

ข้อกำหนดทางเทคนิค

คุณสมบัติของผลิตภัณฑ์

1. รับประกันความปลอดภัยแบบแยกส่วน

ระบบปิดผนึกอิสระ: ทรงกลมสองอันทำงานอย่างเป็นอิสระต่อกัน โดยแต่ละทรงกลมสร้างกั้นการปิดผนึกที่สมบูรณ์

รับประกันการรั่วไหลเป็นศูนย์: การปิดผนึก ANSI B16.104 Class V ทำได้พร้อมกันทั้งต้นน้ำและปลายน้ำ

การออกแบบที่ไม่เกิดข้อผิดพลาด: ความล้มเหลวของการซีลตัวเดียวไม่ส่งผลต่อประสิทธิภาพการซีลที่อีกด้านหนึ่ง

2. การจัดการความปลอดภัยของแรงดันในโพรง

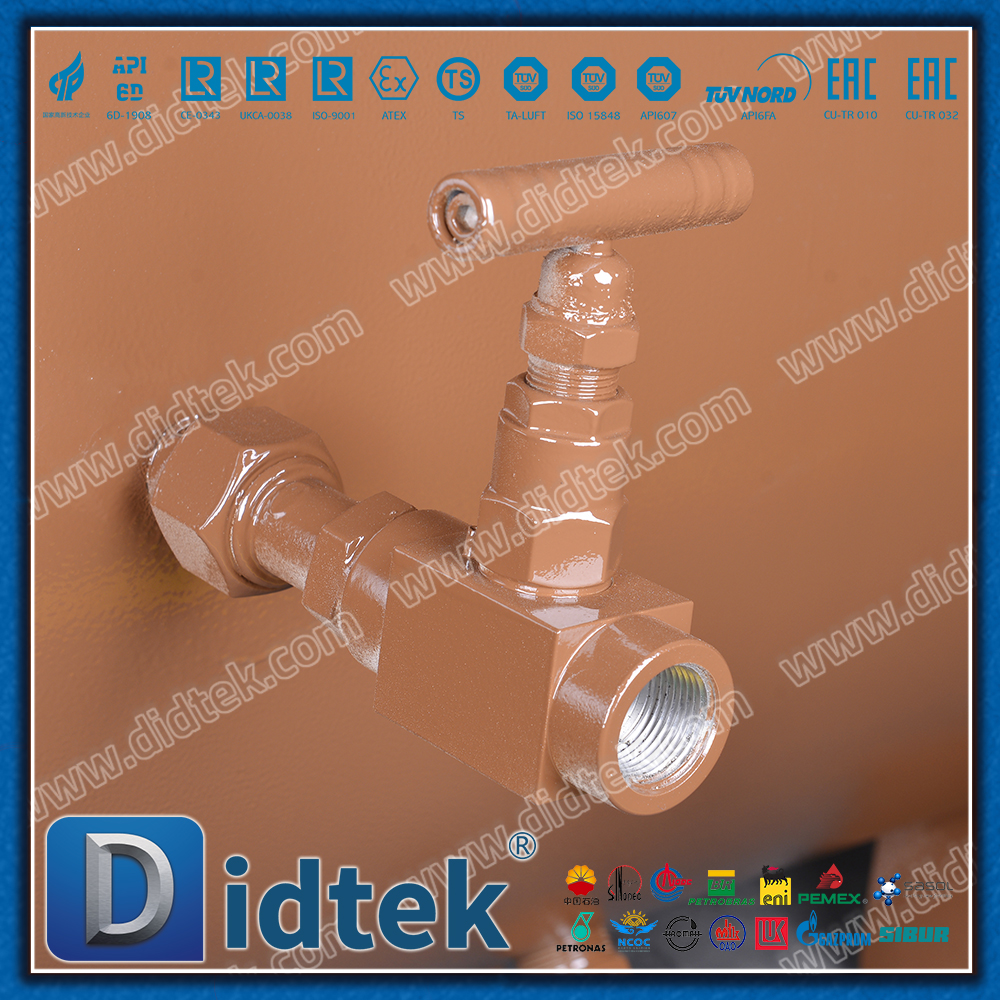

ระบบระบายแบบพิเศษ: ติดตั้งอินเทอร์เฟซวาล์วระบายมาตรฐาน ซึ่งรองรับการปล่อยแรงดัน การตรวจจับ และการสุ่มตัวอย่าง

การแสดงความดันด้วยภาพ: สามารถติดตั้งเกจวัดความดันที่เป็นอุปกรณ์เสริมเพื่อตรวจสอบสถานะของช่องได้แบบเรียลไทม์

ระบบบรรเทาความปลอดภัยอัตโนมัติ: เมื่อช่องมีแรงดันเกิน จะสามารถระบายออกได้โดยอัตโนมัติผ่านวาล์วนิรภัย

3. การออกแบบการบำรุงรักษาแบบโมดูลาร์

หน่วยบำรุงรักษาแยกอิสระ: หน่วยทรงกลมแต่ละหน่วยสามารถแยกชิ้นส่วนได้อย่างอิสระเพื่อการบำรุงรักษา

ความสามารถในการบำรุงรักษาแบบออนไลน์: รองรับการเปลี่ยนหน่วยซีลแต่ละหน่วยแบบออนไลน์

โครงสร้างการถอดและประกอบอย่างรวดเร็ว: การออกแบบฟิกซ์เจอร์แบบพิเศษช่วยลดเวลาการบำรุงรักษาลง 50%

4. การกำหนดค่าประสิทธิภาพสูง

การทำงานของแรงบิดต่ำ: การออกแบบช่องการไหลที่ปรับให้เหมาะสมจะช่วยลดแรงบิดในการทำงานลง 30%

การออกแบบป้องกันไฟฟ้าสถิต: ทรงกลมคู่นำไฟฟ้าสถิตอย่างต่อเนื่อง

ก้านวาล์วป้องกันการเป่า: ก้านวาล์วทั้งด้านบนและด้านล่างมีโครงสร้างป้องกันการเป่า

พารามิเตอร์หลัก

ระดับแรงดัน: คลาส 150-900 (PN16-PN150)

ช่วงอุณหภูมิ: -46°C ถึง +538°C

วิธีการเชื่อมต่อ: หน้าแปลน RF / การเชื่อมต่อแหวน RTJ / ปลายเชื่อมชน

มาตรฐานการออกแบบ: API 6D/ASME B16.34

เกรดการซีล: ANSI B16.104 คลาส V

สาขาการสมัคร

น้ำมันและก๊าซ: อุปกรณ์หลุมผลิต สถานีพิกท่อ ทางเข้าและทางออกของถังเก็บ

กระบวนการทางเคมี: การแยกเครื่องปฏิกรณ์, การขนส่งตัวกลางที่เป็นพิษ, ไปป์ไลน์กระบวนการแรงดันสูง

พลังงานและพลังงาน: การตัดเชื้อเพลิงสำหรับหม้อไอน้ำ การแยกท่อไอน้ำหลัก

การใช้งานพิเศษ: ท่อส่งใต้น้ำ, สิ่งอำนวยความสะดวก LNG, คลังสำรองทางยุทธศาสตร์

สรุป

บอลวาล์วระบายแบบ double-ball double-truncated ผ่านโครงสร้าง double-ball ที่เป็นนวัตกรรมใหม่ ฟังก์ชัน DBB ที่เชื่อถือได้ และการควบคุมคุณภาพที่เข้มงวด ช่วยให้ผู้ใช้งานในอุตสาหกรรมมี:

การแยกความปลอดภัยอย่างสมบูรณ์: สิ่งกีดขวางที่ปิดสนิทสองชั้นช่วยลดความเสี่ยง

การตรวจสอบสถานะออนไลน์: รับรู้แรงดันในโพรงแบบเรียลไทม์เพื่อการบำรุงรักษาเชิงป้องกัน

อายุการใช้งานยาวนาน: ออกแบบมาเป็นเวลา 30 ปี ค่าบำรุงรักษาลดลงอย่างมาก

บูรณาการการควบคุมอัจฉริยะ: รองรับระบบอัตโนมัติเพื่อให้บรรลุการตรวจสอบระยะไกล

ผลิตภัณฑ์นี้เป็นตัวเลือกที่ดีเยี่ยมสำหรับการขนส่งสื่ออันตราย การแยกอุปกรณ์หลัก และสภาพการทำงานที่ต้องการระดับความปลอดภัยสูงสุด ให้การรับประกันที่เชื่อถือได้สำหรับการผลิตที่ปลอดภัยทางอุตสาหกรรมสมัยใหม่
