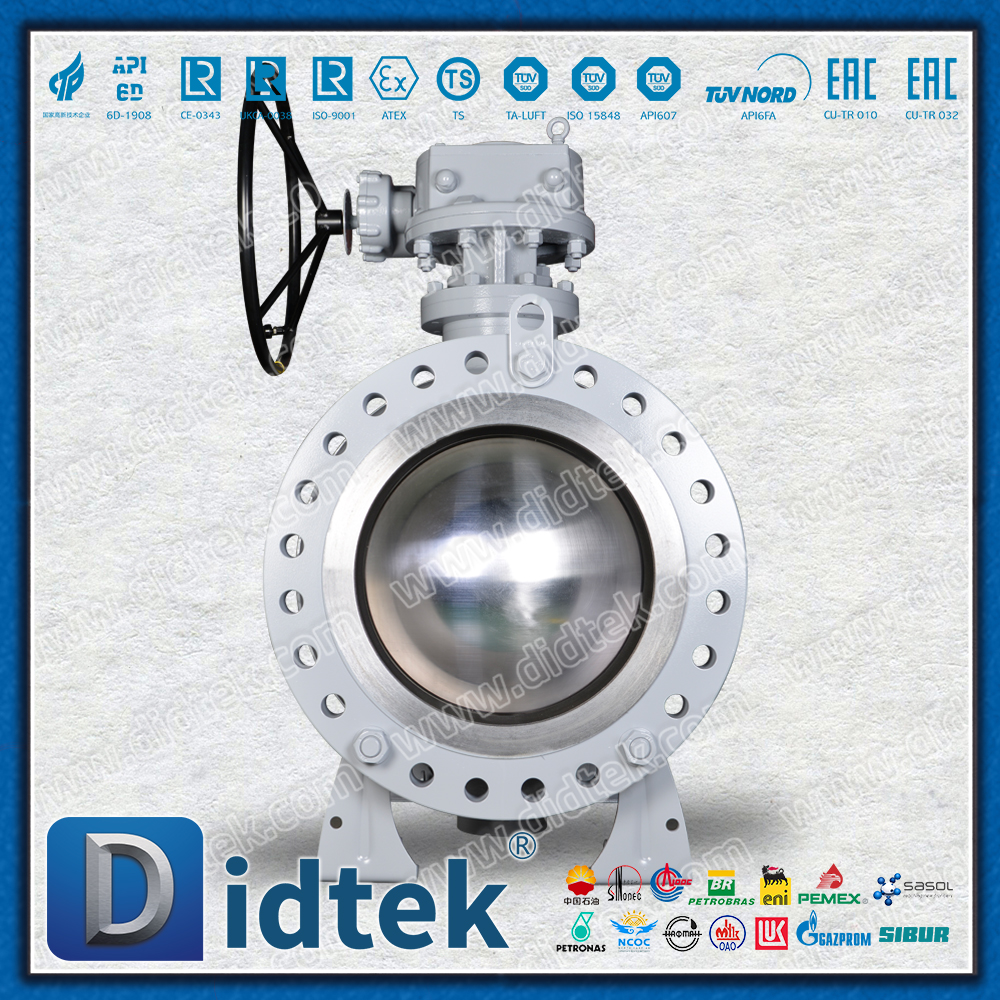

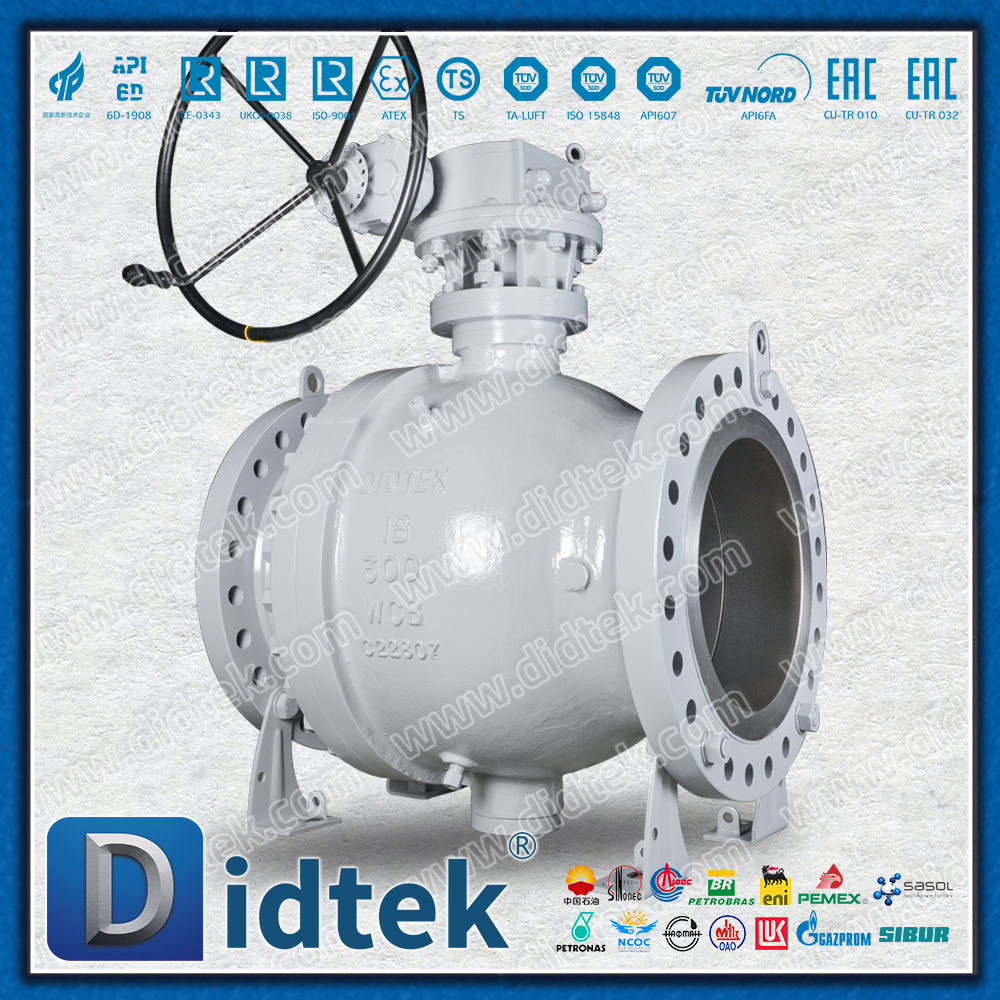

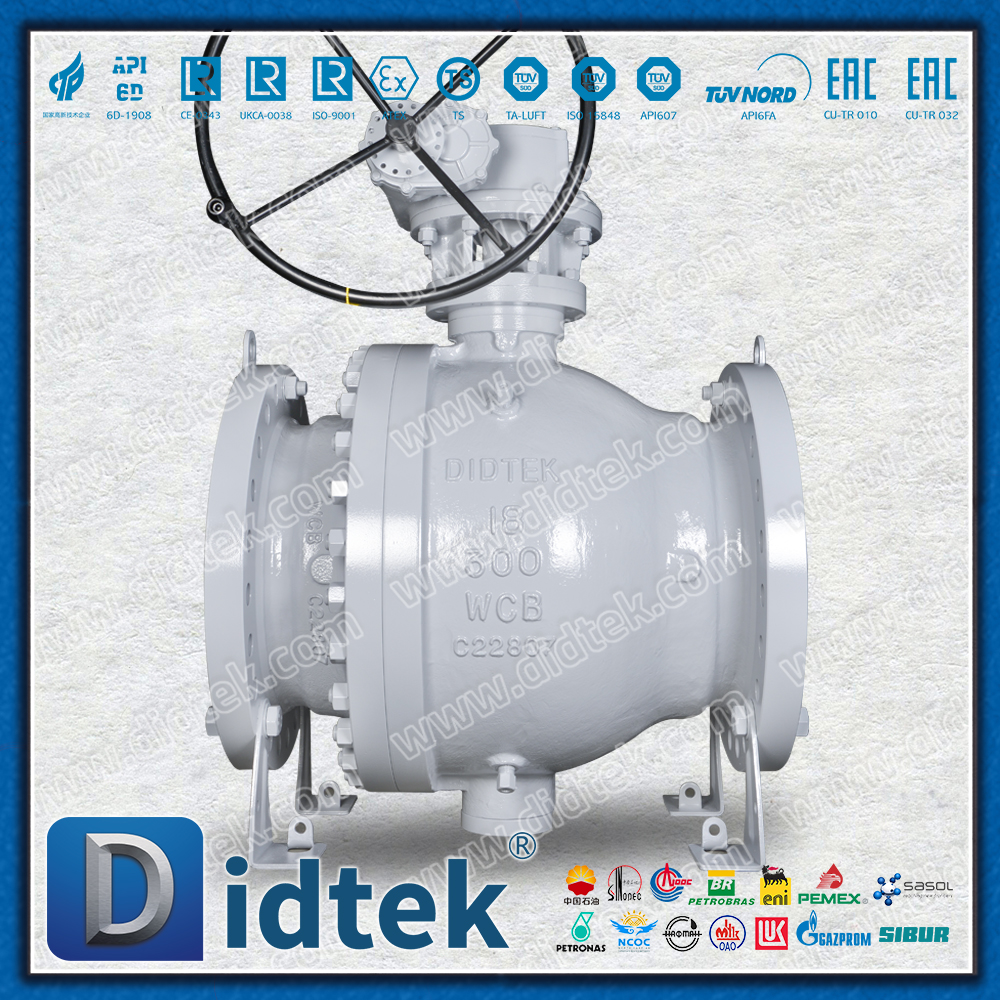

บอลวาล์ว Trunnion เหล็กหล่อสองชิ้นขนาด 18 นิ้ว

การวางตำแหน่งผลิตภัณฑ์หลัก

ผลิตภัณฑ์นี้เป็นบอลวาล์วพิเศษท่อแรงดันสูงเส้นผ่านศูนย์กลางขนาดใหญ่ ใช้โครงสร้างแยกสองชิ้นและการออกแบบลูกบอลแบบก้านหูคงที่ เมื่อใช้ร่วมกับตัววาล์วเหล็กหล่อ ASTM A216 WCB วาล์วนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่มีแรงดันสูงและมีเส้นผ่านศูนย์กลางขนาดใหญ่ เช่น ท่อส่งน้ำมัน ก๊าซธรรมชาติ และท่อส่งน้ำ เพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาวและการปิดผนึกที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

ข้อกำหนดทางเทคนิคโดยละเอียด

คุณสมบัติการออกแบบหลัก

1. โครงสร้างตัววาล์วสองชิ้น

ความสะดวกในการบำรุงรักษา: ส่วนตรงกลางของตัววาล์วแบ่งออกเป็นสองซีกซึ่งเชื่อมต่อกันด้วยสลักเกลียวที่มีความแข็งแรงสูง อำนวยความสะดวกในการตรวจสอบและการเปลี่ยนส่วนประกอบภายใน (บอล บ่าวาล์ว)

ความเสถียรของโครงสร้าง: เมื่อเทียบกับโครงสร้างสามชิ้น ปะเก็นซีลหนึ่งชุดจะลดลง เพิ่มความแข็งแกร่งโดยรวมและความน่าเชื่อถือในการซีลของตัววาล์ว

เศรษฐกิจ: ในขณะที่รับประกันการบำรุงรักษา ต้นทุนการผลิตยังต่ำกว่าโครงสร้างสามชิ้น

2. การออกแบบลูกยึดเพลาหู

การทำงานของแรงบิดต่ำ: ลูกบอลถูกยึดไว้ผ่านก้านหูด้านบนและด้านล่าง ช่วยลดแรงกดโดยตรงของแรงกดปานกลางบนลูกบอล แรงบิดในการทำงานลดลงอย่างมาก โดยมีเพียง 1/3 ถึง 1/2 ของบอลวาล์วลอย

การใช้งานแรงดันสูง: เหมาะอย่างยิ่งสำหรับสภาพการทำงานแรงดันสูงคลาส 600 ขึ้นไป และประสิทธิภาพการซีลไม่ได้รับผลกระทบจากความผันผวนของแรงดันท่อ

ฟังก์ชั่นปิดและบรรเทาสองครั้ง: เมื่อวาล์วอยู่ในสถานะปิด จะสามารถแยกต้นน้ำและปลายน้ำได้พร้อมกัน และปล่อยแรงดันภายในช่องวาล์วอย่างปลอดภัย

3. ข้อดีของวัสดุเหล็กหล่อ

ความแข็งแรงสูง: เหล็กหล่อ ASTM A216 WCB มีคุณสมบัติเชิงกลที่ดีเยี่ยมและความสามารถในการรับแรงดัน

ประหยัดและทนทาน: เหมาะสำหรับสื่อที่ไม่กัดกร่อน เช่น น้ำมัน ก๊าซธรรมชาติ น้ำ ไอน้ำ ฯลฯ โดยมีความคุ้มค่าที่โดดเด่น

ความยืดหยุ่นในการเชื่อม: พอร์ตของตัววาล์วสามารถปรับเปลี่ยนได้ที่ไซต์งานโดยการเชื่อมแบบชนตามต้องการ

ประสิทธิภาพและข้อดี

ฟิลด์แอปพลิเคชันทั่วไป

น้ำมันและก๊าซ: วาล์วปิดท่อทางไกล วาล์วกระบวนการสำหรับสถานีและหลา

ก๊าซในเมือง: วาล์วควบคุมสายหลัก วาล์วกุญแจที่สถานีประตู

ระบบจ่ายน้ำ: วาล์วควบคุมสำหรับท่อส่งน้ำขนาดใหญ่, วาล์วทางเข้าและทางออกของสถานีสูบน้ำ

พลังงานและพลังงาน: วาล์วควบคุมหลักสำหรับระบบน้ำหล่อเย็นของสถานีไฟฟ้า

ท่ออุตสาหกรรม: การควบคุมสื่อกระบวนการที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ต่างๆ

คำแนะนำในการติดตั้งและบำรุงรักษา

การตรวจสอบก่อนการติดตั้ง: ยืนยันว่าข้อกำหนดของวาล์วตรงกับท่อและกำจัดเศษใดๆ ออกจากท่อ

ทิศทางการติดตั้ง: พิจารณาว่าทิศทางการไหลของตัวกลางสอดคล้องกับทิศทางที่ระบุของวาล์ว

พื้นที่ปฏิบัติการ: สำรองพื้นที่เพียงพอสำหรับแอคชูเอเตอร์และการบำรุงรักษา

การบำรุงรักษาตามปกติ

รายเดือน: ตรวจสอบการรั่วไหลและประสิทธิภาพการทำงาน

ทุกปี: ดำเนินการทดสอบประสิทธิภาพการซีล

ขอแนะนำให้ทำการถอดแยกชิ้นส่วนและบำรุงรักษาอย่างครอบคลุมทุกๆ สามปี

สรุป

บอลวาล์วคงที่เพลาหูเหล็กหล่อสองชิ้นขนาด 18 นิ้วเป็นวาล์วอุตสาหกรรมประสิทธิภาพสูงที่รวมเส้นผ่านศูนย์กลางขนาดใหญ่ ความจุแรงดันสูง และการบำรุงรักษาที่สะดวก การออกแบบก้านหูคงที่ทำให้มั่นใจในการใช้งานด้วยแรงบิดต่ำและอายุการใช้งานการซีลที่ยาวนานภายใต้สภาวะแรงดันสูง ในขณะที่โครงสร้างสองชิ้นรับประกันความแข็งแกร่งของตัววาล์วในขณะเดียวกันก็ให้การบำรุงรักษาที่ดีเยี่ยม เหมาะสำหรับการควบคุมท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ภายใต้สภาวะการทำงานที่รุนแรงต่างๆ และเป็นตัวเลือกที่เหมาะสำหรับท่อส่งทางไกลและระบบอุตสาหกรรมขนาดใหญ่
