วาล์วลอยชนิดสมดุลคืออะไร และทำงานอย่างไร?

โฟลตวาล์วชนิดสมดุลเป็นตัวควบคุมทางกล วาล์วลูกลอยประเภทสมดุลนี้ใช้ลูกลอยและคันโยกเพื่อกักเก็บน้ำไว้ที่ระดับที่กำหนด การลอยตัวเป็นตัวขับเคลื่อนทุ่น ไม่ใช่อุปกรณ์อิเล็กทรอนิกส์ เมื่อน้ำหยดต่ำกว่าจุด ลูกลอยจะเปิดวาล์ว เมื่อน้ำถึงตัวทุ่นจะปิด วาล์วลูกลอยสมดุลแตกต่างจากวาล์วลูกลอยมาตรฐานโดยการปรับสมดุลความดัน ความสมดุลดังกล่าวทำให้สามารถควบคุมได้อย่างแม่นยำและทำงานเงียบ วาล์วลูกลอยประเภทนี้ใช้สำหรับถังเก็บน้ำสะอาด ความต้องการบอลวาล์วลอยทั่วโลกสูงถึง 2.1 พันล้านดอลลาร์สหรัฐในปี 2567 และอาจสูงถึง 3.5 พันล้านดอลลาร์สหรัฐภายในปี 2576 จะรักษาระดับน้ำให้คงที่ได้อย่างไร หลักการสมดุลความดันคือกุญแจสำคัญ

ประเด็นสำคัญ

• วาล์วลูกลอยปรับสมดุลจะควบคุมระดับน้ำด้วยลูกลอยและคันโยกโดยไม่ต้องใช้ไฟฟ้า

• ปรับสมดุลแรงดันด้วยไพล็อตวาล์วและไดอะแฟรม จึงแม่นยำและเงียบ

• วาล์วนี้จะหยุดค้อนน้ำและลดการสึกหรอ ทำให้เชื่อถือได้สำหรับระบบที่มีการไหลสูง

• ทำงานได้ดีในถังเก็บน้ำสะอาด อ่างเก็บน้ำ และระบบให้น้ำปศุสัตว์

• การออกแบบนี้ต้องการการบำรุงรักษาเพียงเล็กน้อยและรักษาระดับน้ำให้คงที่ได้นานหลายปี

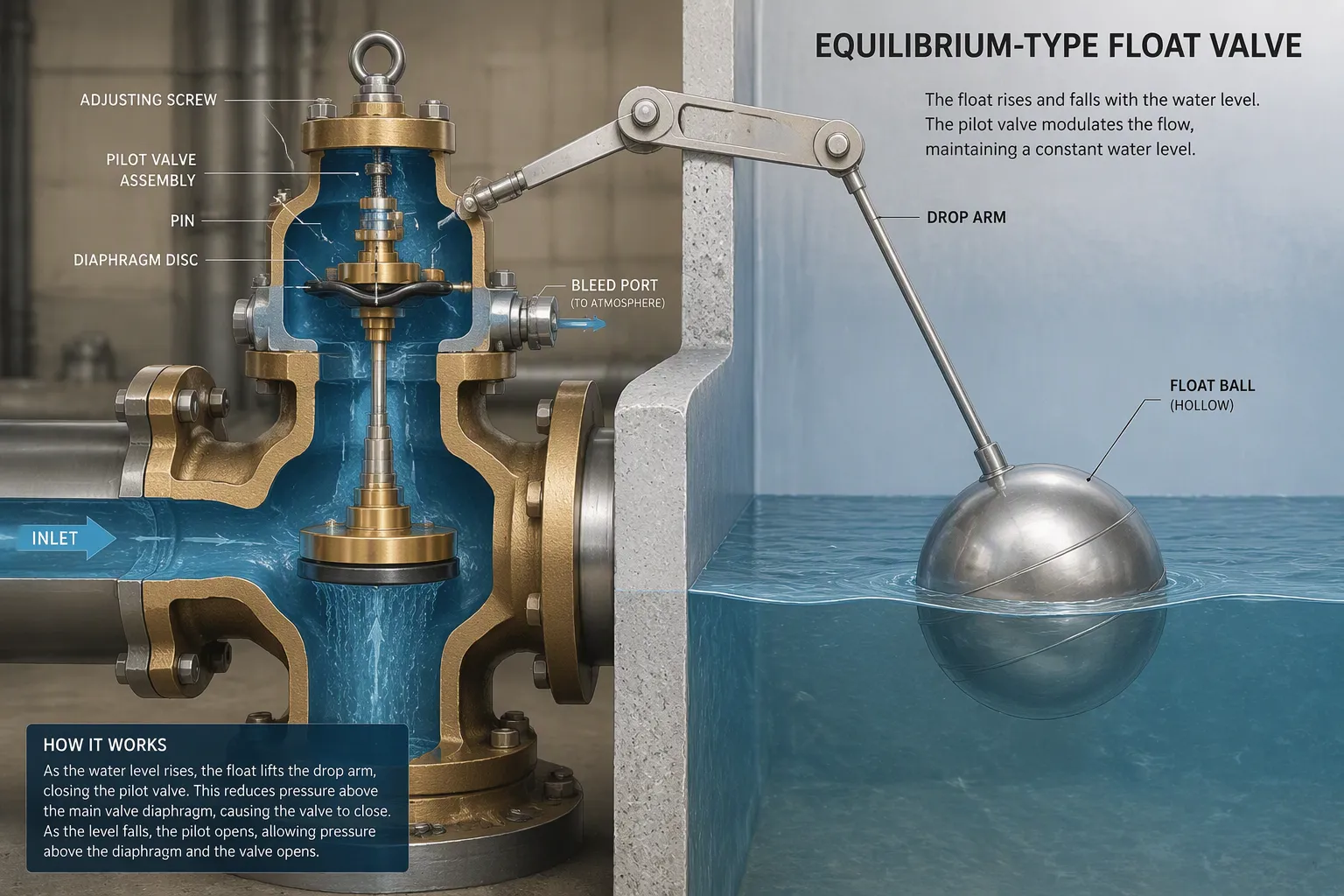

ชิ้นส่วนสำคัญของวาล์วลูกลอยประเภทสมดุล

โฟลต คันโยก และดรอปอาร์ม

ลูกลอยและคันโยกตรวจจับการเปลี่ยนแปลงในพื้นผิวที่ปราศจากของเหลว ลูกบอลโลหะหรือพลาสติกกลวงวางอยู่บนน้ำ ลูกบอลขึ้นและลงตามระดับ การเคลื่อนไหวนั้นจะเปลี่ยนคันโยก มันเชื่อมต่อกับตัววาล์ว การลอยตัวเป็นตัวขับเคลื่อนการเคลื่อนไหว ไม่ใช่ไฟฟ้า

แขนปล่อยวางตำแหน่งลูกลอยในถัง ข้อต่อหมุนนี้ช่วยให้ลูกบอลอยู่ห่างจากผนังและมีน้ำไหลเข้ามา แขนปล่อยจะทวีคูณการเคลื่อนที่ของลูกบอล ระดับของเหลวที่ลดลงเล็กน้อยทำให้เกิดการเคลื่อนไหวที่มากขึ้นที่ปลายวาล์ว แขนปล่อยและคันโยกจะต้องเคลื่อนที่ได้อย่างอิสระ แรงเสียดทานทำให้การแก้ไขล่าช้าและทำให้เกิดการควบคุมที่ไม่สม่ำเสมอ ผู้ผลิตใช้วัสดุที่ทนต่อการกัดกร่อน ถังเก็บน้ำสะอาดมักใช้งานมานานหลายปี

ไพล็อตวาล์วและไดอะแฟรม

วาล์วไพล็อตและไดอะแฟรมทำงานร่วมกัน พวกเขาควบคุมวาล์วหลัก ไพล็อตเป็นวาล์วขนาดเล็ก มันเคลื่อนที่ด้วยคันโยกลูกลอย ไดอะแฟรมเป็นแผ่นดิสก์ที่มีความยืดหยุ่นภายในตัววาล์ว วาล์วลอยสมดุลของพินเคลื่อนที่ใช้พินนำร่องขนาดเล็ก หมุดนี้จะปล่อยน้ำออกจากห้องไดอะแฟรม

เมื่อทุ่นตกลง นักบินจะเปิดพอร์ตเลือดออก น้ำหนี. กลไกไดอะแฟรมตรวจจับแรงกดจะโค้งงอขึ้น ไดอะแฟรมจะยกวาล์วหลักออกจากบ่า น้ำไหลผ่านวาล์วทางเข้าเข้าไปในถัง วาล์วลูกลอยนี้เปิดทางเดินขนาดใหญ่โดยใช้แรงเพียงเล็กน้อย วาล์วลูกลอยชนิดนี้ใช้ไพล็อต นักบินลดความพยายามที่จำเป็นลง

เมื่อน้ำเพิ่มขึ้นถึงจุดที่ตั้งไว้ นักบินจะปิดช่องไล่อากาศ แรงดันน้ำสร้างขึ้นที่ด้านบนของไดอะแฟรม แรงกดดันนี้จะดันไดอะแฟรมลง การกระทำนี้จะทำให้วาล์วหลักอยู่ ลูกสูบบาลานซ์ภายในวาล์วจะปรับแรงให้เท่ากัน วาล์วลูกลอยประเภทสมดุลได้ชื่อมาจากการออกแบบที่สมดุลนี้

การออกแบบช่วยลดความเครียดทางกลและเสียงรบกวน วาล์วลูกลอย สามารถควบคุมระบบการไหลสูงโดยไม่ต้องมีลูกลอยขนาดใหญ่เกินไป แรงบิดบนคันโยกยังอยู่ในระดับต่ำ นักบินต้องการการเคลื่อนไหวเพียงเล็กน้อยเท่านั้น วาล์วลูกลอยส่วนใหญ่ทำงานเงียบ ความแตกต่างของแรงดันทั่วทั้งวาล์วหลักยังคงมีน้อย วาล์วลูกลอยเหล่านี้ทำงานร่วมกัน พวกเขาถือถังไว้อย่างมั่นคง

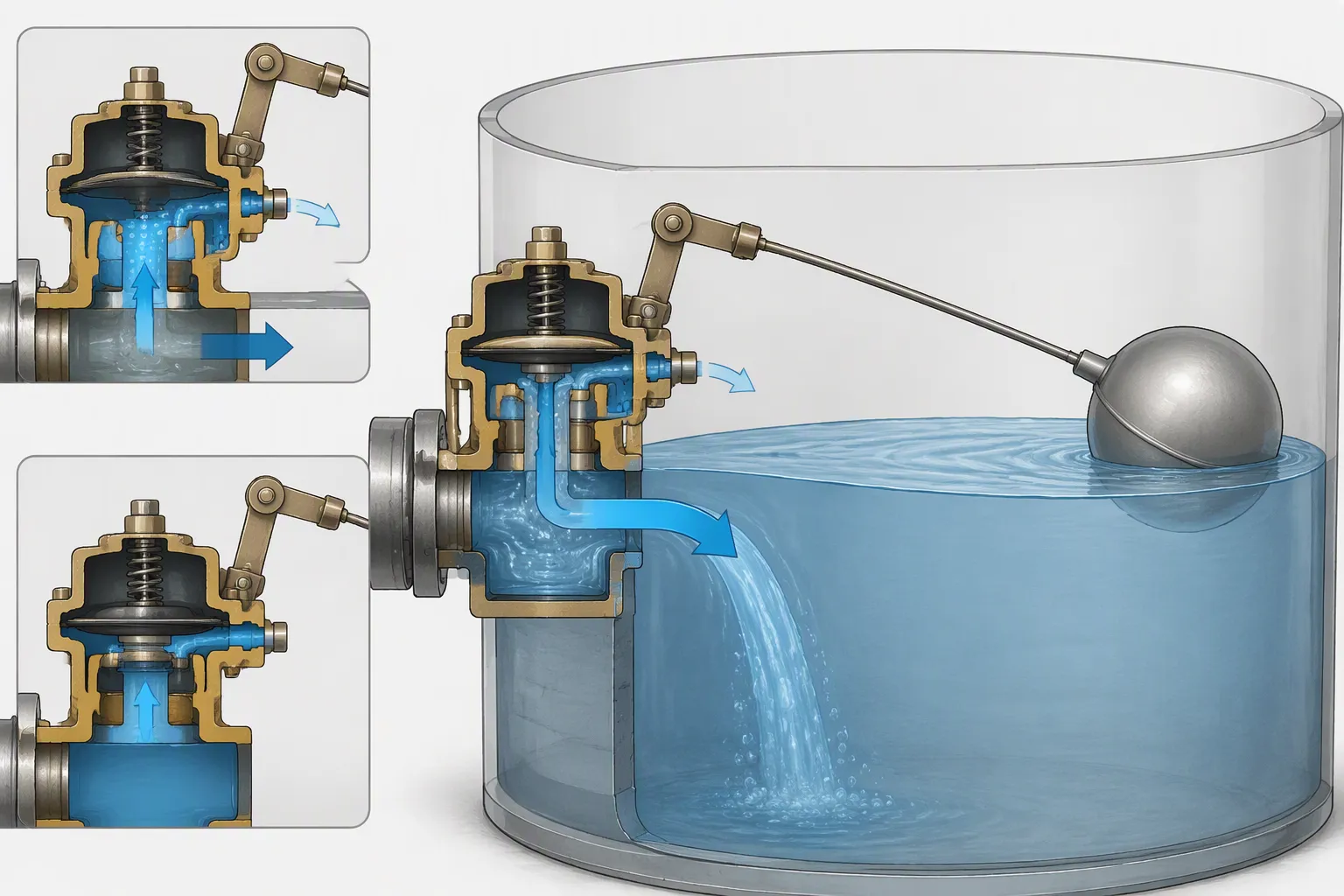

วาล์วลอยสมดุลทำงานอย่างไร

วาล์วลูกลอยประเภทสมดุล จะ ทำขั้นตอนง่ายๆ เหมือนกันทุกครั้งที่ ระดับน้ำ เปลี่ยนแปลง โดยจะ ควบคุมการไหลของของเหลว ด้วยการเปลี่ยนแปลงแรงดันหลายๆ ชุด ไม่ใช่ด้วยแรงทางกล ขั้นแรกให้ผิวน้ำลดลง ลูกลอยลงไปด้วย แขนคันโยกเอียงลง การเคลื่อนไหวนี้จะเปิดท่าเรือนำร่องขนาดเล็ก แรงดันน้ำออกจากห้องไดอะแฟรมและเข้าสู่ถัง เมื่อแรงดันหายไป ฝั่งทางเข้าจะดันไดอะแฟรมขึ้น วาล์วหลักจะยกออกจากบ่า จากนั้น สูงสุด น้ำไหล จะเข้ามา ถังเริ่มจะเต็ม

วาล์วลอย หลายตัว ทำงานในลักษณะนี้ วาล์ว ลอยสมดุล ทำให้กระบวนการมีความแม่นยำมากขึ้น ตอนนี้คิดย้อนกลับ เมื่อถังเต็ม ลูกลอยจะลอยขึ้นและยกแขนคันโยกขึ้น แขนดันแหวนรองหรือหมุดขนาดเล็กเข้ากับช่องนำร่อง สิ่งนี้จะปิดผนึกอย่างสมบูรณ์ ซีลจะกัก แรงดันน้ำ ไว้ที่ด้านบนของไดอะแฟรม ฝั่งทางออกเปิดรับความกดอากาศปกติ ดังนั้นแรงดันทางเข้าจึงแข็งแกร่งขึ้น ความไม่สมดุลนั้นทำให้ไดอะแฟรมลดลง ซึ่งจะยึดวาล์วหลักไว้อย่างแน่นหนาและหยุดการไหลเข้า ความแตกต่าง ของ แรงกดดัน นั้นเป็นงานหนัก ไม่ใช่กำลังทางกายภาพ

การดำเนินการทีละขั้นตอน

1. ระดับ น้ำลด ลง ลูกลอยจะตกลงไปกับพื้นผิว

2. แขนปล่อยจะหมุนคันโยกและเปิดวาล์วนำร่อง

3. น้ำจะออกจากช่องไดอะแฟรม ดังนั้นจึงต้องมีแรงดันน้ำที่หยดด้านบน

4. แรงดันน้ำ เข้า จะดันไดอะแฟรมขึ้นและยกวาล์วหลักขึ้น

5. ถังเติมอีกครั้งผ่านบ่าวาล์วกว้าง

ระบบยังทำงานถอยหลังอีกด้วย เมื่อน้ำถึงจุดที่ตั้งไว้ การลอยตัวจะดันลูกลอยขึ้น คันโยกจะปิดผนึกรูเข็มของนักบิน แรงดันขาเข้าจะเกิดขึ้นบนพื้นผิวไดอะแฟรมขนาดใหญ่ มันเอาชนะพลังด้านล่าง วาล์วหลักปิดสนิท ปฏิกิริยาอัตโนมัตินี้เป็น วงจรป้อนกลับเชิง ลบ ระบบจะแก้ไขข้อผิดพลาดของตัวเองจาก ระดับ เป้าหมาย เสมอ การเปลี่ยนแปลงความสูงของถังจะทำให้เกิดการตอบสนองทันที

การกระทำแรงดันที่สมดุล

หัวใจสำคัญของการออกแบบนี้คือความสมดุลของแรง เมื่อปิดวาล์ว แรงสปริงที่กดลงจะเท่ากับ แรงดันน้ำที่สมดุลซึ่ง ดันขึ้น หากระดับถังเปลี่ยนไป แรงจะเปลี่ยน และวาล์วจะตอบสนองตามสัดส่วน หาก ระดับน้ำลดลง ไม่กี่นิ้ว วาล์วจะเปิดเพียงเล็กน้อยเท่านั้น หยดน้ำที่ใหญ่ขึ้นจะเปิดออกจนสุด ปล่อยให้กระแสน้ำที่ไหลเข้ามาตามทัน การตอบสนองตามสัดส่วนนี้ทำให้ถังคงที่และหยุดการหมุนเวียนอย่างรวดเร็ว

ลูกสูบ บาลานซ์ ภายในวาล์วจะปรับสมดุลแรงจากทั้งสองด้าน จะช่วยป้องกันไม่ให้ท่อทางเข้าหนักกระแทกปิดวาล์ว การออกแบบที่สมดุลนี้ยังทำให้การเคลื่อนไหวปิดนุ่มนวลขึ้น แรงดันน้ำ จะเพิ่มขึ้นอย่างช้าๆ แทนที่จะทำให้กลไกหัก ดังนั้นวาล์วจึงหลีกเลี่ยงค้อนน้ำ ท่อไม่สั่น ระบบไม่สั่น. หลายตัว วาล์วลูกลอย ส่งเสียงดังเมื่อปิด แต่วาล์วชนิดสมดุลจะปิดด้วยการกดเบาๆ

ความ สมดุล ยังหมายถึงการลอยตัวจะทำงานด้วยแสงแบบเดียวกันไม่ว่าแรงดันขาเข้าจะเป็นอย่างไร ทุกชนิด วาล์วลูกลอย จะต้องขยับคันโยก แต่อันนี้จะเปิดเฉพาะไพล็อตพินเล็กๆ เท่านั้น นักบินคอยดูแลกองกำลังขนาดใหญ่ ผู้ปฏิบัติงานสามารถปรับค่าที่ตั้งไว้ได้อย่างง่ายดาย และวาล์วจะรักษาระดับให้คงที่ตลอดอายุการใช้งานหลายปี การจัดเรียง นี้ ที่สมดุล ช่วยกักเก็บน้ำไว้ที่จุดคงที่และให้ประสิทธิภาพที่ราบรื่นและเงียบ

ประเภทสมดุลเทียบกับวาล์วลูกลอยมาตรฐาน

ความแตกต่างของการออกแบบและประสิทธิภาพ

การงัดโดยตรงขับเคลื่อน การ คันโยกเชื่อมต่อกับลูกลอย คันโยกนั้นจะกดวาล์วปิดไม่ให้ไหลเข้ามา ลูกลอยขนาดใหญ่จะต้องเอาชนะแรงกดบนบ่าวาล์ว การตั้งค่านี้จะสร้างแรงบิดสูงที่เดือย และยังทำให้เกิดการหยุดกะทันหันอีกด้วย เมื่อน้ำถึงจุดที่ตั้งไว้ หน่วยมาตรฐานมักจะปิดเครื่องทันทีออกแบบมาตรฐาน

การออกแบบสมดุลทำงานแตกต่างออกไป วาล์วนำร่องขนาดเล็กและไดอะแฟรมจะเคลื่อนวาล์วหลัก ทุ่นจะสะดุดเฉพาะนักบินเท่านั้น แรงบิดในการทำงานลดลงมาก ลูกลอยสามารถคงขนาดเล็กได้แม้ว่าวาล์วหลักจะรองรับการไหลขนาดใหญ่ก็ตาม บอลค็อกชนิดไดอะแฟรมนี้ใช้สายจ่ายสำหรับงานหนัก การออกแบบจะปรับแรงดันน้ำทั่วทั้งวาล์วหลักให้สมดุล ด้านทางเข้าดันไดอะแฟรมขึ้น แรงกดดันจากฝั่งตรงข้ามทำให้แรงสมดุล วาล์วลูกลอยที่มีการออกแบบนี้ตอบสนองได้อย่างราบรื่นต่อการเปลี่ยนแปลงเล็กๆ น้อยๆ พวกเขาถือถังไว้ที่จุดคงที่โดยไม่ส่งเสียงดัง

เมื่อวาล์วลูกลอยแบบสมดุลเป็นตัวเลือกที่ดีกว่า

ผู้ปฏิบัติงานควร เลือกการออกแบบนี้ สำหรับถังขนาดใหญ่หรือมีอัตราการบรรจุสูง หน่วยมาตรฐานทำให้ลูกลอยต่อสู้กับสายส่งทั้งหมด ท่อขนาดใหญ่อาจทำให้งานนั้นเป็นไปไม่ได้ ประเภทสมดุลหลีกเลี่ยงการต่อสู้ โดยจะเปิดพอร์ตนำร่อง และวาล์วหลักจะเคลื่อนที่หลังจากแรงดันน้ำลดลงเท่านั้น คุณลักษณะนี้เหมาะกับอ่างเก็บน้ำ ถังน้ำบริสุทธิ์ และระบบการให้น้ำสำหรับปศุสัตว์ ระบบเหล่านี้มักจะทำงานโดยไม่มีการควบคุมดูแล วาล์วลูกลอยที่เชื่อถือได้จะหยุดการไหลล้นและรักษาระดับให้คงที่

วาล์วลูกลอยที่สมดุลยังช่วยปกป้องท่ออีกด้วย วาล์วลูกลอยมาตรฐานปิดเร็ว การปิดอย่างรวดเร็วจะส่งคลื่นกระแทกที่เรียกว่าค้อนน้ำ เมื่อเวลาผ่านไป ไฟกระชากอาจทำให้ข้อต่อคลายหรือทำให้วาล์วเสียหายได้ การออกแบบที่สมดุลจะปิดอย่างช้าๆ เมื่อช่องไดอะแฟรมเติมใหม่ วาล์วลูกลอยเหล่านี้ทำงานเงียบและต้องการการบำรุงรักษาน้อยกว่า การเคลื่อนที่แบบลูกลอยขนาดเล็กช่วยให้คันโยกและที่นั่งนักบินมีอายุการใช้งานยาวนานขึ้น ผิวน้ำที่มั่นคงช่วยปกป้องปั๊มจากการหมุนเวียนในระยะสั้น สำหรับถังที่มีอัตราการไหลสูง ประเภทสมดุลยังคงเป็นตัวเลือกที่ปลอดภัยกว่า

การใช้งานและคุณประโยชน์ทั่วไปของวาล์วลูกลอยสมดุล

การใช้งานทั่วไป

วาล์วลูกลอยสมดุล ทำงานได้ดีกับน้ำสะอาด ใช้ในถังเก็บน้ำบริสุทธิ์ อ่างเก็บน้ำ และระบบให้น้ำปศุสัตว์ วาล์วเหล่านี้สามารถรักษาระดับน้ำไว้ได้โดยไม่ต้องใช้ไฟฟ้า วาล์วเติมเปิดและปิดเอง ช่องระบายหลายช่องกระจายน้ำที่เข้ามารอบถัง การออกแบบนี้ช่วยป้องกันไม่ให้ถังล้นหรือเติมมากเกินไป

การตั้งค่าทางกลเหมาะสำหรับสถานที่ห่างไกล วาล์วไม่จำเป็นต้องเดินสายไฟหรือเซ็นเซอร์ เมื่อระดับน้ำลดลง ทุ่นจะจมและนักบินจะเปิดออก น้ำไหลเข้าไปจนกระทั่งทุ่นถึงความสูงที่ตั้งไว้ วาล์วลูกลอยเหล่านี้ตอบสนองต่อทุกการเปลี่ยนแปลง การรั่วไหลเล็กน้อยทำให้เกิดการแก้ไขเล็กน้อย การดึงขนาดใหญ่จะเปิดวาล์วจนสุด ถังเก็บน้ำอยู่ในระดับที่ต้องการ

ข้อดีสำหรับการควบคุมระดับน้ำ

ประโยชน์ที่ใหญ่ที่สุดคือควบคุมระดับน้ำให้สม่ำเสมอ วาล์วจะเปิดได้มากเท่าที่จำเป็นเท่านั้น หยดน้ำเล็กน้อยทำให้เปิดออกเล็กน้อย การลดลงที่มากขึ้นทำให้เปิดได้มากขึ้น ลูกสูบปรับสมดุลจะรักษาแรงดันให้เท่ากันทั่วทั้งวาล์วหลัก แรงดันน้ำจะค่อยๆ ก่อตัวบนไดอะแฟรม จากนั้นวาล์วจะปิดด้วยการกดเบาๆ คนงานไม่ได้ยินเสียงกระแทกจากท่อ

วาล์วลูกลอยส่วนใหญ่ใช้แรงโดยตรง ประเภทสมดุลใช้นักบินแทน การออกแบบที่สมดุลนี้ยังช่วยปกป้องระบบอีกด้วย แรงดันน้ำจะสมดุลทั้งสองด้านของไดอะแฟรม คันโยกลูกลอยจะขยับเฉพาะหมุดนำร่องขนาดเล็กเท่านั้น แรงดันขาเข้าสูงไม่ทำให้วาล์วเคลื่อนที่ยากขึ้น วาล์วเหล่านี้รองรับระบบการไหลสูงได้ดี พวกเขาวิ่งอย่างเงียบ ๆ เป็นเวลาหลายปี กลไกไม่ค่อยเสื่อมสภาพ ทุ่นทำงานเบา ทีมงานสามารถปรับจุดที่ตั้งไว้ได้อย่างรวดเร็ว จากนั้นวาล์วจะรักษาระดับน้ำตามปกติไว้จนกว่าจะมีการเปลี่ยนแปลงครั้งถัดไป

ระดับน้ำลดลงอีกครั้ง และวงจรจะเกิดซ้ำ วาล์วจะกลับสู่ตำแหน่งคงที่เดิมทุกครั้ง ทำให้วาล์วเป็นตัวเลือกที่ดีสำหรับถังน้ำสะอาด การปิดอย่างราบรื่นจะหยุดค้อนน้ำ ท่อและข้อต่อมีอายุการใช้งานยาวนานขึ้นด้วยเหตุนี้ การตอบสนองที่สม่ำเสมอยังช่วยปกป้องปั๊มจากการหมุนเวียนระยะสั้นอีกด้วย ระดับคงที่หมายความว่าปั๊มเริ่มและหยุดน้อยลง

วาล์วลอยชนิดสมดุลเป็นอุปกรณ์ทางกล โดยกักเก็บน้ำไว้ที่ระดับที่กำหนดโดยใช้ลูกลอย คันโยก และแรงดันที่สมดุล การลอยตัวช่วยเคลื่อนย้ายทุ่น ลูกลอยจะเปิดวาล์วนำร่องขนาดเล็ก นักบินคนนั้นเปลี่ยนกะบังลม ไดอะแฟรมเปิดหรือปิดวาล์วหลัก การออกแบบนี้ช่วยให้ระดับน้ำคงที่และรักษาแรงดันน้ำให้สมดุล ช่วยลดค้อนน้ำและทำงานเงียบๆ วาล์วลูกลอยปรับสมดุลเหมาะกับถังเก็บน้ำบริสุทธิ์ อ่างเก็บน้ำ และระบบให้น้ำปศุสัตว์ วาล์วลูกลอยเหล่านี้ไม่จำเป็นต้องใช้ไฟฟ้าและไม่ค่อยเสื่อมสภาพ สำหรับการควบคุมน้ำสะอาด อุปกรณ์เหล่านี้ยังคงเป็นทางเลือกที่เชื่อถือได้และไม่ต้องบำรุงรักษาต่ำ

คำถามที่พบบ่อย

ทำไมโฟลตวาล์วถึงใช้ไพล็อตวาล์ว?

วาล์วลอย สมดุล ใช้ นักบินเปิดพอร์ตเลือดออกเล็กๆ แรงดันน้ำจะยกไดอะแฟรมขึ้น ทุ่นจะขยับเพียงเข็มเล็กๆ เท่านั้น วาล์วลูกลอยมาตรฐานใช้แรงงัดโดยตรงแทน นักบินลดแรงบิดในการทำงานลงมากวาล์วนำร่อง

วาล์วลูกลอยปิดช้าหรือไม่?

ใช่. ห้องไดอะแฟรมจะเต็มสำรองทีละน้อย แรงกดดันก่อตัวที่ด้านบนของไดอะแฟรม บ่าวาล์วหลักมีการกดที่นุ่มนวล การกระทำที่ช้านี้จะหยุดค้อนน้ำ วาล์วลูกลอยมาตรฐานมักจะปิดแบบกระแทก วาล์วลูกลอยสมดุลปิดอย่างเงียบ ๆ และปกป้องท่อ

จะเกิดอะไรขึ้นภายใต้แรงดันขาเข้าสูง?

แรงดันสูงไม่ได้ทำให้วาล์วเคลื่อนที่ยากขึ้น ลูกสูบปรับสมดุลทำให้แรงผ่านวาล์วหลักเท่ากัน วาล์วลูกลอยเหล่านี้รองรับการไหลสูงโดยไม่มีความเครียด ทุ่นยังคงเคลื่อนที่ได้เพียงหมุดนำร่องเล็กๆ เท่านั้น วาล์วจะรักษาระดับน้ำให้คงที่

วาล์วลูกลอยทำงานได้ดีที่สุดที่ไหน?

ผู้ปฏิบัติงานติดตั้งวาล์วเหล่านี้ในถังน้ำสะอาด อ่างเก็บน้ำ และระบบให้น้ำปศุสัตว์ วาล์วเติมสมดุลไม่จำเป็นต้องใช้ไฟฟ้า มันเปิดและปิดเอง การออกแบบนี้ถือเป็นจุดที่ตั้งไว้เป็นเวลาหลายปี การทำงานที่เงียบช่วยหยุดการล้น
