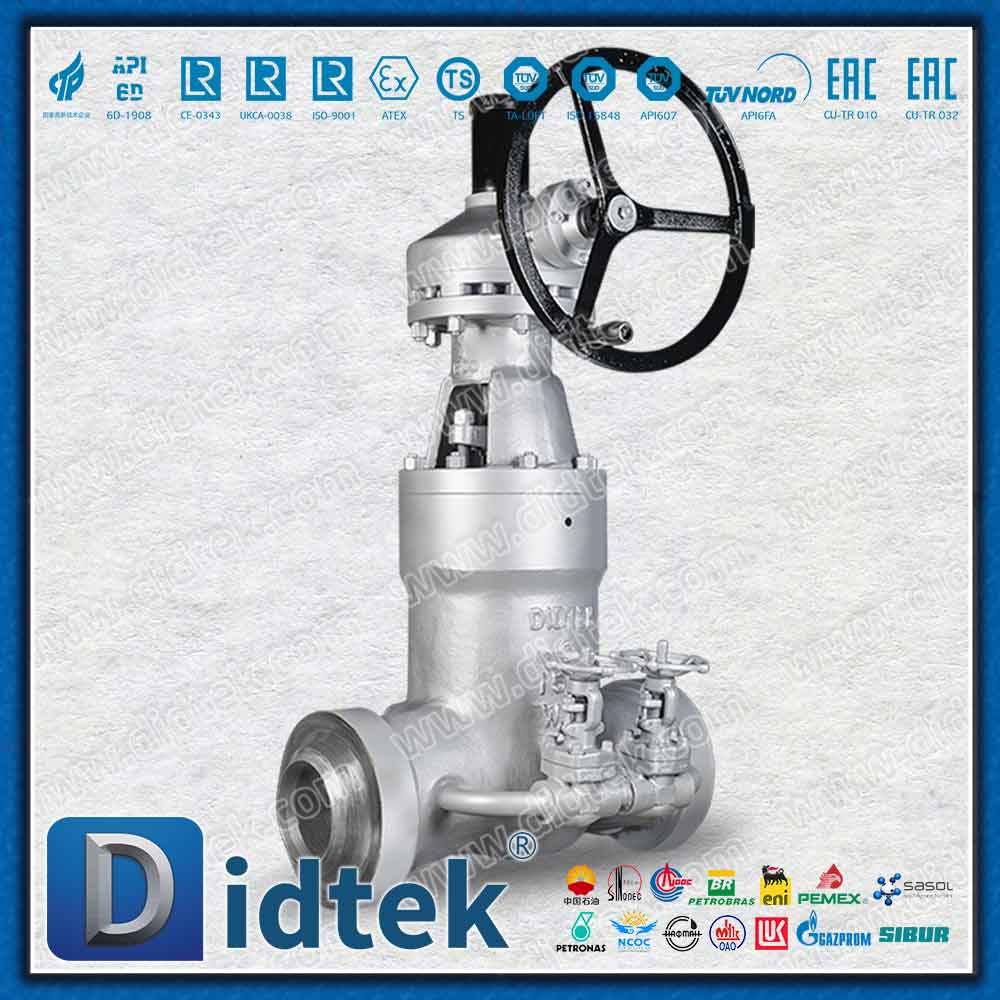

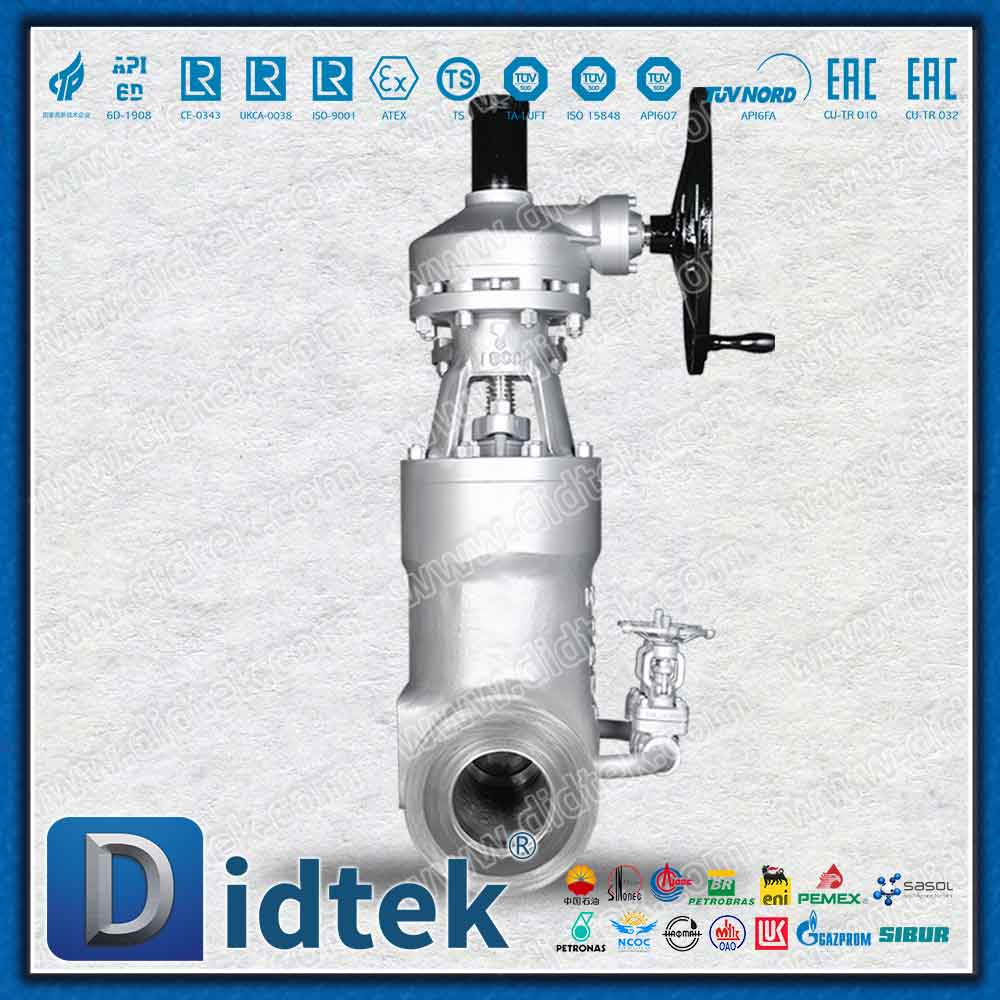

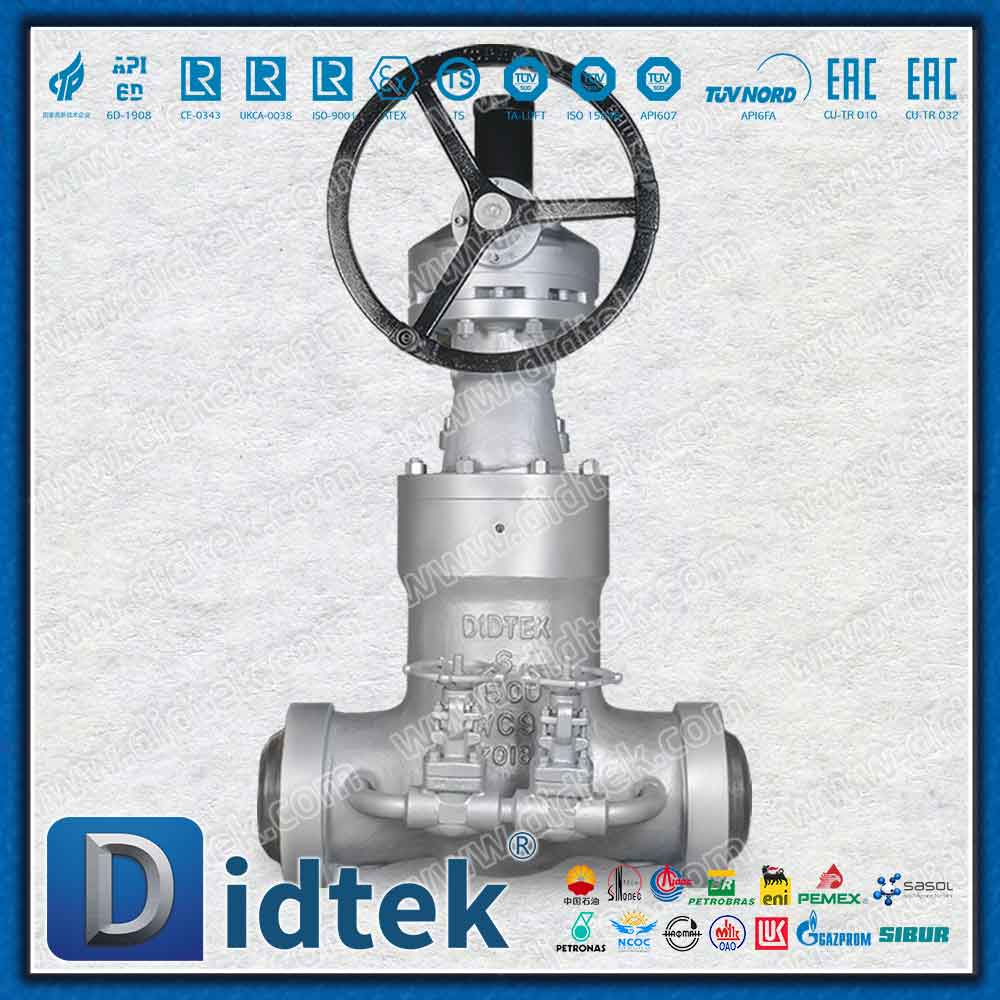

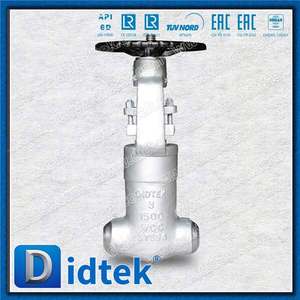

WC9 PSB 1500LB By Pass Gate Valve สำหรับไอน้ำ

รายละเอียดสินค้า

WC9 PSB 1500LB By-Pass Gate Valve ทำหน้าที่เป็นส่วนประกอบแยกส่วนระดับพรีเมียมสำหรับงานหนัก ออกแบบมาโดยเฉพาะสำหรับการใช้งานไอน้ำแรงดันสูง อุณหภูมิสูง (HPHT) ในโรงงานผลิตไฟฟ้าและปิโตรเคมี ตัววาล์วหลอมและหล่อจากเหล็กโลหะผสมโครเมียมโมลิบดีนัมที่มีโครงสร้าง ASTM A217 ตัววาล์วมีองค์ประกอบโลหะหนักและหนาแน่น ซึ่งต้านทานการคืบคลานและการขยายตัวของความร้อนโดยเนื้อแท้ ช่วยให้เครื่องสามารถรักษาความสมบูรณ์ของโครงสร้างได้อย่างสมบูรณ์และการทำงานที่ปลอดภัยที่อุณหภูมิต่อเนื่องสูงสุดถึง 593°C

หัวใจสำคัญของประสิทธิภาพคือสถาปัตยกรรม Pressure Seal Bonnet (PSB) ขั้นสูง การออกแบบนี้ใช้แรงดันไอน้ำภายในเพื่อขันซีลให้แน่น ต่างจากฝาเกลียวแบบทั่วไปที่มีแนวโน้มที่จะเกิดความเครียดสูง เมื่อแรงดันในท่อเพิ่มขึ้น ฝากระโปรงจะดันเข้ากับปะเก็นซีลกราไฟท์สี่เหลี่ยมคางหมูแบบพิเศษ เรารวมวงแหวนป้องกันการอัดขึ้นรูปที่ทำจากสเตนเลสสตีลเข้ากับชุดประกอบนี้ เพื่อให้มั่นใจว่ามีการปิดผนึกอย่างสมบูรณ์และไม่มีการรั่วซึมเป็นศูนย์ แม้ในระหว่างการหมุนเวียนด้วยความร้อนที่ผันผวนและแรงดันที่เพิ่มขึ้นอย่างมากซึ่งพบได้ทั่วไปในพิกัดคลาส 1500

นอกจากนี้ ระบบบายพาสอีควอไลเซอร์ในตัวยังเปลี่ยนแปลงความปลอดภัยในการปฏิบัติงานขั้นพื้นฐานอีกด้วย ก่อนที่ประตูหลักจะเปิดขึ้น วาล์วบายพาสเสริมขนาดเล็กจะช่วยให้ไอน้ำที่ควบคุมได้ไหลเวียนเพื่ออุ่นท่อปลายทางและทำให้แรงดันส่วนต่างเท่ากัน ผู้ปฏิบัติงานสามารถได้ยินเสียงฟู่ที่ควบคุมได้ของการปรับสมดุลแรงดัน ซึ่งช่วยลดแรงบิดในการทำงานที่ต้องใช้บนก้านหลักลงอย่างมาก และป้องกันการเกาะติดทางความร้อนอย่างสมบูรณ์ เพื่อรองรับความต้องการระบบอัตโนมัติของโรงงานที่หลากหลาย งานด้านบนมีหน้าแปลนยึดมาตรฐาน ISO ซึ่งเข้ากันได้อย่างสมบูรณ์แบบกับเฟืองดอกจอกแบบแมนนวล เช่นเดียวกับแอคทูเอเตอร์ไฟฟ้าหรือนิวแมติก และตัวแสดงตำแหน่งวาล์วเสริม

พารามิเตอร์ผลิตภัณฑ์

คำอธิบายการออกแบบ

• โลหะผสม WC9 อุณหภูมิสูง: ส่วนประกอบโลหะผสม Cr - 1% Mo 2.25% ให้ความต้านทานแรงดึงและความต้านทานการกัดกร่อนที่เหนือกว่าเมื่อเทียบกับการใช้ไอน้ำร้อนยวดยิ่ง ป้องกันการเสื่อมสภาพของวัสดุตลอดการใช้งานหลายทศวรรษ

• เทคโนโลยี Hardfacing ขั้นสูง: เพื่อต่อสู้กับการกัดเซาะอย่างรุนแรงและผลกระทบจากการดึงลวดของไอน้ำความเร็วสูง ลิ่มและวงแหวนรองนั่งจึงถูกหุ้มอย่างแน่นหนาด้วยโลหะผสมโคบอลต์ Stellite 6 นอกจากนี้ เบาะหลังด้านบนยังเคลือบด้วย Stellite 21 แบบแข็ง วิธีโลหะผสมคู่นี้ปรับปรุงคุณสมบัติป้องกันการครูดได้อย่างมาก และยืดอายุการใช้งานของขอบตกแต่งภายในภายใต้แรงกดดันที่แตกต่างกันอย่างมาก

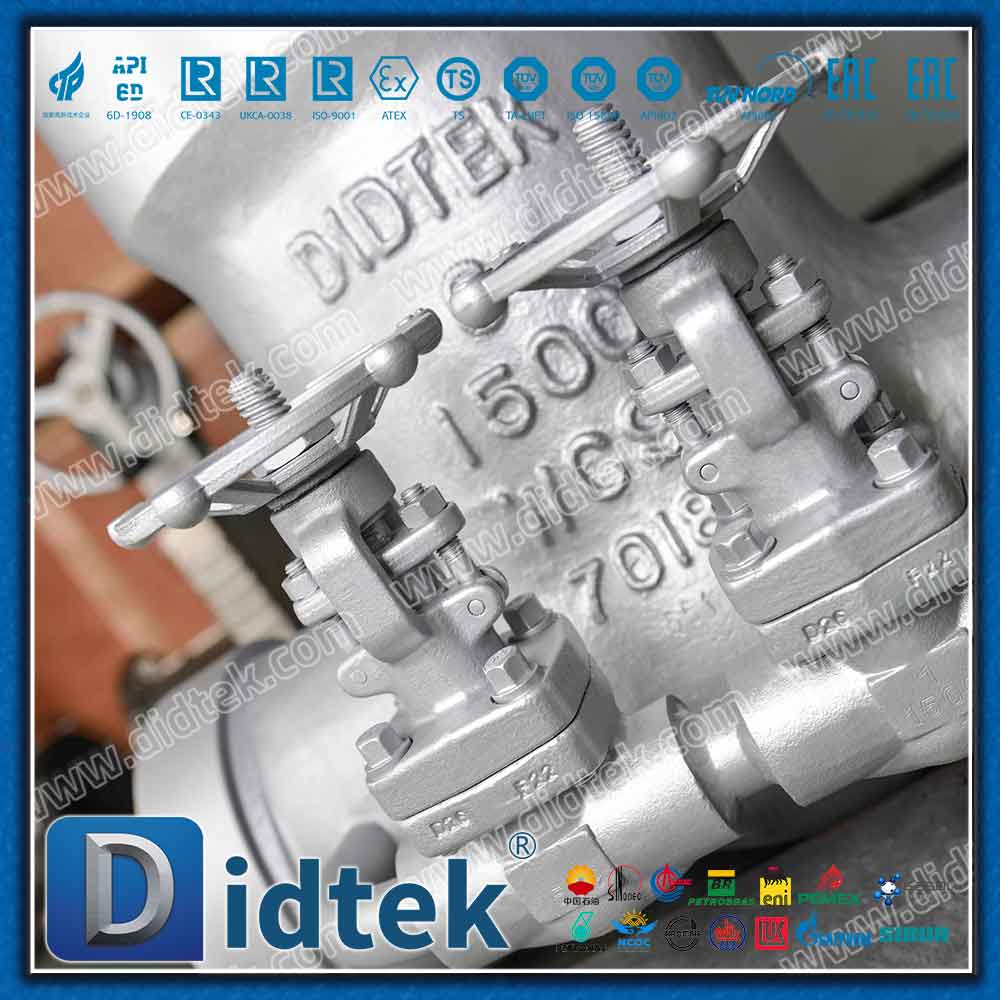

• ระบบบายพาสอีควอไลเซชั่น: วาล์วบายพาสเสริมขนาดเล็กช่วยควบคุมภาวะโลกร้อนของเครือข่ายท่อดาวน์สตรีม สิ่งนี้จะปรับความดันส่วนต่างให้เท่ากัน เพื่อให้มั่นใจว่าการทำงานของวาล์วหลักปลอดภัย คาดการณ์ได้ และราบรื่นเป็นพิเศษ โดยที่ผู้ปฏิบัติงานหรือแอคชูเอเตอร์ไม่ต้องใช้แรงกดเชิงกลมากเกินไป

• ความสมบูรณ์ของซีลฝากระโปรงแรงดัน: การออกแบบปะเก็นเสริมแรงในตัวหมายถึงยิ่งแรงดันในท่อสูงขึ้น การซีลฝากระโปรงก็จะแน่นยิ่งขึ้น เหมาะสำหรับการจัดการไฟกระชากของไอน้ำที่ระเหยได้อย่างปลอดภัย โดยไม่ต้องปรับแรงบิดซ้ำอย่างต่อเนื่องตามที่กำหนดโดยการเชื่อมต่อแบบหน้าแปลนแบบดั้งเดิม

• การปรับปรุงความปลอดภัยแบบกำหนดเอง: ด้วยการรับรู้ถึงความเป็นจริงที่ซับซ้อนของสภาพแวดล้อม HPHT โครงสร้างภายในจึงรองรับการปรับเปลี่ยนที่สำคัญ เช่น รูระบายอากาศแบบลิ่มเพื่อลดแรงดันในโพรงที่ติดอยู่ ท่อป้องกันแรงดันเกิน และลิมิตสวิตช์ที่แม่นยำเพื่อป้องกันการล็อคการขยายตัวเนื่องจากความร้อนอย่างครอบคลุม

พารามิเตอร์

การควบคุมคุณภาพและโลจิสติกส์ระดับโลก

การจัดซื้อจัดจ้างทางอุตสาหกรรมต้องการความมั่นใจอย่างยิ่งในการตรวจสอบย้อนกลับของวัสดุและความน่าเชื่อถือในการใช้งาน ระเบียบวิธีการผลิตของเรากำหนดว่าวาล์ว 100% ผ่านการทดสอบอุทกสถิตและนิวแมติกอย่างเข้มงวดก่อนจัดส่ง โดยเป็นไปตามมาตรฐาน API 598 อย่างเคร่งครัด ทุกหน่วยจะมาพร้อมกับใบรับรองการทดสอบโรงงาน (MTC) ที่ครอบคลุมและรายงานการตรวจสอบย้อนกลับคุณภาพโดยละเอียด ช่วยให้วิศวกรโรงงานมั่นใจในคุณสมบัติทางโลหะวิทยาและทางกลของทรัพย์สินของตนได้อย่างเต็มที่

ด้วยการยอมรับถึงน้ำหนักทางกายภาพและลักษณะวิกฤตของวาล์วสำหรับงานหนักเหล่านี้ มาตรฐานบรรจุภัณฑ์ของเราจึงได้รับการออกแบบทางวิศวกรรมสำหรับการขนส่งในระดับโลกที่รุนแรง แต่ละวาล์วจะถูกเคลือบในขั้นแรกด้วยชั้นป้องกันและห่ออย่างแน่นหนาด้วยฟิล์มพลาสติกป้องกันสนิมเพื่อป้องกันการเกิดออกซิเดชันจากความชื้นในบรรยากาศ จากนั้น อุปกรณ์ดังกล่าวจะถูกยึดไว้ภายในกล่องไม้อัดสำหรับงานหนักที่เหมาะกับการออกทะเล และมีเสริมความแข็งแรงเพื่อดูดซับแรงกระแทกและแรงสั่นสะเทือนในระหว่างการขนส่งทางทะเลระยะไกล เพื่อให้มั่นใจว่าอุปกรณ์จะมาถึงโรงงานของคุณในสภาพที่สมบูรณ์และพร้อมสำหรับการติดตั้ง

แอปพลิเคชันและฟังก์ชัน

WC9 PSB 1500LB By Pass Gate Valves สำหรับ Steam ถูกนำมาใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่มีความต้องการสูง ซึ่งการขัดข้องของวัสดุไม่ใช่ทางเลือก คุณสมบัติพิเศษของโลหะผสมและกลไกการซีลด้วยแรงดันทำให้ผลิตภัณฑ์นี้เป็นโซลูชันการแยกส่วนที่ต้องการสำหรับภาคส่วนที่สำคัญต่อไปนี้:

• โรงไฟฟ้าพลังความร้อน: จำเป็นสำหรับท่อแยกไอน้ำหลัก ระบบบายพาสกังหัน และส่วนหัวของฮีตเตอร์ซุปเปอร์ฮีตเตอร์ วาล์วจะรับมือกับการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันที่รุนแรงและแรงดันสูงอย่างต่อเนื่องซึ่งจำเป็นต่อการขับเคลื่อนกังหันขนาดใหญ่ ช่วยให้มั่นใจได้ถึงลำดับการเริ่มต้นและการปิดระบบที่ปลอดภัยโดยไม่มีความล้าของโครงสร้าง

• การกลั่นปิโตรเคมี: ใช้งานหนักในหน่วยไฮโดรแคร็กกิ้งและแคร็กไอน้ำอุณหภูมิสูง แผ่นปิดผิวแข็งแบบ Stellite ต้านทานการกัดกร่อนและการกัดกร่อนของไฮโดรคาร์บอนผสมและการไหลของไอน้ำ ช่วยลดเวลาการหยุดทำงานของการบำรุงรักษาในหน่วยประมวลผลต่อเนื่องให้เหลือน้อยที่สุด

• เครือข่ายไอน้ำอุตสาหกรรม: สำคัญอย่างยิ่งสำหรับการกระจายไอน้ำแรงดันสูงและการแยกหม้อไอน้ำ ระบบบายพาสแบบรวมช่วยให้ผู้ปฏิบัติงานนำไอน้ำเข้าสู่เครือข่ายท่อเย็นได้อย่างปลอดภัย ป้องกันค้อนน้ำภัยพิบัติ และยืดอายุการใช้งานของโครงสร้างพื้นฐานท่อทั้งหมด
