บอลวาล์วทำงานอย่างไร? การก่อสร้าง การใช้งาน และการประยุกต์

การควบคุมของไหลที่เชื่อถือได้ช่วยรับประกันความสมบูรณ์ของระบบและความปลอดภัยในสถานที่ทำงาน นอกจากนี้ยังขับเคลื่อนประสิทธิภาพกระบวนการอย่างมากในการใช้งานทางอุตสาหกรรมอีกด้วย กลไกการปิดที่ไม่น่าเชื่อถือมักทำให้เกิดการรั่วไหลที่เป็นอันตราย สิ่งเหล่านี้สร้างแรงดันตกอย่างกะทันหันและมักกระตุ้นให้เกิดการหยุดทำงานซึ่งมีค่าใช้จ่ายสูง คุณต้องมีโซลูชันที่เชื่อถือได้สูงเพื่อรักษาการทำงานที่ราบรื่น ผู้เชี่ยวชาญในอุตสาหกรรมพึ่งพากลไกการหมุนเวียนไตรมาสที่เฉพาะเจาะจงเหล่านี้เป็นอย่างมากเพื่อการปิดระบบที่เข้มงวด เราถือว่าสิ่งเหล่านี้เป็นมาตรฐานทองคำสัมบูรณ์สำหรับการจัดการโฟลว์ที่แข็งแกร่งในภาคส่วนต่างๆ การเปลี่ยนจากแนวคิดองค์ประกอบพื้นฐานไปสู่การประเมินเชิงลึกสามารถช่วยทุกคนได้ วิศวกรและทีมจัดซื้อสามารถประเมินความต้องการด้านการปฏิบัติตามข้อกำหนดเฉพาะของตนได้อย่างเหมาะสม คุณจะค้นพบได้อย่างชัดเจนว่าส่วนประกอบหลักเหล่านี้ทำงานอย่างไรในแต่ละวัน เราจะสำรวจการก่อสร้างภายในและการใช้งานที่สำคัญที่สุด คุณจะได้เรียนรู้ที่จะจับคู่การออกแบบโครงสร้างเฉพาะกับความต้องการของระบบที่มีความต้องการสูงสุดของคุณ คู่มือนี้ให้ข้อมูลเชิงลึกที่นำไปใช้ได้จริงสำหรับการเพิ่มประสิทธิภาพสถาปัตยกรรมไปป์ไลน์ของคุณในปัจจุบัน

ประเด็นสำคัญ

• กลไก: บอลวาล์วใช้ทรงกลมกลวง (บอล) เพื่อควบคุมการไหลของของไหล โดยต้องหมุนเพียง 90 องศาเพื่อเปิดหรือปิดจนสุด

• ข้อได้เปรียบหลัก: มีซีลกันฟองและมีแรงดันตกน้อยที่สุด ทำให้เหมาะสำหรับการใช้งานที่ต้องปิดเครื่องที่สำคัญ แทนที่จะปรับการไหลแบบละเอียด

• การยืนยันสถานะ: ผู้ปฏิบัติงานสามารถบอกได้ทันทีว่าบอลวาล์วเปิดหรือปิดอยู่ โดยสังเกตจากการจัดตำแหน่งของด้ามจับที่สัมพันธ์กับท่อ

• ตัวแปรในการเลือก: การเลือกวาล์วที่เหมาะสมจำเป็นต้องประเมินขนาดพอร์ต วัสดุที่นั่ง และรูปแบบการติดตั้ง (แบบลอยเทียบกับ trunnion) โดยเทียบกับพารามิเตอร์อุณหภูมิและความดันเฉพาะ

กลไกหลัก: บอลวาล์วทำงานอย่างไร

หากต้องการเชี่ยวชาญการออกแบบท่อส่งทางอุตสาหกรรม คุณต้องเข้าใจหลักการพื้นฐานของการควบคุมการไหลก่อน เมื่อผู้ปฏิบัติงานถามว่า บอลวาล์วทำงานอย่างไร พวกเขามองหาคำอธิบายทางกลไกง่ายๆ วาล์วทำงานโดยใช้กลไกการหมุนที่มีประสิทธิภาพสูง มีทรงกลมกลวงอยู่ภายในตัววาล์ว เราเรียกส่วนประกอบนี้ว่าลูกบอลหมุน รูตรงกลางจะวิ่งผ่านเข้าไปโดยตรง คุณเปิดเส้นทางการไหลโดยจัดแนวรูกลวงนี้ให้ตรงกับไปป์ไลน์ที่เชื่อมต่อ สื่อไหลผ่านศูนย์กลางอย่างอิสระ คุณปิดกั้นการไหลโดยหมุนทรงกลม 90 องศาพอดี ด้านแข็งของทรงกลมจะปิดกั้นเส้นทางของของไหลทันที

กลไกการพลิกกลับไตรมาสที่เรียบง่ายนี้ให้ผลลัพธ์การปฏิบัติงานที่เฉพาะเจาะจง โดยกำหนดว่าเหตุใดโรงงานจึงเลือกส่วนประกอบเหล่านี้แทนทางเลือกแบบเลี้ยวหลายรอบ

• การกระตุ้นแบบควอเตอร์เทิร์น: ผู้ปฏิบัติงานสามารถสั่งงานกลไกได้อย่างรวดเร็ว คุณสามารถแยกของเหลวอันตรายได้ทันทีในระหว่างสถานการณ์การปิดระบบฉุกเฉิน ความเร็วนี้ช่วยป้องกันอุบัติเหตุจากสิ่งอำนวยความสะดวกที่เป็นภัยพิบัติ

• การไหลผ่านแบบตรง: การเจาะที่จัดตำแหน่งจะสร้างทางเดินที่ไม่มีสิ่งกีดขวางโดยสิ้นเชิง ช่วยลดความปั่นป่วนของของไหลภายในได้อย่างมาก การออกแบบนี้ช่วยลดแรงเสียดทานของของไหลและเพิ่มประสิทธิภาพของระบบโดยรวมให้เหมาะสม

หลักการทำงานขั้นพื้นฐานยังคงสอดคล้องกันอย่างสมบูรณ์แบบในกลยุทธ์ระบบอัตโนมัติต่างๆ คันบังคับแบบแมนนวลช่วยให้ควบคุมท่อที่เข้าถึงได้โดยมนุษย์อย่างง่ายดาย แอคชูเอเตอร์แบบนิวแมติกใช้อากาศอัดเพื่อหมุนก้านในสภาพแวดล้อมที่เป็นอันตราย แอคชูเอเตอร์ไฟฟ้าใช้ระบบมอเตอร์เพื่อการควบคุมระยะไกลที่แม่นยำ ไม่ว่าวิธีการกระตุ้นที่เลือกไว้จะเป็นอย่างไร ทรงกลมภายในยังคงอาศัยการหมุน 90 องศาแบบธรรมดา

กายวิภาคศาสตร์และการก่อสร้าง: อะไรขับเคลื่อนการทำงานของบอลวาล์ว?

คุณไม่สามารถระบุฮาร์ดแวร์ไปป์ไลน์โดยไม่ประเมินแต่ละส่วนประกอบได้ การตรวจสอบกายวิภาคภายในนี้เผยให้เห็นอย่างชัดเจนว่าอะไรเป็นตัวขับเคลื่อน การทำงานของบอลวาล์ว ภายใต้ความเครียดที่รุนแรง

ตัววาล์วทำหน้าที่เป็นภาชนะรับแรงดันหลัก ประกอบด้วยของเหลวภายในและทนทานต่อแรงโครงสร้างอันมหาศาล การเลือกใช้วัสดุส่งผลโดยตรงต่อความทนทานและความปลอดภัยในระยะยาว วิศวกรเลือกเหล็กกล้าคาร์บอนสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีแรงดันสูง พวกเขาระบุเหล็กกล้าไร้สนิมเพื่อต่อสู้กับการกัดกร่อนของสารเคมีที่รุนแรง ระบบประปาเชิงพาณิชย์มักใช้วัสดุทองเหลืองหรือพีวีซีเพื่อจ่ายน้ำมาตรฐาน

ลูกกลิ้งหมุนทำหน้าที่เป็นองค์ประกอบควบคุมการไหลหลัก ผู้ผลิตจะต้องตัดเฉือนทรงกลมนี้ให้ได้ค่าความคลาดเคลื่อนที่แน่นอน การตกแต่งพื้นผิวเป็นตัวกำหนดอายุการใช้งานที่ยาวนานของซีลภายใน ทรงกลมขัดเงาอย่างดีช่วยป้องกันการสึกหรอจากการเสียดสีก่อนเวลาอันควร รอยขีดข่วนบนพื้นผิวลูกบอลจะทำให้ซีลของเหลวที่แน่นหนาในที่สุด

ที่นั่งทำหน้าที่เป็นวงแหวนปิดผนึกที่สำคัญภายในตัวเครื่อง พวกเขากดอย่างแน่นหนากับลูกบอลหมุน การใช้งานทั่วไปส่วนใหญ่ใช้วัสดุอ่อนเช่น PTFE หรือ PEEK ที่นั่งแบบนุ่มมีความสามารถในการปิดผนึกด้วยฟองอากาศที่ดีเยี่ยม อย่างไรก็ตาม สิ่งเหล่านี้มีความเสี่ยงในการปฏิบัติงานที่ชัดเจน เบาะนั่งแบบนุ่มยังคงมีความเสี่ยงสูงต่อสารที่มีฤทธิ์กัดกร่อน อนุภาคของแข็งสามารถฉีกวัสดุอ่อนได้ง่าย การใช้งานที่อุณหภูมิสูงมักต้องใช้ที่นั่งโลหะที่ทนทานแทน

ชุดก้านและชุดบรรจุจะเชื่อมต่อแอคชูเอเตอร์ภายนอกเข้ากับลูกบอลภายใน เพลานี้จะถ่ายเทแรงหมุน คุณต้องยืนกรานในการออกแบบก้านที่ป้องกันการระเบิดเสมอ ก้านวาล์วป้องกันการระเบิดรับน้ำหนักจากด้านในของตัววาล์ว แรงดันภายในท่อจะดันก้านขึ้นด้านบนเข้าไปในไหล่ยึด การออกแบบนี้ทำหน้าที่เป็นคุณลักษณะด้านความปลอดภัยที่ไม่สามารถต่อรองได้ ช่วยป้องกันไม่ให้ก้านหลุดออกไปด้านนอกภายใต้แรงกดทับที่รุนแรง

ตารางที่ 1: วัสดุที่อยู่อาศัยทั่วไปและจุดแข็งของการใช้งาน

การแสดงสถานะ: บอลวาล์วเปิดหรือปิดอยู่

การตรวจสอบด้วยสายตายังคงเป็นแนวทางปฏิบัติด้านความปลอดภัยที่สำคัญในสภาพแวดล้อมทางอุตสาหกรรมสมัยใหม่ เจ้าหน้าที่ซ่อมบำรุงจะต้องระบุสถานะการไหลของของไหลทันที เพียงชำเลืองมองก็สามารถป้องกันไม่ให้ของเหลวไหลออกโดยไม่ตั้งใจระหว่างการบำรุงรักษาตามปกติได้ ช่างเทคนิคมักจำเป็นต้องตรวจสอบว่า มีสถานะ เปิดหรือปิดบอลวาล์ว อยู่ในสายการผลิตหรือไม่

กฎตัวบ่งชี้แบบแมนนวลให้การยืนยันด้วยภาพที่ไม่ผิดพลาด ที่จับด้านนอกติดตรงกับรูกลวงภายใน เมื่อด้ามจับขนานกับท่อจนสุด วาล์วจะเปิดอยู่ ของไหลไหลผ่านระบบอย่างอิสระ เมื่อผู้ปฏิบัติงานหมุนด้ามจับตั้งฉากกับท่อ วาล์วจะปิด การวางแนวขวางของท่อนี้จะส่งสัญญาณให้เห็นเส้นทางของของไหลที่ถูกบล็อกด้วยสายตา

ไปป์ไลน์แบบไม่มีพนักงานหรือไปป์ไลน์ระยะไกลต้องใช้กลยุทธ์การตรวจสอบที่แตกต่างกันโดยสิ้นเชิง ผู้ปฏิบัติงานไม่สามารถเดินไปป์ไลน์เพื่อตรวจสอบจุดจับด้วยตนเองได้ สิ่งอำนวยความสะดวกแก้ปัญหานี้โดยการใช้การตรวจสอบระบบอัตโนมัติ วิศวกรติดตั้งลิมิตสวิตช์และตัวระบุตำแหน่งที่ซับซ้อนบนแอคชูเอเตอร์โดยตรง อุปกรณ์อิเล็กทรอนิกส์เหล่านี้จะตรวจจับตำแหน่งทางกายภาพที่แน่นอนของก้าน โดยป้อนการวัดและส่งข้อมูลทางไกลแบบเรียลไทม์กลับไปยังระบบควบคุม SCADA ส่วนกลาง ผู้ควบคุมห้องควบคุมสามารถตรวจสอบสถานะการไหลบนแดชบอร์ดดิจิทัลได้ทันทีโดยไม่ต้องทำการตรวจสอบภาคสนาม

การกำหนดค่าหลัก: การออกแบบที่ตรงกับความต้องการของระบบ

ไม่มีการออกแบบใดที่เหมาะกับทุกการใช้งานทางอุตสาหกรรมอย่างสมบูรณ์แบบ การระบุ บอลวาล์วแบบหมุนสี่ส่วน ที่เชื่อถือได้ นั้นจำเป็นต้องจับคู่การกำหนดค่าโครงสร้างให้ตรงกับความต้องการของระบบอย่างระมัดระวัง

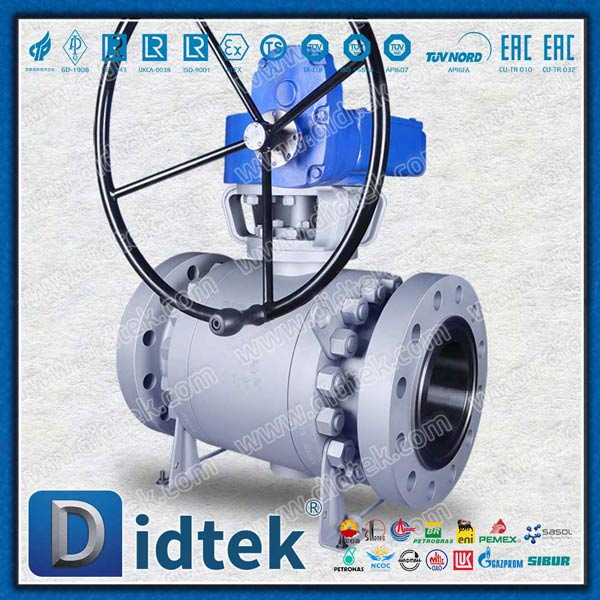

การตัดสินใจกำหนดขนาดพอร์ตมีอิทธิพลอย่างมากต่อทั้งประสิทธิภาพของระบบและน้ำหนักโดยรวม คุณต้องประเมินเส้นผ่านศูนย์กลางของรูที่สัมพันธ์กับท่อที่เชื่อมต่อ การออกแบบพอร์ตแบบเต็มมีเส้นผ่านศูนย์กลางของรูเจาะเหมือนกับไปป์ไลน์ พวกเขามีข้อจำกัดการไหลเป็นศูนย์ การกำหนดค่านี้พิสูจน์ให้เห็นแล้วว่าเหมาะอย่างยิ่งสำหรับท่อที่ต้องดำเนินการ "pigging" เป็นประจำเพื่อทำความสะอาดหรือตรวจสอบ อย่างไรก็ตาม โมเดลพอร์ตแบบเต็มยังคงเทอะทะกว่าและต้องการการรองรับโครงสร้างที่หนักกว่า รุ่นพอร์ตมาตรฐานหรือแบบลดขนาดจะมีรูที่เล็กกว่าท่อหนึ่งขนาด พวกเขาเสนอทางเลือกที่คุ้มค่า คุณควรเลือกพอร์ตที่ลดลงสำหรับการใช้งานที่แรงดันตกคร่อมเล็กน้อยยังคงยอมรับได้

วิธีการเชิงโครงสร้างเป็นตัวกำหนดวิธีที่ส่วนประกอบภายในจัดการกับแรงดันในท่อ คุณต้องเลือกระหว่างการกำหนดค่าแบบลอยและแบบยึดตามขนาดการปฏิบัติงาน

• การออกแบบลูกบอลลอยน้ำ: ลูกบอลภายในไม่ได้ยึดกับก้านอย่างแน่นหนา แรงดันของเส้นต้นน้ำจะดันทรงกลมไปทางเบาะท้ายน้ำ การกระทำทางกลนี้จะสร้างการผนึก เราขอแนะนำการออกแบบแบบลอยตัวสำหรับระบบแรงดันต่ำถึงปานกลางเป็นหลัก

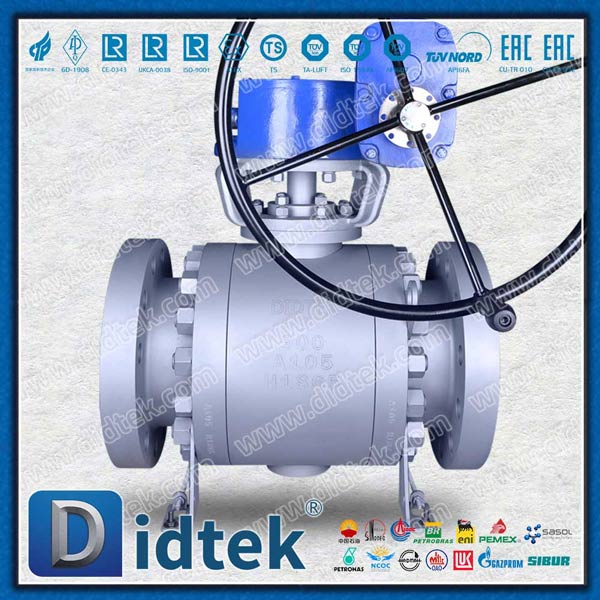

• การออกแบบติดตั้ง Trunnion: ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และสถานการณ์แรงดันสูงสร้างแรงผลักดันมหาศาล การออกแบบแบบลอยตัวจะบดขยี้เบาะนั่งแบบนุ่มท้ายน้ำภายใต้เงื่อนไขเหล่านี้ การออกแบบ Trunnion ยึดลูกบอลอย่างแน่นหนาที่ด้านบนและด้านล่าง แรงกดของเส้นจะดันที่นั่งลอยไปติดกับลูกบอลที่อยู่นิ่งแทน การออกแบบนี้ช่วยป้องกันแรงบิดในการทำงานที่มากเกินไปและขจัดความเสียหายของเบาะนั่งอย่างรุนแรง

ความเสี่ยงในการดำเนินการและเกณฑ์การคัดเลือก

การทำความเข้าใจ ว่าบอลวาล์วทำงานอย่างไร ยังหมายถึงการตระหนักถึงข้อจำกัดทางกลด้วย การใช้งานอย่างเหมาะสมจำเป็นต้องปฏิบัติตามข้อจำกัดทางวิศวกรรมที่กำหนดไว้อย่างเข้มงวด

คุณต้องรู้อย่างแม่นยำว่าเมื่อใดที่จะไม่ใช้ฮาร์ดแวร์เฉพาะนี้ การควบคุมปริมาณแสดงถึงข้อผิดพลาดของแอปพลิเคชันที่พบบ่อยที่สุด คุณไม่ควรใช้กลไกการเลี้ยวแบบควอเตอร์เทิร์นมาตรฐานสำหรับการปรับโฟลว์แบบละเอียด การเปิดทรงกลมทิ้งไว้บางส่วนจะทำให้เบาะนุ่มอันละเอียดอ่อนสัมผัสกับการไหลของของไหลที่มีความเร็วสูง ความเร็วเฉพาะจุดนี้ทำให้เกิดโพรงอากาศอย่างรุนแรงและการกัดเซาะอย่างรวดเร็ว วัสดุเบาะจะเสื่อมสภาพอย่างรวดเร็ว การใช้ในทางที่ผิดนี้นำไปสู่ความล้มเหลวในการปฏิบัติงานก่อนเวลาอันควรโดยตรง นอกจากนี้ คุณควรหลีกเลี่ยงการใช้กับสารละลายหรืออนุภาคหนัก อนุภาคของแข็งติดอยู่ภายในโพรงภายในร่างกายด้านหลังทรงกลมได้ง่าย เศษซากที่สะสมจะยึดการเคลื่อนที่แบบหมุนได้อย่างสมบูรณ์ในที่สุด

วิศวกรจะประเมินหลายมิติก่อนที่จะอนุมัติข้อกำหนดขั้นสุดท้าย ปฏิบัติตามเกณฑ์การประเมินเฉพาะเหล่านี้เพื่อให้มั่นใจถึงความน่าเชื่อถือของระบบ:

1. การวิเคราะห์พิกัดแรงดัน-อุณหภูมิ (PT): วัสดุซีลแบบอ่อนจะสูญเสียความแข็งแรงเชิงกลเมื่ออุณหภูมิสูงขึ้น คุณต้องเรียนรู้ที่จะอ่านแผนภูมิ PT ของผู้ผลิตอย่างรอบคอบ ส่วนประกอบอาจรองรับแรงดันสูงที่อุณหภูมิห้อง แต่ล้มเหลวอย่างร้ายแรงที่อุณหภูมิ 300 องศาฟาเรนไฮต์ จับคู่พารามิเตอร์การปฏิบัติงานขั้นสูงของคุณกับกราฟ PT อย่างเป็นทางการเสมอ

2. การรับรองการปฏิบัติตามข้อกำหนดของอุตสาหกรรม: คุณต้องตรวจสอบความสมบูรณ์ของโครงสร้างผ่านมาตรฐานที่เป็นที่ยอมรับ โดยทั่วไปแล้วการใช้งานทางอุตสาหกรรมมาตรฐานจะต้องปฏิบัติตาม ASME B16.34 ภาคส่วนน้ำมันและก๊าซต้องการการรับรอง API 608 หรือ API 6D ที่เข้มงวดยิ่งขึ้น การรับรองเหล่านี้รับประกันวิธีการทดสอบที่เข้มงวดและคุณภาพทางโลหะวิทยาที่ได้รับการพิสูจน์แล้ว

3. ขนาดแรงบิดของแอคชูเอเตอร์: คุณต้องคำนวณแรงบิดแตกหักที่แน่นอนซึ่งจำเป็นในการหมุนก้านภายใต้แรงดันส่วนต่างสูงสุด แอคชูเอเตอร์อัตโนมัติขนาดเล็กจะหยุดทำงานระหว่างการปิดระบบฉุกเฉิน ใช้ปัจจัยด้านความปลอดภัยที่เป็นประโยชน์ในการคำนวณแรงบิดของคุณเสมอ

บทสรุป

กลไกการหมุนควอเตอร์เป็นโซลูชันที่เชื่อถือได้เป็นพิเศษสำหรับการแยกของเหลวทางอุตสาหกรรม แม้ว่ากลไกพื้นฐานจะดูเรียบง่ายอย่างน่าอัศจรรย์ แต่การนำไปปฏิบัติที่ประสบความสำเร็จก็ยังคงซับซ้อน การระบุโครงสร้างภายในที่ถูกต้องต้องพิจารณาอย่างรอบคอบเกี่ยวกับแรงดันของระบบ ตัวกลางที่ไหล และอุณหภูมิโดยรอบที่สูงเกินไป คุณต้องจับคู่วัสดุตัวเครื่อง ขนาดพอร์ต และโครงสร้างการติดตั้งให้ตรงกับสภาพแวดล้อมการปฏิบัติงานเฉพาะของคุณ การเพิกเฉยต่อพิกัด PT หรือการใช้เบาะรองนั่งสำหรับสารละลายที่มีฤทธิ์กัดกร่อนจะส่งผลต่อความสมบูรณ์ของท่อส่งของคุณ

ดำเนินการเชิงรุกเพื่อรักษาสถาปัตยกรรมการควบคุมของเหลวของสถานที่ของคุณ ตรวจสอบระบบไปป์ไลน์ปัจจุบันของคุณเพื่อระบุกลไกการควบคุมปริมาณที่นำไปใช้อย่างไม่ถูกต้อง ปรึกษาวิศวกรกระบวนการที่ผ่านการรับรองเพื่อตรวจสอบขนาดพอร์ตและการคำนวณแรงบิดของแอคชูเอเตอร์ ตรวจสอบเอกสารข้อมูลจำเพาะของผู้ผลิตโดยละเอียดทันทีเพื่อเริ่มคัดเลือกผู้จำหน่ายที่ได้รับการรับรองอย่างเหมาะสมสำหรับการอัพเกรดโรงงานครั้งต่อไปของคุณ

คำถามที่พบบ่อย

ถาม: คุณสามารถใช้บอลวาล์วเพื่อควบคุมการไหล (ควบคุมปริมาณ) ได้หรือไม่

ตอบ: โดยทั่วไปแล้วไม่มี ได้รับการออกแบบมาอย่างเคร่งครัดสำหรับการเปิด/ปิดบริการ การควบคุมปริมาณจะทำให้ส่วนประกอบภายในสัมผัสกับการไหลของของไหลที่มีความเร็วสูง สิ่งนี้จะสร้างความเสียหายให้กับเบาะนั่งแบบนุ่มและทำให้ซีลกันฟองอากาศเสียหาย มีข้อยกเว้นสำหรับรุ่น V-port เฉพาะทางที่ออกแบบมาเพื่อการปรับสัญญาณโดยเฉพาะ

ถาม: ทำไมบอลวาล์วถึงรั่วเมื่อปิด?

ตอบ: โดยทั่วไปแล้ว การรั่วไหลมักเกิดจากเบาะที่นั่งที่มีรอยเปื้อนอย่างหนักจากเศษของแข็งในแถว นอกจากนี้ยังเป็นผลมาจากการเสื่อมสภาพเนื่องจากความร้อนของซีล PTFE เนื่องจากการทำงานที่อุณหภูมิสูงเกินไป ในระบบอัตโนมัติ แรงบิดของแอคชูเอเตอร์ไม่เพียงพอซึ่งไม่สามารถหมุนครบ 90 องศาได้ มักจะทำให้เกิดการรั่วไหลเล็กน้อย

ถาม: บอลวาล์วและวาล์วประตูแตกต่างกันอย่างไร?

ตอบ: บอลวาล์วให้การทำงานแบบหมุนควอเตอร์ 90 องศาที่รวดเร็วมาก และการปิดผนึกที่แน่นหนาดีเยี่ยม วาล์วประตูต้องหมุนด้วยมือหลายครั้ง ส่งผลให้การทำงานช้าลงมาก อย่างไรก็ตาม วาล์วประตูมักจะถูกกว่าสำหรับการใช้งานรอบต่ำที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งไม่จำเป็นต้องใช้ความเร็วในการกระตุ้นฉุกเฉิน
