ประเภทบอลวาล์ว: คู่มือฉบับสมบูรณ์สำหรับการออกแบบบอลวาล์วอุตสาหกรรม

ระบบท่ออุตสาหกรรมอาศัยการควบคุมของไหลที่แม่นยำอย่างมากเพื่อรักษาการทำงานที่ปลอดภัย มีประสิทธิภาพ และต่อเนื่อง การเลือกการออกแบบบอลวาล์วที่ไม่ถูกต้องมักนำไปสู่การปล่อยก๊าซเรือนกระจก แรงดันตกมากเกินไป เบาะนั่งสึกหรอก่อนเวลาอันควร และระบบหยุดทำงานซึ่งมีค่าใช้จ่ายสูง ความล้มเหลวทางกลไกเหล่านี้ส่งผลต่อความปลอดภัยของพนักงานและส่งผลกระทบต่อประสิทธิภาพการทำงานอย่างรุนแรง คุณต้องจับคู่ข้อกำหนดเฉพาะของระบบท่อของคุณกับสถาปัตยกรรมวาล์วที่เหมาะสมอย่างระมัดระวัง เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

คู่มือนี้ให้กรอบการประเมินระดับวิศวกรรมเพื่อช่วยคุณจับคู่พารามิเตอร์เฉพาะ เช่น ขีดจำกัดแรงดัน คุณลักษณะของตัวกลาง และความต้องการในการควบคุมการไหล กับประเภทวาล์วอุตสาหกรรมที่ถูกต้อง คุณจะได้เรียนรู้อย่างชัดเจนว่าการออกแบบโครงสร้าง ขนาดรูภายใน และการกำหนดค่าพอร์ตส่งผลโดยตรงต่อไดนามิกของของไหลอย่างไร นอกจากนี้ คุณจะค้นพบว่ารูปแบบการประกอบตัวถังที่แตกต่างกันส่งผลต่อขั้นตอนการบำรุงรักษาที่กำลังดำเนินอยู่ของคุณอย่างไร ก่อนที่จะประเมินวัสดุก่อสร้างเฉพาะทางและวิธีการกระตุ้นอัตโนมัติ วิศวกรจะต้องกำหนดการออกแบบกลไกพื้นฐานของวาล์วอย่างชัดเจนเพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว

ประเด็นสำคัญ

• แรงดันและขนาดเป็นตัวกำหนดจุดยึด: การออกแบบแบบลอยตัวรองรับการใช้งานที่มีแรงดันต่ำถึงปานกลาง ในขณะที่การออกแบบรองแหนบจำเป็นสำหรับท่อแรงดันสูงและเส้นผ่านศูนย์กลางขนาดใหญ่

• ข้อกำหนดการไหลเป็นตัวกำหนดการเจาะ: การออกแบบพอร์ตแบบเต็มช่วยลดแรงดันตก; พอร์ตมาตรฐานช่วยประหยัดต้นทุนในกรณีที่สามารถยอมรับข้อจำกัดการไหลได้

• การบำรุงรักษากำหนดสไตล์ของตัวถัง: ตัวถัง 3 ชิ้นช่วยให้สามารถบำรุงรักษาแบบอินไลน์ได้ ซึ่งเป็นสิ่งสำคัญสำหรับระบบที่มีการเชื่อมหรือมีเวลาทำงานสูง

• การกำหนดเส้นทางระบบกำหนดจำนวนพอร์ต: การออกแบบหลายพอร์ต (เช่นบอลวาล์วสามทาง) สามารถแทนที่วาล์วสองทางหลายตัวเพื่อปรับปรุงรูปแบบการวางท่อ

การออกแบบโครงสร้าง: บอลวาล์วลอยตัวและบอลวาล์ว Trunnion

เมื่อประเมินสเปกตรัมกว้างของ ประเภทบอลวาล์ว การพิจารณาการออกแบบโครงสร้างหลักจะเป็นรากฐานของกระบวนการกำหนดคุณสมบัติของคุณ คุณเผชิญกับตัวเลือกไบนารีที่สำคัญตั้งแต่เริ่มต้น ความดันของระบบและเส้นผ่านศูนย์กลางของท่อเป็นตัวกำหนดเป็นหลักว่าคุณต้องการการกำหนดค่าแบบลอยตัวหรือแบบรองแหนบ การเลือกผิดที่นี่ส่งผลกระทบอย่างรุนแรงต่อความปลอดภัยในการปฏิบัติงานและอายุการใช้งานของกลไก

บอล วาล์วลอยน้ำ ทำงานบนหลักการที่เรียบง่ายอย่างน่าทึ่งแต่มีประสิทธิภาพ ลูกบอลยังคงลอยอยู่ในสื่อของเหลวทั้งหมด เมื่อปิด แรงดันในเส้นต้นน้ำจะดันลูกบอลไปตามวงแหวนรองเบาะแบบอ่อน การกระทำทางกลนี้จะบีบอัดเบาะนั่งและสร้างซีลที่แน่นหนาและกันฟอง วาล์วเหล่านี้มีความโดดเด่นในระบบแรงดันต่ำถึงปานกลาง ทำงานได้ดีเป็นพิเศษสำหรับท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่าในการจัดการกับตัวกลางที่สะอาดและไม่มีฤทธิ์กัดกร่อน อย่างไรก็ตาม มีข้อจำกัดทางกลที่แตกต่างกัน เมื่อแรงกดดันของระบบเพิ่มขึ้น แรงที่ดันลูกบอลเข้าไปในเบาะจะเพิ่มขึ้นแบบทวีคูณ สิ่งนี้สร้างแรงเสียดทานมหาศาล ส่งผลให้มีแรงบิดในการทำงานสูง นอกจากนี้ แรงดันที่เพิ่มขึ้นอย่างกะทันหันทำให้เบาะนั่งแบบนุ่มเสียหายได้ง่าย ส่งผลให้วาล์วมีแนวโน้มที่จะรั่วไหล

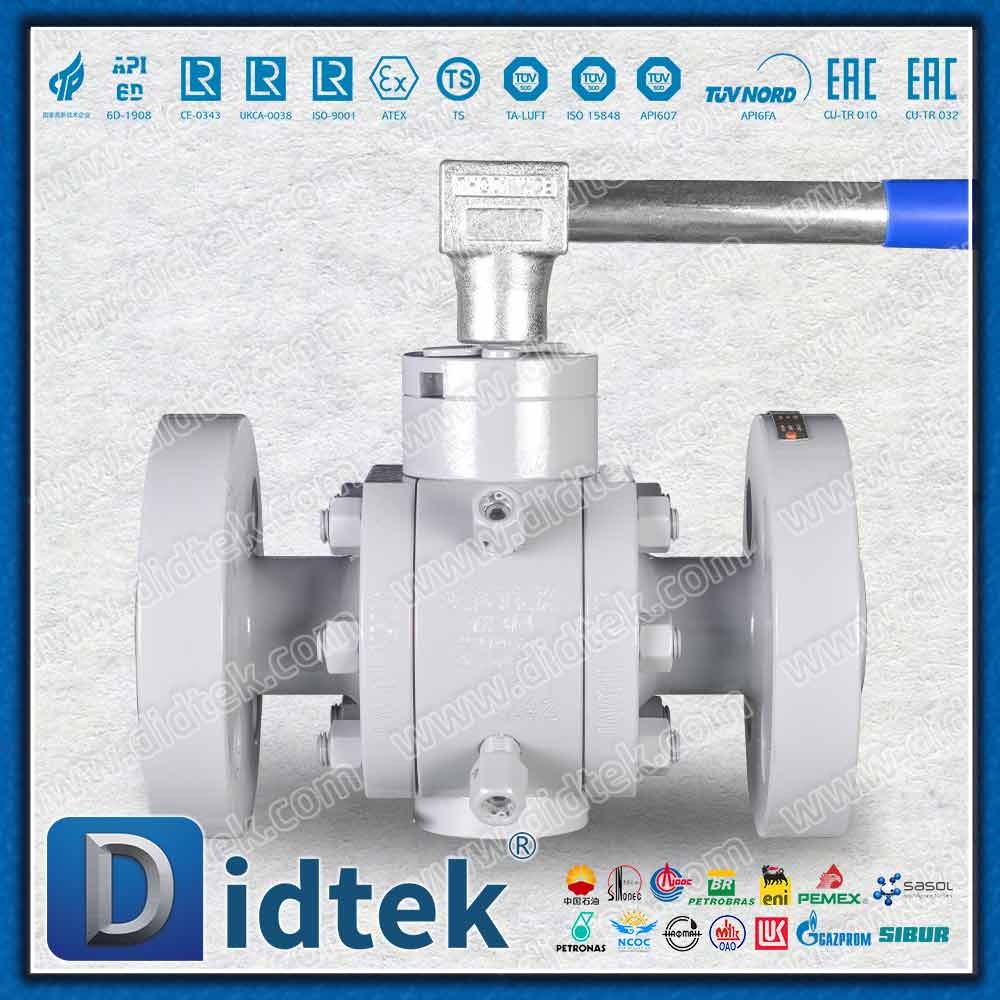

ในทางกลับกัน บอล วาล์วรองแหนบ ใช้กลไกการปิดผนึกที่แตกต่างกันโดยพื้นฐาน ลูกบอลถูกยึดด้วยกลไกด้วยเพลาแข็งทั้งด้านบนและด้านล่าง เนื่องจากลูกบอลยังคงนิ่งอยู่บนแกนของมัน แรงกดของเส้นจะเคลื่อนเบาะนั่งต้นน้ำที่สปริงโหลดไปแนบกับลูกบอล แทนที่จะเคลื่อนตัวลูกบอลเอง การออกแบบโครงสร้างนี้จำเป็นอย่างยิ่งสำหรับการใช้งานที่มีแรงดันสูง โดยเฉพาะงานที่เกิน ASME Class 600 นอกจากนี้ยังจำเป็นสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งลูกบอลลอยจะมีขนาดใหญ่เกินกว่าจะทำงานได้อย่างมีประสิทธิภาพ ตัวยึด Trunnion ดูดซับแรงกดทับจำนวนมากได้อย่างปลอดภัย ให้แรงบิดในการทำงานที่ต่ำกว่ามากและคาดการณ์ได้สูง ความสามารถในการคาดการณ์ได้นี้ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับระบบที่ต้องการการสั่งงานอัตโนมัติที่แม่นยำ

การออกแบบช่องเจาะ: พอร์ตเต็มเทียบกับพอร์ตมาตรฐาน

เส้นผ่านศูนย์กลางภายในของวาล์วมีอิทธิพลอย่างมากต่อไดนามิกการไหลของระบบ เราประเมินมิตินี้เนื่องจากจะกำหนดความสามารถในการไหลทั้งหมด ประสิทธิภาพการดำเนินงาน และความเร็วของของไหล การเลือกการออกแบบรูเจาะที่ถูกต้องช่วยให้แน่ใจว่าคุณจะไม่ทำให้ท่ออุดตันหรือทำให้เกิดความปั่นป่วนโดยไม่จำเป็น

บอลวาล์วแบบเต็มพอร์ต มี รูภายในที่ตรงกับเส้นผ่านศูนย์กลางภายในของท่อที่เชื่อมต่ออย่างสมบูรณ์แบบ ตัวเลือกโครงสร้างที่ไร้รอยต่อนี้ให้ผลลัพธ์ที่เฉพาะเจาะจงและวัดผลได้ ช่วยให้มั่นใจได้ว่ามีข้อจำกัดการไหลเป็นศูนย์ทั่วตัววาล์ว ดังนั้นจึงกำจัดแรงดันตกที่ตกเฉพาะที่โดยสิ้นเชิง อัตราส่วน 1:1 นี้ยังช่วยให้ผู้ปฏิบัติงานสามารถเดินทำความสะอาดเครื่องจักรหรือเครื่องมือตรวจสอบผ่านสายการผลิตได้โดยไม่มีสิ่งกีดขวาง วิศวกรระบุตัวเลือกพอร์ตแบบเต็มสำหรับของเหลวข้น ของเหลวที่มีความหนืดสูง และการใช้งานการไหลที่สำคัญซึ่งต้องการปริมาณงานสูงสุดที่ไม่จำกัด

วาล์วพอร์ตมาตรฐานหรือแบบลดขนาดใช้แนวทางที่แตกต่างออกไป โดยทั่วไปแล้วรูภายในจะมีขนาดท่อเล็กกว่าท่อเชื่อมต่อหนึ่งขนาด การลดขนาดโดยเจตนานี้จะช่วยลดขนาดพื้นที่ทางกายภาพ น้ำหนัก และต้นทุนการผลิตของหน่วย ข้อดีข้อเสียคือแรงดันลดลงที่เพิ่มขึ้น และเกิดความปั่นป่วนของการไหลเฉพาะที่บริเวณท้ายน้ำของวาล์วทันที วาล์วเหล่านี้ทำหน้าที่ได้อย่างสมบูรณ์แบบในสถานการณ์การขนส่งของเหลวและก๊าซทั่วไป คุณสามารถปรับใช้ได้อย่างปลอดภัยในการวางท่อระยะยาว โดยที่ข้อจำกัดการไหลเล็กน้อยไม่ส่งผลเสียต่อประสิทธิภาพโดยรวมของระบบ

การกำหนดค่าพอร์ต: บอลวาล์วสองทางและสามทาง

สถาปัตยกรรมการวางท่อที่ซับซ้อนมักต้องการให้วิศวกรผสมกระแสสื่อที่แตกต่างกันหรือเปลี่ยนทิศทางการไหลไปยังถังประมวลผลต่างๆ รูปแบบดั้งเดิมบรรลุเป้าหมายนี้โดยการรวมวาล์วแยกหลายตัวเข้ากับลูประบบอัตโนมัติที่ซับซ้อนและบำรุงรักษายาก การเลือกการกำหนดค่าแบบหลายพอร์ตช่วยลดความยุ่งยากด้านวิศวกรรมเหล่านี้ได้โดยตรง

วาล์วสองทางแสดงถึงแนวทางมาตรฐานทางอุตสาหกรรม โดยให้การแยกเปิด/ปิดพื้นฐานผ่านทางทางเข้าเดียวและทางออกเดียว พวกมันสร้างแกนหลักที่ตรงไปตรงมาของเครือข่ายการควบคุมของเหลวส่วนใหญ่ ช่วยให้สื่อเดินทางเป็นเส้นตรงได้

เมื่อการกำหนดเส้นทางของระบบมีความซับซ้อนมากขึ้น การรวม บอลวาล์วสามทาง เข้าด้วยกัน จะมีความได้เปรียบอย่างมาก หน่วยเหล่านี้มาแทนที่วาล์วมาตรฐานหลายตัว ช่วยลดจุดรั่วที่อาจเกิดขึ้นและประหยัดพื้นที่ที่มีคุณค่า พวกเขาใช้รูปทรงภายในที่แตกต่างกันสองแบบ:

• พอร์ต L (การเปลี่ยนทิศทาง): การกำหนดค่าภายในนี้กำหนดทิศทางการไหลจากทางเข้าร่วมหนึ่งไปยังทางออกใดทางหนึ่งจากสองช่องทางที่แยกจากกัน การหมุนด้ามจับ 90 องศาจะเปลี่ยนเส้นทางการไหลโดยสิ้นเชิงในขณะที่แยกพอร์ตที่ใช้ก่อนหน้านี้ออกจากกัน

• T-Port (การผสม/การเลือก): การออกแบบนี้มีความคล่องตัวมากกว่ามาก สามารถผสมทางเข้าสองทางแยกกันให้เป็นทางออกเดียวได้ อีกทางหนึ่งคือสามารถปล่อยให้มีการไหลผ่านโดยตรงระหว่างสองพอร์ตที่ตรงข้ามกันในขณะที่ปิดพอร์ตตั้งฉากที่สามโดยสมบูรณ์

การดำเนินการออกแบบหลายพอร์ตมีความเสี่ยงในการปฏิบัติงานโดยเฉพาะ คุณต้องตั้งโปรแกรมแอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าอย่างแม่นยำ การจัดตำแหน่งที่ไม่ดีในระหว่างขั้นตอนการเปลี่ยนผ่านของการหมุนอาจทำให้เกิดการปนเปื้อนชั่วคราวระหว่างลำธารได้ นอกจากนี้ยังสามารถนำไปสู่การชะงักโดยไม่ได้ตั้งใจ ซึ่งแรงดันของเหลวพุ่งสูงขึ้นอย่างเป็นอันตรายเนื่องจากพอร์ตทั้งหมดถูกบล็อกชั่วขณะ

รูปแบบการประกอบตัวถัง: 1 ชิ้น 2 ชิ้น และ 3 ชิ้น

การออกแบบตัวเรือนวาล์วมีอิทธิพลโดยตรงต่อวิธีการติดตั้งภาคสนามและขั้นตอนการบำรุงรักษาตลอดอายุการใช้งาน รูปแบบการประกอบตัวถังเป็นตัวกำหนดว่าทีมบำรุงรักษาสามารถเข้าถึงส่วนประกอบภายในได้ง่ายเพียงใดเมื่อเบาะนั่งแบบนุ่มเสื่อมสภาพในที่สุด การประเมินมิตินี้จำเป็นต้องทำความเข้าใจความทนทานต่อเวลาหยุดทำงานของระบบของโรงงาน

โครงสร้างตัวเรือนที่แตกต่างกันมีโปรไฟล์โครงสร้างที่แตกต่างกันและความเป็นจริงในการใช้งาน:

1. ตัวถังแบบ 1 ชิ้น: การออกแบบนี้มีโครงสร้างหล่อที่แข็งแกร่งและเป็นหนึ่งเดียว มักจะมีรูที่ลดลงเพื่อให้พอดีกับส่วนประกอบภายในผ่านช่องเปิดที่เล็กลง มันมีต้นทุนการซื้อเริ่มต้นต่ำที่สุด อย่างไรก็ตาม ข้อพิจารณาในการนำไปปฏิบัตินั้นค่อนข้างเข้มงวด เนื่องจากไม่สามารถซ่อมแซมได้ทั้งหมด สิ่งอำนวยความสะดวกถือเป็นส่วนประกอบที่ใช้แล้วทิ้งเมื่อเกิดความล้มเหลว

2. ตัวเครื่อง 2 ชิ้น: นี่แสดงถึงโครงร่างมาตรฐานทางอุตสาหกรรม มันแบ่งตัวเรือนออกเป็นสองส่วนที่ยึดด้วยสลักเกลียวหรือเกลียวเข้าด้วยกัน เพื่อเปลี่ยนที่นั่งที่ชำรุดหรือลูกบอลที่เสียหาย ทีมบำรุงรักษาจะต้องถอดอุปกรณ์ทั้งหมดออกจากท่อ ใช้งานได้ดีที่สุดสำหรับระบบหน้าแปลนหรือแบบเกลียวที่การบำรุงรักษาแบบออฟไลน์ยังคงเป็นไปได้ในการปฏิบัติงาน

3. ตัวถังแบบ 3 ชิ้น: การออกแบบที่แข็งแกร่งสูงนี้มีส่วนตรงกลางที่เป็นลูกบอลและเบาะนั่ง ขนาบข้างด้วยฝาปิดปลายสองอันที่แยกจากกัน ฝาปิดปลายยังคงติดอยู่กับท่อที่อยู่ติดกันอย่างแน่นหนา ในระหว่างการบำรุงรักษา ช่างเทคนิคเพียงถอดสลักเกลียวสองสามตัวออก และส่วนตรงกลางจะแกว่งออกเพื่อให้บริการทันที การใช้งานนี้จำเป็นอย่างยิ่งสำหรับระบบท่อเชื่อม ช่วยให้เปลี่ยนซีลในไลน์ได้อย่างรวดเร็วโดยไม่ต้องตัดท่อ ซึ่งช่วยลดเวลาหยุดทำงานที่สำคัญได้อย่างมาก

เมทริกซ์การเลือกสามมิติ: ประเภท วัสดุ และการเชื่อมต่อปลาย

วิศวกรจะต้องรวมประเภทโครงสร้างเข้ากับตัวเลือกทางโลหะวิทยาเฉพาะและการเชื่อมต่อที่ปลอดภัย กรอบการตัดสินใจที่ครอบคลุมนี้จะสรุปข้อมูลจำเพาะของวาล์ว เมื่อสำรวจ บอลวาล์วประเภท ต่างๆ การทำแผนที่สามมิติเหล่านี้อย่างเหมาะสมทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในระยะยาวภายใต้สภาวะที่มีความต้องการสูง

หัวข้อ: วัสดุวาล์วและเมทริกซ์การเชื่อมต่อ

การเลือกใช้วัสดุขึ้นอยู่กับความเข้ากันได้ของสื่อและปัจจัยด้านสิ่งแวดล้อมทั้งหมด เหล็กกล้าคาร์บอนรับมือกับแรงกดดันสูงและความร้อนสูงได้อย่างมีประสิทธิภาพ สแตนเลสทนทานต่อการกัดกร่อนที่รุนแรงและรักษาความบริสุทธิ์ ทองเหลืองทำหน้าที่จ่ายน้ำแรงดันต่ำได้อย่างสมบูรณ์แบบ

การเชื่อมต่อขั้นสุดท้ายต้องสะท้อนถึงความเป็นจริงในการติดตั้งจริงในโรงงาน ข้อต่อแบบหน้าแปลนครองพื้นที่อุตสาหกรรมหนักเนื่องจากข้อต่อเหล่านี้สามารถรับแรงกดได้มากและสามารถเปลี่ยนได้อย่างรวดเร็ว การเชื่อมต่อแบบเกลียวเหมาะกับการใช้งานเชิงพาณิชย์มาตรฐานซึ่งการเชื่อมมีความเสี่ยงต่อการเกิดไฟไหม้ ปลายเชื่อมตอบสนองความต้องการที่ไม่มีการรั่วไหลโดยสิ้นเชิง แต่ต้องใช้ตัววาล์ว 3 ชิ้นเพื่อให้แน่ใจว่าการบำรุงรักษาในอนาคตยังคงเป็นไปได้

ความเสี่ยงด้านการปฏิบัติตามข้อกำหนดทางอุตสาหกรรมและการดำเนินการ

การควบคุมการไหลของอุตสาหกรรมต้องการการปฏิบัติตามมาตรฐานทางวิศวกรรมที่เชื่อถือได้อย่างเข้มงวดและแน่วแน่ คุณต้องตรวจสอบให้แน่ใจว่าวาล์วที่ระบุทั้งหมดตรงตามรหัส API และ ASME ที่เกี่ยวข้อง API 608 และ API 6D ควบคุมประสิทธิภาพทางกลและการทดสอบวาล์วท่อสำหรับงานหนัก ASME B16.34 กำหนดพิกัดอุณหภูมิแรงดันวิกฤตโดยพิจารณาจากความหนาและองค์ประกอบของวัสดุเปลือกโดยเฉพาะ การเพิกเฉยต่อมาตรฐานเหล่านี้ทำให้เกิดความล้มเหลวครั้งใหญ่

การออกแบบที่ปลอดภัยจากอัคคีภัยแสดงถึงข้อกำหนดด้านความปลอดภัยที่สำคัญในการแปรรูปไฮโดรคาร์บอน วิศวกรต้องระบุวาล์วที่เป็นไปตามมาตรฐาน API 607 ​​สำหรับการใช้งานสื่อที่ติดไฟได้ หน่วยพิเศษเหล่านี้มีสถาปัตยกรรมแบบที่นั่งคู่ ในระหว่างการทำงานปกติ บอลจะซีลกับเบาะนั่งแบบนุ่ม PTFE หรือ TFM หลัก หากไฟจากภายนอกทำให้อุณหภูมิสูงพอที่จะละลายที่นั่งโพลีเมอร์เหล่านี้ ลูกบอลจะเลื่อนไปทางท้ายน้ำเล็กน้อย จากนั้นจะประกอบเข้ากับเบาะนั่งโลหะรอง หน้าสัมผัสระหว่างโลหะกับโลหะนี้จะสร้างการปิดผนึกฉุกเฉิน เพื่อป้องกันการรั่วไหลขนาดใหญ่ที่อาจส่งผลให้เกิดเพลิงไหม้

การปล่อยก๊าซเรือนกระจกโดยผู้ลี้ภัยก่อให้เกิดความเสี่ยงด้านกฎระเบียบและการดำเนินการที่สำคัญอีกประการหนึ่ง กฎระเบียบด้านสิ่งแวดล้อมสมัยใหม่กำหนดให้มีการประเมินการออกแบบบรรจุภัณฑ์ต้นกำเนิดอย่างเข้มงวด ต่อมบรรจุมาตรฐานมักจะคลายตัวเนื่องจากการหมุนเวียนของความร้อนและการสึกหรอทางกล ส่งผลให้ก๊าซพิษที่มองไม่เห็นหลุดออกไป การออกแบบขั้นสูงที่ใช้เครื่องซักผ้า Belleville แบบโหลดสดช่วยแก้ปัญหานี้ได้ แหวนรองสปริงทรงกรวยเหล่านี้รักษาแรงกดแบบไดนามิกบนวัสดุบรรจุภัณฑ์อย่างต่อเนื่อง แม้ว่าจะเสื่อมสภาพกว่าพันรอบก็ตาม การอัพเกรดทางวิศวกรรมนี้ช่วยให้โรงงานปฏิบัติตามมาตรฐาน ISO 15848 หรือ EPA ที่เข้มงวดสำหรับการบรรจุก๊าซอันตรายได้อย่างมั่นใจ

บทสรุป

การเลือกสถาปัตยกรรมวาล์วในอุดมคติต้องใช้วิธีการที่เป็นระบบและมีระเบียบวินัยสูง ยึดตัวกรองเริ่มต้นของคุณตามขีดจำกัดแรงดันและขนาดท่อเพื่อพิจารณาว่าพุกลอยหรือพุกรองแหนบมีความเหมาะสมหรือไม่ ปฏิบัติตามสิ่งนี้โดยการวิเคราะห์พลศาสตร์ของไหลของคุณเพื่อตัดสินใจว่าพอร์ตแบบเต็มหรือพอร์ตมาตรฐานรองรับกระบวนการของคุณได้ดีที่สุดหรือไม่ สุดท้าย ประเมินความจำเป็นในการบำรุงรักษาระยะยาวของสถานที่ของคุณเพื่อสรุปการกำหนดค่ารูปแบบตัวถังที่ถูกต้อง

เราขอแนะนำอย่างยิ่งให้วิศวกร ช่างประกอบท่อ และทีมจัดซื้อปรึกษาโดยตรงกับผู้เชี่ยวชาญด้านวาล์วหรือวิศวกรการใช้งานที่ได้รับการรับรอง นำข้อมูลระบบที่สมบูรณ์มาสู่การสนทนานี้ รวมถึงเคมีของสื่อเฉพาะ แรงดันใช้งานสูงสุด และพารามิเตอร์อุณหภูมิสูงสุด การดำเนินการขั้นตอนต่อไปที่สำคัญนี้ช่วยให้มั่นใจได้ถึงขนาดที่แม่นยำ ตรวจสอบความเข้ากันได้ของสารเคมี และหมุนหมายเลขอย่างแม่นยำในข้อกำหนดการกระตุ้นด้วยลมหรือไฟฟ้าก่อนการติดตั้ง

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างรองแหนบและบอลวาล์วลอย?

ตอบ: ความแตกต่างหลักอยู่ที่กลไกการยึดภายใน ลูกบอลลอยจะแขวนลอยโดยตรงในตัวกลางของไหล โดยอาศัยแรงกดจากเส้นต้นน้ำทั้งหมดเพื่อดันมันเข้ากับที่นั่งท้ายน้ำเพื่อปิดผนึก ในทางกลับกัน ลูกบอลรองแหนบจะถูกยึดด้วยกลไกด้วยเพลาแข็งที่ด้านบนและด้านล่าง แรงกดของเส้นจะดันเบาะนั่งแบบสปริงไปติดกับลูกบอลที่อยู่นิ่ง การออกแบบจุดยึดนี้มีความสำคัญอย่างยิ่งต่อการจัดการการใช้งานแรงดันสูงและเส้นผ่านศูนย์กลางขนาดใหญ่อย่างปลอดภัย

ถาม: บอลวาล์วสามารถใช้ควบคุมการไหลได้หรือไม่

ตอบ: โดยทั่วไปแล้วไม่มี การออกแบบมาตรฐานมีไว้สำหรับหน้าที่แยกเปิด/ปิดอย่างเคร่งครัด การใช้พวกมันเพื่อควบคุมปริมาณทำให้เบาะนั่งโพลีเมอร์แบบอ่อนสัมผัสกับการไหลที่มีความเร็วสูง สิ่งนี้ทำให้เกิดการกัดเซาะอย่างรวดเร็ว แรงดันตกเฉพาะที่ และเบาะนั่งเสียหายถาวร นำไปสู่การรั่วไหลภายใน อย่างไรก็ตาม บอลวาล์วพอร์ตรูปตัว V แบบพิเศษมีลูกบอลที่โค้งมนเป็นพิเศษ ซึ่งออกแบบมาโดยเฉพาะเพื่อปรับการไหลได้อย่างปลอดภัยโดยไม่ทำลายพื้นผิวการซีล

ถาม: "พอร์ตเต็ม" หมายถึงอะไรบนบอลวาล์ว

ตอบ: การออกแบบพอร์ตแบบเต็มหมายถึงเส้นผ่านศูนย์กลางรูภายในของวาล์วตรงกับเส้นผ่านศูนย์กลางภายในที่แน่นอนของท่อเชื่อมต่อ อัตราส่วน 1:1 ที่สมบูรณ์แบบนี้ช่วยให้แน่ใจว่าไม่มีข้อจำกัดในการไหลและแรงดันตกเป็นศูนย์เมื่อของไหลไหลผ่าน นอกจากนี้ยังช่วยให้ทีมบำรุงรักษาดำเนินการพิกทำความสะอาดเครื่องจักรหรือเครื่องมือตรวจสอบได้โดยตรงผ่านท่อโดยไม่พบกับสิ่งกีดขวางทางโครงสร้างใดๆ

ถาม: คุณจะระบุการเชื่อมต่อปลายที่ถูกต้องสำหรับบอลวาล์วได้อย่างไร

ตอบ: การเชื่อมต่อสิ้นสุดจะขึ้นอยู่กับวัสดุไปป์ไลน์ของคุณ อัตราแรงดันของระบบ และความต้องการในการเข้าถึงการบำรุงรักษาในอนาคตโดยตรง ใช้การเชื่อมต่อแบบเกลียวอย่างง่ายสำหรับสายการค้าขนาดเล็ก ระบุปลายหน้าแปลนแบบสลักเกลียวสำหรับระบบอุตสาหกรรมแรงดันสูงที่ต้องการการปิดผนึกที่ปลอดภัย แต่สามารถถอดออกได้ง่ายในอนาคต เลือกการเชื่อมต่อแบบเชื่อมสำหรับสภาพแวดล้อมแบบถาวร การสั่นสะเทือนสูง และไม่มีการรั่วไหล โดยจับคู่กับตัวเครื่องแบบ 3 ชิ้นเสมอเพื่อการเข้าถึงการบำรุงรักษาที่สำคัญ
