เช็ควาล์ว API 594 และ API 602: มาตรฐานและการเลือก

ความล้มเหลวของวาล์วโดยไม่ได้วางแผนอาจทำให้เกิดการปิดโรงงานอุตสาหกรรมขนาดใหญ่ได้ เหตุการณ์ภัยพิบัติเหล่านี้ทำให้สูญเสียการผลิตและค่าปรับด้านสิ่งแวดล้อมเป็นล้าน การเลือกมาตรฐานการผลิตที่ไม่ถูกต้องอาจคุกคามความสมบูรณ์ของไปป์ไลน์และขัดขวางการปฏิบัติงานในแต่ละวัน ผู้จัดการฝ่ายจัดซื้อและวิศวกรภาคสนามจะต้องเข้าใจถึงความแตกต่างทางวิศวกรรมที่เข้มงวดระหว่างข้อกำหนดเฉพาะของอุตสาหกรรม เพื่อใช้ประกอบการตัดสินใจจัดซื้อ

เช็ควาล์ว API 594 คืออะไร ทำความเข้าใจกับมาตรฐาน

มาตรฐาน American Petroleum Institute 594 เป็นข้อกำหนดที่ได้รับการยอมรับทั่วโลกซึ่งกำหนดการออกแบบ วัสดุ ขนาดแบบเผชิญหน้า และข้อกำหนดในการทดสอบสำหรับวาล์วกันกลับเฉพาะ ออกแบบมาเพื่อป้องกันการไหลย้อนกลับโดยหลักในขณะที่ลดขนาดพื้นที่ทางกายภาพ หน่วยเหล่านี้เป็นส่วนประกอบหลักในเครือข่ายระบบท่อสมัยใหม่ ต่างจากการออกแบบตรวจสอบการสวิงแบบดั้งเดิมที่ต้องการตัวถังที่มีน้ำหนักและยาว รูปแบบ API 594 จะพอดีระหว่างหน้าแปลนท่ออย่างแน่นหนา การกำหนดค่านี้ช่วยลดทั้งน้ำหนักโครงสร้างและพื้นที่การติดตั้งที่จำเป็นลงอย่างมาก

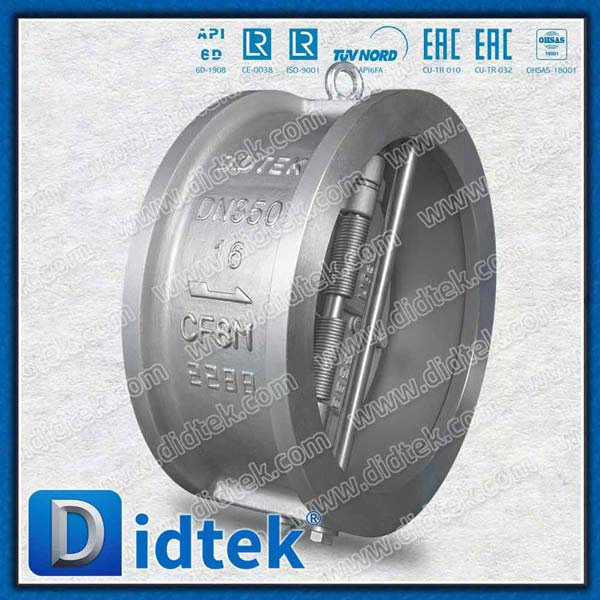

การเพิ่มขึ้นของการออกแบบแผ่นคู่

ในบรรดาการกำหนดค่าต่างๆ ที่ครอบคลุมโดยมาตรฐานนี้ เช็ควาล์วเพลทคู่ API 594 ได้กลายเป็นตัวเลือกที่โดดเด่นในโรงงานอุตสาหกรรมร่วมสมัย ลองนึกภาพทีมงานซ่อมบำรุงที่แขวนอยู่บนนั่งร้านสูงห้าสิบฟุตเหนือพื้นโรงกลั่น การควบคุมวงสวิงแบบดั้งเดิมขนาดใหญ่ในสภาพแวดล้อมนั้นถือเป็นฝันร้ายด้านลอจิสติกส์ ในทางตรงกันข้าม การออกแบบแผ่นคู่แบบเวเฟอร์ใช้แผ่นครึ่งวงกลมที่บรรจุด้วยสปริงจำนวน 2 แผ่น แผ่นเหล่านี้จะพับเข้าหากันระหว่างการไหลไปข้างหน้าและปิดทันทีเมื่อความเร็วของของไหลลดลง

ประโยชน์ที่ได้รับมีมากกว่าการลดน้ำหนักเพียงอย่างเดียว โดยเฉพาะอย่างยิ่ง การกำหนดค่านี้ให้แรงดันตกคร่อมที่ลดลงอย่างมาก และแสดงคุณลักษณะที่ไม่กระแทกที่สำคัญ สิ่งนี้จะป้องกันปั๊มดาวน์สตรีมจากการกระแทกแบบไฮดรอลิก เพื่อให้เป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวด สิ่งอำนวยความสะดวกสมัยใหม่มักระบุการออกแบบเหล็กหลอม F2 แบบไม่มีรีเทนเซอร์หรือเหล็กหล่อ SS CF8M โครงสร้างแบบไม่มีรีเทนเนอร์เหล่านี้ช่วยขจัดรูภายนอกในตัววาล์ว และขจัดเส้นทางการรั่วไหลของบรรยากาศที่อาจเกิดขึ้นได้อย่างสมบูรณ์

ส่วนประกอบและกลศาสตร์ที่สำคัญ

โครงสร้างทางกายวิภาคของวาล์วนี้ได้รับการปรับให้เหมาะสมเพื่อการตอบสนองที่รวดเร็วและเชื่อถือได้ ส่วนประกอบหลัก ได้แก่ ตัวทรงกระบอก แผ่นคู่ หมุดบานพับตรงกลาง หมุดหยุดเพื่อป้องกันการเคลื่อนที่เกิน และสปริงแรงบิดแรงดึงสูง เมื่อการไหลไปข้างหน้าช้าลง ความตึงของสปริงจะเริ่มปิดก่อนที่ของไหลจะไหลย้อนกลับได้อย่างสมบูรณ์ กลไกเชิงรุกนี้มีประสิทธิภาพเป็นพิเศษในการบรรเทาค้อนน้ำ ค้อนน้ำเป็นคลื่นกระแทกไฮดรอลิกทำลายล้างที่สามารถทำลายข้อต่อท่อและสร้างความเสียหายให้กับอุปกรณ์ที่มีความละเอียดอ่อนได้

สำรวจมาตรฐานเช็ควาล์ว API 602

แม้ว่ามาตรฐานก่อนหน้านี้จะกล่าวถึงขนาดที่กว้างและการออกแบบเวเฟอร์ แต่ API 602 ก็ให้บริการเฉพาะด้านทางวิศวกรรมที่แตกต่างไปจากเดิมอย่างสิ้นเชิง เป็นข้อกำหนดเฉพาะขั้นสุดท้ายสำหรับวาล์วสำหรับงานหนักขนาดกะทัดรัด ซึ่งใช้กับระบบท่อเจาะขนาดเล็กอย่างเคร่งครัด โดยทั่วไปแล้วจะครอบคลุมขนาดท่อที่กำหนด 4 และเล็กกว่า

ลักษณะการออกแบบและความแข็งแกร่งของฟอร์จ

เมื่อเดินผ่านรางฉีดสารเคมีที่มีความหนาแน่นสูง แล้วคุณจะพบกับยูนิตที่แข็งแกร่งที่คอยปกป้องแนวบายพาสอย่างไม่ต้องสงสัย เช็ควาล์ว API 602 โดดเด่นด้วยโครงสร้างเหล็กหลอมสำหรับงานหนัก กระบวนการตีขึ้นรูปโลหะภายใต้แรงอัดเฉพาะจุดที่รุนแรง สิ่งนี้จะปรับโครงสร้างของเกรนให้สอดคล้องกัน และกำจัดช่องว่างภายในหรือความพรุนที่มักพบในทางเลือกอื่นในการหล่อ ด้วยเหตุนี้ วัสดุอย่าง ASTM A105 หรือ F316 จึงมีความต้านทานแรงดึงเป็นพิเศษ ทำให้มีความยืดหยุ่นสูงต่อความล้าจากความร้อนและการกระแทกทางกล

ภายใต้มาตรฐานนี้ วาล์วโดยทั่วไปจะแบ่งออกเป็นสามประเภทการใช้งาน ประเภทลูกสูบใช้กลไกการเลื่อนที่ดีเยี่ยมในการรองรับจังหวะการไหลที่รุนแรง ประเภทลูกบอลมีองค์ประกอบทรงกลมที่มีประสิทธิภาพสูงสำหรับของไหลที่มีความหนืดสูง สุดท้าย ประเภทสวิงใช้จานแบบดั้งเดิม ซึ่งเหมาะสำหรับไลน์ความเร็วต่ำที่การลดแรงดันตกคร่อมเป็นประเด็นหลัก

แนวโน้มอุตสาหกรรม: การเปลี่ยนแปลงไปสู่การตีขึ้นรูปโลหะผสมสูง

การวิเคราะห์การเปลี่ยนแปลงล่าสุดในภาคปิโตรเคมีและนอกชายฝั่งเผยให้เห็นแนวโน้มอุตสาหกรรมที่ชัดเจนในการระบุวัสดุโลหะผสมที่สูงขึ้นสำหรับโครงสร้างพื้นฐานที่มีการเจาะขนาดเล็ก เนื่องจากการสกัดน้ำมันและก๊าซดันเข้าสู่สภาพแวดล้อมที่ลึกกว่า ร้อนกว่า และมีการกัดกร่อนมากขึ้น เหล็กกล้าคาร์บอนมาตรฐานจึงมักถูกเปลี่ยนแทน แหล่งไฮโดรเจนซัลไฟด์ที่มีปริมาณสูงต้องการขอบเขตที่ไม่อาจทะลุผ่านได้ ผู้รับเหมาจัดซื้อจัดจ้างทางวิศวกรรมพึ่งพามาตรฐาน API 602 ที่เข้มงวดมากขึ้นเรื่อยๆ เพื่อให้แน่ใจว่าโลหะผสมที่แปลกใหม่ เช่น เหล็กกล้าไร้สนิมดูเพล็กซ์และอินโคเนลได้รับการปลอมแปลงอย่างไม่มีที่ติ แนวโน้มนี้ได้รับแรงผลักดันอย่างมากจากความคิดริเริ่มระดับโลกเพื่อให้บรรลุการปล่อยก๊าซเรือนกระจกเป็นศูนย์ในการใช้งานสื่อที่อันตรายถึงชีวิต

API 594 กับ API 602: อธิบายความแตกต่างหลัก

เพื่อช่วยผู้จัดการโครงการและทีมจัดซื้อในการประเมินทั้งสองทางเลือกนี้ การทำความเข้าใจความแตกต่างทางวิศวกรรมขั้นพื้นฐานของพวกเขาถือเป็นสิ่งสำคัญ การตัดสินใจไม่ค่อยขึ้นอยู่กับความชอบ ถูกกำหนดโดยพารามิเตอร์ของระบบอย่างเคร่งครัด

ช่วงขนาดและรอยเท้าเชิงพื้นที่

ความแตกต่างที่ชัดเจนที่สุดคือขนาด API 594 สร้างขึ้นเพื่อรองรับปริมาณงานขนาดใหญ่ ครอบคลุมขนาดต่างๆ มากมายที่ขยายเกินกว่าระบบท่อมาตรฐาน ในทางกลับกัน API 602 มีไว้สำหรับเครือข่ายขนาดเล็กโดยเฉพาะ หากโครงการกำหนดไปป์ไลน์ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ มาตรฐานเวเฟอร์จะเป็นตัวเลือกอัตโนมัติ

วัสดุการผลิต: การหล่อและการฟอร์จ

เนื่องจากการตีส่วนประกอบที่มีขนาดใหญ่มากเป็นเรื่องที่ต้องเสียค่าใช้จ่ายและมีความซับซ้อนทางเทคนิค วาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่จึงมักใช้เหล็กหล่อ อย่างไรก็ตาม สภาวะแรงดันสูงที่มีอยู่ในท่อเจาะขนาดเล็กต้องการความหนาแน่นของโครงสร้างซึ่งมีเพียงเหล็กหลอมเท่านั้นที่สามารถส่งมอบได้ แม้ว่าวาล์ว API 594 ปลอมแปลงจะมีอยู่สำหรับการใช้งานที่ต้องรับบริการหนักเป็นพิเศษ แต่การหล่อยังคงเป็นวิธีการผลิตหลักสำหรับขนาดที่ใหญ่กว่า

การติดตั้งและขนาดแบบเผชิญหน้า

วาล์วเวเฟอร์ได้รับการออกแบบอย่างชาญฉลาดเพื่อให้เลื่อนระหว่างหน้าแปลนท่อที่มีอยู่ได้อย่างเรียบร้อย โดยต้องการการรองรับโครงสร้างเพียงเล็กน้อย วาล์วฟอร์จเจาะขนาดเล็ก แม้จะมีขนาดโดยรวมที่เล็ก แต่ก็มักมีเกลียว NPT, รอยเชื่อมซ็อกเก็ต หรือปลายหน้าแปลนในตัว เมื่อเทียบกับขนาดท่อที่ระบุ จะมีขนาดหันหน้าเข้าหากันยาวกว่าเพื่อรองรับฝากระโปรงแบบใช้สลักเกลียวหรือแบบเชื่อมขนาดใหญ่

การถอดรหัสระดับความดัน: จากคลาส 600 ถึงคลาส 2500

มาตรฐานทั้งสองต้องเป็นไปตาม ASME B16.34 ซึ่งกำหนดพิกัดแรงดัน-อุณหภูมิที่เข้มงวดโดยพิจารณาจากวัสดุก่อสร้าง การเลือกระดับแรงดันที่ถูกต้องถือเป็นข้อบังคับด้านความปลอดภัยที่ไม่สามารถต่อรองได้ ซึ่งส่งผลกระทบโดยตรงต่อความสมบูรณ์ของโรงงาน

การใช้งานสำหรับแรงกดดันปานกลางถึงสูง

การกำหนดคลาส 600 บ่งชี้ถึงแรงดันการทำงานสูงสุดที่อนุญาตที่แข็งแกร่ง ที่อุณหภูมิแวดล้อม เช็ควาล์วเหล็กกล้าคาร์บอน คลาส 600 โดยทั่วไปสามารถทนต่อแรงกดดันได้สูงถึงประมาณ 1480 psig หน่วยงานเหล่านี้ทำหน้าที่เป็นตัวขับเคลื่อนของภาคกลางน้ำและปลายน้ำ คุณมักจะพบว่าอุปกรณ์เหล่านี้ติดตั้งอยู่ในระบบน้ำป้อนหม้อไอน้ำ โรงงานแปรรูปน้ำมันแรงดันปานกลาง และสายส่งกลางน้ำ มีความสมดุลที่เหมาะสมระหว่างความหนาของผนังและความคุ้มค่า

สภาพแวดล้อมที่รุนแรงและบริการที่รุนแรง

นอกจากนี้ เมื่อพารามิเตอร์การปฏิบัติงานเกินขีดจำกัดทางโลหะวิทยา เช็ควาล์วคลาส 2500 จึงกลายเป็นข้อบังคับ ได้รับการจัดอันดับให้รองรับแรงดันระเหยที่เข้าใกล้ 6170 psig ที่อุณหภูมิแวดล้อม ยูนิตเหล่านี้มีผนังหนาเป็นพิเศษ พวกเขาใช้สลักเกลียวสำหรับงานหนักและวัสดุที่นั่งแบบพิเศษที่ออกแบบมาเพื่อต้านทานการเสียรูปอย่างรุนแรง สิ่งเหล่านี้ขาดไม่ได้บนแพลตฟอร์มนอกชายฝั่ง ในระบบฉีดไอน้ำแรงดันสูง และภายในหน่วยประมวลผลเคมีที่ใช้งานหนัก ซึ่งการให้ผลผลิตทางโครงสร้างอาจนำไปสู่การระเบิดครั้งใหญ่

คู่มือการเลือก: วิธีเลือกระหว่างมาตรฐาน

การเลือกวาล์วกันกลับที่ถูกต้องเป็นการตัดสินใจทางวิศวกรรมที่เข้มงวด โดยพิจารณาจากไดนามิกของของไหล ความพร้อมของพื้นที่ และระเบียบวิธีด้านความปลอดภัย วิศวกรภาคสนามควรปฏิบัติตามแนวทางที่มีโครงสร้างเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

ประเมินขนาดท่อและพื้นที่จำกัด

ตัวกรองหลักคือขนาดท่อที่กำหนด ตามกฎทางวิศวกรรมทั่วไป สำหรับท่อที่มีขนาดใหญ่กว่า Nominal Pipe Size 4 การออกแบบแผ่นเวเฟอร์จะเป็นมาตรฐานเริ่มต้น นอกจากนี้ หากพื้นที่การติดตั้งมีข้อจำกัดด้านพื้นที่อย่างรุนแรง เช่น ห้องปั๊มที่มีผู้คนหนาแน่น ขนาดที่หันหน้าเข้าหากันที่กะทัดรัดจะเป็นประโยชน์อย่างมาก สำหรับท่อขนาดที่กำหนด 2 หรือเล็กกว่านั้น เกือบจะจำเป็นต้องมีมาตรฐานการเจาะขนาดเล็กปลอมแปลงอย่างแน่นอน

ประเมินตัวกลาง ความดัน และอุณหภูมิ

ของเหลวที่มีฤทธิ์กัดกร่อนสูง สารประกอบอินทรีย์ระเหยง่าย หรือแรงกดดันที่รุนแรง ทำให้วาล์วฟอร์จมีความหนาแน่นและไม่มีรูพรุน โครงสร้างนี้ป้องกันการซึมผ่านของสื่อภายในและต้านทานการคืบคลานที่อุณหภูมิสูง ลักษณะของของไหลจะกำหนดเกรดวัสดุและมาตรฐานการก่อสร้างที่ต้องการโดยตรง

วิเคราะห์ลักษณะการไหลและแรงดันตกคร่อม

วิศวกรจะต้องคำนวณแรงดันตกที่ยอมรับได้ทั่วทั้งระบบท่ออย่างรอบคอบ เพลตคู่ที่ออกแบบตามหลักอากาศพลศาสตร์ช่วยลดความต้านทานการไหล ซึ่งช่วยลดการใช้พลังงานของปั๊มเมื่อเวลาผ่านไปได้อย่างมาก นอกจากนี้ หากระบบมีแนวโน้มที่จะไหลกลับอย่างรวดเร็วที่ปลายน้ำของปั๊มลูกสูบ การปิดโดยใช้สปริงช่วยจะเหนือกว่าอย่างมากในการหยุดคลื่นกระแทกไฮดรอลิกก่อนที่จะก่อตัวเต็มที่

ความสำคัญของการควบคุมคุณภาพและการรับรองในโครงการ EPC

การจัดหาฮาร์ดแวร์ที่ล้มเหลวระหว่างการทดสอบระบบอาจส่งผลให้เกิดความล่าช้าของโครงการ ค่าปรับด้านสิ่งแวดล้อม และอันตรายด้านความปลอดภัยขั้นร้ายแรง ดังนั้นการควบคุมคุณภาพที่ผ่านการตรวจสอบจึงเป็นสิ่งสำคัญยิ่งสำหรับผู้รับเหมาด้านวิศวกรรมและผู้รับเหมาก่อสร้าง

บรรลุมาตรฐานสากลและเป้าหมายด้านสิ่งแวดล้อม

แนวโน้มอุตสาหกรรมที่โดดเด่นคือการผลักดันเชิงรุกไปสู่การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม สังคม และการกำกับดูแล โครงการสมัยใหม่ต้องการการปล่อยก๊าซเรือนกระจกเป็นศูนย์ ด้วยเหตุนี้ วิศวกรจึงเจาะจงการออกแบบแบบไร้รีเทนเนอร์มากขึ้นเรื่อยๆ ซึ่งกำจัดการเจาะทะลุตัวถังภายนอกได้อย่างสมบูรณ์ ผลิตภัณฑ์ต้องผ่านการทดสอบเสริมอย่างเข้มงวด เช่น API 598 เพื่อยืนยันความสมบูรณ์ของเปลือกและความสามารถในการวางตำแหน่งภายใต้แรงดันน้ำและแรงดันลมที่รุนแรง

การตรวจสอบข้อมูลประจำตัวของผู้ผลิต

การจัดหาจากผู้ผลิตที่ผ่านการตรวจสอบอย่างละเอียดและมีชื่อเสียงเป็นสิ่งสำคัญ ทีมจัดซื้อจะต้องมองหาการรับรอง ISO 9001, การปฏิบัติตาม CE PED สำหรับตลาดยุโรป และชื่อย่อ API อย่างเป็นทางการ การตรวจสอบ ใบรับรองการผลิตวาล์วที่ผ่านการตรวจสอบแล้ว รับประกันว่าผลิตภัณฑ์ที่ส่งมอบจะปฏิบัติตามองค์ประกอบทางโลหะวิทยาที่ต้องการ ความคลาดเคลื่อนของเครื่องจักรที่แม่นยำ และระเบียบวิธีการทดสอบที่ได้รับการบันทึกไว้อย่างเคร่งครัด

การบำรุงรักษา การแก้ไขปัญหา และต้นทุนรวมในการเป็นเจ้าของ

ราคาซื้อเริ่มแรกเป็นเพียงเศษเสี้ยวของต้นทุนรวมในการเป็นเจ้าของของวาล์ว ข้อกำหนดในการบำรุงรักษาระยะยาว การเปลี่ยนชิ้นส่วน และเวลาหยุดทำงานที่อาจเกิดขึ้นมีอิทธิพลอย่างมากต่องบประมาณการดำเนินงาน

การดูแลรักษาการออกแบบ Wafer และ Dual Plate

โดยทั่วไปยูนิตเหล่านี้มักมีการบำรุงรักษาต่ำเนื่องจากโครงสร้างภายในที่ได้รับการปรับปรุงโดยไม่มีชิ้นส่วนที่เคลื่อนไหวภายนอก อย่างไรก็ตาม ทีมบำรุงรักษาจะต้องตรวจสอบสปริงบิดภายในอย่างต่อเนื่องเพื่อหาความล้า โดยเฉพาะอย่างยิ่งในการไหลที่มีปั่นป่วนสูงซึ่งแผ่นเกิดการกระพือปีก การปิดล่าช้าของสปริงที่เสื่อมสภาพ ทำให้เกิดความเสี่ยงต่อการเกิดค้อนน้ำอีกครั้ง การใช้การกำหนดค่าแบบไม่มีรีเทนเนอร์จะช่วยลดต้นทุนรวมในการเป็นเจ้าของได้อย่างมาก โดยไม่จำเป็นต้องเปลี่ยนปลั๊กหรือปะเก็นซีลภายนอกเป็นระยะๆ

การบำรุงรักษาวาล์วฟอร์จขนาดเล็ก

การบำรุงรักษาตามปกติสำหรับหน่วยฟอร์จขนาดเล็กมักจะหมุนรอบข้อต่อฝากระโปรงและการสึกหรอของเบาะนั่งภายใน ในการใช้งานที่อุณหภูมิสูง พื้นผิวที่นั่งอาจเกิดการสึกกร่อนเมื่อเวลาผ่านไป สำหรับประเภทฝากระโปรงแบบเกลียว การหมุนเวียนด้วยความร้อนจะทำให้ปะเก็นคลายตัว โดยต้องมีการปรับแรงบิดของสลักเกลียวใหม่ตามกำหนดเวลาในระหว่างการซ่อมบำรุงโรงงาน ในระบบของไหลที่เป็นอันตรายถึงชีวิต วิศวกรมักเลือกใช้รูปแบบรอยเชื่อมของฝากระโปรง แม้ว่าระบบอินไลน์จะซ่อมแซมไม่ได้ แต่ก็รับประกันการรั่วไหลเป็นศูนย์ตลอดอายุการใช้งาน ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาในสภาพแวดล้อมที่เป็นอันตรายได้อย่างมาก

บทสรุป

การจัดซื้อวาล์วอุตสาหกรรมที่เหมาะสมจำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับความต้องการในการปฏิบัติงานระดับแนวหน้า มาตรฐาน API 594 ถือเป็นมาตรฐานสูงสุดสำหรับท่อส่งที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ นำเสนอความสามารถในการประหยัดพื้นที่ที่ไม่มีใครเทียบ น้ำหนักที่ลดลง และการป้องกันค้อนน้ำที่เหนือกว่าผ่านการออกแบบเพลตคู่ที่รับน้ำหนักด้วยสปริง ในทางตรงกันข้าม มาตรฐาน API 602 ให้ความสมบูรณ์ของโครงสร้างปลอมที่ทนทานซึ่งจำเป็นต่อการบรรจุแรงดันสูงและตัวกลางที่เป็นอันตรายในระบบท่อเจาะขนาดเล็กอย่างปลอดภัย ด้วยการประเมินระดับความดัน พลศาสตร์ของไหล และข้อจำกัดเชิงพื้นที่อย่างรอบคอบ วิศวกรสามารถรับประกันความปลอดภัยของท่อในระยะยาวและประสิทธิภาพของโรงงานที่เหมาะสมที่สุด

คำถามที่พบบ่อย คำถามที่ถามบ่อย

อะไรคือความแตกต่างระหว่างเช็ควาล์ว API 594 และ API 6D?

API 594 มุ่งเน้นไปที่การออกแบบ ขนาด และพิกัดอุณหภูมิความดันเป็นหลักสำหรับวาล์วเวเฟอร์ ตัวดึง และหน้าแปลนที่ใช้โดยทั่วไปในโรงกลั่นและโรงงานเคมี มีความเกี่ยวข้องอย่างมากกับการออกแบบแผ่นคู่ที่ประหยัดพื้นที่ ในทางกลับกัน API 6D เป็นข้อกำหนดที่ปรับแต่งมาโดยเฉพาะสำหรับท่อส่งน้ำมันและก๊าซทางไกล วาล์ว API 6D มักต้องการการออกแบบแบบเต็มรูเพื่อให้สามารถทำความสะอาดและการตรวจสอบพิกไปป์ไลน์ได้ ข้อกำหนดการกวาดล้างเฉพาะนี้โดยทั่วไปไม่ครอบคลุมอยู่ใน API 594

สามารถติดตั้งวาล์วตรวจสอบเพลทคู่ในแนวตั้งได้หรือไม่?

ใช่ สามารถติดตั้งในท่อแนวตั้งได้ แต่ทิศทางการไหลเป็นปัจจัยทางวิศวกรรมที่สำคัญ การติดตั้งแนวดิ่งที่มีการไหลขึ้นเป็นมาตรฐานและมีประสิทธิภาพสูง อย่างไรก็ตาม หากเส้นแนวตั้งมีการไหลลง จำเป็นต้องมีการแก้ไขพิเศษ ผู้ผลิตต้องใช้สปริงที่ปรับเทียบมาเป็นพิเศษที่หนักกว่าเพื่อให้แน่ใจว่าเพลตสามารถปิดได้อย่างแน่นหนาต่อทั้งแรงโน้มถ่วงและน้ำหนักของของไหล

รีเทนเนอร์เลสในการออกแบบวาล์วหมายถึงอะไร?

ในการกำหนดค่ามาตรฐาน หมุดบานพับและหมุดหยุดจะถูกสอดเข้าไปในรูที่เจาะจนหมดผ่านตัววาล์ว ซึ่งจากนั้นจะปิดผนึกด้วยปลั๊กแบบเกลียว การออกแบบแบบไม่มีรีเทนเนอร์หมายความว่าไม่มีการเจาะรูผ่านขอบเขตแรงดันภายนอก หมุดภายในได้รับการยึดให้แน่นโดยใช้ตัวยึดภายในหรือแหวนยึด การออกแบบนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่เป็นพิษหรือแรงดันสูง เนื่องจากจะกำจัดเส้นทางการรั่วไหลสู่ชั้นบรรยากาศได้อย่างสมบูรณ์ ดังนั้นจึงป้องกันการปล่อยก๊าซเรือนกระจกที่หลบหนี

เช็ควาล์ว Class 2500 มีการปลอมแปลงอยู่เสมอหรือไม่

ในขนาดท่อที่ระบุที่เล็กกว่าซึ่งควบคุมโดย API 602 ท่อเหล่านี้ผลิตจากเหล็กหลอมโดยเฉพาะเพื่อให้แน่ใจว่ามีความหนาแน่นและความแข็งแรงที่จำเป็นในการรับมือกับแรงกดดันที่รุนแรง อย่างไรก็ตาม ในขนาดที่ใหญ่กว่าภายใต้ API 594 วาล์วคลาส 2500 สามารถทำจากเหล็กหล่อได้ ตราบใดที่กระบวนการหล่อได้รับการควบคุมอย่างเข้มงวด และความหนาของผนัง การจัดลำดับวัสดุ และการทดสอบแบบไม่ทำลายเป็นไปตามข้อกำหนดที่เข้มงวดของ ASME B16.34 วาล์วแบบหล่อก็สามารถรองรับแรงกดดันที่รุนแรงได้อย่างปลอดภัย

มาตรฐานไหนป้องกันค้อนน้ำได้ดีกว่ากัน?

การออกแบบเพลตคู่ภายใต้ API 594 นั้นเหนือกว่าในการป้องกันค้อนน้ำเมื่อเปรียบเทียบกับการตรวจสอบวงสวิงมาตรฐาน ค้อนน้ำเกิดขึ้นเมื่อการไหลย้อนกลับกระแทกแผ่นดิสก์ที่ปิด ทำให้เกิดคลื่นกระแทกแบบทำลายล้าง เนื่องจากการออกแบบเพลตคู่ใช้สปริงบิดที่แข็งแกร่ง เพลตจึงถูกบังคับให้ปิดความเร็วการไหลไปข้างหน้าทันทีจะลดลงเหลือศูนย์ การปิดโดยใช้สปริงช่วยให้มั่นใจได้ว่าท่อปิดสนิทก่อนที่การไหลย้อนกลับจะเกิดขึ้น ดังนั้นจึงช่วยลดสภาวะที่ทำให้เกิดไฟฟ้าช็อตได้

วาล์ว API 594 และ API 602 สามารถใช้สลับกันได้หรือไม่

ไม่ พวกเขาตอบสนองวัตถุประสงค์ทางวิศวกรรมที่แตกต่างไปจากเดิมอย่างสิ้นเชิง API 594 ได้รับการออกแบบมาสำหรับท่อส่งขนาดใหญ่ที่ประหยัดพื้นที่และป้องกันค้อนน้ำเป็นสิ่งสำคัญ API 602 มีไว้สำหรับระบบท่อเจาะขนาดเล็กที่ต้องการผนังปลอมแปลงหนาเพื่อทนต่อแรงดันที่รุนแรงและการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหัน การแลกเปลี่ยนสิ่งเหล่านี้อาจนำไปสู่ความเป็นไปไม่ได้ในการติดตั้งเนื่องจากขนาดไม่ตรงกันหรือความล้มเหลวของโครงสร้างที่เป็นหายนะ

ข้อกำหนดในการทดสอบสำหรับเช็ควาล์ว API 594 และ API 602 มีอะไรบ้าง

มาตรฐานทั้งสองต้องการการทดสอบที่เข้มงวดเพื่อความปลอดภัยในการปฏิบัติงาน โดยทั่วไป ผู้ผลิตจะปฏิบัติตามมาตรฐานการทดสอบ API 598 ซึ่งกำหนดให้มีการทดสอบเปลือกไฮโดรสแตติกแรงดันสูงเพื่อตรวจสอบความสมบูรณ์ของร่างกาย และการทดสอบเบาะนั่งแบบนิวแมติกแรงดันต่ำเพื่อรับประกันการรั่วไหลเป็นศูนย์ วาล์วที่มีไว้สำหรับการบริการที่รุนแรงอาจได้รับการทดสอบแบบไม่ทำลายเพิ่มเติม เช่น การถ่ายภาพรังสีหรือการตรวจสอบการแทรกซึมของสีย้อม เพื่อยืนยันว่าไม่มีข้อบกพร่องทางโลหะวิทยาด้วยกล้องจุลทรรศน์
