เช็ควาล์ว 3 นิ้ว: ขนาด ประเภท พิกัดแรงดัน และการเลือก

การป้องกันการไหลย้อนกลับไม่ได้เป็นเพียงช่องทำเครื่องหมายการปฏิบัติตามข้อกำหนดเท่านั้น มันยังคงเป็นการป้องกันการปฏิบัติงานที่สำคัญในระบบท่อของเทศบาล เชิงพาณิชย์ และอุตสาหกรรม เมื่อของไหลเปลี่ยนทิศทางโดยไม่คาดคิด แรงกระแทกทางกลที่เกิดกับอุปกรณ์ต้นน้ำจะรุนแรง เหตุการณ์การไหลย้อนกลับเพียงครั้งเดียวอาจทำให้ใบพัดปั๊มแตก ท่อส่งน้ำแตก หรือทำให้เกิดการปนเปื้อนข้ามที่เป็นอันตรายกับตัวกลางที่มีความละเอียดอ่อน เราจะลดความเสี่ยงด้านไฮดรอลิกเหล่านี้ได้อย่างไร วิศวกรรมที่แม่นยำและข้อกำหนดส่วนประกอบที่แม่นยำเป็นคำตอบที่เชื่อถือได้เท่านั้น

การเลือกขนาดวาล์วหรือกลไกการปิดไม่ถูกต้องจะสร้างผลกระทบกระเพื่อมจากความล้มเหลวของระบบ ขนาดใหญ่เกินไปทำให้เกิดการสึกหรอภายในและการพูดคุยอย่างรวดเร็ว ในทางกลับกัน การลดขนาดลงทำให้เกิดแรงดันตกมากเกินไปจนทำให้ปั๊มทำงานหนักขึ้นและเผาผลาญพลังงานมากขึ้น นอกจากนี้ การเลือกกลไกการปิดที่ไม่เหมาะสมมักจะทำให้เกิดค้อนน้ำที่รุนแรง ซึ่งทำให้เกิดความล้าของโครงสร้างในระยะยาวในท่อ คู่มือที่ครอบคลุมนี้ช่วยให้วิศวกรข้อมูลเชิงประจักษ์ ผู้รับเหมา และผู้จัดการฝ่ายจัดซื้อจำเป็นต้องระบุ ขนาด และเลือกอุปกรณ์การไหลแบบทิศทางเดียวขนาด 3 นิ้วที่สมบูรณ์แบบสำหรับการใช้งานการควบคุมของไหลที่มีความต้องการสูง

ประเด็นสำคัญ

• เช็ควาล์วขนาด 3 นิ้ว ซึ่งโดยทั่วไปเรียกว่า DN80 ทำหน้าที่เป็นอุปกรณ์ควบคุมทิศทางเดียวที่จำเป็นทั่วทั้งภาคการบำบัดน้ำ กระบวนการทางเคมี และปิโตรเคมี
• โครงสร้างแบบสวิงรองรับระบบการไหลสูงโดยมีแรงดันตกคร่อมน้อยที่สุด ในทางตรงกันข้าม การออกแบบที่มีสปริงโหลดพิสูจน์ให้เห็นถึงความจำเป็นสำหรับการติดตั้งในแนวตั้งเพื่อลดปัญหาค้อนน้ำในเชิงรุก
• คลาสแรงดัน ASME และ ANSI ตั้งแต่คลาส 150 ถึงคลาส 2500 เป็นตัวกำหนดประสิทธิภาพ การจัดอันดับเหล่านี้มีความสัมพันธ์โดยตรงกับความสมบูรณ์ของโครงสร้างของเหล็กหล่อหรือตัวเรือนสแตนเลส
• การเลือกที่เหมาะสมจำเป็นต้องมีการประเมินค่าสัมประสิทธิ์การไหล ความดันการแตกร้าว ความเร็วของของไหล และการวางแนวการติดตั้งที่เฉพาะเจาะจงอย่างเข้มงวด เพื่อป้องกันความล้มเหลวทางกลก่อนเวลาอันควร

แนวโน้มอุตสาหกรรมปัจจุบันในการควบคุมของไหล

ในช่วงไม่กี่ปีมานี้ เราได้เห็นการเปลี่ยนแปลงครั้งใหญ่ในกลยุทธ์การควบคุมของเหลวทางอุตสาหกรรม โครงสร้างพื้นฐานระดับโลกที่เก่าแก่และกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดมากขึ้นกำลังบังคับให้โรงงานแปรรูปต้องอัพเกรดจากส่วนประกอบเหล็กหล่อขั้นพื้นฐานไปเป็นวัสดุโลหะผสมสูงที่แข็งแกร่ง ปัจจุบันวิศวกรให้ความสำคัญกับประสิทธิภาพการใช้พลังงานเหนือสิ่งอื่นใด พวกเขามองหาวาล์วที่ให้แรงดันตกต่ำเป็นพิเศษเพื่อลดการใช้พลังงานโดยรวมของปั๊ม นอกจากนี้ การบูรณาการอย่างรวดเร็วของการบำรุงรักษาเชิงคาดการณ์หมายความว่าระบบท่อสมัยใหม่ต้องการส่วนประกอบที่มีการตรวจสอบย้อนกลับของวัสดุและความทนทานตลอดอายุการใช้งานที่ได้รับการพิสูจน์แล้วภายใต้แรงดันและความผันผวนของอุณหภูมิที่รุนแรง

เช็ควาล์วขนาด 3 นิ้วคืออะไร?

เช็ควาล์วขนาด 3 นิ้วเป็นอุปกรณ์กลไกอัตโนมัติที่ออกแบบเป็นพิเศษสำหรับระบบท่อที่มีขนาดท่อที่กำหนด 3 นิ้ว ซึ่งมีเส้นผ่านศูนย์กลางประมาณ 80 มม. ต่างจากวาล์วประตูหรือโกลบที่ต้องใช้ล้อหมุนแบบแมนนวลหรือตัวกระตุ้นแบบนิวแมติกภายนอก อุปกรณ์นี้ทำงานโดยใช้ไดนามิกของไหลทั้งหมด

หลักการทำงานขั้นพื้นฐานอาศัยพลังงานจลน์ของของไหลโดยตรง เมื่อแรงดันต้นน้ำเอาชนะแรงดันแตกร้าวและความต้านทานปลายน้ำที่ออกแบบไว้ กลไกภายใน ไม่ว่าจะเป็นจาน แผ่น หรือลูกสูบ จะเปิดออกเพื่อให้ไหลไปข้างหน้า หากการไหลหยุดหรือย้อนกลับกะทันหัน แรงดันย้อนกลับด้านดาวน์สตรีมจะบังคับกลไกการปิดให้ติดกับเบาะนั่งทันที การกระทำนี้จะสร้างซีลที่แน่นหนาและป้องกันการรั่วซึมซึ่งจะแยกท่อออกจากกันโดยสิ้นเชิง

การรวมวาล์วเหล่านี้เข้ากับไปป์ไลน์ถือเป็นหลักปฏิบัติทางวิศวกรรมมาตรฐานเพื่อปกป้องโครงสร้างพื้นฐานที่ละเอียดอ่อน การใช้งานภาคสนามอุตสาหกรรมทั่วไป ได้แก่:

• ท่อจ่ายของปั๊ม: ติดตั้งทันทีหลังจากปั๊มแบบแรงเหวี่ยงหรือปั๊มดิสเพลสเมนต์เชิงบวก เมื่อปั๊มเดินทางแบบออฟไลน์ คอลัมน์ของไหลจะกลับตัวเกือบจะในทันที วาล์วป้องกันการหมุนถอยหลังและการกระแทกไฮดรอลิก
• การจัดการน้ำเสีย: ใช้ในสถานีสูบน้ำและโรงบำบัดที่มีอนุภาคของแข็งหนักอยู่ เพื่อให้มั่นใจว่ากากตะกอนที่ปนเปื้อนจะไม่ไหลย้อนกลับไปยังแหล่งกักเก็บที่สะอาด
• ท่อส่งน้ำมันและก๊าซ: ใช้งานในสายรวบรวมแรงดันสูงและกระบวนการกลั่นเพื่อรักษาทิศทางการไหลของไฮโดรคาร์บอนที่ระเหยได้อย่างปลอดภัย
• ระบบ HVAC: ใช้ในเครื่องทำความเย็นเชิงพาณิชย์ขนาดใหญ่และลูปหม้อไอน้ำเพื่อรักษาการไหลเวียนของของไหลความร้อนที่เหมาะสม

เช็ควาล์วขนาด 3 นิ้วประเภทยอดนิยม

การออกแบบกลไกภายในของวาล์วจะกำหนดคุณสมบัติไดนามิกของของไหล แรงดันตกคร่อม และความเหมาะสมสำหรับตัวกลางเฉพาะ สำหรับไปป์ไลน์ขนาด 3 นิ้ว โดยทั่วไปวิศวกรจะเลือกจากการกำหนดค่าหลักสามแบบตามพารามิเตอร์การทำงานของระบบ

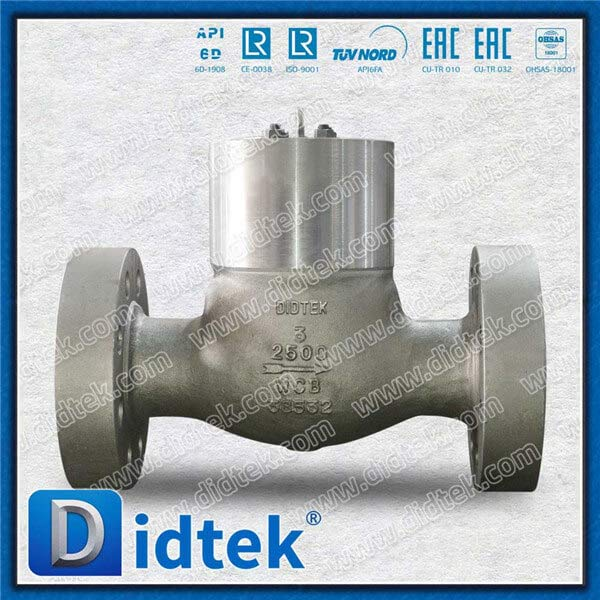

สวิงเช็ควาล์ว

วาล์วเหล่านี้มีการออกแบบที่เรียบง่ายแต่มีประสิทธิภาพสูง ประกอบด้วยแผ่นดิสก์ที่ติดตั้งอยู่บนสลักบานพับเหนือกระแสการไหล เมื่อของไหลเข้าสู่ แรงดันแบบไดนามิกจะเหวี่ยงจานขึ้นด้านบน เป็นการล้างเส้นทางการไหลทั้งหมด เมื่อการไหลลดลง แรงโน้มถ่วงและการไหลย้อนกลับจะทำให้จานหมุนกลับเข้าสู่บ่าวาล์ว

การออกแบบนี้ให้แรงดันตกคร่อมต่ำเป็นพิเศษเนื่องจากเส้นทางการไหลไม่มีสิ่งกีดขวาง มีประสิทธิภาพสูงในท่อแนวนอนและจัดการตัวกลางที่มีอนุภาคของแข็งหนักได้อย่างง่ายดาย ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานกับน้ำเสียดิบและสารละลายผสม อย่างไรก็ตาม พวกมันยังคงไวต่อค้อนน้ำสูง หากของเหลวกลับทิศทางอย่างกะทันหัน จานเบรกอาจปิดอย่างแรง ทำให้เกิดแรงดันที่เพิ่มขึ้นอย่างรวดเร็วซึ่งอาจทำให้โครงสร้างพื้นฐานของท่อเสียหายได้ สำหรับสภาพแวดล้อมที่มีแรงดันสูงมากซึ่งความสมบูรณ์ของโครงสร้างไม่สามารถต่อรองได้ การระบุ สวิงเช็ควาล์ว สำหรับงานหนัก เช่น การออกแบบ Bonnet ซีลแรงดันคลาส 2500 ช่วยให้มั่นใจว่าระบบทนทานต่อความเค้นเชิงกลที่รุนแรงและแรงดันไฟกระชากโดยไม่เกิดข้อผิดพลาด

เช็ควาล์วแบบสปริงโหลดและแบบอินไลน์

เรียกอีกอย่างว่าหัวฉีดหรือเช็ควาล์วแบบเงียบ หน่วยเหล่านี้ใช้ก้านตรงกลางที่ยึดแผ่นดิสก์หรือก้านไว้กับบ่าวาล์ว โดยมีสปริงเชิงกลที่ปรับเทียบแล้วหนุนไว้ ของไหลต้องใช้แรงดันเพียงพอที่จะเอาชนะแรงตึงของสปริงเพื่อเปิดเส้นทางการไหล

ข้อได้เปรียบที่ยิ่งใหญ่ที่นี่คือการปิดเชิงรุก เมื่อความเร็วของของไหลไปข้างหน้าลดลง สปริงจะดันจานเบรกไปยังตำแหน่งปิดก่อนที่การไหลย้อนกลับจะเริ่มขึ้นจริง การปิดอย่างรวดเร็วนี้ช่วยลดความเสี่ยงของค้อนน้ำได้อย่างมาก นอกจากนี้ ยังสามารถติดตั้งได้ในแทบทุกทิศทาง รวมถึงเส้นแนวตั้งที่มีการไหลขึ้นด้านบน ในทางตรงกันข้าม การมีสปริงและกลไกนำทางตรงกลางจะจำกัดเส้นทางการไหล ส่งผลให้แรงดันการแตกร้าวสูงขึ้นและแรงดันตกคร่อมยูนิตอย่างมีนัยสำคัญมากขึ้นเมื่อเทียบกับประเภทสวิง

เช็ควาล์วเวเฟอร์แผ่นคู่

การออกแบบแผ่นคู่ใช้แผ่นครึ่งวงกลมที่มีสปริงโหลดสองแผ่นซึ่งบานพับอยู่บนหมุดตรงกลาง เมื่อมีการไหล แผ่นเปลือกโลกจะพับเข้าด้านในเหมือนปีกผีเสื้อ เมื่อการไหลหยุด ทอร์ชั่นสปริงจะล็อคแผ่นปิดทันที

การกำหนดค่านี้มีขนาดกะทัดรัดและน้ำหนักเบามาก วาล์วเวเฟอร์แบบแผ่นคู่ใช้พื้นที่เพียงเศษเสี้ยวของวาล์วสวิงแบบหน้าแปลนมาตรฐาน ทำให้เป็นตัวเลือกที่ต้องการสำหรับแพลตฟอร์มนอกชายฝั่ง การต่อเรือ และห้องกลไกที่คับแคบ ซึ่งมีการบังคับใช้ข้อจำกัดด้านพื้นที่และน้ำหนักอย่างเคร่งครัด

การเปรียบเทียบประสิทธิภาพหลัก

ขนาดที่สำคัญของเช็ควาล์วขนาด 3 นิ้ว

การระบุส่วนประกอบไปป์ไลน์ต้องอาศัยความเอาใจใส่อย่างแม่นยำในมิติทางวิศวกรรมเพื่อให้แน่ใจว่าจะรวมเข้ากับงานไปป์ไลน์ที่มีอยู่ได้อย่างราบรื่น มิติข้อมูลเหล่านี้อยู่ภายใต้มาตรฐานสากลอย่างเคร่งครัดเพื่อรับประกันความสามารถในการสับเปลี่ยนระหว่างผู้ผลิตแต่ละราย

มิติแบบเผชิญหน้า

มิติแบบเผชิญหน้ากันหรือที่เรียกว่า FTF คือระยะห่างทางกายภาพที่แน่นอนระหว่างพื้นผิวการเชื่อมต่อทางเข้าและทางออก การวัดนี้จะแตกต่างกันอย่างมากขึ้นอยู่กับประเภทของวาล์วและระดับความดัน ตัวอย่างเช่น วาล์วสวิงหน้าแปลนคลาส 150 มาตรฐานโดยทั่วไปจะมีขนาด FTF 9.5 นิ้วเพื่อรองรับกลไกบานพับภายใน ในทางกลับกัน วาล์วเวเฟอร์แบบแผ่นคู่ในระดับแรงดันเดียวกันได้รับการออกแบบทางวิศวกรรมให้แคบที่สุดเท่าที่จะเป็นไปได้ โดยมักจะมีขนาดเพียง 2.875 นิ้ว การทำความเข้าใจมิติเหล่านี้เป็นสิ่งสำคัญสำหรับนักออกแบบท่อในระหว่างขั้นตอนการร่างเพื่อให้แน่ใจว่าชิ้นส่วนที่เผื่อไว้จะเพียงพอ

ประเภทการเชื่อมต่อ

วิธีการที่ส่วนประกอบเชื่อมต่อกับท่อจะกำหนดความสามารถในการกักเก็บแรงดันและความง่ายในการบำรุงรักษาโดยรวมในระหว่างการซ่อมบำรุงของโรงงาน

• ปลายหน้าแปลน: การเชื่อมต่อที่พบบ่อยที่สุดสำหรับงานอุตสาหกรรม ตามมาตรฐาน ASME B16.5 หน้าแปลน Class 150 สำหรับท่อขนาด 3 นิ้วมีเส้นผ่านศูนย์กลางภายนอก 7.5 นิ้ว และต้องใช้รูสลักเกลียวสี่รู การอัพเกรดเป็นหน้าแปลน Class 300 จะเพิ่มเส้นผ่านศูนย์กลางภายนอกเป็น 8.25 นิ้ว และต้องใช้รูสลักแปดรูเพื่อรองรับแรงดันที่เพิ่มขึ้นได้อย่างปลอดภัย
• ปลายเวเฟอร์และตัวดึง: ออกแบบมาเพื่อจับยึดหรือประกบระหว่างหน้าแปลนท่อมาตรฐานสองอัน รูปแบบเวเฟอร์จะถูกยึดไว้ด้วยแรงจับยึดของสตั๊ดหน้าแปลนยาว รูปแบบตัวดึงมีเม็ดมีดแบบเกลียว ช่วยให้สามารถยึดเข้ากับหน้าแปลนเดียวได้โดยตรง ซึ่งอำนวยความสะดวกในการถอดท่อปลายน้ำโดยไม่ต้องลดแรงดันที่ด้านต้นน้ำ
• การเชื่อมแบบซ็อกเก็ตและแบบเกลียว: แม้ว่าจะมีความปลอดภัยสูงและพบได้ทั่วไปในสายเครื่องมือวัดขนาดเล็ก การเชื่อมต่อเหล่านี้จะมีความถี่น้อยกว่าในขนาด 3 นิ้ว โดยทั่วไปจะสงวนไว้สำหรับระบบท่อแบบผนังหนักแรงดันสูงโดยเฉพาะ

ทำความเข้าใจกับพิกัดแรงดัน

ขั้นตอนการคัดเลือกที่สำคัญคือการจับคู่ความสามารถในการกักเก็บแรงดันของส่วนประกอบกับสภาวะการทำงานสูงสุดของท่อ ความดันและอุณหภูมิมีความเชื่อมโยงกันโดยเนื้อแท้ เมื่ออุณหภูมิของตัวกลางเพิ่มขึ้น ความแข็งแรงของผลผลิตทางโครงสร้างของโลหะจะลดลง ดังนั้นจึงลดความดันที่อนุญาตลง

ในอเมริกาเหนือและภาคส่วนต่างประเทศจำนวนมาก ระดับแรงกดดันถูกกำหนดโดย ASME B16.34 ส่วนประกอบต่างๆ ถูกจัดหมวดหมู่เป็นคลาสที่แตกต่างกันตั้งแต่คลาส 150 จนถึงคลาส 2500 เป็นที่เข้าใจผิดกันทั่วไปว่าคลาส 150 หมายความว่าหน่วยได้รับการจัดอันดับสำหรับ 150 PSI พอดี ในความเป็นจริง วาล์วเหล็กกล้าคาร์บอนคลาส 150 สามารถรองรับแรงดันได้ถึง 285 PSI ที่อุณหภูมิแวดล้อมได้อย่างปลอดภัย อย่างไรก็ตาม หากอุณหภูมิของเหลวพุ่งสูงถึง 500 องศาฟาเรนไฮต์ แรงดันใช้งานสูงสุดที่อนุญาตจะลดลงอย่างมากเป็น 170 PSI

การเลือกใช้วัสดุส่งผลโดยตรงต่อความทนทาน เหล็กกล้าคาร์บอนหล่อ เช่น ASTM A216 WCB ยังคงเป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งานปิโตรเคมีแรงดันสูง เหล็กกล้าไร้สนิม เช่น ASTM A351 CF8M ได้รับเลือกให้ทนทานต่อการกัดกร่อนเป็นพิเศษในสภาพแวดล้อมทางเคมีที่รุนแรงสูง เหล็กดัดมักถูกนำมาใช้ในระบบน้ำของเทศบาล เนื่องจากมีความคุ้มค่าสูง แม้ว่าจะไม่เหมาะสำหรับกระบวนการทางอุตสาหกรรมที่มีอุณหภูมิสูงก็ตาม

การเปรียบเทียบขนาด: 2 นิ้ว กับ 3 นิ้ว กับ 4 นิ้ว

ข้อผิดพลาดทางวิศวกรรมที่เกิดขึ้นบ่อยครั้งคือการสมมติว่าท่อขนาด 3 นิ้วกำหนดวาล์วขนาด 3 นิ้วโดยอัตโนมัติ การกำหนดขนาดควรขึ้นอยู่กับสภาพการไหลจริงและพลศาสตร์ของไหลเสมอ ไม่ใช่แค่การจับคู่ขนาดของเส้นเท่านั้น

ค่าสัมประสิทธิ์การไหลหรือที่เรียกว่า Cv แสดงถึงปริมาตรของน้ำในหน่วยแกลลอนต่อนาทีที่จะไหลผ่านวาล์วที่เปิดเต็มที่โดยมีแรงดันลดลง 1 PSI การออกแบบสวิงมาตรฐานขนาด 2 นิ้วอาจมี Cv ประมาณ 50 การตรวจสอบให้แน่ใจว่า เช็ควาล์วขนาด 3 นิ้ว ได้รับการระบุอย่างเหมาะสม วิศวกรสามารถยกระดับ Cv ได้ตั้งแต่ 120 ถึง 150 หน่วยขนาด 4 นิ้วจะกระโดดไปที่ Cv ที่ 250 หรือมากกว่านั้นอย่างมีนัยสำคัญ การเพิ่มขึ้นแบบเอ็กซ์โพเนนเชียลนี้แสดงให้เห็นว่าขนาดที่แน่นอนมีความสำคัญเพียงใดในการรักษาอัตราการไหลของระบบที่ต้องการ

เช็ควาล์วอาศัยความเร็วของของไหลทั้งหมดเพื่อให้ดิสก์ภายในมีความเสถียรและเปิดเต็มที่ หากระบบมีอัตราการไหลมาก การลดขนาดวาล์วเป็น 2 นิ้วเพื่อประหยัดต้นทุนล่วงหน้าจะทำให้เกิดปัญหาคอขวดอย่างรุนแรง ความเร็วของของไหลจะพุ่งสูงขึ้นขณะเคลื่อนตัวผ่านช่องขนาดเล็ก ส่งผลให้เกิดการไหลเชี่ยว การเกิดโพรงอากาศ และแรงดันตกคร่อมที่ไม่สามารถยอมรับได้ ในทางกลับกัน หากติดตั้งวาล์วขนาด 4 นิ้วในระบบที่มีปริมาณการไหลไม่เพียงพอ ของไหลจะขาดพลังงานจลน์ในการดันจานให้เปิดจนสุด แผ่นดิสก์จะลอยอยู่ในกระแสน้ำที่ไหล และสั่นอย่างรวดเร็วกับเบาะนั่ง การพูดคุยนี้นำไปสู่การสึกหรอทางกลไกอย่างรุนแรงบนหมุดบานพับและความล้มเหลวที่หลีกเลี่ยงไม่ได้ วิศวกรจะต้องคำนวณความเร็วของของเหลวที่คาดหวัง โดยทั่วไปมีเป้าหมายเพื่อรักษาการไหลของของเหลวระหว่าง 3 ถึง 10 ฟุตต่อวินาทีเพื่อความเสถียรสูงสุด

คู่มือการเลือกปฏิบัติสำหรับวิศวกร

ผู้จัดการฝ่ายจัดซื้อและวิศวกรระบบท่อควรปฏิบัติตามกรอบการตัดสินใจเชิงประจักษ์ที่มีโครงสร้างนี้ เพื่อให้แน่ใจว่าส่วนประกอบที่เลือกนั้นตรงตามข้อกำหนดด้านความปลอดภัยและการปฏิบัติงานทั้งหมด

• ลักษณะสื่อที่ตรงกัน: น้ำดื่มที่สะอาดและไม่กัดกร่อนช่วยให้สามารถใช้งานกับเหล็กดัดมาตรฐานที่มีซีลอีลาสโตเมอร์ EPDM กรดที่มีฤทธิ์กัดกร่อนสูงต้องใช้สแตนเลส 316 พร้อมที่นั่ง PTFE อย่างเคร่งครัด สารละลายที่มีฤทธิ์กัดกร่อนต้องใช้แผ่นโลหะต่อโลหะชุบแข็ง เช่น แผ่นปิด Stellite เพื่อป้องกันการกัดเซาะอย่างรวดเร็ว
• ตรวจสอบแรงดันการแคร็ก: ประเมินแรงดันต้นน้ำขั้นต่ำที่จำเป็นในการเปิดวาล์ว ในระบบที่ป้อนด้วยแรงโน้มถ่วง การออกแบบที่มีสปริงจำนวนมากอาจจำกัดการไหลโดยสิ้นเชิง ตรวจสอบให้แน่ใจว่าแรงดันตกคร่อมวาล์วที่เปิดจนสุดเป็นที่ยอมรับได้ในการรักษาประสิทธิภาพของปั๊ม
• ยืนยันการวางแนวการติดตั้ง: หากไปป์ไลน์ทำงานในแนวนอน การออกแบบแบบสวิง แผ่นคู่ และแบบอินไลน์ล้วนเป็นที่ยอมรับได้ อย่างไรก็ตาม หากไปป์ไลน์ทำงานในแนวตั้งโดยมีการไหลขึ้น แนะนำให้ใช้การออกแบบอินไลน์แบบสปริงโหลดเพื่อป้องกันการกระแทกที่เกิดจากแรงโน้มถ่วง
• ตรวจสอบการรับรองทางอุตสาหกรรม: การใช้งานทางอุตสาหกรรมจำเป็นต้องปฏิบัติตามมาตรฐานสากลอย่างเข้มงวด ต้องการส่วนประกอบที่สอดคล้องกับ API 594 สำหรับขนาดและ API 598 สำหรับการทดสอบการรั่วไหลของเบาะนั่งอย่างเข้มงวด

แหล่งที่มาของวาล์วอุตสาหกรรมคุณภาพสูงได้ที่ไหน

การเลือกคู่ค้าด้านการผลิตที่เชื่อถือได้มีความสำคัญพอๆ กับการสรุปข้อกำหนดทางวิศวกรรมที่ถูกต้อง ส่วนประกอบที่ผลิตไม่ดีจะเกิดความพรุนในการหล่อเหล็ก การตัดเฉือนที่ไม่ถูกต้องบนพื้นผิวที่นั่ง หรือหมุดบานพับภายในอ่อนแอ ข้อบกพร่องเหล่านี้นำไปสู่ความล้มเหลวของท่อส่งก๊าซร้ายแรงและการหยุดทำงานของโรงงานโดยไม่ได้วางแผนในท้ายที่สุด

เมื่อจัดหาโครงสร้างพื้นฐานที่สำคัญ ทีมจัดซื้อจะต้องประเมินผู้ผลิตตามเกณฑ์การประกันคุณภาพและการควบคุมคุณภาพ ผู้จัดจำหน่ายระดับแนวหน้าให้การตรวจสอบย้อนกลับวัสดุอย่างครบถ้วนผ่านรายงานการทดสอบของโรงงาน และดำเนินการระบุวัสดุเชิงบวกอย่างเข้มงวด การประเมิน ของผู้ผลิต โปรไฟล์บริษัท ช่วยให้มั่นใจว่าพวกเขาได้รับใบรับรอง ISO 9001 และ API ที่ใช้งานได้ ซึ่งพิสูจน์ได้ว่าโรงงานของพวกเขาดำเนินงานภายใต้แนวทางการผลิตระดับสากลที่เข้มงวด การเป็นพันธมิตรกับผู้เชี่ยวชาญด้านโลหะวิทยาที่ได้รับการรับรองจะรับประกันความน่าเชื่อถือและประสิทธิภาพของวงจรชีวิตในระยะยาว

บทสรุป

การเลือกอุปกรณ์ควบคุมการไหลขนาด 3 นิ้วที่ถูกต้องจะสร้างรากฐานของความปลอดภัยของท่อและประสิทธิภาพการปฏิบัติงาน วิศวกรจะต้องประเมินสื่อการไหลที่เฉพาะเจาะจง ระดับความดันที่ต้องการ และความเร็วของของไหลอย่างรอบคอบ ก่อนที่จะตัดสินใจจัดซื้อจัดจ้าง ทางเลือกระหว่างกลไกการแกว่งสำหรับแรงดันตกคร่อมต่ำและการออกแบบสปริงโหลดเพื่อป้องกันค้อนน้ำ มักจะหมายถึงความแตกต่างระหว่างการทำงานที่ราบรื่นมานานหลายทศวรรษกับความล้มเหลวทางกลไกที่เกิดขึ้นทันที

การกำหนดขนาดที่เหมาะสมจะช่วยป้องกันปัญหาคอขวดของระบบ ทำให้มั่นใจได้ว่าปั๊มต้นน้ำจะทำงานภายในกราฟประสิทธิภาพที่เหมาะสมที่สุด ตรวจสอบพิกัดแรงดันและอุณหภูมิทุกครั้งก่อนตัดสินใจซื้อขั้นสุดท้าย หากคุณกำลังใช้งานไดนามิกของไหลที่ซับซ้อน อัปเกรดโครงสร้างพื้นฐานที่ล้าสมัย หรือจัดการสภาพแวดล้อมที่มีความกดดันสูง เราขอแนะนำให้คุณ ติดต่อผู้เชี่ยวชาญด้านวิศวกรรมของ เรา สำรวจกลุ่มผลิตภัณฑ์ที่แข็งแกร่งของ Didtek Valve เพื่อระบุโซลูชันที่ดีที่สุดสำหรับโครงการของคุณ เพื่อให้มั่นใจว่าระบบอุตสาหกรรมของคุณยังคงได้รับการปกป้องจากการไหลย้อนกลับทุกวัน

คำถามที่พบบ่อย

อัตราการไหลของเช็ควาล์วขนาด 3 นิ้วมาตรฐานคือเท่าใด

ความสามารถในการไหลจะแตกต่างกันไปอย่างมากขึ้นอยู่กับรูปทรงภายในของวาล์วประเภทนั้นๆ โดยทั่วไปแล้ว การออกแบบสวิงขนาด 3 นิ้วจะมี Cv อยู่ระหว่าง 110 ถึง 140 เนื่องจากมีเส้นทางการไหลที่ไม่มีสิ่งกีดขวาง ในทางตรงกันข้าม การออกแบบอินไลน์แบบสปริงโหลดขนาด 3 นิ้ว ซึ่งมีส่วนประกอบนำทางภายในวางอยู่ในกระแสการไหลโดยตรง โดยทั่วไปจะมีช่วง Cv ที่ต่ำกว่า 80 ถึง 100

เช็ควาล์วสวิงขนาด 3 นิ้วสามารถติดตั้งในแนวตั้งได้หรือไม่?

การออกแบบสวิงสามารถติดตั้งในท่อแนวตั้งในทางทฤษฎีได้ แต่อย่างเคร่งครัดเฉพาะในกรณีที่การไหลของของไหลเคลื่อนที่ในทิศทางขึ้นด้านบน อย่างไรก็ตาม วิศวกรภาคสนามโดยทั่วไปไม่สนับสนุนแนวทางปฏิบัตินี้ในระบบอุตสาหกรรมที่มีแรงดันสูง สำหรับการติดตั้งในแนวตั้ง แนะนำให้ใช้การออกแบบแบบสปริงโหลด เนื่องจากสปริงเชิงกลช่วยให้แน่ใจว่าจานปิดทันที เพื่อป้องกันไม่ให้ปิดกระแทกอย่างแรงเนื่องจากแรงโน้มถ่วง

คุณจะหยุดเช็ควาล์วจากการตอกได้อย่างไร?

ค้อนน้ำเกิดขึ้นเมื่อคอลัมน์ของเหลวพลิกกลับอย่างรวดเร็วและกระแทกแผ่นวาล์วปิด เพื่อหยุดแรงกระแทกจากไฮดรอลิกที่ทำลายล้างนี้ โดยทั่วไปแล้ววิศวกรจะเปลี่ยนวาล์วสวิงมาตรฐานเป็นเช็ควาล์วแบบไม่มีเสียงแบบสปริงโหลดหรือการออกแบบแผ่นคู่ สปริงในตัวจะบังคับให้แผ่นวาล์วปิดเสี้ยววินาทีก่อนที่การไหลย้อนกลับจะเริ่มขึ้นจริง ซึ่งขจัดผลกระทบจากการกระแทกโดยสิ้นเชิง

ขนาดหันหน้าเข้าหากันมาตรฐานสำหรับยูนิตหน้าแปลน Class 150 คืออะไร

ภายใต้มาตรฐาน ASME B16.10 ขนาดหันหน้าเข้าหากันสำหรับเช็ควาล์วสวิงหน้าแปลนคลาส 150 ขนาด 3 นิ้วมาตรฐานโดยทั่วไปคือ 9.5 นิ้ว การตรวจสอบมิตินี้เป็นสิ่งสำคัญในระหว่างขั้นตอนการออกแบบท่อเพื่อให้แน่ใจว่าทีมงานผลิตจะเผื่อจำนวนชิ้นสปูลที่ถูกต้องไว้

เช็ควาล์วและตัวป้องกันการไหลย้อนกลับแตกต่างกันอย่างไร?

แม้ว่าอุปกรณ์ทั้งสองจะทำหน้าที่ป้องกันการไหลย้อนกลับ แต่ก็มีขอบเขตที่แตกต่างกันโดยพื้นฐาน เช็ควาล์วเป็นส่วนประกอบทางกลชิ้นเดียวที่ใช้ในการควบคุมทิศทางในกระบวนการท่อทั่วไป ตัวป้องกันการไหลย้อนกลับเป็นส่วนประกอบทางกลที่ซับซ้อนและได้รับการรับรอง ซึ่งกำหนดเป็นพิเศษตามรหัสประปาของเทศบาล เพื่อปกป้องแหล่งน้ำดื่มสาธารณะจากการปนเปื้อนที่เป็นอันตราย มักประกอบด้วยเช็ควาล์ว รีลีฟวาล์ว และวาล์วทดสอบที่ทำงานแยกกันสองตัว
