เช็ควาล์ว 2-1/2 นิ้ว: ประเภท ขนาด การไหล และคู่มือการเลือก

เหตุการณ์การไหลย้อนกลับเพียงครั้งเดียวสามารถทำลายปั๊มแรงเหวี่ยงราคาแพงได้ทันที การกระแทกทางกลนี้นำไปสู่ความล้มเหลวของระบบอย่างรุนแรง โรงงานมักจะสูญเสียเงินหลายพันดอลลาร์ต่อปีจากการหยุดทำงานโดยไม่คาดคิดและการซ่อมแซมท่ออย่างรวดเร็ว การเลือกขนาดวาล์วที่เหมาะสมและสถาปัตยกรรมภายในเป็นมากกว่าการปฏิบัติตามโค้ดง่ายๆ มันทำหน้าที่เป็นแนวป้องกันที่สำคัญสำหรับโครงสร้างพื้นฐานของระบบท่อทั้งหมดของคุณ

เช็ควาล์วขนาด 2-1/2 นิ้ว มี ความโดดเด่นในฐานะส่วนประกอบอเนกประสงค์และเป็นมาตรฐานที่ใช้ในอุตสาหกรรมหนักมากมาย ตั้งแต่สิ่งอำนวยความสะดวกในการบำบัดน้ำอุตสาหกรรมและลูปการทำความเย็น HVAC เชิงพาณิชย์ไปจนถึงระบบประปาเทศบาลและโรงกลั่นปิโตรเคมี ขนาดเฉพาะนี้เชื่อมช่องว่างระหว่างการใช้งานเชิงพาณิชย์เบาและอุตสาหกรรมหนักได้อย่างสมบูรณ์แบบ ในคู่มือทางวิศวกรรมที่ครอบคลุมนี้ เราจะสำรวจรายละเอียดทางเทคนิคที่ซับซ้อนซึ่งจำเป็นต่อการตัดสินใจซื้อโดยมีข้อมูลครบถ้วน โดยเฉพาะอย่างยิ่ง เราจะเจาะลึกการออกแบบโครงสร้างต่างๆ ขนาดแบบเผชิญหน้าที่แม่นยำ คุณลักษณะอัตราการไหล และบทบาทที่สำคัญของการคัดเลือกโลหะวิทยา

เมื่อดูแนวโน้มการควบคุมของไหลในปัจจุบัน เรามองเห็นการเปลี่ยนแปลงครั้งใหญ่ของอุตสาหกรรมไปสู่การเพิ่มประสิทธิภาพพลังงานและการปฏิบัติตาม ESG ที่เข้มงวด วิศวกรระบบท่อสมัยใหม่ไม่ได้เพียงแค่มองหาการป้องกันการไหลย้อนกลับขั้นพื้นฐานอีกต่อไป พวกเขาต้องการแรงดันตกน้อยที่สุดและค่าสัมประสิทธิ์การไหลที่ได้รับการปรับปรุงเพื่อลดการใช้พลังงานปั๊มในระยะยาว การเลือกวาล์วขนาด 2.5 นิ้วที่มีประสิทธิภาพสูงจะส่งผลโดยตรงต่อรอยเท้าคาร์บอนและค่าใช้จ่ายในการดำเนินงานของโรงงาน ข้อมูลการตลาดระบุว่าสิ่งอำนวยความสะดวกที่อัปเกรดเป็นโปรไฟล์วาล์วภายในที่มีความต้านทานต่ำจะทำให้ค่าไฟฟ้าต่อปีลดลงอย่างวัดผลได้

ประเด็นสำคัญ

• ความเก่งกาจที่ไม่มีใครเทียบได้: ขนาดวาล์วเฉพาะนี้ได้รับการออกแบบทางวิศวกรรมในหลายรูปแบบ ตัวเลือกต่างๆ ได้แก่ การออกแบบแผ่นคู่แบบสวิงแบบดั้งเดิม แบบสปริงโหลด และแบบประหยัดพื้นที่ ทำให้ตัวเครื่องสามารถปรับให้เข้ากับการวางท่อทั้งแนวนอนและแนวตั้งได้อย่างมาก
• ประสิทธิภาพการไหลที่ปรับให้เหมาะสม: การจับเมตริกไดนามิกของไหล เช่น แรงดันแคร็กและค่าสัมประสิทธิ์การไหลถือเป็นสิ่งสำคัญ การคำนวณเหล่านี้ช่วยลดแรงดันตกและลดการใช้พลังงานปั๊มในระยะยาว
• ความสำคัญของวัสดุ: อายุการใช้งานและความเข้ากันได้ทางเคมีของทรัพย์สินของคุณจะขึ้นอยู่กับวัสดุตัวถังและที่นั่งที่คุณเลือก ตัวเลือกมีตั้งแต่สเตนเลสสตีลที่ทนทานและเหล็กดัดไปจนถึงพีวีซีที่ทนต่อการกัดกร่อน
• ขนาดและความพอดีที่เหมาะสม: แม้ว่าขนาดท่อที่ระบุยังคงเป็น 2.5 นิ้ว — DN65— แต่พื้นที่การติดตั้งทางกายภาพจะแตกต่างกันอย่างมาก ตัวเลือกของคุณระหว่างมาตรฐานการเชื่อมต่อแบบหน้าแปลน เวเฟอร์ หรือแบบเกลียวจะกำหนดพื้นที่ที่ต้องการ

เช็ควาล์ว 2.5 นิ้วคืออะไร และทำงานอย่างไร

เช็ควาล์วขนาด 2-1/2 นิ้วเป็นระบบป้องกันเชิงกลอัตโนมัติในทิศทางเดียว ได้รับการออกแบบมาโดยเฉพาะสำหรับเครือข่ายท่อที่มีเส้นผ่านศูนย์กลางระบุ 2.5 นิ้ว ต่างจากวาล์วประตูหรือโกลบวาล์วมาตรฐานที่ต้องใช้ช่างเทคนิคในการหมุนพวงมาลัยหรือต้องใช้ตัวกระตุ้นแบบนิวแมติกภายนอก เช็ควาล์วจะทำงานโดยใช้ไดนามิกของของไหลภายในของท่อทั้งหมด วัตถุประสงค์พื้นฐานของมันคือเรียบง่ายแต่สำคัญ ช่วยให้ของเหลว - ไม่ว่าจะเป็นของเหลวหรือก๊าซ - ไหลได้อย่างอิสระในทิศทางไปข้างหน้าเดียวในขณะที่ปิดโดยอัตโนมัติเพื่อป้องกันการไหลย้อนกลับ การดำเนินการนี้ช่วยปกป้องอุปกรณ์ต้นน้ำที่มีความละเอียดอ่อน เช่น คอมเพรสเซอร์แบบแรงเหวี่ยงและอุปกรณ์สูบจ่าย จากการกระแทกไฮดรอลิกที่รุนแรงของการไหลย้อนกลับ

กลไกการปฏิบัติงานต้องอาศัยพลังงานจลน์เป็นอย่างมาก เมื่อความเร็วของไหลต้นน้ำถึงเกณฑ์ที่กำหนดไว้ ความดันจะบังคับให้กลไกการปิดภายใน ไม่ว่าจะเป็นแผ่นดิสก์ แผ่นปิด หรือแผ่นคู่ ต้องถอดออกจากที่นั่ง ซึ่งจะเป็นการเปิดพอร์ตขนาด 2.5 นิ้ว ในทางตรงกันข้าม ทันทีที่การไหลไปข้างหน้าลดลงหรือพยายามย้อนกลับ ระบบจะตอบสนองทันที แรงโน้มถ่วง แรงดันต้านของระบบ หรือสปริงเชิงกลที่ปรับเทียบแล้ว จะบังคับให้ส่วนปิดกลับติดกับบ่าวาล์ว สิ่งนี้จะสร้างซีลที่กันฟองและกันซึมไม่ได้

ในการใช้งานภาคสนามในโลกแห่งความเป็นจริง ขนาดวาล์วเฉพาะนี้มีอยู่ทั่วไปทุกหนทุกแห่ง คุณมักจะพบว่ามันปกป้องลูปการกรองสระว่ายน้ำเชิงพาณิชย์และควบคุมท่อน้ำป้อนหม้อไอน้ำอุตสาหกรรม นอกจากนี้ยังจัดการสถานีสูบน้ำเสียของเทศบาลและรักษาแรงดันคงที่ในระบบหอหล่อเย็นอาคารสูง

ประเภททั่วไปของเช็ควาล์ว 2-1/2 นิ้ว

การเลือกสถาปัตยกรรมภายในที่ถูกต้องสำหรับไปป์ไลน์ของคุณเป็นสิ่งสำคัญยิ่งสำหรับความเสถียรของระบบ การออกแบบทางกลที่แตกต่างกันจะตอบสนองต่อความเร็วการไหล มุมการติดตั้ง และสถานะทางกายภาพของตัวกลางโดยเฉพาะ

การออกแบบวาล์วตรวจสอบสวิง

เช็ควาล์วสวิงยังคงเป็นหนึ่งในการออกแบบแบบดั้งเดิมและใช้งานกันอย่างแพร่หลายในงานวิศวกรรมควบคุมของไหล มีแผ่นปีกนกแบบบานพับซึ่งจะแกว่งออกจากเส้นทางการไหลโดยสิ้นเชิงเมื่อของเหลวพุ่งผ่านท่อ เนื่องจากพอร์ตภายในแทบไม่มีสิ่งกีดขวาง การออกแบบพอร์ตแบบเต็มจึงมีความต้านทานการไหลน้อยที่สุด ส่งผลให้แรงดันตกคร่อมต่ำเป็นพิเศษ

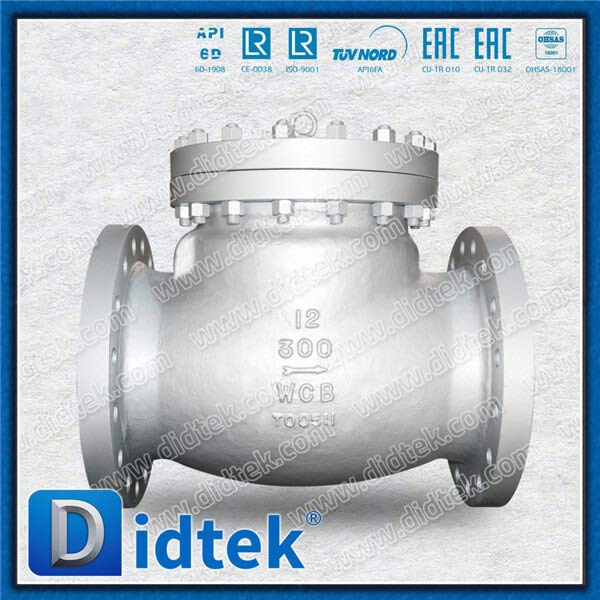

การกำหนดค่านี้ใช้งานได้ดีในสภาพแวดล้อมที่มีความเร็วต่ำซึ่งการไหลยังคงค่อนข้างคงที่และไม่เต้นเป็นจังหวะ ตัวอย่างเช่น เช็ควาล์วสวิงเหล็กหล่อ WCB ได้รับการออกแบบทางวิศวกรรมตามมาตรฐาน API 594 ที่เข้มงวด ให้ความทนทานที่ทนทานสำหรับท่อไอน้ำแรงดันสูง เนื่องจากต้องอาศัยแรงโน้มถ่วงและแรงดันต้านของของไหลอย่างมากเพื่อให้เกิดการซีลที่แน่นหนา แนะนำให้ใช้ท่อประเภทนี้กับท่อแนวนอนอย่างเคร่งครัด แม้ว่าในทางเทคนิคแล้วจะสามารถทำงานได้ในเส้นแนวตั้งที่กระแสไหลขึ้นด้านบน แต่การติดตั้งในแนวตั้งลงด้านล่างถือเป็นข้อผิดพลาดทางวิศวกรรมที่สำคัญ แรงโน้มถ่วงจะทำให้ลูกนกเปิดออกอย่างถาวร ส่งผลให้เครื่องไร้ประโยชน์โดยสิ้นเชิง

การกำหนดค่าแบบสปริงโหลดและแบบอินไลน์

มักเรียกกันว่าเช็ควาล์วแบบเงียบหรือหัวฉีด รุ่นโหลดสปริงจะรวมแผ่นดิสก์แบบรวมศูนย์ที่นำทางโดยก้านที่มีความแม่นยำ แผ่นดิสก์นี้รองรับสปริงอัดที่ปรับเทียบแล้ว เมื่อแรงดันของเหลวเอาชนะแรงตึงของสปริงได้สำเร็จ จานเบรกจะดันกลับเพื่อให้ไหลได้ นอกจากนี้ ทันทีที่ความเร็วไปข้างหน้าลดลง สปริงจะดันจานกลับเข้าสู่ตำแหน่งที่นั่ง สิ่งนี้เกิดขึ้นเพียงเสี้ยววินาทีก่อนที่ของไหลจะสามารถกลับทิศทางได้

กลไกการปิดที่ตอบสนองอย่างรวดเร็วนี้เป็นการป้องกันค้อนน้ำที่ดีที่สุดในอุตสาหกรรม ค้อนน้ำเป็นคลื่นกระแทกไฮดรอลิกทำลายล้างที่เกิดจากการกระแทกวาล์วอย่างกะทันหัน เนื่องจากสปริงเชิงกลช่วยในการปิดโดยไม่คำนึงถึงแรงดึงโน้มถ่วง วาล์วประเภทนี้จึงมีความยืดหยุ่นในการติดตั้งอย่างไม่น่าเชื่อ มันทำงานได้อย่างไร้ที่ติในแนวนอน แนวตั้งขึ้น และแม้แต่การวางแนวในแนวตั้งลงที่ท้าทาย

สไตล์เวเฟอร์แผ่นคู่

เช็ควาล์วแบบแผ่นคู่ใช้แผ่นครึ่งวงกลมสองแผ่นที่บานพับบนหมุดแนวตั้งตรงกลาง แผ่นเหล่านี้ถูกยึดไว้ด้วยสปริงบิดสำหรับงานหนัก เมื่อการไหลไปข้างหน้าเข้าสู่พอร์ต แผ่นเปลือกโลกจะพับเข้าด้านในเหมือนปีกผีเสื้อ เมื่อการไหลหยุด ทอร์ชันสปริงจะล็อคแผ่นปิดอย่างรวดเร็ว เพื่อป้องกันการไหลย้อนกลับก่อนที่จะเริ่มด้วยซ้ำ

ข้อได้เปรียบที่สำคัญที่สุดของการออกแบบแผ่นคู่คือโปรไฟล์ที่มีขนาดกะทัดรัดและน้ำหนักเบา ออกแบบมาให้พอดีระหว่างหน้าแปลนท่อสองอันที่มีอยู่ ช่วยประหยัดพื้นที่การติดตั้งอันมีค่า นอกจากนี้ยังช่วยลดความเครียดของโครงสร้างบนโครงท่อได้อย่างมาก ทำให้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับห้องเครื่องกลที่คับแคบ แท่นนอกชายฝั่ง และทางลาดอุตสาหกรรมที่มีความหนาแน่นสูง

ตารางเปรียบเทียบแกนวาล์วขนาด 2.5"

ขนาดและมาตรฐานการเชื่อมต่อ

สำหรับผู้รับเหมาวางท่อและวิศวกรเครื่องกล ความแม่นยำของมิติไม่สามารถต่อรองได้ วาล์วทดแทนจะต้องสอดคล้องกับโครงสร้างพื้นฐานที่มีอยู่อย่างไม่มีที่ติ สิ่งนี้ต้องปฏิบัติตามมาตรฐานหน้าแปลนและเกลียวระดับสากลอย่างเข้มงวด

ปลายหน้าแปลน: การใช้งานในอุตสาหกรรมหนักส่วนใหญ่อาศัยการเชื่อมต่อแบบหน้าแปลน สำหรับวาล์วขนาด 2.5 นิ้ว หน้าแปลนเหล่านี้มักจะเป็นไปตามมาตรฐาน ASME และ ANSI B16.5 เพื่อแสดงให้เห็น หน้าแปลน ANSI Class 150 สำหรับท่อขนาด 2.5 นิ้วมีรูโบลต์สี่รูที่จัดเรียงบนวงกลมโบลต์ขนาด 5.5 นิ้ว ในทางตรงกันข้าม หน้าแปลนคลาส 300 ที่มีแรงดันสูงกว่านั้นต้องใช้รูโบลต์แปดรู ปลายหน้าแปลนให้ข้อต่อที่แข็งแกร่งและป้องกันการรั่วซึม ซึ่งสามารถทนต่อสภาพแวดล้อมที่มีการสั่นสะเทือนสูงได้

สไตล์เวเฟอร์: ตามที่ระบุไว้ด้วยการออกแบบแผ่นคู่ วาล์วเวเฟอร์ไม่มีปลายหน้าแปลนที่ยื่นออกมาเอง แต่ตัววาล์วทั้งหมดจะถูกยึดไว้อย่างแน่นหนาระหว่างหน้าแปลนท่อที่มีอยู่สองอันโดยใช้สตั๊ดเกลียวยาว ปรัชญาการออกแบบนี้ลดขนาดการเผชิญหน้าและน้ำหนักโดยรวมลงอย่างมาก

การเชื่อม แบบเกลียวและซ็อกเก็ต: การเชื่อมต่อแบบเกลียวหรือที่เรียกว่า National Pipe Thread เป็นค่ามาตรฐานในระบบประปาเชิงพาณิชย์ ลูป HVAC และระบบพีวีซี ในขณะเดียวกัน การเชื่อมต่อแบบเชื่อมซ็อกเก็ตจะถูกสงวนไว้สำหรับสภาพแวดล้อมที่มีแรงดันสูงหรือเป็นพิษสูง ในสถานการณ์เหล่านี้ ข้อต่อแบบหลอมละลายถาวรเป็นสิ่งจำเป็นเพื่อกำจัดเส้นทางการรั่วไหลที่อาจเกิดขึ้นทั้งหมด

ลักษณะการไหล: แรงดันตกและแรงดันแคร็ก

การรวมส่วนประกอบใหม่เข้ากับไปป์ไลน์จะเปลี่ยนแปลงไดนามิกของของไหลภายใน วิศวกรต้องคำนวณอย่างรอบคอบว่าวาล์วจะส่งผลต่ออัตราการไหลโดยรวมและความต้องการพลังงานของปั๊มอย่างไร เพื่อรักษาสมดุลของระบบ

แรงดันการแคร็กหมายถึงแรงดันของเหลวต้นน้ำขั้นต่ำที่แน่นอนซึ่งจำเป็นในการเอาชนะความต้านทานภายใน ความต้านทานนี้อาจเป็นแรงเสียดทาน แรงโน้มถ่วง หรือแรงตึงของสปริง การเอาชนะแผ่นดิสก์จะทำให้แผ่นดิสก์หลุดออกเพียงพอที่จะทำให้สามารถวัดการไหลได้ เช็ควาล์วสวิงมาตรฐานขนาด 2-1/2 นิ้วมีแรงดันการแตกร้าวต่ำเป็นพิเศษ ซึ่งมักจะต่ำกว่า 0.5 psi ในทางกลับกัน รุ่นที่มีสปริงโหลดต้องการแรงกดดันในการแตกร้าวที่สูงกว่า โดยทั่วไปจะอยู่ระหว่าง 0.5 psi ถึง 2.0 psi ขึ้นอยู่กับความแข็งของสปริงภายในเป็นอย่างมาก

ค่าสัมประสิทธิ์การไหลหรือ Cv เป็นค่าเชิงประจักษ์ที่เป็นมาตรฐาน มันแสดงถึงปริมาตรของน้ำที่ 60°F ที่จะไหลผ่านวาล์วในขณะที่ทำให้แรงดันลดลง 1 psi พอดี Cv ที่สูงกว่าหมายถึงประสิทธิภาพการไหลที่เหนือกว่าและความต้านทานที่ต่ำกว่า โดยทั่วไปเช็ควาล์วสวิงขนาด 2.5 นิ้วจะให้ค่า Cv สูง เนื่องจากลูกนกจะเคลื่อนออกจากเส้นทางของของไหลโดยสิ้นเชิง ในการเปรียบเทียบ เช็ควาล์วแบบสปริงจะให้ค่า Cv ที่ต่ำกว่า กลไกก้านส่วนกลางและสปริงยังคงอยู่ในกระแสน้ำโดยตรง ทำให้เกิดความปั่นป่วนเล็กน้อย

การเลือกวัสดุสำหรับส่วนประกอบของคุณ

การจับคู่โครงสร้างทางโลหะหรือโพลีเมอร์ของวาล์วกับตัวกลางของไหล แรงดันใช้งาน และอุณหภูมิแวดล้อมเป็นสิ่งสำคัญยิ่ง สิ่งนี้จะป้องกันความล้มเหลวก่อนเวลาอันควรและรับประกันความปลอดภัยของไซต์

สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่โหดร้ายซึ่งมีแรงดันสูงและความผันผวนของความร้อนที่รุนแรง โลหะผสมถือเป็นมาตรฐานที่ไม่มีปัญหา เหล็กกล้าคาร์บอน โดยเฉพาะ ASTM A216 WCB ให้ความต้านทานแรงดึงมหาศาล ทำให้เหมาะสำหรับท่อไอน้ำแรงดันสูงและโรงกลั่นน้ำมัน อย่างไรก็ตาม ยังขาดความต้านทานการเกิดสนิมตามธรรมชาติ เหล็กกล้าไร้สนิม เช่น ASTM A351 CF8M หรือ 316SS มีการเสริมโครเมียมและโมลิบดีนัม ให้ความต้านทานการกัดกร่อนที่เหนือชั้น เป็นตัวเลือกชั้นนำสำหรับการแปรรูปทางเคมีเชิงรุก สภาพแวดล้อมทางทะเลที่มีน้ำเกลือ และการใช้งานเกรดอาหารปลอดเชื้อ

เมื่อปรับแต่งการใช้งานสาธารณูปโภคทั่วไป โครงสร้างที่ทำจากเหล็กถือเป็นโซลูชันที่ทนทานและคุ้มค่า เหล็กหล่อ เช่น ASTM A126 มีการใช้กันอย่างแพร่หลายในระบบ HVAC เชิงพาณิชย์และเครือข่ายน้ำมาตรฐานของเทศบาล เหล็กดัดจะก้าวไปอีกขั้นหนึ่ง โครงสร้างจุลภาคของกราไฟท์ทรงกลมช่วยให้มีความยืดหยุ่นและความต้านทานแรงดึงที่เหนือกว่า ทำให้เหล็กดัดมีความทนทานต่อแรงกระแทกทางกลและความเครียดจากความร้อนสูง

เช็ควาล์วเทอร์โมพลาสติกเป็นสิ่งที่ขาดไม่ได้เมื่อต้องจัดการกับกรดที่มีฤทธิ์รุนแรงหรือทำงานภายใต้ข้อจำกัดด้านงบประมาณที่เข้มงวดที่อุณหภูมิต่ำกว่า เช็ควาล์ว PVC ขนาด 2-1/2 นิ้วมีน้ำหนักเบาอย่างไม่น่าเชื่อ และต้านทานการกัดกร่อนของกัลวานิกได้อย่างสมบูรณ์ CPVC มีความทนทานต่อสารเคมีใกล้เคียงกัน แต่สามารถทนอุณหภูมิได้สูงถึง 200°F

กลไกการนั่งกำหนดประเภทการปิดเครื่อง เบาะนั่งแบบนุ่มที่ทำจากอีลาสโตเมอร์ เช่น EPDM, NBR หรือ Teflon จะช่วยซีลกันฟองอากาศ นี่หมายถึงการรั่วไหลเป็นศูนย์อย่างแน่นอน ในทางกลับกัน สารละลายที่มีฤทธิ์กัดกร่อนสูงหรืออุณหภูมิที่สูงเกิน 400°F จะทำให้อีลาสโตเมอร์อ่อนฉีกขาด ในสถานการณ์เหล่านี้ จำเป็นต้องมีที่นั่งโลหะต่อโลหะที่กลึงอย่างแม่นยำ ซึ่งมักจะชุบแข็งด้วย Stellite การตรวจสอบให้แน่ใจว่าส่วนประกอบของคุณ ผลิตโดยพันธมิตรที่เชื่อถือได้ เป็นการรับประกันว่าความสมบูรณ์ทางโลหะวิทยาและการทดสอบเบาะจะเป็นไปตามข้อกำหนดที่เข้มงวดของโปรโตคอล API 598

คู่มือการเลือกที่ครอบคลุม: ขั้นตอนที่นำไปปฏิบัติได้

การจัดหาวาล์วในอุดมคติต้องอาศัยแนวทางทางวิศวกรรมที่มีระเบียบวิธี ผู้ซื้อควรปฏิบัติตามกรอบการประเมินนี้เพื่อป้องกันข้อผิดพลาดด้านข้อกำหนดที่มีค่าใช้จ่ายสูงในภาคสนาม

ขั้นตอนที่ 1: วิเคราะห์สื่อของไหล ประเมินสถานะทางกายภาพและองค์ประกอบทางเคมีของของเหลว น้ำที่สะอาดที่ผ่านการบำบัดแล้วเข้ากันได้อย่างลงตัวกับโครงเหล็กมาตรฐานและเบาะนั่ง EPDM ในทางกลับกัน กรดที่มีฤทธิ์กัดกร่อนสูงจะต้องใช้ตัวเครื่องที่ทำจากสแตนเลสหรือพีวีซีซึ่งมีที่นั่ง PTFE หากสื่อมีอนุภาคของแข็งที่มีฤทธิ์กัดกร่อน ให้หลีกเลี่ยงการออกแบบที่มีสปริงโหลดซึ่งอาจติดขัดได้ ให้เลือกใช้เช็ควาล์วสวิงแบบยึดโลหะแทน

ขั้นตอนที่ 2: ตรวจสอบขีดจำกัดความดันและอุณหภูมิ กำหนดแรงดันพื้นฐานสูงสุดและไฟกระชากที่อาจเกิดขึ้นภายในระบบ ตรวจสอบให้แน่ใจว่าหน่วยที่เลือกนั้นสอดคล้องกับพิกัดอุณหภูมิแรงดัน ASME และ ANSI ที่เกี่ยวข้อง เช่น คลาส 150 หรือคลาส 300 อย่างเคร่งครัด อย่าดันวัสดุเบาะนั่งแบบนุ่มเกินขีดจำกัดความร้อนที่ได้รับการรับรอง

ขั้นตอนที่ 3: ยืนยันการวางแนวการติดตั้ง ปีกนกภายในมีความไวต่อแรงโน้มถ่วงสูง สำหรับการเดินท่อในแนวนอน การออกแบบเกือบทุกประเภททำงานได้ไม่มีที่ติ สำหรับเส้นแนวตั้งที่มีการไหลขึ้น วาล์วแบบสปริงโหลดหรือแบบแผ่นคู่จะมีประสิทธิภาพสูง ใช้วาล์วสปริงช่วยปรับเทียบเป็นพิเศษสำหรับการไหลลงเสมอ เพื่อป้องกันไม่ให้แผ่นดิสก์ห้อยเปิด

ขั้นตอนที่ 4: วัดข้อจำกัดของพื้นที่ ประเมินรอยเท้าทางกายภาพที่มีอยู่ในห้องเครื่องกล หากมีพื้นที่เพียงพอและลดแรงดันตกคร่อมให้เหลือน้อยที่สุดเป็นเป้าหมายหลัก การตรวจสอบการสวิงแบบหน้าแปลนก็เหมาะสม หากพื้นที่การติดตั้งถูกจำกัดอย่างมาก เช็ควาล์วแบบแผ่นคู่แบบเวเฟอร์จะเป็นตัวเลือกที่ดีกว่า

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา

แม้แต่ส่วนประกอบที่ออกแบบมาอย่างแม่นยำที่สุดก็ยังมีประสิทธิภาพต่ำกว่าหากติดตั้งแบบไม่ได้ตั้งใจ การดำเนินการที่เหมาะสมจะช่วยยืดอายุของสินทรัพย์ได้อย่างมาก

การวางตำแหน่งเชิงกลยุทธ์ภายในเครือข่ายการวางท่อถือเป็นสิ่งสำคัญ การไหลเชี่ยวสูงทำให้แผ่นดิสก์ภายในกระพืออย่างรุนแรง สิ่งนี้นำไปสู่การสึกหรอของหมุดบานพับก่อนเวลาอันควร ตามหลักการทั่วไป ให้ติดตั้งยูนิตที่ระยะห่างขั้นต่ำห้าเท่าของเส้นผ่านศูนย์กลางท่อที่ระบุด้านท้ายน้ำจากปั๊ม ข้อศอก หรือตัวลดขนาดใดๆ สำหรับท่อขนาด 2.5 นิ้ว จะเท่ากับท่อตรงขนาด 12.5 นิ้วพอดี

วิศวกรภาคสนามมักพบเห็นปั๊มเสียทันทีเนื่องจากการติดตั้งแบบย้อนกลับ ตรวจสอบลูกศรทิศทางการไหลที่โยนลงบนตัววาล์วโดยตรงเสมอ เมื่อขันข้อต่อหน้าแปลนให้แน่น ให้ใช้รูปแบบการขันแบบดาวหรือแบบไขว้แบบมาตรฐาน การขันด้านหนึ่งแน่นเกินไปอาจทำให้ปะเก็นแตกและทำให้เกิดการรั่วไหลจากภายนอกได้

แม้ว่าหน่วยเหล่านี้จะทำงานโดยอัตโนมัติ แต่ก็ต้องมีการกำกับดูแลเป็นระยะ กำหนดตารางการตรวจสอบตามปกติเพื่อฟังเสียงที่ผิดปกติ เสียงพูดคุยที่ได้ยินอย่างต่อเนื่องมักจะบ่งบอกว่าวาล์วมีขนาดใหญ่เกินไปสำหรับอัตราการไหลในปัจจุบัน หากเครื่องไม่สามารถระงับการไหลย้อนกลับได้ ผู้ร้ายที่พบบ่อยที่สุดคือตะกรันแร่หรือเศษซากที่ติดอยู่ในบริเวณที่นั่ง การแยกท่อ การถอดฝากระโปรงออก และการชะล้างที่นั่งด้วยตนเอง มักจะช่วยคืนสภาพการปิดผนึกที่แน่นหนาโดยไม่ต้องปิดท่อทั้งหมด

บทสรุป

การเลือกเช็ควาล์วขนาด 2-1/2 นิ้วที่ถูกต้องเป็นขั้นตอนพื้นฐานในการรับรองความปลอดภัยของระบบและประสิทธิภาพการดำเนินงานในระยะยาว ด้วยการจับคู่การออกแบบโครงสร้าง องค์ประกอบของวัสดุ และข้อกำหนดการไหลให้เข้ากับสภาพท่อเฉพาะของคุณอย่างรอบคอบ คุณจะสามารถป้องกันความเสียหายของอุปกรณ์ที่มีราคาแพงและค่าใช้จ่ายด้านพลังงานที่ไม่จำเป็นได้อย่างจริงจัง

การได้รับข้อกำหนดทางเทคนิคเหล่านี้อย่างถูกต้องในครั้งแรกจะช่วยยืดอายุการใช้งานโดยรวมของโครงสร้างพื้นฐานของคุณ และรักษางบประมาณการบำรุงรักษาไว้อย่างมั่นคง หากคุณต้องการความช่วยเหลือในการกำหนดขนาด การตรวจสอบระดับแรงดัน หรือการเขียนแบบทางเทคนิคโดยละเอียด โปรดติดต่อทีมวิศวกรของเรา วันนี้ เราสนับสนุนให้ผู้จัดการฝ่ายจัดซื้อและผู้รับเหมาวางท่อสำรวจ โซลูชันทางอุตสาหกรรมแบบครบวงจร เพื่อค้นหาผลิตภัณฑ์ที่ตรงตามความต้องการของคุณ

คำถามที่พบบ่อย

เช็ควาล์วขนาด 2-1/2 นิ้ว ติดตั้งในแนวตั้งได้หรือไม่?

ใช่ สามารถติดตั้งในแนวตั้งได้ แต่ความสำเร็จขึ้นอยู่กับการออกแบบภายในและทิศทางการไหลทั้งหมด สำหรับเส้นแนวตั้งที่ของไหลไหลขึ้น เช็ควาล์วเวเฟอร์แบบอินไลน์และแบบแผ่นคู่แบบสปริงโหลดถือเป็นตัวเลือกที่ยอดเยี่ยม สปริงภายในช่วยแรงโน้มถ่วงในการปิดวาล์วอย่างรวดเร็ว การออกแบบวงสวิงแบบดั้งเดิมยังสามารถทำงานได้ในกระแสขาขึ้น แม้ว่าจะมีประสิทธิภาพน้อยกว่าก็ตาม อย่างไรก็ตาม สำหรับเส้นแนวตั้งที่มีการไหลลง การกำหนดค่ามาตรฐานจะล้มเหลวเนื่องจากแรงโน้มถ่วงบังคับให้จานเปิด คุณต้องระบุยูนิตเสริมสปริงที่ได้รับการปรับเทียบเป็นพิเศษสำหรับการใช้งานการไหลลง

ขนาดหันหน้าเข้าหากันมาตรฐานของวาล์วหน้าแปลนขนาด 2.5 นิ้วคือเท่าใด

มิติการเผชิญหน้าไม่เป็นสากล ถูกกำหนดโดยมาตรฐานการออกแบบและระดับแรงดันอย่างเคร่งครัด ตัวอย่างเช่น ภายใต้มาตรฐาน ASME B16.10 โดยทั่วไปแล้วเช็ควาล์วสวิงหน้าแปลนคลาส 150 จะมีขนาด 8.50 นิ้วตั้งแต่ต้นจนจบ หน่วยคลาส 300 ที่มีเส้นผ่านศูนย์กลางระบุเท่ากันทุกประการจะวัดได้ 11.50 นิ้ว วาล์วแบบเวเฟอร์ซึ่งควบคุมโดย API 594 มีโปรไฟล์ที่สั้นกว่ามาก ซึ่งมักจะอยู่ที่ประมาณ 2.38 นิ้ว วิศวกรจะต้องศึกษาเอกสารข้อมูลทางเทคนิคที่ได้รับการรับรองของผู้ผลิตเสมอก่อนที่จะสรุปเค้าโครงการวางท่อ

ฉันจะหยุดค้อนน้ำในท่อขนาด 2.5 นิ้วได้อย่างไร

ค้อนน้ำเกิดขึ้นเมื่อของไหลที่เคลื่อนที่ถูกบังคับให้หยุดกะทันหัน ส่งผลให้เกิดคลื่นกระแทกแรงดันทำลายล้างผ่านท่อ ในระบบที่ใช้การออกแบบสวิงมาตรฐาน จานมักจะปิดเสี้ยววินาทีหลังจากที่การไหลย้อนกลับได้เริ่มขึ้นแล้ว สิ่งนี้ทำให้อาการช็อกรุนแรงขึ้น วิธีแก้ปัญหาทางวิศวกรรมที่มีประสิทธิภาพมากที่สุดคือการเปลี่ยนวาล์วสวิงแบบเดิมเป็นเช็ควาล์วแบบมีสปริงแบบไม่มีเสียง สปริงภายในบังคับให้แผ่นดิสก์ปิดในเวลาที่แน่นอน ความเร็วการไหลไปข้างหน้าถึงศูนย์ ป้องกันการไหลย้อนกลับที่ทำให้เกิดผลกระทบอย่างรุนแรง

เช็ควาล์วและตัวป้องกันการไหลย้อนกลับแตกต่างกันอย่างไร?

แม้ว่าอุปกรณ์ทั้งสองจะป้องกันการไหลย้อนกลับ แต่โดยพื้นฐานแล้วมีความซับซ้อนและการประยุกต์ใช้ตามกฎระเบียบที่แตกต่างกัน เช็ควาล์วเป็นส่วนประกอบทางกลชิ้นเดียวในตัวเอง ออกแบบมาเพื่อรักษาทิศทางการไหลและปกป้องอุปกรณ์เฉพาะ เช่น ปั๊ม ภายในวงจรอุตสาหกรรมแบบปิด ในทางตรงกันข้าม ตัวป้องกันการไหลย้อนกลับเป็นส่วนประกอบทางกลที่ซับซ้อนและทดสอบได้ ซึ่งมักจะมีเช็ควาล์ว รีลีฟวาล์ว และไก่ทดสอบหลายตัว สารป้องกันการไหลย้อนกลับได้รับคำสั่งตามกฎหมายโดยรหัสสุขภาพของเทศบาลเพื่อปกป้องแหล่งน้ำดื่มสาธารณะจากการปนเปื้อนที่เป็นอันตราย

คุณจะทดสอบเช็ควาล์วขนาด 2-1/2 นิ้วเพื่อหารอยรั่วภายในได้อย่างไร?

การทดสอบการรั่วของเบาะนั่งภายในมักเกี่ยวข้องกับการแยกวาล์วภายในท่อและการใช้แรงดันต้านกลับ วิศวกรปิดวาล์วแยกปลายน้ำและตรวจสอบเกจแรงดันต้นน้ำ หากแรงดันต้นน้ำเพิ่มขึ้นในขณะที่แรงดันด้านปลายน้ำ ของเหลวจะลื่นผ่านเบาะด้านใน ในโรงงานผลิต หน่วยเหล่านี้ผ่านการทดสอบ API 598 อย่างเข้มงวด ซึ่งเกี่ยวข้องกับการใช้แรงดันไฮโดรสแตติกที่ด้านปลายน้ำ และการวัดอัตราการรั่วไหลที่อนุญาตทีละหยด

เช็ควาล์วอุตสาหกรรมขนาด 2.5 นิ้วมีอายุการใช้งานที่คาดหวังคือเท่าใด

อายุการใช้งานในการทำงานขึ้นอยู่กับตัวกลางของไหล ความถี่ของรอบการทำงาน และการเลือกใช้วัสดุเป็นอย่างมาก ในการใช้งานน้ำสะอาดที่มีไดนามิกของการไหลคงที่ เหล็กหล่อหรือสเตนเลสคุณภาพสูงจะมีอายุการใช้งาน 10 ถึง 15 ปีได้อย่างง่ายดาย อย่างไรก็ตาม ในแนวหรือระบบที่มีสารกัดกร่อนสูงซึ่งเกิดจากค้อนน้ำที่รุนแรง หมุดบานพับภายในและพื้นผิวที่นั่งอาจเสื่อมสภาพในเวลาเพียงไม่กี่ปี การบำรุงรักษาตามปกติและการตรวจสอบว่าวาล์วมีขนาดเหมาะสมสำหรับค่าสัมประสิทธิ์การไหลเป็นวิธีที่ดีที่สุดในการยืดอายุการใช้งานให้ยาวนานที่สุด
