เช็ควาล์วอุตสาหกรรมสำหรับบริการน้ำมัน แก๊ส ไอน้ำ และเคมี

คุณรู้หรือไม่ว่าการไหลย้อนกลับสามารถทำลายไปป์ไลน์ที่แข็งแกร่งได้ภายในเวลาไม่กี่วินาที โรงงานอุตสาหกรรมต้องปฏิบัติงานภายใต้ความกดดันที่รุนแรง จำเป็นต้องมีอุปกรณ์ความปลอดภัยทางกลที่ป้องกันภัยพิบัติได้ ในฐานะวิศวกรควบคุมของไหล ฉันได้เห็นโดยตรงแล้วว่าความล้มเหลวในการลดแรงกระแทกของไฮดรอลิกได้ทำลายอุปกรณ์ที่หมุนได้ที่สำคัญอย่างไร ในคู่มือนี้ คุณจะค้นพบอย่างชัดเจนว่าการป้องกันการไหลย้อนกลับทางวิศวกรรมช่วยปกป้องโครงสร้างพื้นฐานของคุณ บรรเทาแรงดันไฟกระชากที่รุนแรง และรับประกันความสมบูรณ์ในการปฏิบัติงานในระยะยาวได้อย่างไร

ประเด็นสำคัญ

• ความปลอดภัยในทิศทาง: ออกแบบมาเพื่อให้ของไหลไหลในทิศทางเดียว วาล์วเหล่านี้ป้องกันการไหลย้อนกลับโดยอัตโนมัติและดูดซับแรงจลน์ทำลายล้างของค้อนน้ำ
• วิศวกรรมเฉพาะการใช้งาน: สภาพแวดล้อมการบริการที่รุนแรงที่แตกต่างกันเป็นตัวกำหนดการออกแบบที่มีความเฉพาะเจาะจงสูง ตัวอย่างเช่น ท่อส่งก๊าซต้องการแรงกดดันในการแตกร้าวที่แม่นยำเพื่อป้องกันการสะท้านทางกล ในขณะที่ท่อป้อนหม้อไอน้ำจะต้องทนต่อการไล่ระดับความร้อนที่รุนแรงโดยไม่บิดเบี้ยว
• โลหะวิทยาขั้นสูง: การจัดการกับตัวกลางที่ระเหยได้และเป็นพิษจำเป็นต้องมีความทนทานต่อการรั่วไหลเป็นศูนย์ ควบคู่ไปกับโลหะผสมคุณภาพสูงที่ทนต่อการกัดกร่อนเพื่อให้เป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวด
• การทดสอบที่เข้มงวด: การตรวจสอบการผลิต รวมถึงการทดสอบอุทกสถิตและนิวแมติกตามมาตรฐาน API 598 และ ASME B16.34 ยังคงไม่สามารถต่อรองได้เพื่อความปลอดภัยในการปฏิบัติงาน
• การเลือกอย่างเป็นระบบ: การเลือกวาล์วที่เหมาะสมที่สุดเกี่ยวข้องกับการวิเคราะห์รายละเอียดของสถานะของตัวกลาง ความดันในการทำงาน ช่วงอุณหภูมิ และความเร็วการไหล

ทำความเข้าใจเกี่ยวกับเช็ควาล์วทางอุตสาหกรรม: พื้นฐานของการควบคุมของไหล

เช็ควาล์วอุตสาหกรรมคืออะไร?

โดยพื้นฐานแล้ว เช็ควาล์วทางอุตสาหกรรมทำงานเป็นกลไกควบคุมทิศทางที่สั่งงานด้วยตนเอง ได้รับการออกแบบอย่างพิถีพิถันเพื่อรักษาการไหลของของไหลในทิศทางเดียวภายในเครือข่ายท่อที่ซับซ้อน ต่างจากเกทหรือโกลบวาล์วที่ต้องอาศัยการกระตุ้นภายนอกผ่านล้อหมุน กระบอกสูบนิวแมติก หรือมอเตอร์ไฟฟ้า อุปกรณ์เหล่านี้ทำงานโดยใช้การไหลแบบไดนามิกของตัวกลางในกระบวนการ เมื่อแรงดันของไหลต้นน้ำเกินแรงดันการแตกร้าวที่กำหนด ชิ้นส่วนปิดภายใน เช่น จาน ลูกสูบ หรือแผ่น จะยกเปิดขึ้น

ในทางกลับกัน ความเร็วการไหลของโมเมนต์ลดลงหรือกลับกัน แรงดันต้านกลับรวมกับสปริงเชิงกลจะบังคับให้ส่วนปิดปิดแน่นกับเบาะนั่ง สิ่งนี้จะปิดผนึกไปป์ไลน์ทันที ฟังก์ชันหลักของอุปกรณ์ที่ไวต่อการไหลเหล่านี้คือการป้องกันการไหลย้อนกลับโดยสมบูรณ์ ความสามารถนี้ขาดไม่ได้ในการหลีกเลี่ยงการปนเปื้อนข้ามที่เป็นอันตรายระหว่างสายการผลิตที่แตกต่างกัน การรักษาแรงดันของระบบระหว่างการปิดปั๊มตามปกติ และการแยกโซนแรงดันเฉพาะภายในโรงงาน

ปกป้องปั๊มและเพิ่มความปลอดภัยในการปฏิบัติงานอย่างไร

การป้องกันปั๊มยังคงเป็นหนึ่งในความจำเป็นในการปฏิบัติงานที่สำคัญที่สุดในการจัดการของเหลว พิจารณาปั๊มป้อนหม้อไอน้ำขนาด 5,000 GPM สะดุดขณะออฟไลน์ระหว่างกะเที่ยงคืน หากปล่อยให้ของไหลปลายน้ำพุ่งไปข้างหลัง พลังงานจลน์มหาศาลสามารถบังคับให้ใบพัดของปั๊มหมุนย้อนกลับได้ สิ่งนี้นำไปสู่ภัยพิบัติอย่างหลีกเลี่ยงไม่ได้ที่ซีลเชิงกลระเบิด การโก่งตัวของเพลา และมอเตอร์ที่ถูกทำลาย

นอกจากนี้ การกลับตัวของการไหลอย่างรวดเร็วมักทำให้เกิดปรากฏการณ์การกระแทกไฮดรอลิกอย่างรุนแรงที่เรียกว่าค้อนน้ำ หรือค้อนแก๊สในเครือข่ายของไหลอัดได้ สิ่งนี้เกิดขึ้นเมื่อของไหลที่กำลังเคลื่อนที่ถูกบังคับให้หยุดหรือเปลี่ยนทิศทางอย่างกะทันหัน มันสร้างคลื่นกระแทกแรงดันสูงที่สะท้อนอย่างรุนแรงผ่านท่อ คลื่นกระแทกเหล่านี้มีแรงมากพอที่จะทำให้ท่อเหล็กแตก หลุดสิ่งรองรับหนัก และกำจัดอุปกรณ์ที่ละเอียดอ่อน ด้วยการปิดที่เสี้ยววินาทีที่การไหลไปข้างหน้าหยุดลง วาล์วที่เลือกอย่างเหมาะสมจะดูดซับและบรรเทาคลื่นกระแทกเหล่านี้ ซึ่งช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผนได้อย่างมาก

เช็ควาล์วอุตสาหกรรมประเภทสำคัญสำหรับการบริการที่หนักหน่วง

การเลือกรูปทรงที่เหมาะสมถือเป็นพื้นฐานของประสิทธิภาพโดยรวมของระบบ เนื่องจากการออกแบบภายในที่แตกต่างกันมีค่าสัมประสิทธิ์การไหล แรงดันตก และความเร็วในการปิดที่แตกต่างกัน วิศวกรจึงต้องจับคู่ประเภทของวาล์วให้ตรงกับไดนามิกของของไหลเฉพาะของท่อ

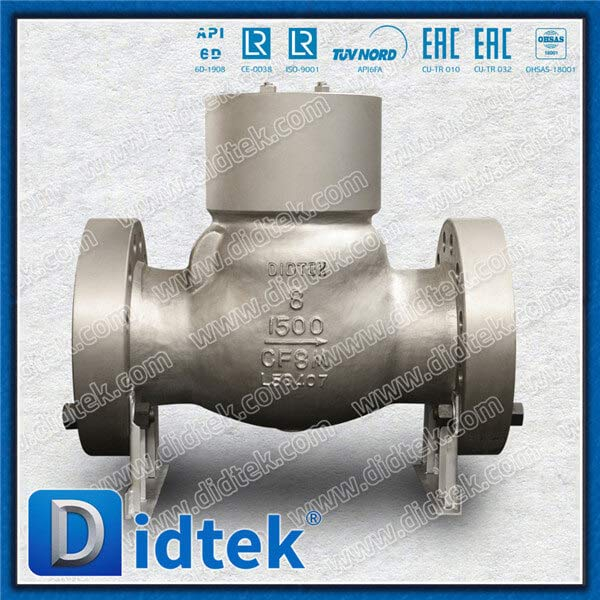

เช็ควาล์วสวิงเหล็กหล่อ

การออกแบบการสวิงมีจานแบบบานพับที่สวิงเปิดขนานกับการไหลของของไหล และวางพิงกับเบาะนั่งเครื่องจักรเมื่อการไหลสิ้นสุดลง สถาปัตยกรรมแบบดั้งเดิมนี้ให้เส้นทางการไหลที่แทบไม่มีสิ่งกีดขวาง ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการแรงดันตกน้อยที่สุดและการไหลเต็มพอร์ต ท่อส่งปิโตรเลียมเหลวหนักมักใช้การออกแบบนี้ เนื่องจากโครงสร้างที่แข็งแกร่ง วิศวกรจึงมักจะระบุ วาล์วเช็ควาล์วแบบสวิงเหล็กหล่อ สำหรับการใช้งานที่ความเร็วปานกลางในโรงกลั่นและโรงบำบัดน้ำเสียของเทศบาลซึ่งต้องมีความทนทานในการบริการที่เข้มงวดในแต่ละวัน

ลิฟท์เช็ควาล์วและเช็ควาล์วลูกสูบ

การทำงานบนหลักการเคลื่อนที่เชิงเส้น การออกแบบแรงยกและลูกสูบอาศัยการไหลของของไหลเพื่อดันลูกสูบนำออกจากเบาะในแนวตั้ง เมื่อการไหลลดลง แรงโน้มถ่วงและสปริงภายในจะดันลูกสูบกลับลงมาเพื่อสร้างการปิดผนึก เนื่องจากเส้นทางการไหลภายในบังคับให้ของไหลหมุนคดเคี้ยว 90 องศา ส่วนประกอบเหล่านี้จึงทำให้เกิดแรงดันตกคร่อมที่สูงขึ้นโดยธรรมชาติ อย่างไรก็ตาม พวกมันยังคงมีเสถียรภาพเป็นพิเศษในสภาพแวดล้อมที่มีแรงดันสูงและความเร็วสูง ทำให้เหมาะสำหรับท่อไอน้ำบริการหนักซึ่งเสถียรภาพของจานเป็นสิ่งสำคัญสูงสุดในการป้องกันการสั่นสะเทือน

เช็ควาล์วเวเฟอร์แผ่นคู่

รูปแบบแผ่นคู่ใช้แผ่นครึ่งวงกลมที่มีสปริงโหลดสองแผ่นที่บานพับบนหมุดตรงกลาง การออกแบบที่เพรียวบางนี้มีน้ำหนักเบากว่ามากและกะทัดรัดกว่าวาล์วสวิงแบบหน้าแปลนแบบดั้งเดิมมาก การปิดโดยใช้สปริงช่วยให้มั่นใจได้ว่าเพลตจะปิดเสี้ยววินาทีก่อนที่การไหลไปข้างหน้าจะหยุดสนิท ด้วยเหตุนี้ พวกมันจึงเป็นหนึ่งในโซลูชั่นที่มีประสิทธิภาพสูงที่สุดในการป้องกันค้อนน้ำ สำหรับทีมจัดซื้อที่มุ่งเพิ่มประสิทธิภาพพื้นที่วางเท้าและลดน้ำหนักโครงสร้างโดยไม่กระทบต่อความปลอดภัย การออกแบบแผ่นคู่มักเป็นโซลูชันยอดนิยมสำหรับแพลตฟอร์มนอกชายฝั่งและแกลเลอรีท่อที่มีการจราจรคับคั่ง

อุตสาหกรรมน้ำมันและก๊าซ: บทบาทที่สำคัญของเช็ควาล์วท่อส่งก๊าซ

เอาชนะความต้องการที่รุนแรงในด้านน้ำมันและก๊าซ

ภาคต้นน้ำและกลางน้ำทำงานภายใต้สภาพทางกายภาพที่เลวร้ายที่สุดในโลก ท่อขนส่งของเหลวหลายเฟสที่ระเหยง่ายซึ่งมักประกอบด้วยอนุภาคที่มีฤทธิ์กัดกร่อน ก๊าซธรรมชาติที่มีแรงดันสูง และสารประกอบที่มีฤทธิ์กัดกร่อน เช่น ไฮโดรเจนซัลไฟด์ ด้วยแรงผลักดันจากข้อบังคับด้านสิ่งแวดล้อมที่เข้มงวดและกฎระเบียบที่เข้มงวด อุตสาหกรรมจึงเปลี่ยนจากฮาร์ดแวร์สินค้าโภคภัณฑ์อย่างรวดเร็ว ผู้ดำเนินการลงทุนมากขึ้นในการควบคุมการไหลของบริการที่เข้มงวด ซึ่งให้ความน่าเชื่อถือในระยะยาวที่ตรวจสอบได้ ในสภาพแวดล้อมที่รุนแรงเหล่านี้ ความล้มเหลวของอุปกรณ์มีมากกว่าการบำรุงรักษามาตรฐาน มันแสดงถึงอันตรายต่อสิ่งแวดล้อมอย่างรุนแรงและเป็นภัยคุกคามต่อความปลอดภัยของบุคลากรในทันที

การปรับขนาดและการเลือกเช็ควาล์วท่อแก๊ส

การจัดการกับตัวกลางที่เป็นก๊าซทำให้เกิดความท้าทายทางกายภาพที่ไม่เหมือนใครเมื่อเปรียบเทียบกับของเหลวที่ไม่สามารถอัดตัวได้ ก๊าซสามารถอัดตัวได้สูงและมีความหนาแน่นของมวลต่ำกว่ามาก ดังนั้นพวกมันจึงใช้แรงจลน์น้อยกว่ามากในการเปิดดิสก์ภายในที่มีน้ำหนักมากจนสุด หาก เช็ควาล์วท่อแก๊ส มีขนาดไม่เหมาะสม—โดยเฉพาะอย่างยิ่ง หากมีขนาดใหญ่เกินไปสำหรับอัตราการไหลที่กำหนด ความเร็วต่ำจะไม่สามารถรักษาดิสก์ให้มีเสถียรภาพตามหลักอากาศพลศาสตร์ได้

ความไม่เสถียรนี้ส่งผลให้เกิดการพูดคุย ซึ่งเป็นวงจรการทำลายล้างสูง โดยที่แผ่นดิสก์จะเปิดและปิดกระแทกกับเบาะโลหะอย่างรวดเร็ว หากปล่อยทิ้งไว้โดยไม่ตรวจสอบ เสียงพูดคุยจะทำให้เกิดการสึกหรอก่อนเวลาอันควร เบาะนั่งเสื่อมสภาพ และกลไกขัดข้องขั้นสูงสุดภายในไม่กี่วัน เพื่อป้องกันสิ่งนี้ในเชิงรุก การใช้แก๊สจำเป็นต้องมีสปริงที่ได้รับการปรับเทียบอย่างแม่นยำ แรงกดดันในการแตกร้าวที่ลดลง และที่นั่งแบบโลหะต่อโลหะแบบพิเศษที่ออกแบบมาเพื่อทนต่อแรงกระแทกความถี่สูง นอกจากนี้ ส่วนประกอบใดๆ ที่ใช้ในไปป์ไลน์ที่สำคัญเหล่านี้จะต้องปฏิบัติตามมาตรฐาน API 6D และ API 594 อย่างเคร่งครัด ซึ่งรับประกันว่าจะสามารถทนต่อแรงกดดันในการทำงานสูงสุดที่อนุญาตได้ ในขณะเดียวกันก็ให้การปิดระบบที่ไม่อาจเจาะเข้าไปได้

การผลิตไอน้ำและพลังงาน: การระบุเช็ควาล์วหม้อไอน้ำและเช็ควาล์วไอน้ำ

อันตรายจากไอน้ำไหลย้อนกลับ

ภายในการผลิตไฟฟ้าและการทำความร้อนในอุตสาหกรรมหนัก ไอน้ำเป็นสื่อที่มีพลังสูงและอาจเป็นอันตรายได้ ไอน้ำมีการเปลี่ยนแปลงเฟส การกะพริบ และการเกิดโพรงอากาศอย่างรวดเร็วและไม่อาจคาดเดาได้ ซึ่งต่างจากของเหลวเสถียร โดยขึ้นอยู่กับความดันเล็กน้อยและความผันผวนของอุณหภูมิ เมื่อการไหลย้อนกลับเกิดขึ้นในท่อไอน้ำที่มีกระแสไฟฟ้า มักจะกระตุ้นให้เกิดค้อนน้ำที่เกิดจากการควบแน่น แรงกระแทกไฮดรอลิกที่ระเบิดอย่างรุนแรงนี้สามารถทำลายท่อเหล็กหนา ที่รองรับท่อแตก และสร้างความเสียหายอย่างรุนแรงต่อกังหันปลายน้ำ เพื่อลดความเสี่ยงจากภัยพิบัติเหล่านี้ สิ่งอำนวยความสะดวกต้องใช้การควบคุมการไหลทิศทางที่ได้รับการออกแบบทางวิศวกรรมขั้นสูงซึ่งสามารถตอบสนองได้ทันทีต่อการกลับตัวของแรงดันอย่างกะทันหัน

ข้อกำหนดวาล์วตรวจสอบหม้อไอน้ำ

ระบบน้ำป้อนทำหน้าที่เป็นตัวช่วยสำคัญของการทำงานของหม้อไอน้ำอุตสาหกรรม โดยทั่วไป เช็ควาล์วของหม้อไอน้ำจะติดตั้งอยู่ที่ท่อป้อนน้ำหลักของหม้อไอน้ำ ซึ่งอยู่ระหว่างปั๊มป้อนแรงดันสูงและถังของหม้อไอน้ำโดยตรง หน้าที่หลักคือการอนุญาตให้น้ำแรงดันสูงเข้าสู่หม้อต้มน้ำ ในขณะเดียวกันก็ป้องกันไอน้ำร้อนยวดยิ่งแรงดันสูงยิ่งกว่านั้นไม่ให้สะท้อนกลับเข้าสู่ระบบจ่ายน้ำหากปั๊มตัดการทำงานออฟไลน์โดยไม่คาดคิด

เนื่องจากน้ำป้อนเข้าหม้อไอน้ำมักได้รับการบำบัดด้วยสารกำจัดออกซิเจนที่รุนแรงและทำงานที่อุณหภูมิสูง ส่วนประกอบเฉพาะนี้จึงต้องทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วและการกัดกร่อนของสารเคมีเป็นพิเศษ ความล้มเหลวที่นี่ไม่เพียงแต่ทำให้วงจรทางอุณหพลศาสตร์ของทั้งโรงงานเป็นอัมพาตเท่านั้น แต่ยังก่อให้เกิดอันตรายต่อความปลอดภัยถึงชีวิตต่อบุคลากรในโรงงานเนื่องจากมีโอกาสเกิดไอน้ำแรงดันสูงย้อนกลับ

วัสดุและการออกแบบเช็ควาล์วไอน้ำ

ทองเหลืองมาตรฐานหรือวัสดุเหล็กหล่อเชิงพาณิชย์ขั้นพื้นฐานไม่เพียงพอสำหรับบริการไอน้ำแรงดันสูงโดยสิ้นเชิง ในทางกลับกัน เช็ควาล์วไอน้ำโดยเฉพาะจะต้องถูกหล่อหรือหล่อจากโลหะผสมขั้นสูงที่สามารถรักษาความต้านทานแรงดึงของโครงสร้างในระหว่างรอบการขยายตัวและการหดตัวเนื่องจากความร้อนที่รุนแรง

สำหรับการใช้งานไอน้ำอิ่มตัวมาตรฐาน เหล็กกล้าคาร์บอนหลอมเช่น ASTM A105 หรือเหล็กหล่อคุณภาพสูง เช่น WCB ทำหน้าที่เป็นมาตรฐานอุตสาหกรรม อย่างไรก็ตาม สำหรับการใช้งานไอน้ำร้อนยวดยิ่งซึ่งพบได้ทั่วไปในการผลิตพลังงานสมัยใหม่ วิศวกรจะต้องอัพเกรดเป็นเหล็กโลหะผสมที่มีโครเมียม 1.25 เปอร์เซ็นต์และโมลิบดีนัม 0.5 เปอร์เซ็นต์ วัสดุพิเศษเหล่านี้ต้านทานการเสียรูปของการคืบและการเกิดกราฟิไนซ์ที่อุณหภูมิเกิน 750 องศาฟาเรนไฮต์ นอกจากนี้ ขอบด้านในมักถูกเคลือบแข็งด้วยโลหะผสมโคบอลต์เพื่อป้องกันการวาดลวดและการกัดเซาะที่เกิดจากไอน้ำความเร็วสูงและอนุภาคแขวนลอยขนาดเล็กมาก

เคมีและปิโตรเคมี: การจัดหาการป้องกันการไหลที่เชื่อถือได้

การจัดการกับสื่อที่มีฤทธิ์กัดกร่อนและเป็นพิษ

ภาคการประมวลผลทางเคมีและปิโตรเคมีต้องจัดการกับของเหลวที่มีความเป็นกรดสูง มีฤทธิ์กัดกร่อนรุนแรง หรือเป็นพิษร้ายแรง ในสภาพแวดล้อมที่มีการควบคุมอย่างเข้มงวด คำสั่งในการปฏิบัติงานจะต้องถูกจำกัดไว้อย่างสมบูรณ์ การปล่อยก๊าซเรือนกระจกเล็กน้อยที่อาจยอมรับได้ในสายสาธารณูปโภคของเทศบาลอาจส่งผลให้เกิดการสัมผัสของบุคลากรที่เป็นพิษ สภาพบรรยากาศที่ระเบิดได้ หรือการปนเปื้อนต่อสิ่งแวดล้อมอย่างรุนแรงในโรงงานเคมี ด้วยเหตุนี้ การป้องกันการไหลที่ออกแบบอย่างแม่นยำจึงเป็นเสาหลักพื้นฐานของระเบียบการด้านความปลอดภัยของโรงงาน

การเลือกใช้วัสดุสำหรับการบริการด้านเคมี

โลหะวิทยามาตรฐานจะสลายตัวอย่างรวดเร็วเมื่อสัมผัสกับสารที่มีฤทธิ์รุนแรง เช่น กรดซัลฟิวริกเข้มข้น ก๊าซคลอรีนเปียก หรือโซเดียมไฮดรอกไซด์ ดังนั้น การระบุเช็ควาล์วเคมีจึงต้องมีความเข้าใจอย่างถี่ถ้วนเกี่ยวกับความเข้ากันได้ของของเหลว สเตนเลสสตีลออสเทนนิติก โดยเฉพาะเหล็กกล้าไร้สนิม 316 ทำหน้าที่เป็นพื้นฐานที่เชื่อถือได้เนื่องจากมีสารโมลิบดีนัมในการปกป้อง ซึ่งต้านทานการเกิดรูพรุนเฉพาะจุดได้อย่างมีประสิทธิภาพ

สำหรับคลอไรด์ที่มีความเข้มข้นสูงขึ้นหรือระดับ pH ที่รุนแรง วิศวกรจะต้องอัปเกรดเป็นสเตนเลสดูเพล็กซ์หรือซูเปอร์ดูเพล็กซ์ สิ่งเหล่านี้มีความต้านทานแรงดึงสูงและต้านทานการแตกร้าวจากการกัดกร่อนจากความเค้นได้ดีเยี่ยม ในสภาพแวดล้อมออกซิเดชั่นที่รุนแรงที่สุด โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลักจึงเป็นสิ่งจำเป็น อีกทางหนึ่ง ผ้าบุโพลีเตตระฟลูออโรเอทิลีนมักถูกนำมาใช้เพื่อจัดให้มีสิ่งกีดขวางที่ไม่เกิดปฏิกิริยาทางเคมีและไม่ทำปฏิกิริยาระหว่างตัวกลางที่ระเหยได้และตัวเครื่องที่เป็นโลหะ

ความท้าทายเฉพาะของเช็ควาล์วไฮโดรเจน

ด้วยการขยายตัวอย่างรวดเร็วของเศรษฐกิจไฮโดรเจนสีเขียวทั่วโลก ความต้องการการควบคุมการไหลของไฮโดรเจนแบบพิเศษจึงเพิ่มขึ้น รายงานอุตสาหกรรมเน้นย้ำว่าอุปกรณ์มาตรฐานที่มีจำหน่ายทั่วไปกำลังค่อยๆ ยุติลงจากสิ่งอำนวยความสะดวกขั้นสูงเหล่านี้ เพื่อรองรับการออกแบบเฉพาะไฮโดรเจนที่ปล่อยก๊าซต่ำเป็นพิเศษ ไฮโดรเจนถือเป็นความท้าทายในการควบคุมของไหลที่ยากที่สุดประการหนึ่งในอุตสาหกรรมสมัยใหม่ เนื่องจากเป็นโมเลกุลที่เล็กที่สุดในจักรวาล มันจึงสามารถหลุดรอดผ่านรูพรุนขนาดเล็กมากในการหล่อโลหะมาตรฐานและวัสดุปะเก็นทั่วไปได้อย่างง่ายดาย

นอกจากนี้ อะตอมไฮโดรเจนที่มีแรงดันสูงสามารถแพร่กระจายโดยตรงไปยังโครงสร้างผลึกของเหล็กกล้าคาร์บอนบางชนิดได้ สิ่งนี้ทำให้เกิดปรากฏการณ์อันตรายที่เรียกว่าการแตกตัวของไฮโดรเจน ซึ่งนำไปสู่การแตกหักทางกลอย่างกะทันหันและไม่อาจคาดเดาได้ เช็ควาล์วไฮโดรเจนแบบพิเศษจะต้องจัดการกับความท้าทายระดับโมเลกุลที่แน่นอนเหล่านี้ ผู้ผลิตใช้วัสดุหลอมที่มีความหนาแน่นสูงมากกว่าการหล่อแบบมีรูพรุน กลไกที่นั่งมีการผนึกโลหะต่อโลหะที่แน่นหนาเป็นพิเศษ ซึ่งมักเคลือบไว้กับผิวกระจก เพื่อให้เป็นไปตามมาตรฐานการปล่อยก๊าซเรือนกระจกที่เข้มงวด เช่น API 624 หรือ ISO 15848-1 การทดสอบการรั่วไหลของฮีเลียมอย่างเข้มงวดยังเป็นสิ่งจำเป็นก่อนที่จะใช้งานหน่วยเหล่านี้ เนื่องจากฮีเลียมเลียนแบบพฤติกรรมหลบเลี่ยงของไฮโดรเจนอย่างใกล้ชิด

การควบคุมคุณภาพ: การตรวจสอบและการทดสอบในการตั้งค่าการผลิต

เหตุใดการตรวจสอบวาล์วจึงมีความสำคัญเพื่อความปลอดภัยสูงสุด

ในอุตสาหกรรมบริการที่มีความรุนแรง การตัดสินใจจัดซื้อจัดจ้างโดยพิจารณาจากรายจ่ายฝ่ายทุนเริ่มแรกเพียงอย่างเดียวถือเป็นข้อบกพร่องโดยพื้นฐาน ต้นทุนที่แท้จริงของวาล์วรวมถึงความน่าเชื่อถือตลอดการทำงานต่อเนื่องหลายทศวรรษ การรั่วไหลภายในเพียงครั้งเดียวหรือความล้มเหลวของโครงสร้างอาจทำให้เกิดการปิดโรงงานฉุกเฉินได้ สิ่งนี้ทำให้สูญเสียการผลิตหลายแสนดอลลาร์ต่อวัน และยังไม่ต้องพูดถึงโอกาสที่จะเกิดภัยพิบัติด้านความปลอดภัยอีกด้วย ดังนั้นการควบคุมคุณภาพเชิงประจักษ์อย่างเข้มงวดในระดับการผลิตจึงทำหน้าที่เป็นตัวป้องกันหลักเพื่อความปลอดภัยในการดำเนินงาน

ขั้นตอนการทดสอบมาตรฐาน API 598 และ ASME B16.34

ผู้ผลิตที่มีชื่อเสียงกำหนดให้ทุกยูนิตใช้แบตเตอรี่ของการประเมินแบบไม่ทำลายและการทดสอบแรงดันอย่างละเอียดถี่ถ้วนก่อนออกจากโรงงาน มาตรฐานทองคำที่เป็นที่ยอมรับในระดับสากลสำหรับการทดสอบคือ API 598 และ ASME B16.34

• การทดสอบเปลือกอุทกสถิต: ร่างกายเต็มไปด้วยน้ำและได้รับแรงดันเป็น 1.5 เท่าของแรงดันใช้งานเย็นสูงสุด การทดสอบที่สำคัญนี้จะตรวจสอบความสมบูรณ์ของโครงสร้างของการหล่อหรือการหลอม เพื่อให้มั่นใจว่าขอบเขตของแรงดันสามารถทนต่อไฟกระชากของระบบที่รุนแรงได้โดยไม่เกิดผลกระทบ
• การทดสอบที่นั่งแรงดันสูง: แรงดันถูกจ่ายไปที่ด้านท้ายน้ำของวาล์วปิดที่ 1.1 เท่าของแรงดันสูงสุด ผู้ตรวจสอบตรวจสอบพื้นผิวที่นั่งอย่างระมัดระวังเพื่อยืนยันว่าส่วนปิดปิดผนึกอย่างแน่นหนาเพื่อป้องกันการไหลย้อนกลับอย่างรุนแรงโดยไม่มีการเสียรูปของโครงสร้าง
• การทดสอบลมแรงดันต่ำ: อากาศถูกนำมาใช้ที่ความดันต่ำ ตั้งแต่ 60 ถึง 100 psi การทดสอบนี้มีความสำคัญอย่างยิ่งในการตรวจจับการรั่วของเบาะนั่งด้วยกล้องจุลทรรศน์ ซึ่งการทดสอบน้ำแรงดันสูงอาจปกปิดชั่วคราวเนื่องจากแรงตึงผิวของของไหล

ความสำคัญของการรับรองทางอุตสาหกรรม

ผู้ซื้อในภาคอุตสาหกรรมจะต้องเรียกร้องหลักฐานคุณภาพที่เป็นกลาง แทนที่จะอาศัยคำกล่าวอ้างทางการตลาด การจัดหาควรจำกัดอย่างเคร่งครัดเฉพาะผู้ผลิตที่รักษากรอบการจัดการคุณภาพที่ครอบคลุมและได้รับการตรวจสอบแล้ว การรักษาความปลอดภัย การรับรองอุตสาหกรรม ที่ตรวจสอบได้ เช่น ISO 9001, European Pressure Equipment Directive และโมโนแกรม API เฉพาะ ให้หลักฐานเชิงประจักษ์ว่าโลหะวิทยา การตัดเฉือนที่แม่นยำ และโปรโตคอลการทดสอบของผู้ผลิตเป็นไปตามมาตรฐานความปลอดภัยสากลที่เข้มงวดอย่างสม่ำเสมอ

คู่มือการจัดซื้อ: วิธีเลือกเช็ควาล์วทางอุตสาหกรรมที่เหมาะสม

กระบวนการคัดเลือก 4 ขั้นตอน

การเลือกตัวป้องกันการไหลย้อนกลับที่เหมาะสมที่สุดต้องใช้แนวทางที่มีระเบียบวิธีและคำนึงถึงหลักวิศวกรรมเป็นหลัก วิศวกรโรงงานมักใช้วิธีการที่มีโครงสร้างเพื่อให้แน่ใจว่าจะไม่มีการมองข้ามตัวแปรกระบวนการที่สำคัญในระหว่างขั้นตอนข้อกำหนด:

• ขนาดและอัตราการไหล: ขนาดที่เหมาะสมเป็นสิ่งสำคัญยิ่ง รูปทรงภายในจะต้องจับคู่กับความเร็วการไหลเฉพาะ ไม่ใช่เฉพาะเส้นผ่านศูนย์กลางของท่อเท่านั้น การคำนวณแรงกดในการแตกร้าวที่แน่นอนช่วยให้มั่นใจว่าแผ่นดิสก์ยังคงเปิดอยู่จนสุดในระหว่างการทำงานปกติ ป้องกันการสะท้านและการสึกหรอภายในมากเกินไป
• อุณหภูมิและความดัน: ระบุสภาวะการทำงานสูงสุดและต่ำสุดสัมบูรณ์ สิ่งนี้กำหนดพิกัดระดับแรงดัน ASME ที่ต้องการ ซึ่งอยู่ในช่วงตั้งแต่คลาส 150 ถึงคลาส 2500 และช่วยให้แน่ใจว่าความหนาของผนังตัวถังสามารถรับมือกับความเครียดทางกลได้อย่างปลอดภัย
• การใช้งานและสื่อ: สถานะทางกายภาพของสื่อ ไม่ว่าจะเป็นก๊าซ ของเหลว ไอน้ำ หรือสารละลายที่มีฤทธิ์กัดกร่อน จะกำหนดรูปทรงภายในอย่างมาก ก๊าซอัดต้องใช้กลไกการนั่งและการออกแบบการรองรับที่แตกต่างกันอย่างมากมากกว่าของเหลวที่อัดไม่ได้
• วัสดุ: ขึ้นอยู่กับการกัดกร่อนของตัวกลางและอุณหภูมิสูงสุดของตัวกลาง ให้ระบุรูปร่างที่แน่นอนและวัสดุตกแต่งเพื่อป้องกันการเสื่อมสภาพก่อนเวลาอันควร จำเป็นต้องใช้การปฏิบัติตามข้อกำหนดของ NACE หากมีก๊าซเปรี้ยว

การเป็นพันธมิตรกับผู้ให้บริการโซลูชัน Valve ที่ได้รับการพิสูจน์แล้ว

การจัดซื้อนอกชั้นวางไม่ค่อยเพียงพอสำหรับการใช้งานบริการที่รุนแรง ส่วนประกอบที่ดึงมาจากแค็ตตาล็อกโดยตรงมักจะล้มเหลวก่อนเวลาอันควรเมื่ออยู่ภายใต้ไดนามิกของไหลเฉพาะของโรงงานเคมีหรือโรงกลั่นที่เฉพาะเจาะจง ผู้จัดการฝ่ายจัดซื้อและวิศวกรโรงงานต้องจัดลำดับความสำคัญในการเป็นพันธมิตรกับผู้ผลิตที่ให้การสนับสนุนด้านวิศวกรรมที่แข็งแกร่งและการให้คำปรึกษาด้านโลหะวิทยา ด้วยการร่วมมือกับ ผู้ให้บริการ โซลูชันวาล์ว ที่มีประสบการณ์ ทีมงานสามารถวิเคราะห์ไดอะแกรมท่อและเครื่องมือวัด คำนวณไดนามิกของของไหลที่แม่นยำ และส่งมอบการกำหนดค่าที่ออกแบบเป็นพิเศษซึ่งรับประกันความเสถียรในการปฏิบัติงานในระยะยาว

บทสรุป

เช็ควาล์วทางอุตสาหกรรมที่เหมาะสมถือเป็นฮีโร่ด้านความปลอดภัยของท่อ ไม่ว่าคุณจะติดตั้งเช็ควาล์วไอน้ำที่แข็งแกร่งเพื่อป้องกันเหตุการณ์ความร้อนไหลย้อนที่เป็นอันตราย หรือระบุเช็ควาล์วไฮโดรเจนที่มีความเชี่ยวชาญสูงเพื่อให้มีโมเลกุลระเหยได้ การเลือกอุปกรณ์ควบคุมทิศทางที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพการปฏิบัติงาน

การใช้งานบริการที่รุนแรงทำให้ไม่มีที่ว่างสำหรับคุณภาพที่ถูกบุกรุกอย่างแน่นอน จัดลำดับความสำคัญของการทดสอบอุทกสถิตอย่างเข้มงวด ขนาดการไหลที่แม่นยำ และการเลือกวัสดุที่ถูกต้องมากกว่าการประหยัดต้นทุนเริ่มแรกเสมอ เพื่อให้แน่ใจว่าโครงการไปป์ไลน์ถัดไปของคุณดำเนินไปอย่างปลอดภัยและมีประสิทธิภาพมานานหลายทศวรรษ ให้ตรวจสอบไดนามิกของไหลที่แม่นยำของระบบของคุณ และเลือกโซลูชันทางวิศวกรรมที่เหมาะสมเพื่อปกป้องโครงสร้างพื้นฐานที่สำคัญของคุณในปัจจุบัน

คำถามที่พบบ่อย

เช็ควาล์วมาตรฐานและเช็ควาล์วทางอุตสาหกรรมแตกต่างกันอย่างไร?

เช็ควาล์วทางอุตสาหกรรมได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับสภาพแวดล้อมการทำงานที่รุนแรง โดยมีพิกัดแรงดัน ASME สูง ความหนาของผนังหนา และโครงสร้างทางโลหะวิทยาขั้นสูง ต่างจากวาล์วประปาทั่วไปในเชิงพาณิชย์ โดยผ่านการทดสอบอุทกสถิตและนิวแมติก API 598 ที่เข้มงวด เพื่อรับประกันประสิทธิภาพการทำงานที่มั่นคงภายใต้ความเครียดทางอุตสาหกรรมที่รุนแรงและอุณหภูมิสูง

เช็ควาล์วน้ำสามารถใช้เป็นเช็ควาล์วท่อแก๊สได้หรือไม่?

ไม่ โดยทั่วไปแล้วเช็ควาล์วน้ำไม่เหมาะสมและไม่ปลอดภัยสำหรับการใช้งานกับแก๊ส ก๊าซอัดไม่มีความหนาแน่นของของไหลเพื่อรักษาดิสก์วาล์วของเหลวมาตรฐานให้มีความเสถียรตามหลักอากาศพลศาสตร์ ซึ่งต้องใช้เช็ควาล์วท่อแก๊สโดยเฉพาะซึ่งมีแรงดันการแตกร้าวที่ปรับเทียบมาโดยเฉพาะ และกลไกหน่วงป้องกันการสะท้าน เพื่อป้องกันความล้มเหลวทางกลไกอย่างรวดเร็ว

อะไรทำให้เช็ควาล์วไอน้ำทำงานล้มเหลว

เช็ควาล์วไอน้ำมักจะทำงานล้มเหลวเนื่องจากค้อนน้ำที่เกิดจากการควบแน่น การเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน หรือขนาดการไหลที่ไม่เหมาะสม หากวาล์วมีขนาดใหญ่เกินไปสำหรับการใช้งาน ความเร็วไอน้ำจะไม่สามารถสร้างแรงมากพอที่จะเปิดจานไว้ได้ สิ่งนี้ทำให้เกิดการพูดคุยอย่างรวดเร็วจนทำลายพื้นผิวที่นั่งภายในและหมุดบานพับอย่างรวดเร็ว

ควรติดตั้งเช็ควาล์วหม้อไอน้ำที่ไหน?

ต้องติดตั้งเช็ควาล์วของหม้อไอน้ำโดยตรงบนท่อจ่ายน้ำหลักของหม้อไอน้ำ โดยทั่วไปจะวางตำแหน่งในแนวนอนหรือแนวตั้งระหว่างปั๊มป้อนน้ำแรงดันสูงและถังหม้อไอน้ำ มักจะวางเรียงกันเป็นชุดโดยมีวาล์วแยกแบบแมนนวลเพื่อป้องกันไม่ให้ไอน้ำแรงดันสูงไหลย้อนกลับเข้าสู่แหล่งน้ำ

วัสดุใดดีที่สุดสำหรับเช็ควาล์วเคมี

วัสดุที่เหมาะสมที่สุดขึ้นอยู่กับการกัดกร่อน ความเข้มข้น และอุณหภูมิการทำงานของของเหลวโดยเฉพาะ วัสดุที่มีความทนทานสูงทั่วไป ได้แก่ สแตนเลส 316 สำหรับกรดอ่อน โลหะผสมดูเพล็กซ์และซูเปอร์ดูเพล็กซ์สำหรับสภาพแวดล้อมที่มีคลอไรด์สูง และซับในโพลีเมอร์ขั้นสูงสำหรับสารเคมีผสมที่มีฤทธิ์รุนแรงเป็นพิเศษซึ่งไม่ต้องการการสัมผัสโลหะ

เหตุใดจึงต้องมีเช็ควาล์วไฮโดรเจนเฉพาะสำหรับบริการ H2

โมเลกุลของไฮโดรเจนมีขนาดเล็กเป็นพิเศษและสามารถซึมผ่านงานหล่อโลหะที่มีรูพรุนมาตรฐานและซีลยางแบบธรรมดาได้อย่างง่ายดาย เช็ควาล์วไฮโดรเจนโดยเฉพาะใช้การตีขึ้นรูปที่มีความหนาแน่นสูงและที่นั่งโลหะต่อโลหะที่มีการขัดถูเป็นพิเศษเพื่อป้องกันการปล่อยก๊าซที่เป็นอันตรายหลบหนี นอกจากนี้ยังใช้โลหะผสมเฉพาะเพื่อลดความเสี่ยงเชิงโครงสร้างของการเปราะของไฮโดรเจน

คุณจะทดสอบเช็ควาล์วทางอุตสาหกรรมเพื่อหารอยรั่วได้อย่างไร?

ผู้ผลิตที่มีชื่อเสียงทดสอบวาล์วที่สำคัญเหล่านี้โดยใช้โปรโตคอลที่เข้มงวด เช่น API 598 และ ASME B16.34 กระบวนการมาตรฐานนี้เกี่ยวข้องกับการทดสอบเปลือกอุทกสถิตที่ 1.5 เท่าของแรงกดดันการออกแบบเพื่อตรวจสอบความสมบูรณ์ของโครงสร้าง ตามด้วยการทดสอบเบาะนั่งแบบไฮโดรสแตติกแรงดันสูงและแรงดันต่ำในทันที เพื่อวัดและตรวจสอบอัตราการรั่วไหลที่อนุญาตได้อย่างแม่นยำ

เช็ควาล์วอุตสาหกรรมจำเป็นต้องติดตั้งในทิศทางเฉพาะหรือไม่?

ใช่ อุปกรณ์เหล่านี้เป็นอุปกรณ์นิรภัยแบบทิศทางเดียวอย่างเคร่งครัด และต้องติดตั้งตามลูกศรทิศทางการไหลที่หล่อหรือปลอมแปลงไว้บนตัววาล์วอย่างถาวร นอกจากนี้ วิศวกรการติดตั้งจะต้องตรวจสอบว่าการออกแบบสปริงและจานเบรกภายในเฉพาะนั้นได้รับการอนุมัติสำหรับการวางแนวท่อในแนวนอน แนวตั้งบน หรือแนวตั้งลงหรือไม่
