เช็ควาล์วสปริงกับเช็ควาล์วสวิง: ความแตกต่างและการใช้งาน

การเลือกวาล์วที่ไม่ถูกต้องอาจทำให้ปั๊มอุตสาหกรรมที่มีราคาแพงเสื่อมคุณภาพได้อย่างรวดเร็ว วาล์วทั้งสองประเภทปิดกั้นการไหลย้อนกลับที่เป็นอันตรายได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม ตัวเลือกที่ไม่ได้รับข้อมูลมักจะกระตุ้นให้เกิดค้อนน้ำที่รุนแรงและระบบขัดข้องตามมา ภูมิทัศน์ทางอุตสาหกรรมในปัจจุบันต้องการความแม่นยำสูงสุด การทำความเข้าใจความแตกต่างระหว่างกลไกเหล่านี้เป็นสิ่งสำคัญยิ่งสำหรับวิศวกรระบบท่อหรือผู้จัดการสิ่งอำนวยความสะดวก คู่มือที่ครอบคลุมนี้จะช่วยคุณสำรวจความซับซ้อนของส่วนประกอบที่สำคัญเหล่านี้ เพื่อให้มั่นใจว่าเป็นตัวเลือกที่ชาญฉลาดและขับเคลื่อนด้วยข้อมูลสำหรับโครงสร้างพื้นฐานของคุณ

ประเด็นสำคัญ

• หน่วยสวิง อาศัยแรงโน้มถ่วงและความเร็วของของไหลไปข้างหน้าในการทำงาน ทำให้เหมาะสำหรับระบบที่มีการไหลสูงและแรงดันตกต่ำต่ำ น่าเสียดายที่พวกเขายังคงมีแนวโน้มที่จะเกิดแรงกระแทกจากไฮดรอลิกได้สูง
• อุปกรณ์ช่วยสปริง ใช้สปริงขดเชิงกลเพื่อปิดจานโดยไม่ขึ้นอยู่กับแรงโน้มถ่วง ช่วยให้วางแนวการติดตั้งได้หลากหลายและให้การป้องกันค้อนน้ำที่ดีเยี่ยม
• การเลือกเช็ควาล์วสวิง ที่เหมาะสมนั้น ขึ้นอยู่กับรูปแบบการวางท่อแนวนอนและลักษณะทางกายภาพของตัวกลางเป็นอย่างมาก น้ำเสียที่มีของแข็งหนักเป็นตัวอย่างที่สำคัญ
• การเลือกระหว่าง เช็ควาล์วแบบสวิงและสปริง จะขึ้นอยู่กับข้อจำกัดเชิงพื้นที่ การวางแนวการติดตั้งที่ต้องการ ความเร็วของของไหล และความต้องการที่สำคัญสำหรับการทำงานแบบเงียบในไปป์ไลน์

แนวโน้มอุตสาหกรรมปัจจุบันในการป้องกันการไหลย้อนกลับของท่อ

ระบบควบคุมของไหลสมัยใหม่มีการพัฒนาอย่างรวดเร็ว เราเห็นการเปลี่ยนแปลงที่ชัดเจนต่อโครงสร้างพื้นฐานในเมืองที่มีความหนาแน่นสูงและระบบ HVAC ขั้นสูง วิวัฒนาการนี้ผลักดันให้เกิดการเพิ่มขึ้นอย่างมากในข้อกำหนดของวาล์วแบบเงียบพร้อมสปริงช่วย วิศวกรกำลังให้ความสำคัญกับต้นทุนรวมในการเป็นเจ้าของมากกว่าต้นทุนการจัดซื้อเริ่มแรก พวกเขาตระหนักดีว่าการลดแรงกระแทกของไฮดรอลิกจะช่วยยืดอายุการใช้งานของเครือข่ายท่อทั้งหมด

นอกจากนี้ ข้อบังคับด้านความยั่งยืนกำลังผลักดันสิ่งอำนวยความสะดวกต่างๆ เพื่อเพิ่มประสิทธิภาพการใช้พลังงานของปั๊ม ซึ่งต้องใช้ความสมดุลที่ละเอียดอ่อน วิศวกรต้องชั่งน้ำหนักแรงดันตกต่ำของวาล์วที่ทำงานด้วยแรงโน้มถ่วงเทียบกับความสามารถในการป้องกันและป้องกันการกระแทกของทางเลือกอื่นที่ใช้สปริง โปรโตคอลการบำรุงรักษาแบบคาดการณ์ล่วงหน้ายังนิยมใช้วัสดุที่ทนทาน ช่วยให้ผู้ซื้อหันไปใช้โลหะผสมคุณภาพสูงและวัสดุที่นั่งแบบพิเศษเพื่อความน่าเชื่อถือในระยะยาว

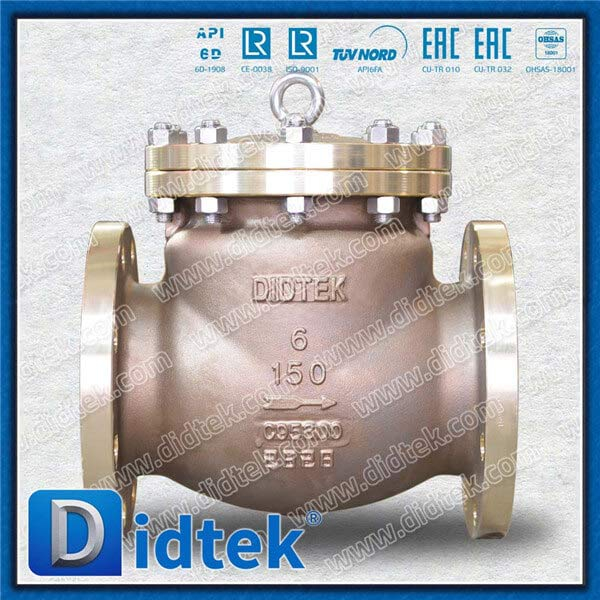

สวิงเช็ควาล์วคืออะไร: การออกแบบและกลไก

เพื่อทำความเข้าใจความแตกต่างหลักระหว่างการป้องกันไปป์ไลน์เหล่านี้ เราต้องกำหนดหลักการปฏิบัติงานก่อน หน่วยแบบแกว่งเป็นอุปกรณ์ทางกลที่สั่งงานได้เองซึ่งออกแบบมาเพื่อให้ของไหลไหลในทิศทางเดียว มันทำงานทั้งหมดบนพื้นฐานของพลศาสตร์ของไหลและแรงดึงโน้มถ่วง

เมื่อของไหลเข้าสู่ตัววาล์วในทิศทางไปข้างหน้า พลังงานจลน์จะบังคับให้จานที่ไม่ได้นำทางแกว่งขึ้นจากเบาะนั่งเครื่องจักร ช่างเทคนิคมักเรียกแผ่นดิสก์นี้ว่าลูกนก ลองนึกภาพประตูโลหะหนักที่ถูกลมกระโชกผลักให้เปิดออก ตราบใดที่ความเร็วการไหลยังคงสม่ำเสมอ แผ่นดิสก์จะยังคงถูกระงับ ช่วยให้สื่อสามารถผ่านได้โดยมีสิ่งกีดขวางน้อยที่สุด

ในทางกลับกัน เมื่อกระแสไปข้างหน้าลดลง แรงโน้มถ่วงจะดึงจานที่มีน้ำหนักมากนี้ลง การไหลย้อนกลับใดๆ ที่ตามมาจะดันแผ่นดิสก์ให้แน่นกับพื้นผิวที่นั่งเพื่อปิดผนึกท่อ คุณมักจะได้ยินเสียงกระทบกันชัดเจนของเบาะรองนั่งในท่อส่งน้ำขนาดใหญ่ของเทศบาล จากมุมมองของวัสดุ หน่วยเกรดอุตสาหกรรมมักประกอบด้วยเหล็กหล่อที่แข็งแกร่งหรือตัวเครื่องทองแดง C95800 แบบพิเศษ เมื่อจับคู่กับจาน NBR วัสดุเหล่านี้รับประกันการปิดผนึกที่แน่นหนาแม้ในสภาพแวดล้อมที่มีอนุภาคหนักและมีความต้องการสูง

ข้อดีของวาล์วที่ทำงานด้วยแรงโน้มถ่วง

• แรงดันตกคร่อมต่ำ: แผ่นจานจะแกว่งออกจากเส้นทางการไหลโดยสิ้นเชิงเมื่อเปิดเต็มที่ ของไหลมีความต้านทานทางกายภาพน้อยที่สุด ส่งผลให้แรงดันตกคร่อมวาล์วต่ำมาก ทำให้ประหยัดพลังงานได้สูงสำหรับระบบการไหลต่อเนื่องที่มีปริมาณสูง
• ความสามารถในการไหลสูง: รูปทรงภายในที่ไม่มีสิ่งกีดขวางช่วยให้สามารถไหลได้สูงสุด สิ่งเหล่านี้เป็นวัตถุดิบหลักในการเคลื่อนย้ายของไหลของไหลในเขตเทศบาลและอุตสาหกรรมขนาดใหญ่
• การจัดการของแข็ง: การไม่มีสปริงภายในหรือตัวกั้นตรงกลางทำให้มีรอยแยกน้อยลงเพื่อให้เศษซากติดอยู่ ได้รับการพิสูจน์เชิงประจักษ์แล้วว่าเหนือกว่าสำหรับตัวกลางที่มีอนุภาค สารแขวนลอย หรือของเหลวที่มีความหนืด เช่น น้ำเสียดิบ

ข้อเสียของวาล์วที่ทำงานด้วยแรงโน้มถ่วง

• ความไวต่อค้อนน้ำสูง: กลไกการปิดขึ้นอยู่กับแรงโน้มถ่วงและการไหลย้อนกลับ แผ่นดิสก์มักจะกระแทกปิดหลังจากที่ของไหลกลับทิศทางแล้ว การหยุดกะทันหันนี้ทำให้เกิดแรงกระแทกของไฮดรอลิกอย่างรุนแรง ซึ่งเป็นที่รู้จักในวงการว่าเป็นวาล์วสแลม
• ข้อกำหนดในการติดตั้งที่เข้มงวด: การทำงานที่ขึ้นอยู่กับแรงโน้มถ่วงจะจำกัดวาล์วเหล่านี้ไว้เฉพาะกับท่อแนวนอนเป็นหลัก พวกมันสามารถทำงานได้ในแนวตั้งเท่านั้นหากของไหลไหลขึ้นด้านบน
• เวลาปิดช้าลง: การอาศัยแรงโน้มถ่วงแบบพาสซีฟทำให้เวลาตอบสนองทางกลช้าลงอย่างมากเมื่อเทียบกับการกำหนดค่าแบบใช้สปริงช่วย

สปริงเช็ควาล์วคืออะไร: การออกแบบและกลไก

เช็ค วาล์ว สปริง ทำงานบนหลักการทางกลที่แตกต่างกันโดยพื้นฐาน แผนงานทางวิศวกรรมมักกำหนดให้พวกมันเป็นเช็ควาล์วแบบเงียบ เช็ควาล์วแบบอินไลน์ หรือเช็ควาล์วหัวฉีด แทนที่จะรอแรงโน้มถ่วง อุปกรณ์นี้ใช้สปริงเชิงกลที่ปรับเทียบแล้วเพื่อกำหนดการเคลื่อนที่ของจานภายใน

เพื่อให้กลไกเปิดได้ แรงดันของเหลวไปข้างหน้าจะต้องเกินความตึงของสปริงขด เกณฑ์ความดันเฉพาะนี้เรียกว่าความดันการแคร็ก เมื่อแรงดันในการแคร็กนี้เอาชนะได้ ของไหลจะดันจานเบรกเป็นเส้นตรงตามแนวเส้นกั้นตรงกลาง ซึ่งจะบีบอัดสปริงและปล่อยให้สื่อไหลไปรอบๆ ชุดประกอบ

ขั้นตอนการดำเนินงานที่สำคัญที่สุดเกิดขึ้นเมื่อการไหลไปข้างหน้าเริ่มชะลอตัวลง ก่อนที่ของไหลจะกลับทิศทางทางกายภาพ พลังงานกลที่สะสมอยู่ในสปริงจะดันจานกลับเข้าสู่เบาะอย่างแข็งขัน โครงสร้างภายในมีส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ประกอบด้วยก้านนำตรงกลาง สปริงอัดที่ทนทานต่อความล้า และจานนำที่เคลื่อนที่ขนานกับกระแสการไหล รูปแบบสมัยใหม่ เช่น เช็ควาล์วลิฟต์ ยังใช้กลไกนำทางที่คล้ายกันเพื่อให้แน่ใจว่าการนั่งที่แม่นยำในการใช้งานไอน้ำและก๊าซแรงดันสูง

ข้อดีของวาล์วแบบสปริงช่วย

• การทำงานแบบเงียบและการป้องกันค้อนน้ำ: อุปกรณ์เหล่านี้จะปิดวาล์วอย่างแข็งขันในเสี้ยววินาทีที่ความเร็วไปข้างหน้าถึงศูนย์ วิกฤตจะปิดผนึกก่อนที่การไหลย้อนกลับจะสามารถสร้างโมเมนตัมได้ สิ่งนี้จะกำจัดคลื่นเสียงทำลายล้างที่ทำให้เกิดการกระแทกของวาล์ว
• การวางแนวการติดตั้งที่หลากหลาย: แรงปิดได้มาจากแรงตึงทางกลมากกว่าแรงโน้มถ่วง วาล์วเหล่านี้เป็นแบบรอบทิศทางอย่างแท้จริง ผู้ออกแบบการวางท่อสามารถระบุได้อย่างปลอดภัยสำหรับเค้าโครงแนวนอน แนวตั้ง หรือแนวทแยง
• ขนาดกะทัดรัด: โดยทั่วไปการกำหนดค่าสปริงแบบอินไลน์จะมีมิติแบบหันหน้าเข้าหากันที่สั้นกว่ามาก พวกมันเบากว่ามาก สิ่งนี้ทำให้พวกเขาช่วยชีวิตสำหรับช่างเทคนิคที่ต้องเดินในห้องกลไกที่คับแคบและอุปกรณ์ที่ติดตั้งลื่นไถล

จุดด้อยของวาล์วช่วยสปริง

• แรงดันตกคร่อมที่สูงขึ้น: ของไหลจะต้องออกแรงอย่างต่อเนื่องต่อแรงตึงของสปริงเพื่อให้ทางเดินเปิดอยู่ แผ่นจานและตัวกั้นส่วนกลางยังคงอยู่ในเส้นทางการไหลโดยตรง ทำให้เกิดความปั่นป่วนและแรงดันตกคร่อมที่วัดได้สูงขึ้น ปั๊มต้นน้ำจะต้องทำงานหนักขึ้นเพื่อเอาชนะแรงต้านนี้
• ประสิทธิภาพต่ำเมื่อใช้ของแข็ง: กลไกการบังคับภายในและตัวสปริงเองทำให้เกิดกับดักทางกายภาพ สารละลาย สิ่งปฏิกูลดิบ หรือของเหลวที่เต็มไปด้วยสารแขวนลอยขนาดใหญ่จะอุดตันกลไกสปริงอย่างรวดเร็ว นำไปสู่ความล้มเหลวอย่างร้ายแรง
• ต้นทุนเริ่มต้นที่สูงขึ้น: โดยทั่วไปแล้วข้อกำหนดสำหรับไกด์ภายในที่ใช้เครื่องจักรที่มีความแม่นยำและวัสดุสปริงแบบพิเศษจะทำให้ต้นทุนการผลิตสูงขึ้น

ตารางเปรียบเทียบหลัก: รายละเอียดทางเทคนิค

5 ความแตกต่างที่สำคัญที่มีอิทธิพลต่อการจัดซื้อจัดจ้าง

เมื่อประเมินเทคโนโลยีที่แตกต่างกันทั้งสองนี้ วิศวกรจะต้องมองข้ามฟังก์ชันพื้นฐานของการป้องกันการไหลย้อนกลับ ความไม่เท่าเทียมกันของโครงสร้างกำหนดพฤติกรรมไดนามิกของของไหลที่แตกต่างกันโดยสิ้นเชิง ด้านล่างนี้คือรายละเอียดที่ครอบคลุมของความแตกต่างหลัก 5 ประการที่มีอิทธิพลต่อการตัดสินใจจัดซื้อ ณ สถานที่ปฏิบัติงาน

กลไกการปิดและความเร็ว

ความแตกต่างที่ชัดเจนที่สุดอยู่ที่ว่ากระบวนการซีลเริ่มต้นอย่างไร หน่วยแบบสวิงเป็นอุปกรณ์แบบพาสซีฟ โดยจะรอแรงดึงโน้มถ่วงและอาศัยการกลับตัวของของไหลเพื่อดันแผ่นปิดเข้าไปในเบาะนั่งอย่างแน่นหนา ปฏิกิริยาเฉื่อยนี้เชื่องช้าโดยเนื้อแท้ ในทางตรงกันข้าม หน่วยที่โหลดด้วยสปริงจะทำงานอย่างแข็งขัน สปริงอัดออกแรงปิดอย่างต่อเนื่อง ทันทีที่พลังงานจลน์ข้างหน้าลดลงต่ำกว่าแรงตึงของสปริง ซีลจะประกอบกันอย่างรวดเร็ว สิ่งนี้เกิดขึ้นโดยสมบูรณ์โดยไม่ขึ้นกับโมเมนตัมย้อนกลับของของไหล

ค้อนน้ำและวาล์วสแลม

ค้อนน้ำเป็นแรงดันไฟกระชากที่รุนแรงที่เกิดขึ้นเมื่อของไหลที่เคลื่อนที่ถูกบังคับให้หยุดกะทันหัน ในการตั้งค่าที่ทำงานด้วยแรงโน้มถ่วง ความเร็วในการปิดที่ช้าหมายความว่าการไหลย้อนกลับมักจะเคลื่อนที่ด้วยความเร็วสูงอยู่แล้วก่อนที่จานจะเข้าที่จนเต็ม ในที่สุดเมื่อมันกระแทกเข้ากับการไหลย้อนกลับที่มีความเร็วสูง มันจะสร้างคลื่นแรงดันเสียงขนาดใหญ่ คลื่นนี้สามารถทำให้ท่อแตก ปะเก็นระเบิด และใบพัดปั๊มแตกได้ อุปกรณ์ที่ทำงานด้วยสปริงจะป้องกันปรากฏการณ์นี้โดยสิ้นเชิง ด้วยการบังคับให้ปิดซีลทุกประการในขณะที่การไหลไปข้างหน้าสิ้นสุดลง การไหลย้อนกลับจะไม่มีโอกาสที่จะสร้างความเร็วที่เป็นอันตรายได้

ขีดจำกัดการวางแนวการติดตั้ง

ข้อจำกัดด้านพื้นที่มักกำหนดการเลือกส่วนประกอบในไซต์งาน ต้องติดตั้งชุดสวิงแบบดั้งเดิมโดยให้หมุดบานพับอยู่ในแนวนอนที่ด้านบนของไปป์ไลน์ หากติดตั้งในท่อแนวนอนโดยมีหมุดอยู่ด้านข้าง แรงโน้มถ่วงจะไม่สามารถดึงจานปิดได้ นอกจากนี้ หากติดตั้งในท่อแนวตั้งที่มีการไหลลง แรงโน้มถ่วงจะยึดแผ่นปิดไว้อย่างถาวร กลไกสปริงไม่อาศัยแรงโน้มถ่วง แรงทางกลช่วยให้สามารถติดตั้งได้รอบทิศทางอย่างแท้จริง ให้ความยืดหยุ่นสูงสุดในรูปแบบการวางท่อหลายระดับที่ซับซ้อน

แรงดันตกและความปั่นป่วนของการไหล

จากมุมมองของพลศาสตร์ของไหล ค่าสัมประสิทธิ์การไหลจะแตกต่างกันอย่างมากระหว่างการออกแบบทั้งสอง เมื่อเปิดเต็มที่ วาล์วแรงโน้มถ่วงจะให้เส้นทางการไหลเกือบเต็มพอร์ตและไม่มีสิ่งกีดขวาง ของไหลจะรักษาโปรไฟล์การไหลแบบราบเรียบ ส่งผลให้สูญเสียพลังงานน้อยที่สุด สปริงวาล์วจะวางตำแหน่งชุดจานไว้ที่ศูนย์กลางของเส้นทางการไหลโดยตรง ด้วยเหตุนี้ ของไหลจึงต้องเคลื่อนตัวไปรอบๆ สิ่งกีดขวางและเอาชนะความต้านทานทางกลอย่างต่อเนื่อง ความแตกต่างนี้ทำให้เกิดการไหลเชี่ยวและแรงดันตกคร่อมที่วัดได้

ข้อกำหนดรอยเท้าและพื้นที่

ขนาดทางกายภาพมีบทบาทสำคัญในการออกแบบห้องกลไกสมัยใหม่ โดยที่พื้นที่เป็นตารางฟุตถือว่าอยู่ในระดับพรีเมี่ยม วาล์วขึ้นอยู่กับแรงโน้มถ่วงจำเป็นต้องมีตัวเครื่องที่ใหญ่และเทอะทะเพื่อรองรับกลไกบานพับ จำเป็นต้องมีระยะห่างภายในเพียงพอเพื่อให้แผ่นดิสก์แกว่งขึ้นด้านบนได้อย่างสมบูรณ์ ส่งผลให้ชิ้นงานมีน้ำหนักมากและมีมิติที่หันหน้าเข้าหากันยาว การออกแบบสปริงแบบอินไลน์มีขนาดกะทัดรัดมาก การเคลื่อนที่เชิงเส้นของส่วนประกอบภายในทำให้ตัววาล์วสั้นลงอย่างเห็นได้ชัด ซึ่งช่วยประหยัดพื้นที่อันมีค่า

รายละเอียดการใช้งาน: จะใช้อันไหน?

กลศาสตร์เชิงทฤษฎีต้องแปลไปสู่การใช้งานจริงและใช้งานได้จริง ตัวเลือกระหว่างสองตัวเลือกนี้ไม่ค่อยเกิดขึ้นโดยพลการ แต่ถูกกำหนดโดยความต้องการเฉพาะและไม่ยอมให้อภัยของสภาพแวดล้อมทางอุตสาหกรรม

สถานการณ์ในอุดมคติสำหรับวาล์วที่ทำงานด้วยแรงโน้มถ่วง

• สถานียกบำบัดน้ำเสีย: ระบบบำบัดน้ำเสียของเทศบาลมักขนส่งน้ำดิบที่ไม่ผ่านการบำบัดซึ่งมีเศษซากหนักและเศษผ้า เส้นทางการไหลที่ไม่มีสิ่งกีดขวางช่วยให้ของแข็งเหล่านี้ไหลผ่านได้โดยไม่กีดขวาง
• การกระจายน้ำขนาดใหญ่: ในท่อส่งน้ำข้ามประเทศขนาดใหญ่ การลดการสูญเสียแรงดันตลอดระยะทางหลายไมล์ของท่อถือเป็นสิ่งสำคัญสูงสุดอย่างยิ่ง แรงดันตกคร่อมต่ำช่วยให้เทศบาลประหยัดพลังงานไฟฟ้าจำนวนมหาศาลที่สถานีสูบน้ำ
• ระบบของไหลความเร็วต่ำ: ในการตั้งค่าที่ความเร็วของของไหลต่ำตามธรรมชาติและการเปลี่ยนแปลงทิศทางการไหลเป็นไปอย่างค่อยเป็นค่อยไป ความเสี่ยงของค้อนน้ำจะมีน้อยมาก วิศวกรสามารถใช้ประโยชน์จากความคุ้มทุนของโมเดลเหล่านี้ได้อย่างปลอดภัย

สถานการณ์ในอุดมคติสำหรับวาล์วแบบสปริงช่วย

• โรงทำความเย็น HVAC และฟีดหม้อไอน้ำ: ในอาคารสูงเชิงพาณิชย์ วงจรน้ำเย็นจะเปิดและปิดอย่างรวดเร็ว การช่วยปิดทันทีถือเป็นสิ่งสำคัญในการปกป้องอุปกรณ์หมุนราคาแพงจากการกระแทกไฮดรอลิก
• โรงกลั่นแปรรูปทางเคมี: ท่อส่งสารเคมีมักต้องการการควบคุมการไหลที่แม่นยำและทำงานภายใต้แรงกดดันสูง ความสามารถในการปิดผนึกอย่างรวดเร็วช่วยป้องกันการไหลย้อนกลับที่เป็นอันตรายของสารเคมีระเหย
• แพลตฟอร์มนอกชายฝั่งและทางทะเล: ในห้องเครื่องกลที่อัดแน่นหรือยูนิตที่ติดตั้งลื่นไถล ขนาดกะทัดรัดและความสามารถในการติดตั้งรอบทิศทางทำให้เป็นโซลูชันทางวิศวกรรมเดียวที่ใช้งานได้

คู่มือการเลือกที่นำไปใช้ได้จริง: วิธีเลือก

การตัดสินใจโดยอาศัยข้อมูลเชิงประจักษ์ทำให้วิศวกรต้องประเมินตัวแปรเชิงระบบหลายตัวแปร ขนาดและการเลือกที่เหมาะสมไม่ได้เป็นเพียงการจับคู่เส้นผ่านศูนย์กลางของท่อเท่านั้น การเลือกกลไกที่ไม่ถูกต้องอาจส่งผลให้ส่วนประกอบเสียหายก่อนเวลาอันควรหรือจำกัดการไหลอย่างรุนแรง ใช้มาตรฐานต่อไปนี้เพื่อเป็นแนวทางในข้อกำหนดเฉพาะในสถานที่ของคุณ

มาตรฐาน 1: ประเมินโปรไฟล์สื่อ
ลักษณะทางกายภาพของของเหลวจะกำหนดตัวกรองหลักตัวแรกของคุณ คุณกำลังสูบน้ำเสียดิบ ของเหลวข้น หรือของเหลวที่มีสารแขวนลอยสูงหรือไม่? ระบุการออกแบบที่ใช้แรงโน้มถ่วง เส้นทางการไหลที่ไม่มีสิ่งกีดขวางช่วยป้องกันไม่ให้วัสดุที่เป็นเส้นใยกีดขวาง ในทางกลับกัน หากคุณกำลังจัดการกับตัวกลางที่สะอาด เช่น น้ำดื่ม ปิโตรเคมีบริสุทธิ์ หรืออากาศอัด กลไกแบบสปริงจะปลอดภัยอย่างสมบูรณ์และมีข้อได้เปรียบอย่างมาก

มาตรฐาน 2: วางแผนผังการวางแนวท่อ
ตรวจทานภาพวาดสามมิติของคุณ หากไปป์ไลน์ของคุณวิ่งในแนวนอนหรือแนวตั้งขึ้นไป สามารถใช้วาล์วทั้งสองประเภทได้ อย่างไรก็ตาม หากการวางท่อของคุณต้องการการไหลลงในแนวตั้งหรือการวางแนวทแยงที่ซับซ้อน ห้ามใช้อุปกรณ์ที่ทำงานด้วยแรงโน้มถ่วงโดยเด็ดขาด คุณต้องระบุรุ่นที่ใช้สปริงช่วยเพื่อให้แน่ใจว่าจานจะผนึกแน่นกับเบาะนั่งโดยไม่คำนึงถึงมุมการติดตั้ง

มาตรฐาน 3: คำนวณความเร็วการไหลและแรงดันตก
ทุกเช็ควาล์วต้องใช้แรงดันในการแตกร้าวเฉพาะเพื่อเปิด หน่วยแรงโน้มถ่วงมีแรงดันการแตกร้าวต่ำเป็นพิเศษ ทำให้เหมาะสำหรับระบบแรงดันต่ำที่ให้ความสำคัญกับความเร็วการไหลสูงสุด อุปกรณ์ช่วยสปริงจะมีแรงดันตกคร่อมที่สูงกว่า คุณต้องปรึกษาเส้นโค้งปั๊มของผู้ผลิตเพื่อให้แน่ใจว่าปั๊มต้นน้ำของคุณมีแรงดันที่ส่วนหัวเพียงพอที่จะเอาชนะความต้านทานของสปริงอย่างต่อเนื่องโดยไม่ทำให้กระบวนการปลายน้ำต้องหยุดทำงาน

มาตรฐานที่ 4: วิเคราะห์ต้นทุนรวมในการเป็นเจ้าของ
ผู้ซื้อทางเทคนิคจะต้องคำนวณต้นทุนตลอดอายุการใช้งานของอุปกรณ์ หน่วยแรงโน้มถ่วงแบบเดิมมีความคุ้มทุนล่วงหน้ามากกว่า อย่างไรก็ตาม หากติดตั้งในระบบที่มีการหมุนเวียนของปั๊มบ่อยครั้ง ค้อนน้ำที่เกิดขึ้นอาจทำให้ข้อต่อท่อแตกและทำลายปั๊มได้ ในสภาพแวดล้อมที่มีรอบสูง การลงทุนเริ่มแรกที่สูงขึ้นเล็กน้อยสำหรับหน่วยสปริงที่กลึงอย่างแม่นยำจะคุ้มค่าโดยการปรับค้อนน้ำให้เป็นกลาง และลดต้นทุนการบำรุงรักษาในระยะยาวได้อย่างมาก

บทสรุป

ในการถกเถียงทางวิศวกรรมเกี่ยวกับส่วนประกอบไปป์ไลน์ที่สำคัญเหล่านี้ ไม่มีทางเลือกใดที่เหนือกว่าในระดับสากล ตัวเลือกที่เหมาะสมที่สุดนั้นขึ้นอยู่กับการจับคู่คุณลักษณะเชิงโครงสร้างและไดนามิกให้ตรงกับความต้องการเฉพาะของระบบท่อของคุณ

ตามกฎทั่วไป ให้ใช้วาล์วที่ทำงานด้วยแรงโน้มถ่วงสำหรับการใช้งานที่มีการไหลหนักและไม่มีสิ่งกีดขวางในการเดินท่อในแนวนอนหรือแนวตั้งอย่างเคร่งครัด ระบุวาล์วแบบใช้สปริงช่วยสำหรับตัวกลางที่สะอาด ข้อจำกัดเชิงพื้นที่ที่จำกัด การไหลในแนวดิ่งลงล่าง และในขั้นวิกฤติ เมื่อใดก็ตามที่จำเป็นต้องกำจัดค้อนน้ำออกเพื่อปกป้องปั๊มที่มีราคาแพง

หากคุณกำลังออกแบบไปป์ไลน์หรือเปลี่ยนโครงสร้างพื้นฐานที่ล้มเหลว การเลือกวาล์วที่เหมาะสมไม่ใช่เกมคาดเดา เราขอแนะนำให้คุณดูแคตตาล็อกที่ครอบคลุมที่ Didtek Valve เพื่อค้นหาโซลูชันทางวิศวกรรมที่แน่นอนซึ่งปรับให้เหมาะกับอัตราการไหล ประเภทสื่อ และพารามิเตอร์ความดันเฉพาะของคุณ

คำถามที่พบบ่อย

สามารถติดตั้งเช็ควาล์วสวิงในแนวตั้งได้หรือไม่?

ได้ แต่อยู่ภายใต้เงื่อนไขที่จำกัดอย่างเคร่งครัด วาล์วแบบสวิงสามารถติดตั้งในท่อแนวตั้งได้ก็ต่อเมื่อการไหลของของไหลเคลื่อนขึ้นในแนวตั้ง ในการกำหนดค่านี้ โมเมนตัมขาขึ้นของของไหลดันจานเปิดออก เมื่อกระแสน้ำหยุดลง แรงโน้มถ่วงจะช่วยดึงแผ่นดิสก์กลับลงมาที่เบาะนั่ง หากการไหลเคลื่อนลงในแนวตั้ง แรงโน้มถ่วงจะยึดจานจานหนักไว้ในตำแหน่งเปิดอย่างถาวร ส่งผลให้วาล์วไร้ประโยชน์

เช็ควาล์วตัวไหนดีกว่าในการป้องกันค้อนน้ำ

เช็ควาล์วแบบสปริงมีความเหนือกว่าอย่างมากในการป้องกันค้อนน้ำ ค้อนน้ำเกิดขึ้นเมื่อของเหลวเปลี่ยนทิศทางอย่างรวดเร็วและกระแทกวาล์วที่เปิดอยู่อย่างแรง วาล์วที่ทำงานด้วยแรงโน้มถ่วงอาศัยการไหลย้อนกลับนี้เพื่อปิด ซึ่งรับประกันผลการกระแทกในทางปฏิบัติ วาล์วเสริมด้วยสปริงใช้แรงตึงเชิงกลเพื่อดันจานเบรกลงบนเบาะนั่งทันทีที่ความเร็วการไหลไปข้างหน้าของโมเมนต์ข้างหน้าลดลงเหลือศูนย์ เพื่อป้องกันคลื่นกระแทกโดยสิ้นเชิง

เช็ควาล์วสปริงจำกัดการไหลหรือไม่?

ใช่ มีการจำกัดการไหลในระดับที่สูงกว่าเมื่อเปรียบเทียบกับอุปกรณ์ที่ควบคุมด้วยแรงโน้มถ่วง ตัวกั้นภายใน จานเบรก และคอยล์สปริงนั้นอยู่ในตำแหน่งโดยตรงที่กึ่งกลางของเส้นทางการไหล ของไหลจะต้องใช้พลังงานจลน์อย่างต่อเนื่องเพื่อให้สปริงถูกบีบอัด สิ่งกีดขวางภายในนี้สร้างความปั่นป่วนและส่งผลให้แรงดันตกคร่อมวาล์วสูงขึ้น

เช็ควาล์วสปริงมีราคาแพงกว่าเช็ควาล์วแบบสวิงหรือไม่?

โดยทั่วไปแล้วใช่ กระบวนการผลิตวาล์วเสริมด้วยสปริงเกี่ยวข้องกับพิกัดความเผื่อที่เข้มงวดยิ่งขึ้นและส่วนประกอบภายในที่ซับซ้อนยิ่งขึ้น วาล์วสปริงแบบอินไลน์ต้องใช้ไกด์ตรงกลางที่ได้รับเครื่องจักรอย่างแม่นยำ สปริงโลหะผสมพิเศษที่ทนทานต่อความล้า และกลไกการนั่งที่ปรับเทียบอย่างประณีต สิ่งอำนวยความสะดวกมักจะชดใช้การลงทุนล่วงหน้าที่สูงกว่านี้อย่างรวดเร็ว ผ่านการหลีกเลี่ยงการแตกของท่อและการซ่อมแซมปั๊มที่เกี่ยวข้องกับความเสียหายของค้อนน้ำ

โหมดความล้มเหลวระหว่างการออกแบบทั้งสองแตกต่างกันอย่างไร

โดยทั่วไปแล้ววาล์วที่ทำงานด้วยแรงโน้มถ่วงจะล้มเหลวเนื่องจากการสึกหรอของหมุดบานพับ การเคลื่อนไหวที่แกว่งไปมาอย่างต่อเนื่องในกระแสน้ำเชี่ยวอาจทำให้หมุดเสื่อมสภาพ ส่งผลให้แผ่นดิสก์ไม่ตรงแนว โดยทั่วไปแล้ววาล์วที่ใช้สปริงช่วยจะล้มเหลวเนื่องจากความล้าของสปริงหรือการอุดตันภายใน หากฝุ่นละอองทะลุตัวกรองต้นทาง ก็สามารถบรรจุลงในรางสปริงได้ ส่งผลให้วาล์วติดขัดในตำแหน่งเปิดบางส่วน

เช็ควาล์วสวิงสามารถใช้กับระบบอัดอากาศได้หรือไม่

เป็นเรื่องที่ท้อแท้อย่างมาก ระบบอัดอากาศและแก๊สขาดความหนาแน่นของของไหลซึ่งจำเป็นต่อการรองรับการเคลื่อนที่ของลูกนกโลหะหนัก การเต้นเป็นจังหวะอย่างรวดเร็วของเครื่องอัดอากาศจะทำให้จานที่ไม่มีการบังคับทิศทางกระพืออย่างรุนแรง ทำให้เกิดการสึกหรอทางกลอย่างรวดเร็วและพินบานพับเสียหายก่อนเวลาอันควร วาล์วช่วยสปริงหรือเช็ควาล์วยกแบบพิเศษเป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งานเกี่ยวกับลม

อายุการใช้งานโดยทั่วไปของเช็ควาล์วเหล่านี้คือเท่าใด?

อายุการใช้งานขึ้นอยู่กับแอปพลิเคชัน สื่อ และกำหนดการบำรุงรักษาเป็นอย่างมาก ในการใช้งานน้ำสะอาดที่มีการไหลสม่ำเสมอ วาล์วแรงโน้มถ่วงเหล็กหล่อคุณภาพสูงจะมีอายุการใช้งาน 15 ถึง 20 ปี วาล์วแบบใช้สปริงช่วยในสภาพแวดล้อม HVAC รอบสูง โดยทั่วไปจะต้องเปลี่ยนสปริงและซีลภายในทุกๆ 5 ถึง 7 ปี เพื่อรักษาประสิทธิภาพการป้องกันการกระแทกในระดับสูงสุด การตรวจสอบส่วนประกอบภายในเป็นประจำเป็นสิ่งสำคัญสำหรับการออกแบบทั้งสอง
