เช็ควาล์วท่อส่งก๊าซสำหรับระบบก๊าซธรรมชาติและระบบท่อ

ในท่อส่งก๊าซธรรมชาติที่เป็นอันตราย การควบคุมการไหลแบบทิศทางเดียวไม่ได้เป็นเพียงเป้าหมายในการปฏิบัติงานเท่านั้น เป็นอาณัติด้านความปลอดภัยที่เข้มงวด เมื่อการไหลย้อนกลับกระทบกับสายส่งแรงดันสูง ผลกระทบที่เกิดขึ้นจะเกินกว่าความไร้ประสิทธิภาพเพียงอย่างเดียว การไหลย้อนกลับทำลายสถานีคอมเพรสเซอร์ต้นน้ำ มันทำให้เกิดความล้มเหลวของระบบร้ายแรง ท้ายที่สุดแล้ว จะทำให้บุคลากรในโรงงานตกอยู่ในความเสี่ยงขั้นรุนแรง

เช็ควาล์วไปป์ไลน์ทำหน้าที่เป็นแนวป้องกันหลักแบบอัตโนมัติต่อภัยคุกคามทางกลเหล่านี้ ส่วนประกอบเหล่านี้ทำงานด้วยตัวมันเองทั้งหมดซึ่งแตกต่างจากวาล์วควบคุมแบบกระตุ้น พวกเขาพึ่งพาการเปลี่ยนแปลงของของไหลภายในของระบบท่ออย่างเคร่งครัดเพื่อป้องกันการไหลย้อนกลับทันที คู่มือทางเทคนิคนี้จะแจกแจงรายละเอียดอย่างชัดเจนถึงสิ่งที่ผู้จัดการฝ่ายจัดซื้อ วิศวกรระบบท่อ และช่างเทคนิคภาคสนามจำเป็นต้องเข้าใจ เราจะครอบคลุมกลไกการทำงานขั้นพื้นฐาน เกณฑ์การกำหนดขนาดขั้นสูง และการเลือกใช้วัสดุสำหรับสภาพแวดล้อมที่ซับซ้อนและมีแรงดันสูง เพื่อรับประกันความน่าเชื่อถือในระยะยาวและการปฏิบัติตามกฎระเบียบที่เข้มงวด

ประเด็นสำคัญ

• เช็ควาล์วแบบท่อส่งเป็นอุปกรณ์ความปลอดภัยที่สั่งงานเองซึ่งได้รับการออกแบบมาโดยเฉพาะเพื่อป้องกันการไหลย้อนกลับและปกป้องโครงสร้างพื้นฐานที่สำคัญในเครือข่ายก๊าซที่ติดไฟได้
• การเลือกที่เหมาะสมจำเป็นต้องมีการวิเคราะห์ความเร็วการไหลอย่างเข้มงวด ขีดจำกัดแรงดันตกที่ยอมรับได้ และองค์ประกอบทางเคมีเฉพาะ เช่น การมีอยู่ของไฮโดรเจนซัลไฟด์
• สภาพแวดล้อมที่มีแรงดันสูงจำเป็นต้องปฏิบัติตามมาตรฐานอุตสาหกรรมระดับโลกโดยหลักๆ คือ API 6D และ ASME B16.34 เพื่อรับประกันประสิทธิภาพการรั่วไหลเป็นศูนย์
• การออกแบบสวิงและการกำหนดค่าการไหลตามแนวแกนยังคงเป็นตัวเลือกทางสถาปัตยกรรมที่น่าเชื่อถือที่สุดสำหรับสายส่งกลางน้ำ เนื่องจากมีความทนทานต่อความเร็วสูง
• การกำหนดขนาดที่แม่นยำโดยอิงจากการคำนวณค่าสัมประสิทธิ์การไหลและการเลือกใช้วัสดุอย่างพิถีพิถัน ช่วยลดเวลาหยุดทำงานของการบำรุงรักษาได้อย่างมาก และขยายวงจรชีวิตของไปป์ไลน์ทั้งหมด

ทำความเข้าใจกลไกการป้องกันการไหลย้อนกลับ

ฟิสิกส์ของการปฏิบัติการอัตโนมัติ

เพื่อรักษาความสมบูรณ์ของโครงสร้างของระบบขนส่งของเหลวอันตรายใดๆ วิศวกรจึงต้องพึ่งพาอุปกรณ์กลไกแบบพาสซีฟเป็นอย่างมาก วาล์วเหล่านี้ทำงานโดยอัตโนมัติ พวกมันถูกควบคุมโดยความเร็วและความดันของการไหลของก๊าซภายใน แทนที่จะเป็นตัวกระตุ้นนิวแมติกหรือไฟฟ้าภายนอก ภายใต้สภาวะการทำงานปกติ ก๊าซธรรมชาติที่ไหลไปข้างหน้าจะสร้างแรงกดดันต่อส่วนปิดภายใน ซึ่งโดยทั่วไปจะเป็นจานหรือลูกสูบที่มีน้ำหนักมาก แรงจลน์นี้ผลักแผ่นดิสก์ออกจากเบาะนั่ง ทำให้ก๊าซไหลผ่านด้านล่างได้อย่างอิสระ

เมื่อการไหลไปข้างหน้านั้นลดลงเนื่องจากการหยุดทำงานของคอมเพรสเซอร์หรือแรงดันด้านท้ายน้ำที่เพิ่มขึ้นอย่างกะทันหัน ชิ้นส่วนที่ปิดจะกลับไปที่ที่นั่งทันที ตัวชี้วัดทางวิศวกรรมที่สำคัญที่นี่คือแรงกดดันจากการแคร็ก สิ่งนี้จะกำหนดแรงดันต้นน้ำขั้นต่ำที่แน่นอนซึ่งจำเป็นในการเอาชนะความต้านทานเชิงกลภายในของวาล์วเพื่อเริ่มการไหลไปข้างหน้า เมื่อการไหลสิ้นสุดลง การปิดอย่างรวดเร็วจะบล็อกก๊าซไม่ให้เคลื่อนไปข้างหลัง ปกป้องอุปกรณ์ที่หมุนต้นน้ำที่มีความละเอียดอ่อนจากไฟกระชากที่รุนแรง

เหตุใดของเหลวอัดจึงต้องการวิศวกรรมเฉพาะทาง

การจัดการก๊าซธรรมชาติทำให้เกิดความท้าทายแบบไดนามิกของของไหลที่ไม่เหมือนใครซึ่งไม่มีอยู่ในการใช้งานของเหลวมาตรฐาน ก๊าซธรรมชาติแตกต่างจากน้ำหรือน้ำมันดิบตรงที่สามารถอัดตัวได้สูง ไวไฟสูง และมีแนวโน้มที่จะเกิดไฟกระชากที่ผันผวนได้ง่าย เนื่องจากก๊าซบีบอัดและขยายตัวอย่างรวดเร็ว ระบบท่อจึงขาดผลกระทบในการหน่วงตามธรรมชาติที่มีอยู่ในระบบของเหลวโดยสิ้นเชิง สิ่งนี้จะทำให้ส่วนประกอบวาล์วภายในได้รับแรงกระแทกจลน์ขนาดใหญ่

หากคุณติดตั้งเช็ควาล์วน้ำมาตรฐานในท่อแก๊สแรงดันสูง จะเกิดการสึกหรอภายในอย่างรุนแรง การสะท้านของกลไก และความล้มเหลวทั้งหมดได้อย่างรวดเร็ว ดังนั้น อุปกรณ์ที่ออกแบบมาสำหรับก๊าซธรรมชาติจะต้องมีระบบกันสะเทือนภายในแบบพิเศษ หมุดบานพับสำหรับงานหนัก และกลไกที่นั่งที่แม่นยำเพื่อป้องกันการปล่อยก๊าซเรือนกระจก ต้องได้รับการออกแบบทางวิศวกรรมอย่างชัดเจนเพื่อรองรับไดนามิกของไหลแบบอัดได้โดยไม่ส่งผลต่อความล้าทางกลก่อนเวลาอันควร

ประเภททั่วไปของเช็ควาล์วไปป์ไลน์

วิศวกรภาคสนามจะต้องจับคู่สถาปัตยกรรมทางกลเฉพาะของวาล์วกับพารามิเตอร์การทำงานของท่ออย่างระมัดระวัง ความต้องการทางกายภาพที่วางอยู่บนโครงสร้างพื้นฐานเป็นตัวกำหนดการกำหนดค่าต่อไปนี้ที่เหมาะสมที่สุด

การออกแบบสวิงสำหรับงานหนัก

การออกแบบสวิงเป็นสถาปัตยกรรมแบบดั้งเดิมและใช้กันอย่างแพร่หลายในโครงสร้างพื้นฐานของท่อ มีกลไกลูกนกแบบบานพับที่เหวี่ยงออกจากที่นั่งระหว่างการไหลไปข้างหน้า สิ่งนี้จะสร้างเส้นทางที่ค่อนข้างไม่มีอะไรกีดขวางซึ่งจะช่วยลดแรงดันตกคร่อมเครือข่ายให้เหลือน้อยที่สุด เมื่อการไหลย้อนกลับ แรงโน้มถ่วงและแรงดันต้านกลับจะดันจานที่มีน้ำหนักมากกลับไปแนบกับเบาะนั่ง

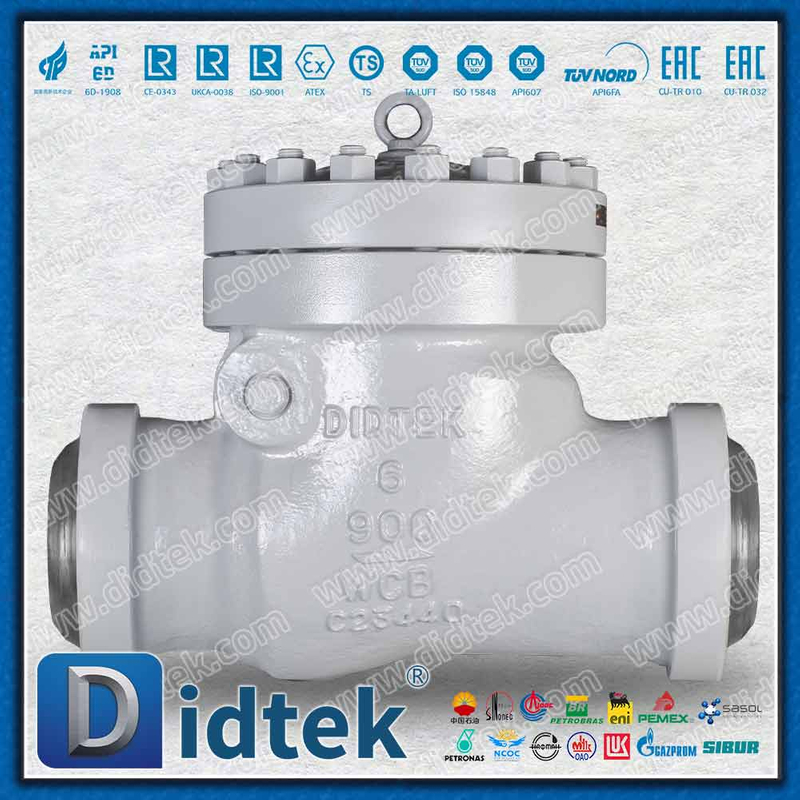

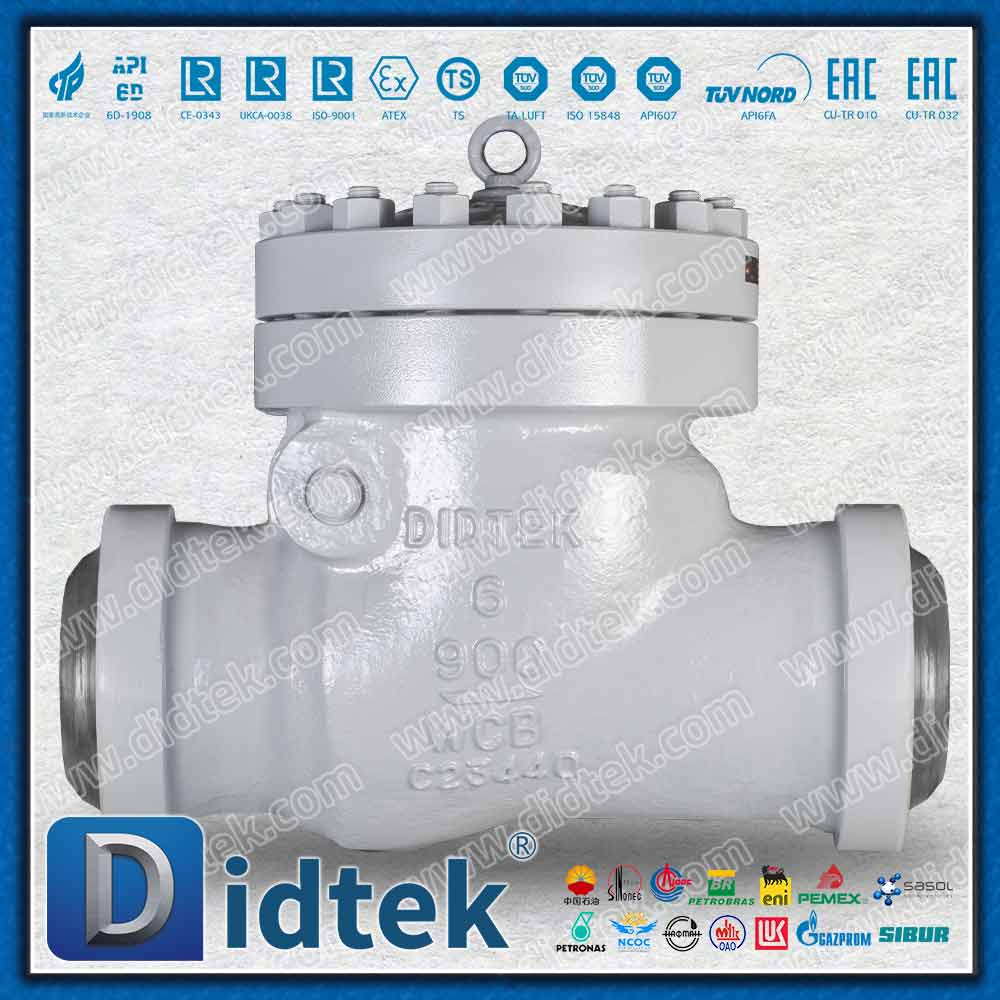

ในระบบไปป์ไลน์ที่แข็งแกร่งซึ่งต้องรับมือกับสภาวะที่รุนแรง รูปแบบมาตรฐานยังไม่เพียงพอโดยสิ้นเชิง การกำหนดค่าสำหรับงานหนักกลายเป็นสิ่งจำเป็น ตัวอย่างเช่น การระบุ วาล์วตรวจสอบก๊าซแรงดันสูง API 6D ที่พิกัด 900LB พร้อมการเชื่อมต่อแบบ Butt Weld ช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้างสูงสุด การเชื่อมต่อแบบ Butt Weld จะฟิวส์ตัววาล์วเข้ากับท่อโดยตรงอย่างถาวร วิธีนี้จะขจัดเส้นทางการรั่วไหลทางกลที่มักเกี่ยวข้องกับข้อต่อแบบหน้าแปลนโดยสิ้นเชิง ทำให้เป็นตัวเลือกที่เหมาะสำหรับสภาพแวดล้อมการส่งผ่านความเครียดสูง

การกำหนดค่าการไหลตามแนวแกน

การออกแบบการไหลตามแนวแกน ซึ่งมักเรียกกันในภาคสนามว่าเป็นวาล์วไม่สแลม ใช้สถาปัตยกรรมแบบสปริงโหลดที่มีความคล่องตัว สิ่งนี้บังคับให้ก๊าซไหลเป็นวงแหวนรอบร่างกายภายในส่วนกลาง ข้อได้เปรียบทางวิศวกรรมหลักที่นี่คือเวลาตอบสนองที่รวดเร็ว

เนื่องจากสปริงภายในช่วยในการปิดแผ่นดิสก์เพียงเสี้ยววินาทีก่อนที่การไหลของก๊าซจะกลับด้านอย่างสมบูรณ์ จึงช่วยป้องกันแรงดันที่ทำลายล้างและการกระแทกทางกลที่มักเกี่ยวข้องกับท่อก๊าซที่มีการอัดตัวสูงได้อย่างมีประสิทธิภาพ การดำเนินการที่แม่นยำนี้ช่วยปกป้องเครือข่ายท่อที่กว้างขึ้นจากการสั่นสะเทือนทางเสียงอย่างรุนแรงและการกระแทกทางกล

รูปแบบจานคู่และลูกสูบ

การออกแบบเพลทคู่ใช้เพลทครึ่งวงกลมที่มีสปริงจำนวน 2 เพลทที่บานพับบนหมุดตรงกลาง ในระหว่างการไหลไปข้างหน้า แผ่นเปลือกโลกจะพับเข้าหากัน เมื่อการไหลกลับตัว ทอร์ชั่นสปริงจะล็อคพวกมันทันที ประโยชน์ที่กำหนดของการออกแบบนี้คือโปรไฟล์เวเฟอร์ที่มีขนาดกะทัดรัดเป็นพิเศษ ใช้พื้นที่ในการติดตั้งเพียงเล็กน้อย ทำให้มีข้อได้เปรียบอย่างมากในการกำหนดค่าสถานีคอมเพรสเซอร์ที่คับแคบ

ในทางกลับกัน การออกแบบลูกสูบจะทำงานโดยการยกปลั๊กภายในออกจากเบาะในแนวตั้ง มีประสิทธิภาพสูงในสถานการณ์ที่มีแรงดันสูงและมีการไหลต่ำ ซึ่งการปิดผนึกที่แน่นหนาเป็นสิ่งสำคัญที่สุด รูปทรงภายในโดยธรรมชาติแล้วจะทำให้เกิดแรงหน่วง ซึ่งช่วยลดการสั่นอย่างรวดเร็ว สิ่งนี้ทำให้ลูกสูบแปรผันเหมาะสมเป็นพิเศษสำหรับการไหลของก๊าซที่เต้นเป็นจังหวะซึ่งพบทันทีที่ปลายน้ำของคอมเพรสเซอร์แบบลูกสูบ

การใช้งานทั่วทั้งห่วงโซ่อุปทานพลังงาน

ความเค้นในการปฏิบัติงานที่วางอยู่บนซีลเชิงกลจะแตกต่างกันไปอย่างมาก ขึ้นอยู่กับตำแหน่งเฉพาะภายในโครงข่ายพลังงานที่กว้างขึ้น แต่ละภาคส่วนนำเสนออุปสรรคด้านสิ่งแวดล้อมและพลวัตของไหลที่เป็นเอกลักษณ์

การสกัดและการรวบรวมต้นน้ำ

ในภาคต้นน้ำ วิศวกรใช้ เช็ควาล์วน้ำมันและก๊าซ แบบพิเศษ ใกล้กับหัวหลุมผลิตเพื่อจัดการกับก๊าซธรรมชาติดิบที่ยังไม่แปรรูปจากดินโดยตรง ก๊าซท่อรวบรวมนี้มักไม่มีการกลั่น ประกอบด้วยอนุภาคที่มีฤทธิ์กัดกร่อน เช่น ทรายและสิ่งสกปรก ควบคู่ไปกับองค์ประกอบที่มีฤทธิ์กัดกร่อนสูง เช่น น้ำเค็มและคาร์บอนไดออกไซด์ อุปกรณ์ที่ใช้งานในสภาพแวดล้อมที่รุนแรงเหล่านี้จะต้องผลิตจากโลหะผสมที่แข็งและทนทานต่อการกัดกร่อน เช่น เหล็กกล้าไร้สนิม Super Duplex เพื่อทนต่อการเสียดสีจากการไหลแบบหลายเฟสอย่างต่อเนื่อง

การส่งและการบีบอัดกลางน้ำ

การดำเนินงานกลางน้ำอาศัยเครือข่ายสถานีคอมเพรสเซอร์ขนาดใหญ่ในการเพิ่มแรงดันก๊าซเป็นระยะๆ และรักษาอัตราการไหลเป็นระยะทางหลายร้อยไมล์ การป้องกันการไหลย้อนกลับอัตโนมัติมีความจำเป็นอย่างยิ่งที่ด้านระบายของคอมเพรสเซอร์เหล่านี้ ลองนึกภาพสถานการณ์ที่คอมเพรสเซอร์มูลค่าหลายล้านดอลลาร์ปิดตัวลงอย่างกะทันหันเนื่องจากไฟฟ้าขัดข้อง ก๊าซที่อยู่ปลายน้ำที่มีแรงดันสูงจะพยายามไหลย้อนกลับทันที ซีลเชิงกลที่แข็งแกร่งจะปิดกั้นการไหลย้อนกลับนี้ทันที ช่วยให้ส่วนประกอบที่หมุนภายในของคอมเพรสเซอร์ไม่ให้เกิดความเสียหายร้ายแรง

เครือข่ายการกระจายปลายน้ำ

ในภาคส่วนปลายน้ำ ก๊าซแรงดันสูงจะถูกลดระดับ ควบคุม และสูบจ่ายเพื่อใช้ในเชิงพาณิชย์และที่อยู่อาศัย ซีลเครื่องกลที่ติดตั้งที่สถานีประตูเมืองช่วยให้แน่ใจว่าแรงดันตกเฉพาะจุดหรือการทำงานผิดปกติของอุปกรณ์ผู้บริโภคจะไม่ทำให้ก๊าซไหลกลับเข้าสู่สายส่งหลัก การควบคุมทิศทางเดียวที่เข้มงวดนี้มีความสำคัญต่อการรักษาความเสถียรของโครงข่ายโดยรวม และรับประกันความแม่นยำในการวัดเชิงพาณิชย์ที่แม่นยำ

การนำทางแนวโน้มอุตสาหกรรมและความท้าทายที่มีแรงกดดันสูง

เมื่อพิจารณาถึงการเปลี่ยนแปลงของตลาดเมื่อเร็วๆ นี้ โครงสร้างพื้นฐานของไปป์ไลน์กำลังอยู่ระหว่างการเปลี่ยนแปลงครั้งใหญ่ ผู้ให้บริการพลังงานกำลังผสมผสานไฮโดรเจนเข้ากับเครือข่ายก๊าซธรรมชาติที่มีอยู่อย่างแข็งขันเพื่อให้บรรลุเป้าหมายการลดคาร์บอนทั่วโลกที่เข้มงวด เนื่องจากโมเลกุลของไฮโดรเจนมีขนาดเล็กเป็นพิเศษ พวกมันจึงหลุดออกไปได้อย่างง่ายดายผ่านเส้นทางการรั่วไหลด้วยกล้องจุลทรรศน์ซึ่งก๊าซธรรมชาติมาตรฐานไม่สามารถทะลุผ่านได้ การเปลี่ยนแปลงทั่วทั้งอุตสาหกรรมนี้ส่งผลให้วิศวกรระบบท่อต้องละทิ้งมาตรฐานการปิดผนึกที่ล้าสมัย โครงสร้างพื้นฐานสมัยใหม่ในปัจจุบันต้องการประสิทธิภาพการรั่วไหลเป็นศูนย์อย่างเคร่งครัด ผลักดันให้เกิดการเปลี่ยนแปลงอย่างรวดเร็วไปสู่ที่นั่งเทอร์โมพลาสติกประสิทธิภาพสูง และซีลระหว่างโลหะกับโลหะด้วยเครื่องจักรที่มีความแม่นยำในโครงการท่อส่งใหม่ทั้งหมด

บรรเทาอาการช็อกจากลมและการกระแทกของวาล์ว

แม้ว่าค้อนน้ำเป็นคำที่มาจากท่อส่งของเหลว แต่ระบบแก๊สก็ประสบกับปรากฏการณ์ที่คล้ายคลึงกันและมีการทำลายล้างสูงที่เรียกว่าการกระแทกด้วยลม เนื่องจากก๊าซบีบอัด การเปลี่ยนแปลงความเร็วการไหลอย่างกะทันหันจึงอาจทำให้เกิดคลื่นกระแทกทางเสียงและทางกลขนาดใหญ่ได้ หากแผ่นสวิงมาตรฐานปิดช้าเกินไป คลื่นกระแทกเหล่านี้จะเคลื่อนที่ผ่านเครือข่ายท่อ ส่งผลให้ส่วนรองรับท่อสั่น และหน้าแปลนเชื่อมอาจแตกร้าวได้ การใช้การออกแบบการไหลตามแนวแกนโดยใช้สปริงช่วยเป็นโซลูชันทางวิศวกรรมที่ได้รับการพิสูจน์แล้วในการลดความเสี่ยงเฉพาะนี้

การต่อสู้กับการแคร็กความเครียดของก๊าซเปรี้ยวและซัลไฟด์

เมื่อก๊าซธรรมชาติมีไฮโดรเจนซัลไฟด์ความเข้มข้นสูง จะจัดเป็นก๊าซเปรี้ยว สารประกอบนี้มีความเป็นพิษสูงและทำให้เกิดการแตกร้าวของความเครียดซัลไฟด์อย่างรุนแรงและการเปราะของไฮโดรเจนในส่วนประกอบเหล็กกล้าคาร์บอนมาตรฐาน เพื่อต่อสู้กับการโจมตีทางเคมีที่รุนแรง เช็ควาล์วก๊าซธรรมชาติ ที่ทำงานในสภาพแวดล้อมที่มีรสเปรี้ยวจะต้องปฏิบัติตามมาตรฐาน NACE MR0175 อย่างเคร่งครัด ซึ่งจำเป็นต้องใช้โลหะวิทยาเฉพาะทาง เช่น แผ่นปิดอินโคเนลหรือเหล็กกล้าคาร์บอนที่ผ่านการอบชุบด้วยความร้อนอย่างเข้มงวด เพื่อป้องกันความล้มเหลวของโครงสร้างที่เป็นภัยพิบัติ

คู่มือผู้ซื้อด้านวิศวกรรม: เกณฑ์ขนาดและการเลือก

ผู้จัดการฝ่ายจัดซื้อและวิศวกรระบบท่อจะต้องประเมินเกณฑ์ทางเทคนิคหลายประการอย่างเป็นระบบก่อนที่จะออกใบสั่งซื้อ วิธีการที่แม่นยำช่วยให้มั่นใจได้ถึงประสิทธิภาพ ความปลอดภัย และอายุการใช้งานของระบบที่เหมาะสมที่สุด อย่าพึ่งการคาดเดาเมื่อต้องรับมือกับของเหลวที่ติดไฟได้

การคำนวณค่าสัมประสิทธิ์การไหล

ข้อผิดพลาดทางวิศวกรรมที่พบบ่อยที่สุดประการหนึ่งคือการจับคู่ขนาดวาล์วกับขนาดท่อโดยตรงโดยไม่ต้องคำนวณค่าสัมประสิทธิ์การไหลตามความเร็วของก๊าซจริง หากหน่วยมีขนาดใหญ่เกินไป การไหลของของไหลจะไม่สร้างแรงจลน์เพียงพอที่จะทำให้แผ่นดิสก์ภายในเปิดออกจนสุด ส่งผลให้ส่วนปิดกระดอนกับที่นั่งซ้ำๆ ปรากฏการณ์การทำลายล้างนี้เรียกว่าการพูดคุย ซึ่งจะทำลายหมุดบานพับและขอบภายในอย่างรวดเร็ว ในทางกลับกัน หน่วยที่มีขนาดเล็กจะจำกัดการไหลและสร้างแรงดันตกคร่อมเครือข่ายการส่งสัญญาณที่ยอมรับไม่ได้

การจับคู่ระดับความดันและอุณหภูมิ

ส่วนประกอบของท่อจะต้องเข้ากันได้อย่างแม่นยำกับระดับแรงดัน ANSI ของระบบ ซึ่งโดยทั่วไปจะมีตั้งแต่คลาส 150 ถึงคลาส 2500 สำหรับการใช้งานในอุตสาหกรรมหนัก เปลือกโครงสร้างจะต้องรักษาความสมบูรณ์ไว้ที่ความดันการทำงานสูงสุดที่อนุญาตและตลอดความผันผวนของอุณหภูมิที่รุนแรง ตัวอย่างเช่น อุณหภูมิของก๊าซอาจลดลงอย่างมากระหว่างการลดความดันเนื่องจากผลของจูล-ทอมสัน สิ่งนี้จะกำหนดว่าเหล็กกล้าคาร์บอนมาตรฐานเพียงพอหรือไม่ หรือจำเป็นต้องใช้เหล็กกล้าคาร์บอนอุณหภูมิต่ำอย่างเคร่งครัด

การระบุการเชื่อมต่อสิ้นสุด

วิธีการที่ใช้ในการต่ออุปกรณ์เข้ากับท่อถือเป็นข้อพิจารณาด้านความปลอดภัยขั้นพื้นฐาน การเชื่อมต่อแบบหน้าแปลนยกขึ้นช่วยให้ติดตั้งและบำรุงรักษาตามปกติได้ง่ายขึ้น อย่างไรก็ตาม ในสายส่งแรงดันสูงที่การป้องกันการรั่วไหลมีความสำคัญสูงสุด การเชื่อมต่อแบบ Butt Weld ถือเป็นที่ต้องการอย่างมาก ด้วยการหลอมโลหะเข้ากับท่ออย่างถาวร การเชื่อมต่อแบบ Butt Weld จะช่วยขจัดข้อต่อหน้าแปลนเชิงกลและความเสี่ยงที่เกี่ยวข้องจากการระเบิดของปะเก็นอย่างรุนแรง

มาตรฐานและการรับรองอุตสาหกรรมภาคบังคับ

เพื่อให้มั่นใจในความปลอดภัยสูงสุด อุปกรณ์ควบคุมการไหลของอุตสาหกรรมจะต้องได้รับการผลิต ทดสอบ และรับรองตามมาตรฐานสากลที่เข้มงวด การใช้งานอุปกรณ์ที่ไม่ผ่านการรับรองในท่อส่งก๊าซที่ติดไฟได้ก่อให้เกิดความเสี่ยงที่ยอมรับไม่ได้

• API 6D สำหรับวาล์วท่อ: นี่คือมาตรฐานหลักสำหรับระบบท่อส่งทางไกล หน่วยที่มีโมโนแกรม API 6D ได้รับการตรวจสอบอย่างเข้มงวดสำหรับการใช้งานด้านปิโตรเลียมและก๊าซธรรมชาติ โดยกำหนดการออกแบบที่เข้มงวดและความทนทานต่อการผลิต
• ASME B16.34: มาตรฐานนี้ควบคุมการจัดอันดับความดัน-อุณหภูมิ ขนาดความหนาของผนังขั้นต่ำ และวัสดุการตีที่อนุญาต เพื่อให้มั่นใจว่าเปลือกทางกายภาพสามารถรองรับระดับความดันที่ระบุได้โดยไม่แตกร้าว
• การตรวจสอบและทดสอบ API 598: สรุปขั้นตอนการทดสอบบังคับที่ผู้ผลิตต้องดำเนินการก่อนจัดส่ง ซึ่งรวมถึงการทดสอบเปลือกไฮโดรสแตติกแรงดันสูงและการทดสอบที่นั่งแบบนิวแมติกแรงดันต่ำเพื่อรับประกันการรั่วไหลเป็นศูนย์
• การทดสอบอัคคีภัย API 6FA: ในกรณีที่เกิดเพลิงไหม้ในโรงงาน ขอบเขตแรงดันจะต้องคงอยู่ และอุปกรณ์จะต้องมีการรั่วไหลน้อยที่สุด แม้ว่าส่วนประกอบอีลาสโตเมอร์ชนิดอ่อนจะละลายออกไปก็ตาม การรับรองความปลอดภัยจากอัคคีภัยไม่สามารถต่อรองได้สำหรับการใช้งานก๊าซไวไฟ

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษาภาคสนาม

แม้แต่อุปกรณ์คุณภาพสูงสุดที่ระบุอย่างสมบูรณ์ก็ยังอาจเกิดข้อผิดพลาดก่อนเวลาอันควรหากติดตั้งไม่ถูกต้องหรือละเลยในระหว่างอายุการใช้งาน การดำเนินการภาคสนามมีความสำคัญพอๆ กับการออกแบบทางวิศวกรรมเบื้องต้น

การวางแนวการติดตั้งที่เข้มงวด

อุปกรณ์ทางกลเหล่านี้มีทิศทางสูงและไวต่อการวางแนวการติดตั้งที่สัมพันธ์กับแรงโน้มถ่วง ลูกศรที่โยนเข้าไปในตัวเหล็กโดยตรงบ่งบอกถึงทิศทางการไหลที่ต้องการอย่างชัดเจน การออกแบบสวิงมาตรฐานอาศัยแรงโน้มถ่วงบางส่วนเพื่อช่วยดิสก์ในการปิด ดังนั้นจึงทำงานได้อย่างเหมาะสมที่สุดในเส้นแนวนอน สามารถติดตั้งเป็นเส้นแนวตั้งได้ก็ต่อเมื่อการไหลของก๊าซเคลื่อนขึ้นด้านบน การติดตั้งการออกแบบสวิงในแนวตั้งโดยให้ไหลลงจะป้องกันไม่ให้จานนั่ง ส่งผลให้กลไกด้านความปลอดภัยไร้ประโยชน์โดยสิ้นเชิง

การตรวจสอบและแก้ไขปัญหาเสียง

แม้ว่าวาล์วอัตโนมัติโดยทั่วไปจะมีการบำรุงรักษาต่ำเมื่อเทียบกับชุดควบคุมแบบกระตุ้น แต่ก็ไม่ใช่อุปกรณ์ติดตั้งและลืม ผู้ปฏิบัติงานภาคสนามควรทำการตรวจสอบเสียงตามปกติ เมื่อช่างเทคนิคยืนอยู่ใกล้ท่อระบายของสถานีคอมเพรสเซอร์ อุปกรณ์รับฟังสามารถตรวจจับเสียงคลิกโลหะของการพูดคุยภายในได้อย่างง่ายดาย สิ่งนี้บ่งชี้ทันทีว่าตัวเครื่องมีขนาดใหญ่เกินไปหรือหมุดบานพับทำงานล้มเหลว การออกแบบที่ทันสมัยอันดับต้นๆ ช่วยให้ช่างเทคนิคสามารถถอดฝากระโปรงที่หนักออกและเปลี่ยนขอบภายในแบบอินไลน์ได้ ซึ่งช่วยลดเวลาการหยุดทำงานของการบำรุงรักษาและค่าใช้จ่ายในการยกของหนักได้อย่างมาก

บทสรุป

การเลือกเช็ควาล์วไปป์ไลน์ที่ถูกต้องเป็นการตัดสินใจทางวิศวกรรมที่สำคัญซึ่งกำหนดความปลอดภัยพื้นฐานของโครงสร้างพื้นฐานทั้งหมดของคุณ โดยต้องมีความสมดุลที่แม่นยำในการทำความเข้าใจความดันในท่อ ความเร็วของของไหล และความเข้ากันได้ทางโลหะวิทยาที่ซับซ้อน ด้วยการลงทุนในอุปกรณ์คุณภาพสูงที่ได้รับการรับรอง API 6D ซึ่งปรับให้เหมาะกับสภาพแวดล้อมเฉพาะของคุณ ผู้ปฏิบัติงานสามารถป้องกันความล้มเหลวทางกลไกที่ร้ายแรงและการหยุดทำงานของโรงงานที่มีค่าใช้จ่ายสูง การติดตั้งภาคสนามที่เหมาะสมและการบำรุงรักษาเสียงเชิงรุกจะช่วยยืดอายุการใช้งานของอุปกรณ์ได้อีก เพื่อให้แน่ใจว่าโครงการไปป์ไลน์ถัดไปของคุณเป็นไปตามมาตรฐานความปลอดภัยและประสิทธิภาพสูงสุด ลองสำรวจโซลูชันทางวิศวกรรมที่ครอบคลุมที่ Didtek Valve เพื่อค้นหาความเหมาะสมทางเทคนิคที่แน่นอนสำหรับแอปพลิเคชันของคุณ

คำถามที่พบบ่อย

เช็ควาล์วก๊าซธรรมชาติและเช็ควาล์วของเหลวแตกต่างกันอย่างไร?

หน่วยก๊าซธรรมชาติได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับของเหลวที่มีการบีบอัดสูง มีกลไกกันสะเทือนภายในแบบพิเศษและวัสดุเบาะนั่งที่เข้มงวดมากขึ้นเพื่อรองรับการขยายตัวของก๊าซอย่างรวดเร็วและป้องกันการปล่อยก๊าซเรือนกระจก หน่วยของเหลวได้รับการออกแบบมาสำหรับของเหลวที่ไม่สามารถบีบอัดได้ เช่น น้ำ ทนต่อแรงดันตกที่แตกต่างกัน และโดยทั่วไปไม่มีการปิดผนึกแบบฟองอากาศที่เข้มงวดซึ่งจำเป็นสำหรับก๊าซอันตรายและไวไฟ

สวิงเช็ควาล์วใช้กับแก๊สแรงดันสูงได้หรือไม่

ใช่ การออกแบบสวิงสำหรับงานหนักที่ได้รับการจัดอันดับสำหรับคลาส 900, คลาส 1500 หรือคลาส 2500 มักใช้ในการใช้งานส่งผ่านแรงดันสูง อย่างไรก็ตาม ต้องได้รับการออกแบบอย่างเคร่งครัดตามมาตรฐาน API 6D และมีการกำหนดค่าที่นั่งแบบโลหะต่อโลหะที่เหมาะสม และการเชื่อมต่อแบบ Butt Weld เพื่อทนต่อแรงเค้นเชิงกลที่รุนแรงและป้องกันการรั่วไหล

ควรติดตั้งเช็ควาล์วไปป์ไลน์ที่ไหน?

โดยทั่วไปแล้วจะติดตั้งทันทีที่ปลายน้ำของอุปกรณ์หมุนที่สำคัญ เช่น ปั๊มและคอมเพรสเซอร์แบบลูกสูบ รวมถึงสถานีสูบจ่ายเชิงพาณิชย์ สิ่งเหล่านี้มีความสำคัญ ณ จุดใดก็ได้ในเครือข่ายท่อซึ่งการไหลย้อนกลับอาจทำให้การจ่ายก๊าซปนเปื้อน รบกวนความแม่นยำในการสูบจ่าย หรือสร้างความเสียหายทางกลอย่างรุนแรงต่อโครงสร้างพื้นฐานต้นน้ำ

อะไรทำให้เกิดเสียงพูดคุยของวาล์วภายใน?

Chatter สาเหตุหลักมาจากการติดตั้งยูนิตขนาดใหญ่ หากความเร็วการไหลของของไหลไม่สูงพอที่จะสร้างแรงจลน์ที่จำเป็นในการดันจานจานหนักที่เปิดออกจนสุดค้างไว้ ชิ้นส่วนที่ปิดจะเด้งกลับเปิดและปิดอย่างรวดเร็วกับเบาะนั่ง การสั่นอย่างรุนแรงอย่างต่อเนื่องนี้นำไปสู่การสึกหรอทางกลอย่างรุนแรงบนหมุดบานพับและความล้มเหลวของโครงสร้างในที่สุด

คุณจะป้องกันวาล์วสแลมในท่อส่งก๊าซธรรมชาติได้อย่างไร?

การสแลมของวาล์วสามารถบรรเทาลงได้อย่างมีประสิทธิผลมากที่สุดโดยการระบุการไหลตามแนวแกนหรือการกำหนดค่าแบบไม่สแลมแบบใช้สปริงช่วย การออกแบบทางวิศวกรรมขั้นสูงเหล่านี้ใช้สปริงภายในที่บังคับจานให้ปิดเสี้ยววินาทีก่อนที่ก๊าซที่ไหลไปข้างหน้าจะกลับด้านอย่างสมบูรณ์ จังหวะเวลาที่แม่นยำนี้ช่วยป้องกันการสร้างคลื่นกระแทกนิวแมติกแบบทำลายล้างและเสียงสั่นสะเทือนทางเสียง

ควรตรวจสอบวาล์วตรวจสอบท่อบ่อยแค่ไหน?

ความถี่ในการตรวจสอบขึ้นอยู่กับสภาพแวดล้อมการบริการเป็นอย่างมาก ในท่อก๊าซธรรมชาติที่สะอาดและแห้ง การตรวจสอบเสียงและภาพมาตรฐานทุกๆ 12 ถึง 18 เดือนก็เพียงพอแล้ว อย่างไรก็ตาม ในแนวรวบรวมต้นน้ำที่รุนแรงซึ่งจัดการการไหลแบบหลายเฟสที่มีฤทธิ์กัดกร่อนหรือก๊าซเปรี้ยวที่มีฤทธิ์กัดกร่อนสูง วิศวกรแนะนำให้มีการตรวจสอบทุกไตรมาสเพื่อตรวจจับสัญญาณเริ่มต้นของการสึกหรอของขอบภายในหรือรอยแตกจากความเครียดซัลไฟด์ก่อนที่จะเกิดความล้มเหลวร้ายแรง

เช็ควาล์วไม่สามารถเปิดในท่อแก๊สได้หรือไม่?

ใช่ การไม่เปิดถือเป็นความเสี่ยงด้านความปลอดภัยที่สำคัญ ซึ่งมักเกิดขึ้นเมื่อเศษต่างๆ เช่น ตะกรันจากการเชื่อมหรือทราย ติดอยู่ระหว่างแผ่นดิสก์กับเบาะนั่ง นอกจากนี้ยังสามารถเกิดขึ้นได้หากการพูดคุยภายในอย่างรุนแรงทำให้สลักบานพับหลุดออกทั้งหมด ทำให้แผ่นดิสก์ติดอยู่ในตำแหน่งเปิดอย่างถาวร การตรวจสอบแรงดันตกคร่อมตัววาล์วเป็นประจำช่วยให้ผู้ปฏิบัติงานตรวจพบโหมดความล้มเหลวนี้ตั้งแต่เนิ่นๆ
