เช็ควาล์วทำงานอย่างไรในระบบท่อ?

เช็ควาล์วทำงานโดยอัตโนมัติโดยใช้ความแตกต่างของแรงดันระหว่างด้านต้นน้ำและปลายน้ำของระบบท่อ เมื่อแรงดันต้นน้ำสูงพอที่จะเอาชนะแรงที่ปิดวาล์วไว้ องค์ประกอบปิดจะเคลื่อนออกจากเบาะนั่งและปล่อยให้ของเหลวไหลไปข้างหน้า เมื่อการไหลไปข้างหน้าช้าลง หยุด หรือเริ่มย้อนกลับ วาล์วจะปิดเพื่อป้องกันการไหลย้อนกลับ

หลักการทำงานที่เรียบง่ายนี้อธิบาย พื้นฐาน ฟังก์ชันเช็ควาล์ว : ช่วยให้ไหลในทิศทางเดียวในขณะที่จำกัดการไหลในทิศทางตรงกันข้ามโดยอัตโนมัติ

ต่างจากเกท โกลบอล หรือบอลวาล์ว ปกติเช็ควาล์วไม่จำเป็นต้องใช้พวงมาลัยมือ กระปุกเกียร์ แอคชูเอเตอร์แบบนิวแมติก หรือแอคชูเอเตอร์ไฟฟ้า ของเหลวเองจะให้แรงที่จำเป็นในการเปิดและปิดวาล์ว

อย่างไรก็ตาม การทำความเข้าใจ ว่าเช็ควาล์วทำงานอย่างไรนั้น ต้องการมากกว่าการบอกว่า 'อนุญาตให้ไหลทางเดียว' ความแตกต่างของแรงดัน ความดันแตกร้าว การเคลื่อนที่ของจาน ความเร็วการไหล พฤติกรรมการไหลย้อนกลับ การวางแนววาล์ว และความเร็วในการปิด ล้วนส่งผลต่อการทำงานของเช็ควาล์วในระบบท่อจริง

สำหรับภาพรวมที่กว้างขึ้นของประเภทวาล์ว คำศัพท์เฉพาะทาง และการใช้งาน โปรดดู คู่มือตรวจสอบวาล์วและหลักการทำงานของวาล์วทางเดียวฉบับสมบูรณ์ ของเรา.

เช็ควาล์วทำหน้าที่อะไร?

เช็ควาล์วมีงานหลักอย่างหนึ่ง:

ช่วยให้ของไหลเคลื่อนที่ไปในทิศทางที่ต้องการและป้องกันการไหลย้อนกลับที่สำคัญโดยอัตโนมัติ

ในระบบท่ออุตสาหกรรม การไหลย้อนกลับอาจทำให้เกิดปัญหาหลายประการ ได้แก่:

• การหมุนย้อนกลับของปั๊ม

• ความเสียหายต่อคอมเพรสเซอร์

• การสูญเสียแรงกดดันในกระบวนการ

• การปนเปื้อนระหว่างกระแสกระบวนการ

• ระบายน้ำกลับจากท่อยกระดับ

• การเคลื่อนไหวของของเหลวที่สะสมไว้โดยไม่พึงประสงค์

• แรงดันเพิ่มขึ้นระหว่างการไหลกลับ

• ความเสียหายต่ออุปกรณ์ต้นน้ำ

ด้วยเหตุนี้จึงมักติดตั้งเช็ควาล์วไว้ที่ปลายน้ำของปั๊ม คอมเพรสเซอร์ อุปกรณ์ในกระบวนการผลิต ระบบจัดเก็บ และสถานที่อื่นๆ ที่ต้องควบคุมการไหลย้อนกลับ

วาล์วทำงานตามความดันของระบบและการเคลื่อนที่ของของไหลมากกว่าคำสั่งของผู้ปฏิบัติงาน

สำหรับโครงการอุตสาหกรรมที่ต้องการวัสดุ ระดับแรงดัน ขนาด และโครงสร้างวาล์วที่แตกต่างกัน กลุ่ม ผลิตภัณฑ์เช็ควาล์ว ของ DIDTEK มีโซลูชั่นสำหรับการป้องกันการไหลทางเดียวและการไหลย้อนกลับในการวางท่อในกระบวนการ

เช็ควาล์วทำงานทีละขั้นตอนอย่างไร?

วงจรการทำงานสามารถแบ่งออกเป็นสี่ขั้นตอน:

1. วาล์วยังคงปิดอยู่เมื่อมีแรงดันไปข้างหน้าไม่เพียงพอ

2. แรงดันต้นน้ำจะเพิ่มขึ้นและเปิดวาล์ว

3. ของไหลไหลผ่านวาล์วเปิดในทิศทางที่ต้องการ

4. เมื่อการไหลลดลงหรือย้อนกลับ องค์ประกอบปิดจะกลับไปที่เบาะนั่ง

การทำความเข้าใจสี่ขั้นตอนนี้ทำให้หลักการทำงานมองเห็นได้ง่ายขึ้นมาก

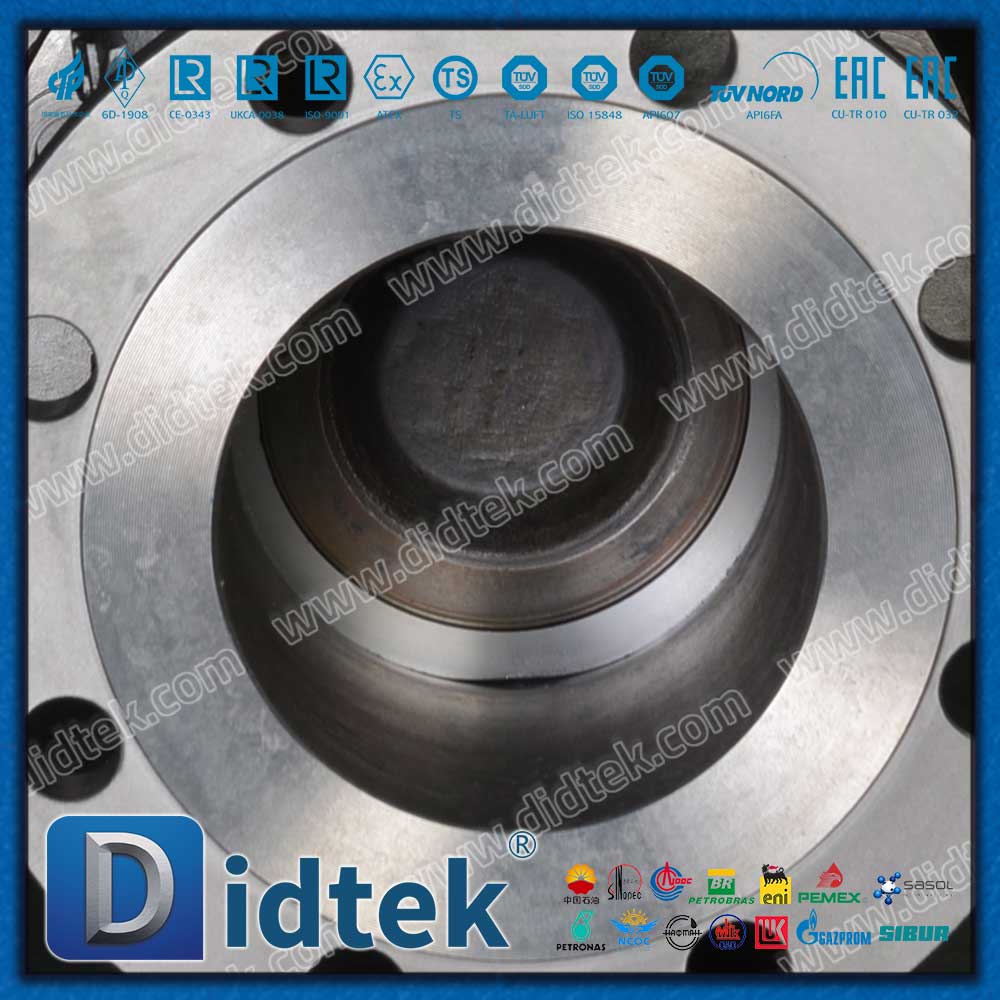

ขั้นตอนที่ 1: เช็ควาล์วเริ่มต้นในตำแหน่งปิด

เมื่อไม่มีการไหล จาน จาน บอล ลูกสูบ หรือส่วนประกอบปิดอื่นๆ โดยปกติจะวางอยู่บนหรือใกล้กับบ่าวาล์ว

การบังคับปิดอาจมาจาก:

• แรงโน้มถ่วง

• สปริง

• แรงดันปลายน้ำ

• น้ำหนักขององค์ประกอบปิด

• การรวมกันของพลังเหล่านี้

ในขั้นตอนนี้ แรงดันต้นน้ำยังสร้างแรงไม่เพียงพอที่จะเปิดวาล์ว

ความแตกต่างระหว่างแรงดันต้นน้ำและปลายน้ำจึงเป็นสิ่งสำคัญ

ขั้นตอนที่ 2: แรงดันต้นน้ำสร้างแรงเปิด

เมื่อปั๊มสตาร์ทหรือแรงดันในกระบวนการเพิ่มขึ้น แรงดันจะเกิดขึ้นที่ด้านต้นน้ำของวาล์ว

หากแรงดันต้นน้ำมากกว่าแรงดันปลายน้ำอย่างเพียงพอ แรงดันส่วนต่างที่เกิดขึ้นจะสร้างแรงบนองค์ประกอบปิด

เมื่อแรงนี้เกินแรงที่ทำให้วาล์วปิดอยู่ จาน บอล หรือจานจะเริ่มเคลื่อนออกจากเบาะ

แรงดันต่างขั้นต่ำนี้มักสัมพันธ์กับ ของวาล์ว แรงดันการแตกร้าว .

แรงดันการแคร็กไม่ได้หมายความว่าวาล์วเปิดจนสุด มันเป็นค่าความดันโดยประมาณที่องค์ประกอบปิดเริ่มเปิดเป็นครั้งแรก

ขั้นตอนที่ 3: การไหลไปข้างหน้าเปิดวาล์วเพิ่มเติม

เมื่อการไหลเพิ่มขึ้น แรงของของไหลจะเคลื่อนส่วนปิดให้ห่างจากเบาะนั่ง

การเคลื่อนไหวที่แน่นอนขึ้นอยู่กับการออกแบบวาล์ว

ตัวอย่างเช่น:

• เช็ควาล์วสวิงจะหมุนแผ่นดิสก์แบบบานพับ

• เช็ควาล์วยกจะยกแผ่นดิสก์นำทางหรือลูกสูบขึ้น

• บอลเช็ควาล์วจะเคลื่อนองค์ประกอบปิดทรงกลมออกจากที่นั่ง

• วาล์วแผ่นคู่หมุนแผ่นช่วยสปริงสองแผ่น

• เช็ควาล์วตามแนวแกนจะเคลื่อนแผ่นดิสก์ที่สปริงโหลดไปตามทิศทางการไหล

ภายใต้สภาวะการทำงานที่เหมาะสม วาล์วจะไปถึงตำแหน่งเปิดที่มั่นคงซึ่งช่วยให้ของเหลวไหลผ่านโดยมีแรงดันตกคร่อมที่ยอมรับได้

ขั้นตอนที่ 4: การไหลที่ลดลงหรือแรงดันย้อนกลับจะปิดวาล์ว

เมื่อปั๊มหยุด สภาวะท้ายน้ำเปลี่ยนแปลง หรือการไหลไปข้างหน้าเริ่มลดลง แรงที่ยึดวาล์วเปิดก็ลดลงเช่นกัน

ส่วนปิดจะเริ่มเคลื่อนไปทางเบาะนั่ง

แรงปิดอาจมาจาก: ขึ้นอยู่กับการออกแบบ

• แรงโน้มถ่วง

• แรงสปริง

• แรงดันย้อนกลับ

• โมเมนตัมของไหลย้อนกลับ

• การรวมกันของพลังเหล่านี้

เมื่อส่วนปิดสัมผัสกับบ่าวาล์ว วาล์วจะจำกัดการไหลในทิศทางตรงกันข้าม

ยิ่งการปิดนี้เกิดขึ้นเร็วและตรงเวลามากขึ้นเท่าใด การไหลย้อนกลับก็จะน้อยลงก่อนที่วาล์วจะปิด

บทบาทของความแตกต่างของแรงดันในการทำงานของเช็ควาล์ว

ความแตกต่างของแรงดันเป็นหลักการสำคัญเบื้องหลังวิธีการทำงานของเช็ควาล์ว

ความสัมพันธ์แบบง่ายที่มีประโยชน์คือ:

₁P = P₁ - P₂

ที่ไหน:

• P₁ = แรงดันต้นน้ำ

• P₂ = แรงดันปลายน้ำ

• ∆P = ความแตกต่างของแรงดันที่ขวางวาล์ว

ลักษณะการเปิดและปิดจริงยังขึ้นอยู่กับรูปทรงของวาล์ว แรงสปริง น้ำหนักส่วนประกอบปิด แรงเสียดทาน ทิศทางการติดตั้ง และความเร็วของของไหล

เมื่อแรงดันต้นน้ำสูงขึ้น

หากแรงดันต้นน้ำสร้างแรงเพียงพอที่จะเอาชนะแรงปิด วาล์วจะเปิดขึ้น

ของไหลจะไหลจากต้นน้ำไปยังปลายน้ำ

เมื่อความแตกต่างของความดันมีน้อยเกินไป

เมื่อความดันแตกต่างลดลง ของเหลวอาจไม่สามารถออกแรงมากพอที่จะทำให้วาล์วเปิดจนสุดได้อีกต่อไป

องค์ประกอบปิดเริ่มเคลื่อนไปทางเบาะนั่ง

หากวาล์วมีขนาดใหญ่เกินไปหรือความเร็วการไหลต่ำเกินไป จานอาจทำงานในตำแหน่งเปิดบางส่วนหรือไม่เสถียร

สิ่งนี้อาจทำให้:

• กระพือปีก

• พูดพล่อย

• การสัมผัสที่นั่งซ้ำๆ

• การสึกหรอเพิ่มขึ้น

• เสียงรบกวน

• อายุการใช้งานวาล์วสั้นลง

นี่เป็นเหตุผลหนึ่งที่ไม่ควรเลือกเช็ควาล์วโดยจับคู่เส้นผ่านศูนย์กลางท่อที่ระบุเท่านั้น

เมื่อความดันปลายน้ำสูงขึ้น

หากแรงดันปลายน้ำเกินแรงดันต้นน้ำ ความแตกต่างของแรงดันจะกลับด้าน

สิ่งนี้จะสร้างแรงผลักส่วนปิดไปทางเบาะนั่งและช่วยปิดวาล์วไว้

เช็ควาล์วจึงแยกด้านต้นน้ำออกจากสภาวะการไหลย้อนกลับ

แรงกดดันจากการแคร็กคืออะไร?

แรงดันการแคร็กคือแรงดันต่างขั้นต่ำที่จำเป็นในการเริ่มเปิดเช็ควาล์ว

เป็นสิ่งสำคัญอย่างยิ่งในการออกแบบที่มีสปริงโหลด เนื่องจากตัวกลางที่ไหลจะต้องสร้างแรงเพียงพอที่จะเอาชนะสปริงพรีโหลดและแรงปิดอื่นๆ

วาล์วที่มีแรงดันการแตกร้าวมากเกินไปสามารถสร้างความต้านทานโดยไม่จำเป็นในระบบที่มีแรงดันแตกต่างที่มีอยู่จำกัด

วาล์วที่มีความต้านทานการปิดต่ำมากอาจตอบสนองแตกต่างออกไปเมื่อการไหลไม่เสถียร

แรงดันในการแตกร้าวที่ถูกต้องจึงขึ้นอยู่กับปัจจัยต่างๆ เช่น:

• แรงดันของระบบที่มีอยู่

• อัตราการไหลที่ต้องการ

• ลักษณะของปั๊ม

• การวางแนววาล์ว

• ความหนาแน่นของของไหล

• การออกแบบสปริง

• คำตอบปิดที่จำเป็น

ไม่ควรสับสนระหว่างแรงดันการแคร็กกับแรงดันตกคร่อมวาล์วที่ทำงานเต็มที่

หลักการทำงานของวาล์วทางเดียว

หลักการทำงานของวาล์วทางเดียว เป็น หลักการพื้นฐานเดียวกับที่ใช้โดยเช็ควาล์ว: แรงดันต่างช่วยให้ไหลไปข้างหน้าและจำกัดการไหลย้อนกลับ

วาล์วไม่จำเป็นต้องระบุทิศทางของของไหลด้วยระบบอิเล็กทรอนิกส์หรือรับสัญญาณจากระบบควบคุม

แต่สภาพของของไหลกลับทำให้เกิดการตอบสนองทางกล

ลำดับการทำงานแบบง่ายคือ:

การทำงานแบบสั่งงานด้วยตนเองนี้คือสิ่งที่ทำให้เช็ควาล์วมีประโยชน์ในปั๊ม คอมเพรสเซอร์ สายการผลิต ระบบทำความเย็น โรงบำบัดน้ำ โรงไฟฟ้า และโรงงานน้ำมันและก๊าซ

สวิงเช็ควาล์วทำงานอย่างไร?

เช็ควาล์วแบบสวิงเป็นหนึ่งในตัวอย่างที่ชัดเจนที่สุดของการทำงานของเช็ควาล์ว

ภายในตัววาล์วจะมีแผ่นดิสก์ติดอยู่กับบานพับหรือแขนบานพับ

ระหว่างการไหลไปข้างหน้า:

1. แรงดันของของไหลกระทำต่อแผ่นดิสก์

2. แผ่นดิสก์หมุนออกจากที่นั่ง

3. ช่องทางการไหลจะเปิดขึ้น

4. ของไหลยังคงไหลผ่านวาล์ว

เมื่อความเร็วไปข้างหน้าลดลง:

1. แรงที่กดเปิดแผ่นดิสก์ไว้จะน้อยลง

2. สภาวะแรงโน้มถ่วงและแรงกดที่เปลี่ยนแปลงจะเริ่มเคลื่อนแผ่นดิสก์ไปทางเบาะนั่ง

3. แรงดันย้อนกลับสามารถเร่งการเคลื่อนที่ปิดขั้นสุดท้ายได้

4. แผ่นดิสก์สัมผัสกับเบาะนั่งและปิดกั้นการไหลย้อนกลับ

เส้นทางการไหลที่ค่อนข้างเปิดนี้สามารถให้ความต้านทานต่ำเมื่อวาล์วเปิดจนสุด

อย่างไรก็ตาม แผ่นดิสก์จะต้องหมุนไปในระยะทางหนึ่งก่อนที่จะถึงที่นั่ง ในระบบท่อที่การไหลย้อนกลับอย่างรวดเร็ว การออกแบบแบบสวิงแบบธรรมดาอาจยอมให้ความเร็วย้อนกลับพัฒนาก่อนที่จะปิดสนิท

ด้วยเหตุนี้ วิศวกรที่เลือก สวิงเช็ควาล์ว จึงควรพิจารณาความเร็วการไหลและสภาวะชั่วคราว นอกเหนือจากขนาดท่อ ระดับแรงดัน และวัสดุ

เช็ควาล์วทำอะไรเมื่อปั๊มหยุดทำงาน?

การปิดปั๊มเป็นหนึ่งในเงื่อนไขที่สำคัญที่สุดในการทำความเข้าใจการทำงานของเช็ควาล์ว

พิจารณาปั๊มที่เคลื่อนย้ายน้ำผ่านท่อ

ขณะที่ปั๊มทำงาน จะมีแรงดันต้นน้ำเพียงพอที่จะทำให้เช็ควาล์วเปิดอยู่

เมื่อปั๊มหยุด:

1. แรงดันปล่อยปั๊มเริ่มลดลง

2. ความเร็วของของไหลข้างหน้าลดลง

3. แรงที่ถือเช็ควาล์วเปิดอยู่ลดลง

4. องค์ประกอบปิดเริ่มเคลื่อนไปทางเบาะนั่ง

5. แรงดันปลายน้ำอาจเริ่มขับของเหลวไปข้างหลัง

6. เช็ควาล์วปิดเพื่อจำกัดการไหลย้อนกลับผ่านปั๊ม

หากไม่มีเช็ควาล์วทำงาน ของเหลวอาจไหลย้อนกลับผ่านปั๊มที่หยุดทำงาน

การไหลย้อนกลับอาจทำให้ปั๊มหมุนย้อนกลับ สูญเสียแรงดันในท่อ อุปกรณ์เสียหาย หรือการหยุดชะงักของกระบวนการ ทั้งนี้ขึ้นอยู่กับระบบ

เช็ควาล์วป้องกันการไหลย้อนกลับได้อย่างไร?

การไหลย้อนกลับเกิดขึ้นเมื่อของไหลเริ่มเคลื่อนที่ตรงข้ามกับทิศทางที่ต้องการ

เช็ควาล์วป้องกันสิ่งนี้โดยการสร้างสิ่งกีดขวางทางกลอัตโนมัติ

ในระหว่างการไหลไปข้างหน้าตามปกติ วาล์วจะยังคงเปิดอยู่เนื่องจากแรงดันต้นน้ำและโมเมนตัมของของไหลยึดส่วนปิดให้ห่างจากเบาะนั่ง

เมื่อแรงเหล่านั้นหายไป วาล์วก็เริ่มปิด

หากแรงดันกลับด้าน แรงดันดาวน์สตรีมจะดันส่วนปิดเข้ากับเบาะนั่งแทนที่จะบังคับให้เปิด

วาล์วจึงใช้สภาวะแรงดันย้อนกลับที่ไม่ต้องการเพื่อช่วยรักษาการปิดไว้

อย่างไรก็ตาม เช็ควาล์วไม่จำเป็นต้องป้องกันการเคลื่อนที่ย้อนกลับทุกระดับด้วยกล้องจุลทรรศน์

การไหลย้อนกลับบางอย่างอาจเกิดขึ้นในช่วงเวลาระหว่างการชะลอการไหลไปข้างหน้าและการปิดวาล์วโดยสมบูรณ์

จำนวนเงินขึ้นอยู่กับปัจจัยต่างๆ ได้แก่:

• ประเภทวาล์ว

• ปิดการเดินทาง

• มวลของแผ่นดิสก์หรือแผ่น

• แรงสปริง

• ความเร็วของของไหล

• อัตราการชะลอตัวของระบบ

• เรขาคณิตของท่อ

• ลักษณะของปั๊ม

พฤติกรรมแบบไดนามิกนี้มีความสำคัญอย่างยิ่งเมื่อประเมินค้อนน้ำ

เช็ควาล์วสามารถทำให้เกิดค้อนน้ำได้หรือไม่?

เช็ควาล์วสามารถส่งผลต่อค้อนน้ำได้หากปิดหลังจากที่มีการพัฒนาความเร็วย้อนกลับอย่างมีนัยสำคัญ

ค้อนน้ำเป็นเหตุการณ์แรงดันชั่วคราวที่เกิดจากการเปลี่ยนแปลงความเร็วของของไหลอย่างรวดเร็ว

ในระบบเช็ควาล์ว ลำดับอาจมีลักษณะดังนี้:

1. การไหลไปข้างหน้าเริ่มลดลง

2. วาล์วยังคงเปิดอยู่ในขณะที่ของเหลวชะลอตัวลง

3. ของไหลเริ่มเคลื่อนที่ถอยหลัง

4. แผ่นดิสก์หรือแผ่นเร่งความเร็วไปทางเบาะนั่ง

5. วาล์วปิดอย่างรวดเร็ว

6. ความเร็วการไหลย้อนกลับหยุดกะทันหัน

7. คลื่นแรงดันเดินทางผ่านระบบท่อ

เหตุการณ์ที่เกิดขึ้นมักถูกอธิบายว่าเป็น เช็ควาล์วสแลม.

ปัญหาไม่ใช่แค่ว่าวาล์วปิด "เร็วเกินไป"

ในหลายระบบ ปัญหาที่สำคัญกว่านั้นคือปิด ช้าเกินไป หลังจากที่มีการพัฒนาความเร็วย้อนกลับอย่างมากแล้ว

เมื่อของเหลวที่เคลื่อนที่นั้นหยุดกะทันหัน แรงดันไฟกระชากอาจรุนแรงได้

ปัจจัยใดที่เพิ่มความเสี่ยงค้อนน้ำ?

สภาวะต่างๆ ของระบบอาจเพิ่มความเสี่ยงต่อเช็ควาล์วสแลมและแรงดันไฟกระชาก

การปิดปั๊มอย่างรวดเร็ว

การสะดุดของปั๊มที่เกิดจากไฟฟ้าขัดข้องอาจทำให้การไหลช้าลงอย่างรวดเร็ว

เช็ควาล์วต้องตอบสนองอย่างเหมาะสมต่ออัตราความเร็วไปข้างหน้าหายไป

ท่อยาว

ระบบท่อแบบยาวประกอบด้วยมวลของไหลที่เคลื่อนที่ได้มากกว่า และอาจก่อให้เกิดผลกระทบชั่วคราวที่สำคัญเมื่อการไหลเปลี่ยนแปลงอย่างรวดเร็ว

ความเร็วของของไหลสูง

โดยทั่วไปความเร็วที่สูงขึ้นหมายถึงโมเมนตัมของของไหลที่มากขึ้น

การหยุดหรือการย้อนกลับของมวลที่เคลื่อนที่สามารถสร้างผลกระทบจากแรงดันชั่วคราวที่รุนแรงขึ้นได้

การออกแบบวาล์วปิดช้า

องค์ประกอบปิดที่มีมวลสูงหรือระยะเคลื่อนที่ยาวอาจยังคงเปิดอยู่ในขณะที่มีการไหลย้อนกลับ

เช็ควาล์วสวิงแบบทั่วไปอาจต้องได้รับการดูแลเป็นพิเศษในระบบถอยหลังอย่างรวดเร็วด้วยเหตุนี้

ขนาดวาล์วไม่ถูกต้อง

เช็ควาล์วขนาดใหญ่อาจไม่ถึงตำแหน่งเปิดเต็มที่ที่มั่นคงระหว่างการไหลปกติ

แผ่นดิสก์อาจกระพือปีกหรือยังคงเปิดอยู่บางส่วน ซึ่งส่งผลต่อลักษณะการสึกหรอและการปิดตัว

ค้อนเช็ควาล์วน้ำจะลดลงได้อย่างไร?

ไม่มีการออกแบบวาล์วตรวจสอบเดี่ยวที่จะกำจัดค้อนน้ำในทุกระบบท่อ

การลดความเสี่ยงเริ่มต้นด้วยการทำความเข้าใจพฤติกรรมชั่วคราวของระบบ

แนวทางที่เป็นไปได้ ได้แก่:

• การเลือกวาล์วที่มีคุณสมบัติการปิดที่เหมาะสม

• หลีกเลี่ยงการเพิ่มขนาดวาล์วโดยไม่จำเป็น

• รักษาความเร็วในการทำงานให้เพียงพอ

• ใช้การปิดแบบใช้สปริงช่วยตามความเหมาะสม

• พิจารณาการออกแบบจานคู่ จานเอียง หรือการไหลตามแนวแกนเพื่อการเปลี่ยนแปลงการไหลอย่างรวดเร็ว

• การควบคุมพฤติกรรมการสตาร์ทและหยุดปั๊ม

• การติดตั้งอุปกรณ์ควบคุมไฟกระชากเมื่อจำเป็น

• ทำการวิเคราะห์ชั่วคราวหรือไฟกระชากสำหรับระบบที่สำคัญ

วิธีการแก้ปัญหาที่ถูกต้องขึ้นอยู่กับท่อส่ง เส้นโค้งของปั๊ม คุณสมบัติของของไหล คุณลักษณะของวาล์ว ลำดับการทำงาน และรูปทรงของระบบ

ตรวจสอบการทำงานของวาล์วในระบบท่อทั่วไป

แม้ว่าหลักการทำงานจะยังคงเหมือนเดิม แต่วัตถุประสงค์ของวาล์วอาจแตกต่างกันไปตามการใช้งาน

การคายประจุของปั๊ม

เช็ควาล์วช่วยป้องกันไม่ให้ของเหลวไหลกลับผ่านปั๊มที่หยุดทำงาน

นี่คือหนึ่งในการใช้งานทางอุตสาหกรรมที่พบบ่อยที่สุด

การคายประจุของคอมเพรสเซอร์

ในระบบคอมเพรสเซอร์ วาล์วจะป้องกันไม่ให้ก๊าซปลายน้ำไหลย้อนกลับไปยังคอมเพรสเซอร์

เนื่องจากก๊าซสามารถอัดตัวได้และการเปลี่ยนแปลงของระบบสามารถเกิดขึ้นได้อย่างรวดเร็ว การตอบสนองแบบปิดจึงมีความสำคัญเป็นพิเศษ

ระบบปั๊มขนาน

เมื่อปั๊มหลายตัวปล่อยลงในเฮดเดอร์ร่วม เช็ควาล์วบนท่อจ่ายแต่ละเส้นจะช่วยป้องกันไม่ให้ปั๊มที่ทำงานบังคับของเหลวถอยหลังผ่านปั๊มที่ออฟไลน์

ระบบบำบัดน้ำ

เช็ควาล์วจะรักษาทิศทางการไหลที่ต้องการระหว่างปั๊ม ถัง อุปกรณ์บำบัด และระบบจ่ายน้ำ

ระบบน้ำหล่อเย็น

ช่วยรักษาทิศทางการไหลเวียนและปกป้องปั๊มเมื่ออุปกรณ์สตาร์ทหรือหยุด

ท่อส่งน้ำมันและก๊าซ

เช็ควาล์วสามารถป้องกันการไหลย้อนกลับที่เกิดจากการเปลี่ยนแปลงสภาวะแรงดัน การปิดปั๊ม การทำงานของคอมเพรสเซอร์ หรือการรบกวนของกระบวนการ

ระบบไอน้ำและคอนเดนเสท

เช็ควาล์วที่เลือกอย่างเหมาะสมสามารถป้องกันการเคลื่อนตัวย้อนกลับผ่านท่อไอน้ำและคอนเดนเสท

วัสดุวาล์ว การวางแนว ความดัน อุณหภูมิ และลักษณะการปิดจะต้องตรงกับบริการเฉพาะ

ควรติดตั้งเช็ควาล์วที่ไหน?

ตำแหน่งเช็ควาล์วส่งผลต่อการทำงาน

ตำแหน่งทั่วไป ได้แก่ :

• ปลายน้ำของปั๊ม

• ปลายน้ำของคอมเพรสเซอร์

• ที่จุดเชื่อมต่อสาขา

• ระหว่างโซนความกดดันต่างๆ

• ในรถไฟอุปกรณ์คู่ขนาน

• โดยที่แรงโน้มถ่วงอาจทำให้เกิดการระบายน้ำกลับได้

• ที่ร้านค้าอุปกรณ์กระบวนการที่เลือก

ลูกศรที่ทำเครื่องหมายไว้บนตัววาล์วจะต้องชี้ไปในทิศทางที่ต้องการให้ไหลไปข้างหน้า

การวางแนวการติดตั้งต้องเป็นไปตามข้อกำหนดของการออกแบบวาล์วเฉพาะด้วย

ไม่ใช่ทุกเช็ควาล์วที่ทำงานอย่างถูกต้องในทุกแนวนอนหรือแนวตั้ง

ตัวอย่างเช่น กลไกการปิดตามแรงโน้มถ่วงอาจมีพฤติกรรมแตกต่างออกไปในท่อแนวตั้งมากกว่าวาล์วเสริมด้วยสปริง

ตรวจสอบคำแนะนำในการติดตั้งของผู้ผลิตทุกครั้งก่อนการทดสอบเดินเครื่อง

เหตุใดความเร็วการไหลจึงมีความสำคัญ

ความเร็วการไหลมีผลอย่างมากต่อประสิทธิภาพของเช็ควาล์ว

ข้อผิดพลาดทั่วไปคือการเลือกเช็ควาล์วตามขนาดเส้นที่กำหนดเท่านั้น

สมมติว่ามีการติดตั้งวาล์วขนาดใหญ่ในท่อซึ่งมีอัตราการไหลจริงค่อนข้างต่ำ

ของไหลอาจไม่สร้างแรงมากพอที่จะยึดส่วนปิดให้อยู่ในตำแหน่งเปิดสุดที่มั่นคง

แต่วาล์วอาจเปิดบางส่วนแทน

ซึ่งอาจส่งผลให้:

• การเคลื่อนไหวของแผ่นดิสก์ไม่เสถียร

• พูดพล่อย

• บานพับหรือไกด์สึกหรอ

• ความเสียหายต่อที่นั่ง

• เสียงรบกวน

• การสูญเสียแรงดันเพิ่มขึ้น

• ความล้มเหลวของวาล์วก่อนวัยอันควร

การเลือกเช็ควาล์วที่ถูกต้องจึงต้องคำนึงถึงอัตราการไหลและความเร็วในการทำงาน ไม่ใช่แค่เส้นผ่านศูนย์กลางของท่อเท่านั้น

เหตุใดแรงดันตกจึงมีความสำคัญ

เช็ควาล์วทุกตัวจะสร้างความต้านทานต่อการไหล

แรงดันตกคร่อมขึ้นอยู่กับปัจจัยต่างๆ เช่น:

• โครงสร้างวาล์ว

• เส้นทางการไหลภายใน

• ตำแหน่งดิสก์

• อัตราการไหล

• ความหนาแน่นของของไหล

• ขนาดวาล์ว

• ระดับการเปิด

เช็ควาล์วแบบสวิงที่มีเส้นทางการไหลค่อนข้างเปิดสามารถสร้างโปรไฟล์การสูญเสียแรงดันที่แตกต่างจากเช็ควาล์วลิฟต์ ซึ่งของเหลวจะต้องเปลี่ยนทิศทางผ่านตัวถัง

แรงดันตกคร่อมที่ต่ำกว่าสามารถลดความต้องการพลังงานในการสูบได้ แต่การสูญเสียแรงดันเป็นเพียงเกณฑ์การคัดเลือกเดียวเท่านั้น

วาล์วที่มีความต้านทานต่ำมากแต่ประสิทธิภาพการปิดแบบไดนามิกต่ำอาจไม่เหมาะสำหรับระบบที่มีการกลับตัวของการไหลอย่างรวดเร็ว

วิศวกรจึงต้องสร้างสมดุลระหว่างประสิทธิภาพไฮดรอลิกกับการตอบสนองการปิดและการป้องกันระบบ

จะเกิดอะไรขึ้นถ้าเช็ควาล์วล้มเหลว?

เช็ควาล์วทำงานล้มเหลวอาจเกิดขึ้นได้ทั้งในทิศทางเปิดหรือปิด

วาล์วเปิดค้าง

หากส่วนปิดไม่สามารถกลับคืนสู่เบาะนั่งได้ อาจเกิดการไหลย้อนกลับได้

สาเหตุที่เป็นไปได้ ได้แก่:

• เศษซาก

• การสึกหรอภายใน

• ส่วนประกอบบานพับหัก

• สปริงเสียหาย

• เงินฝาก

• การกัดกร่อน

• การติดตั้งไม่ถูกต้อง

วาล์วติดอยู่ปิด

หากองค์ประกอบปิดไม่สามารถเปิดได้ การไหลไปข้างหน้าตามปกติสามารถลดลงหรือถูกบล็อกได้อย่างสมบูรณ์

สาเหตุที่เป็นไปได้ ได้แก่:

• แรงดันต่างไม่เพียงพอ

• แรงสปริงมากเกินไป

• เงินฝาก

• ความเสียหายทางกล

• การกัดกร่อน

• การวางแนวไม่ถูกต้อง

การพูดคุยของวาล์ว

การเปิดและปิดที่ไม่เสถียรซ้ำๆ อาจบ่งบอกถึง:

• ความเร็วการไหลไม่เพียงพอ

• การเลือกวาล์วขนาดใหญ่

• สภาพการทำงานที่แปรผันสูง

• การไหลปั่นป่วน

• ตำแหน่งการติดตั้งที่ไม่เหมาะสม

การพูดคุยอาจสร้างความเสียหายให้กับเบาะ บานพับ รางนำ สปริง และส่วนประกอบภายในอื่นๆ เมื่อเวลาผ่านไป

เบาะนั่งรั่ว

วาล์วปิดอาจทำให้เกิดการรั่วไหลย้อนกลับมากเกินไป หากพื้นผิวซีลเสียหายหรือปนเปื้อน

สภาพเบาะนั่ง ความดันแตกต่าง การออกแบบวาล์ว และเกณฑ์การยอมรับการรั่วไหล ล้วนส่งผลต่อประสิทธิภาพการซีล

วิธีการเลือกเช็ควาล์วที่ทำงานได้อย่างถูกต้อง

เช็ควาล์วที่ดีที่สุดไม่ได้เป็นเพียงวาล์วที่มีระดับแรงดันสูงสุดหรือทางไหลที่ใหญ่ที่สุดเท่านั้น

เพื่อการทำงานที่เชื่อถือได้ ให้ประเมิน:

ของเหลวปฏิบัติการ

พิจารณา:

• ของเหลวหรือก๊าซ

• ความหนาแน่น

• ความหนืด

• การกัดกร่อน

• เนื้อหาที่เป็นของแข็ง

• ความสะอาด

สภาพการไหล

กำหนด:

• อัตราการไหลปกติ

• อัตราการไหลขั้นต่ำ

• อัตราการไหลสูงสุด

• ความเร็วที่คาดหวัง

• ความเสถียรของการไหล

สภาวะความดัน

ประเมิน:

• แรงดันใช้งานปกติ

• แรงดันการออกแบบสูงสุด

• แรงดันย้อนกลับขั้นปลายน้ำ

• แรงดันต่างที่มีอยู่

• คาดว่าจะมีแรงกดดันชั่วคราว

อุณหภูมิ

วัสดุตัวถัง อุปกรณ์ตกแต่ง สปริง เบาะนั่ง และวัสดุซีลจะต้องมีความเหมาะสมตลอดช่วงอุณหภูมิการทำงาน

การวางแนวการติดตั้ง

ตรวจสอบว่าวาล์วได้รับการอนุมัติสำหรับแนวนอน แนวตั้งขึ้น แนวตั้งลง หรือทิศทางอื่นๆ

การตอบสนองแบบไดนามิก

สำหรับปั๊ม คอมเพรสเซอร์ และท่อวิกฤต ให้พิจารณาว่าการไหลจะช้าลงหรือย้อนกลับได้เร็วแค่ไหน

วาล์วที่ทำงานได้ดีระหว่างการทำงานในสภาวะคงตัวอาจมีพฤติกรรมแตกต่างออกไปในระหว่างการปิดเครื่อง

ข้อกำหนดการเชื่อมต่อและการบำรุงรักษา

พิจารณา:

• หน้าแปลน

• เวเฟอร์

• ก้นเชื่อม

• ซ็อกเก็ตเชื่อม

• การเชื่อมต่อแบบเกลียว

ประเมินความสามารถในการเข้าถึง ข้อกำหนดในการตรวจสอบ และช่วงเวลาการบำรุงรักษาที่คาดหวังด้วย

เช็ควาล์วกับวาล์วแยก: เหตุใดหลักการทำงานจึงแตกต่าง

เช็ควาล์วไม่ควรใช้แทนวาล์วแยกแบบทั่วไป

โดยทั่วไปแล้ววาล์วประตู โกลปวาล์ว วาล์วปีกผีเสื้อ หรือบอลวาล์วจะถูกเคลื่อนย้ายโดยเจตนา:

• วงล้อมือ

• คันโยก

• กล่องเกียร์

• ตัวกระตุ้นแบบนิวแมติก

• ตัวกระตุ้นไฮดรอลิก

• แอคชูเอเตอร์ไฟฟ้า

เช็ควาล์วจะตอบสนองต่อสภาวะของของไหลโดยอัตโนมัติ

ซึ่งหมายความว่าผู้ปฏิบัติงานไม่ได้ควบคุมเวลาเปิดหรือปิดที่แน่นอนโดยตรงระหว่างการทำงานปกติ

พฤติกรรมของมันขึ้นอยู่กับปฏิสัมพันธ์ระหว่างกลไกวาล์วและระบบท่อ

ความแตกต่างดังกล่าวมีความสำคัญอย่างยิ่งเมื่อวิเคราะห์เหตุการณ์ชั่วคราว

คำถามที่พบบ่อย

เช็ควาล์วทำงานอย่างไร?

เช็ควาล์วจะเปิดขึ้นเมื่อแรงดันต้นน้ำเพียงพอสร้างแรงดันส่วนต่างไปข้างหน้าผ่านวาล์ว เมื่อการไหลไปข้างหน้าลดลงหรือย้อนกลับ แรงโน้มถ่วง แรงสปริง แรงดันย้อนกลับ หรือการรวมกันของแรงเหล่านี้จะเคลื่อนส่วนปิดไปทางเบาะนั่งและป้องกันการไหลย้อนกลับ

เช็ควาล์วทำหน้าที่อะไร?

เช็ควาล์วช่วยให้ของเหลวไหลไปในทิศทางที่ต้องการในขณะที่จำกัดการไหลในทิศทางตรงกันข้ามโดยอัตโนมัติ วัตถุประสงค์หลักคือการป้องกันการไหลย้อนกลับสำหรับปั๊ม คอมเพรสเซอร์ อุปกรณ์ในกระบวนการ ท่อ และส่วนประกอบอื่นๆ ของระบบ

ฟังก์ชั่นเช็ควาล์วหลักคืออะไร?

ฟังก์ชั่นเช็ควาล์วหลักคือการป้องกันการไหลย้อนกลับโดยอัตโนมัติ สิ่งนี้สามารถปกป้องอุปกรณ์ ป้องกันการระบายน้ำกลับ รักษาการแยกระหว่างโซนแรงดัน และลดความเสี่ยงของการหมุนย้อนกลับผ่านปั๊มหรือคอมเพรสเซอร์ ทั้งนี้ขึ้นอยู่กับระบบ

เช็ควาล์วต้องใช้ไฟฟ้าหรือไม่?

ไม่ เช็ควาล์วธรรมดาเป็นแบบสั่งงานเอง ใช้ความแตกต่างของความดัน แรงของไหล แรงโน้มถ่วง แรงสปริง หรือแรงดันย้อนกลับเพื่อเปิดและปิด

แรงดันเท่าใดในการเปิดเช็ควาล์ว?

วาล์วจะเริ่มเปิดเมื่อแรงดันส่วนต่างต้นน้ำถึงปลายน้ำเพียงพอที่จะเอาชนะแรงที่ยึดองค์ประกอบปิดไว้ได้ เกณฑ์การเปิดเริ่มต้นนี้มักเกี่ยวข้องกับแรงดันการแตกร้าว

เช็ควาล์วสามารถหยุดการไหลย้อนกลับทั้งหมดได้หรือไม่?

เช็ควาล์วที่ทำงานอย่างถูกต้องได้รับการออกแบบมาเพื่อจำกัดการไหลย้อนกลับเมื่อปิดแล้ว อย่างไรก็ตาม การเคลื่อนที่ของของไหลย้อนกลับบางอย่างอาจเกิดขึ้นแบบไดนามิกก่อนที่จะปิดสนิท และการรั่วไหลของบ่าที่อนุญาตนั้นขึ้นอยู่กับการออกแบบวาล์วและข้อกำหนดในการทดสอบที่เกี่ยวข้อง

เช็ควาล์วสามารถทำให้เกิดค้อนน้ำได้หรือไม่?

เช็ควาล์วสามารถทำให้เกิดค้อนน้ำได้หากมีความเร็วย้อนกลับที่สำคัญเกิดขึ้นก่อนที่วาล์วจะปิด เมื่อส่วนประกอบปิดไปถึงเบาะนั่งและหยุดน้ำมันไหลกลับกะทันหัน จะสามารถสร้างคลื่นแรงดันผ่านระบบท่อได้

ทำไมเช็ควาล์วถึงมีเสียงพูดพล่อยๆ?

การพูดคุยอาจเกิดขึ้นได้เมื่อมีการไหลไม่เพียงพอหรือไม่เสถียรในการยึดส่วนประกอบปิดให้อยู่ในตำแหน่งเปิดที่มั่นคง ขนาดใหญ่เกินไป ความเร็วต่ำ ความปั่นป่วน หรือสภาวะการทำงานที่เปลี่ยนแปลงอย่างรวดเร็วเป็นปัจจัยทั่วไป

บทสรุป

เช็ควาล์วทำงานอย่างไรในระบบท่อ ?

หลักการพื้นฐานคือความแตกต่างของแรงดัน

เมื่อแรงดันต้นน้ำและแรงไหลไปข้างหน้าเพียงพอ วาล์วจะเปิดโดยอัตโนมัติ เมื่อความแตกต่างของความดันลดลง การไหลหยุด หรือแรงดันปลายน้ำทำให้การไหลย้อนกลับ องค์ประกอบปิดจะเคลื่อนไปทางเบาะนั่งและปิดเส้นทางการไหลย้อนกลับ

วงจรอัตโนมัตินั้นให้ พื้นฐาน ฟังก์ชันเช็ควาล์ว ของการป้องกันการไหลทางเดียวและการไหลย้อนกลับ

อย่างไรก็ตาม ในระบบอุตสาหกรรมจริง ประสิทธิภาพของวาล์วขึ้นอยู่กับหลักการเปิดและปิดพื้นฐานมากกว่ามาก แรงดันแคร็ก ความเร็วการไหล ขนาดของวาล์ว ระยะยุบตัวของวาล์ว แรงสปริง การวางแนวการติดตั้ง ความเร็วไหลย้อนกลับ และภาวะชั่วครู่ของระบบ ล้วนส่งผลต่อการทำงานของวาล์วอย่างมีประสิทธิผล

สำหรับการใช้งานปั๊ม คอมเพรสเซอร์ น้ำ พลังงาน สารเคมี และน้ำมันและก๊าซที่สำคัญ การเลือกเช็ควาล์วจึงควรพิจารณาทั้งการไหลในสภาวะคงตัว และสิ่งที่จะเกิดขึ้นเมื่อระบบสตาร์ท หยุด หรือเปลี่ยนแปลงสภาพการทำงานกะทันหัน

การทำความเข้าใจไดนามิกเหล่านี้ช่วยให้วิศวกรเลือกวาล์วที่ไม่เพียงแต่ป้องกันการไหลย้อนกลับเท่านั้น แต่ยังทำงานได้อย่างน่าเชื่อถือ ลดการสูญเสียแรงดันที่ไม่จำเป็น และลดความเสี่ยงที่จะเกิดความเสียหายต่อวาล์วกระแทกและค้อนน้ำ
