เกทวาล์ว 2-1/2 นิ้ว: ขนาด พิกัดแรงดัน และคู่มือการเลือก

การรั่วไหลของระบบที่ตรวจไม่พบทำให้ความสามารถในการทำกำไรของโรงงานคุณหมดไปอย่างเงียบๆ หรือไม่? ส่วนประกอบแยกขนาดกลางทำหน้าที่เป็นผู้เฝ้าประตูที่สำคัญของการดำเนินงานไปป์ไลน์ แต่ทีมบำรุงรักษามักจะมองข้ามสิ่งเหล่านี้ไปจนกระทั่งเกิดภัยพิบัติร้ายแรง การเลือกกลไกที่ไม่ถูกต้องทำให้เกิดอันตรายด้านความปลอดภัยขั้นรุนแรง การปนเปื้อนต่อสิ่งแวดล้อม และการหยุดทำงานที่มีราคาแพง ในทางตรงกันข้าม ขนาดที่เหมาะสมและข้อกำหนดเฉพาะของวัสดุที่แม่นยำช่วยลดความเสี่ยงเหล่านี้ได้จริง

ในคู่มือทางเทคนิคที่ครอบคลุมนี้ เราจะแจกแจงขนาดที่แน่นอน พิกัดระดับแรงดัน และตัวเลือกด้านโลหะวิทยา ในตอนท้ายของโพสต์นี้ คุณจะมีความรู้ที่สามารถนำไปปฏิบัติได้ซึ่งจำเป็นในการเลือกหน่วยปิดที่เชื่อถือได้สูงซึ่งปรับแต่งให้เหมาะกับสภาพแวดล้อมการควบคุมของไหลของคุณโดยเฉพาะ

ประเด็นสำคัญ

• มาตรฐานด้านขนาด: ขนาดทางกายภาพและส่วนต่อประสานของหน่วย 2-1/2 นิ้วได้รับการควบคุมโดย ASME B16.10 สำหรับขนาดแบบเห็นหน้ากันอย่างเคร่งครัด และ ASME B16.5 สำหรับข้อกำหนดเฉพาะของหน้าแปลน สิ่งนี้ทำให้มั่นใจได้ถึงความสามารถในการแลกเปลี่ยนกันทั่วโลกระหว่างการอัพเกรดโรงงาน
• ระดับแรงดัน: ส่วนประกอบท่อเหล่านี้ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงตามพิกัดแรงดันเฉพาะ สิ่งที่น่าสังเกตมากที่สุดคือ ASME Class 150, Class 300 และ Class 600 แต่ละประเภทสอดคล้องกับแรงดันใช้งานสูงสุดที่อนุญาตที่แตกต่างกัน
• การเลือกใช้วัสดุ: อายุการใช้งานของอุปกรณ์ขึ้นอยู่กับโลหะวิทยาเป็นอย่างมาก ตัวเลือกต่างๆ เช่น เหล็กกล้าคาร์บอนหล่อ ASTM A216 WCB, เหล็กกล้าไร้สนิม CF8M และเหล็กหลอมเป็นตัวกำหนดขีดจำกัดทางความร้อนและความทนทานต่อสารเคมี
• ประเภทของลิ่มและก้าน: นักออกแบบระบบจะต้องเลือกระหว่างสกรูด้านนอกและแบบแอกสำหรับการระบุตำแหน่งด้วยภาพ หรือก้านแบบไม่ขึ้นสำหรับพื้นที่ขนาดกะทัดรัด นอกจากนี้ จะต้องเลือกเวดจ์แบบแข็งหรือแบบยืดหยุ่นตามความแปรปรวนทางความร้อน
• การใช้งานหลัก: หน่วยเหล่านี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการแยกเปิดหรือปิดอย่างเต็มที่ ไม่ได้ออกแบบมาเพื่อควบคุมการไหล การควบคุมคันเร่งอย่างรวดเร็วทำให้เกิดโพรงอากาศอย่างรุนแรงและเบาะนั่งเสียหาย

วาล์วประตูขนาด 2-1/2 นิ้วคืออะไร?

วาล์วแยกขนาด 2-1/2 นิ้วเป็นอุปกรณ์เคลื่อนที่เชิงเส้นที่ได้รับการออกแบบมาเพื่ออนุญาตหรือหยุดการไหลของของไหลภายในระบบท่อ การกำหนดขนาด 2-1/2 นิ้วหมายถึงขนาดท่อที่กำหนด ในระบบเมตริก ค่านี้แปลเป็น Diamètre Nominal ของ DN65 ส่วนประกอบขนาดกลางนี้ให้ความสมดุลที่เหมาะสมที่สุดระหว่างความสามารถในการไหลและขนาดพื้นที่ ทำให้เป็นสิ่งที่ขาดไม่ได้ในการควบคุมของไหลทางอุตสาหกรรมสมัยใหม่

กลไกพื้นฐานเกี่ยวข้องกับก้านเกลียวที่เชื่อมต่อกับวงล้อจักรหรือแอคชูเอเตอร์อัตโนมัติ เมื่อผู้ปฏิบัติงานหมุนวงล้อจักร ก้านจะแปลแรงหมุนนี้เป็นการเคลื่อนที่เชิงเส้น การดำเนินการนี้จะยกหรือลดประตูรูปลิ่ม ในตำแหน่งเปิดสุด ประตูจะหดกลับเข้าไปในฝากระโปรงจนสุด ดังนั้นเส้นทางการไหลจึงไม่มีสิ่งกีดขวางโดยสิ้นเชิง ส่งผลให้แรงดันตกน้อยที่สุดและป้องกันความปั่นป่วน ซึ่งเป็นลักษณะที่เป็นประโยชน์อย่างมากในการรักษาประสิทธิภาพท่อโดยรวม

ลองนึกภาพสายส่งน้ำแรงดันสูงในเขตเทศบาลหรือโรงงานแปรรูปสารเคมีที่พลุกพล่าน ในสถานการณ์เหล่านี้ การแยกส่วนของไปป์ไลน์เฉพาะเพื่อการบำรุงรักษาตามปกติโดยไม่ต้องปิดโรงงานทั้งหมดถือเป็นสิ่งสำคัญ วิศวกรภาคสนามใช้ วาล์วประตูอุตสาหกรรม เหล่านี้อย่างมาก ในโรงกลั่นน้ำมันและก๊าซ ระบบน้ำเย็นเชิงพาณิชย์ และโรงงานผลิตไฟฟ้าที่จำเป็นต้องมีความสามารถในการปิดเครื่องที่แข็งแกร่งและไม่มีการรั่วไหล

ขนาดมาตรฐานของเกทวาล์ว 2 1/2

เมื่อวางแผนผังการวางท่อ ข้อมูลมิติที่แม่นยำไม่สามารถต่อรองได้ ขนาดทางกายภาพที่ไม่ตรงกันสามารถทำให้เกิดความเค้นของท่ออย่างรุนแรง การวางแนวทางกลไม่ตรง และความล้มเหลวของโครงสร้างในที่สุดบนพื้นโรงงาน

มิติแบบเผชิญหน้า

มิติแบบหันหน้าเข้าหากันแสดงถึงระยะห่างที่แน่นอนระหว่างหน้าแปลนทางเข้าและทางออก การวัดนี้ได้รับมาตรฐานภายใต้ ASME B16.10 ช่วยให้มั่นใจได้ว่าวาล์วจากผู้ผลิตหลายรายสามารถสับเปลี่ยนกันได้อย่างราบรื่น คุณไม่จำเป็นต้องเปลี่ยนเค้าโครงการวางท่อที่มีอยู่เมื่อเปลี่ยนยูนิตเก่า

หมายเหตุ: ขนาดใช้กับโครงแบบปลายหน้าแปลนและแบบเชื่อมชน ตรวจสอบการวัดที่แม่นยำเสมอด้วยแบบทางเทคนิคของผู้ผลิตก่อนการผลิต

ขนาดหน้าแปลน ASME B16.5

สำหรับการเชื่อมต่อปลายหน้าแปลน เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางวงกลมโบลต์ และแม่แบบการเจาะต้องเป็นไปตามมาตรฐาน ASME B16.5 อย่างเคร่งครัด สิ่งนี้รับประกันได้ว่าตัวเครื่องจะยึดเข้ากับหน้าแปลนท่อที่อยู่ติดกันอย่างสมบูรณ์ การจับคู่ที่สมบูรณ์แบบช่วยรักษาซีลที่ปลอดภัยและป้องกันการรั่วซึมภายใต้แรงกดดันที่รุนแรง

ส่วนสูงและน้ำหนักโดยรวม

ความสูงโดยรวมจะแตกต่างกันอย่างมากขึ้นอยู่กับการออกแบบก้านภายใน รุ่นสกรูและแอกด้านนอกต้องมีระยะห่างเหนือศีรษะมาก เนื่องจากก้านจะยกขึ้นเหนือวงล้อจักรระหว่างการทำงาน ในทางตรงกันข้าม ก้านไม่ขึ้นจะรักษาความสูงคงที่ ทำให้เป็นตัวเลือกที่เหนือกว่าสำหรับการติดตั้งใต้ดินหรือชั้นวางท่อแนวตั้งที่คับแคบ

นอกจากนี้ น้ำหนักยังมีความสัมพันธ์โดยตรงกับความหนาแน่นของวัสดุและความหนาของชั้นความดันอีกด้วย เหล็กหล่อมาตรฐานคลาส 150 ขนาด 2-1/2 นิ้วอาจมีน้ำหนักประมาณ 45 ปอนด์ อย่างไรก็ตาม รุ่นเหล็กหล่อคลาส 600 สามารถมีน้ำหนักเกิน 100 ปอนด์ได้อย่างง่ายดาย เนื่องจากมีผนังตัวถังที่หนากว่า ซึ่งจำเป็นต้องมีไอน้ำแรงดันสูงหรือไฮโดรคาร์บอน

พิกัดแรงดันและขีดจำกัดอุณหภูมิ

การทำความเข้าใจเกณฑ์ความดันและอุณหภูมิถือเป็นข้อกำหนดด้านความปลอดภัยขั้นพื้นฐาน การผลักดันระบบให้เกินขีดจำกัดที่กำหนดอาจเสี่ยงต่อความล้มเหลวทางกลและอันตรายต่อสิ่งแวดล้อมอย่างรุนแรง

คลาสความดัน ASME

ในการปฏิบัติงานด้านวิศวกรรมในอเมริกาเหนือ อุปกรณ์แยกจะถูกจัดประเภทตามคลาสแรงดัน ASME สำหรับหน่วยขนาด 2-1/2 นิ้ว คลาสนี้หมายถึงแรงดันที่ไม่กระแทกสูงสุดที่อนุญาตซึ่งร่างกายสามารถทนได้ที่อุณหภูมิแวดล้อมตั้งแต่ -20 ถึง 100 องศาฟาเรนไฮต์

• คลาส 150: โดยทั่วไปพิกัดสำหรับ 285 psi ที่อุณหภูมิแวดล้อมสำหรับเหล็กกล้าคาร์บอน เหมาะสำหรับระบบน้ำ ลม และไอน้ำแรงดันต่ำ
• คลาส 300: พิกัดประมาณ 740 psi ที่อุณหภูมิแวดล้อม ใช้กันทั่วไปในกระบวนการแปรรูปสารเคมีทางอุตสาหกรรมและการใช้งานน้ำมันกลางน้ำ
• คลาส 600: พิกัดสูงถึง 1,480 psi ออกแบบมาโดยเฉพาะสำหรับท่อส่งน้ำมันและก๊าซแรงดันสูง และท่อไอน้ำสำหรับผลิตกระแสไฟฟ้า
• คลาส 800: มักเกี่ยวข้องกับการออกแบบเหล็กฟอร์จขนาดกะทัดรัด พิกัด 1,975 psi ใช้ในสภาพแวดล้อมที่มีแรงดันสูงมากและมีรูขนาดเล็ก

พิกัดแรงดันเมตริก

สำหรับโครงการระหว่างประเทศที่เป็นไปตามมาตรฐานยุโรปหรือ ISO ความจุแรงดันจะแสดงเป็นแรงดันที่กำหนด ซึ่งระบุแรงดันสูงสุดในหน่วยบาร์ที่อุณหภูมิห้อง PN10 และ PN16 เทียบเท่ากับคลาส 150 โดยประมาณ ซึ่งใช้กันอย่างแพร่หลายในการใช้งานเชิงพาณิชย์ ในขณะเดียวกัน PN40 ก็เทียบเคียงได้กับคลาส 300 ซึ่งใช้ในสภาพแวดล้อมทางอุตสาหกรรมที่หนักกว่าซึ่งต้องการการกักเก็บที่แข็งแกร่ง

การให้คะแนนความดัน-อุณหภูมิ

ตามมาตรฐาน ASME B16.34 ความจุแรงดันของวาล์วจะแปรผกผันกับอุณหภูมิของตัวกลางของไหล เมื่ออุณหภูมิสูงขึ้น ความต้านทานแรงดึงของโลหะจะลดลง ดังนั้นจึงลดแรงดันในการทำงานที่ปลอดภัยสูงสุดลง ตัวอย่างเช่น วาล์วเหล็กกล้าคาร์บอนคลาส 150 ที่พิกัด 285 psi ที่ 100 องศาฟาเรนไฮต์ จะเห็นแรงดันสูงสุดที่อนุญาตจะดิ่งลงเหลือประมาณ 170 psi เมื่ออุณหภูมิของตัวกลางสูงถึง 500 องศาฟาเรนไฮต์ วิศวกรจะต้องดูแผนภูมิพิกัดอุณหภูมิความดันเฉพาะสำหรับเกรดวัสดุที่แน่นอนเสมอ เพื่อให้มั่นใจในการทำงานที่ปลอดภัยภายใต้สภาวะความร้อนสูงสุด

ตัวเลือกวัสดุสำหรับวาล์วประตูขนาด 2-1/2 นิ้ว

ความสมบูรณ์ของโครงสร้างและความเข้ากันได้ทางเคมีของกลไกควบคุมของไหลใดๆ ถูกกำหนดโดยโลหะวิทยา การเลือกวัสดุที่ถูกต้องจะช่วยป้องกันการสึกหรอก่อนเวลาอันควร การกัดกร่อนของกัลวานิก และความล้มเหลวทางกลอย่างกะทันหัน

สแตนเลส

เกรดสเตนเลส โดยหลักๆ คือ ASTM A351 CF8 และ CF8M มีความต้านทานต่อการเกิดออกซิเดชันและการโจมตีทางเคมีเป็นพิเศษ การเติมโมลิบดีนัมใน CF8M ช่วยเพิ่มความต้านทานต่อการกัดกร่อนแบบรูพรุนและการกัดกร่อนตามรอยแยกในสภาพแวดล้อมที่อุดมด้วยคลอไรด์ได้อย่างมาก สิ่งเหล่านี้เป็นตัวเลือกมาตรฐานสำหรับการแปรรูปอาหารและเครื่องดื่ม การผลิตยา และกลุ่มกรดที่มีฤทธิ์กัดกร่อนสูงซึ่งความบริสุทธิ์ของของไหลเป็นสิ่งสำคัญยิ่ง

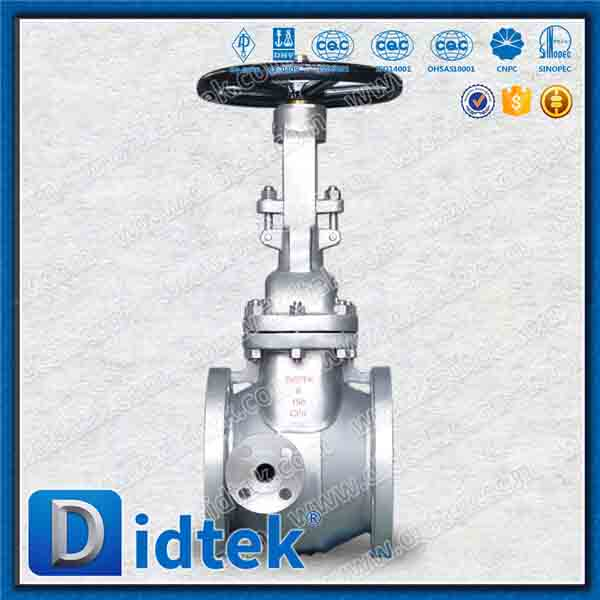

โดยเฉพาะอย่างยิ่งสำหรับของเหลวที่มีความหนืดสูง เช่น แอสฟัลต์เหลวหรือเรซินหนักที่แข็งตัวที่อุณหภูมิห้อง วิศวกรมักจะระบุ วาล์วประตูแจ็คเก็ตความร้อนที่ทำจากสแตนเล ส การออกแบบพิเศษนี้ช่วยให้ไอน้ำหรือน้ำมันร้อนไหลเวียนรอบๆ ตัววาล์ว รักษาอุณหภูมิของตัวกลางและป้องกันการอุดตันภายใน

หล่อเหล็กกล้าคาร์บอนและเหล็กหลอม

เหล็กกล้าคาร์บอนหล่อ โดยเฉพาะ ASTM A216 WCB ทำหน้าที่เป็นตัวขับเคลื่อนของอุตสาหกรรมปิโตรเคมีและการกลั่น ให้ความต้านทานแรงดึงสูงและประสิทธิภาพที่ยอดเยี่ยมในสภาพแวดล้อมที่มีอุณหภูมิสูงถึง 800 องศาฟาเรนไฮต์ สำหรับการใช้งานที่ต้องการความหนาแน่นของโครงสร้างที่เหนือกว่าและความต้านทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างรุนแรง แนะนำให้ใช้เหล็กกล้าคาร์บอนหลอม ASTM A105

เหล็กหล่อและเหล็กดัด

เหล็กหล่อ ASTM A126 และเหล็กดัด ASTM A536 เป็นวัสดุที่คุ้มต้นทุนสูง เหมาะสำหรับการใช้งานที่มีแรงดันต่ำและไม่กัดกร่อน เหล็กดัดมีความทนทานต่อแรงกระแทกและความยืดหยุ่นได้ดีกว่าเมื่อเทียบกับเหล็กหล่อสีเทามาตรฐาน วัสดุเหล่านี้มีส่วนสำคัญในการจ่ายน้ำในเขตเทศบาล การจัดการน้ำเสีย และเครือข่ายน้ำเย็นเชิงพาณิชย์

รูปแบบการออกแบบที่สำคัญที่ต้องพิจารณา

นอกเหนือจากมิติและโลหะวิทยาแล้ว เรขาคณิตภายในยังกำหนดคุณลักษณะด้านประสิทธิภาพและความเหมาะสมสำหรับสภาพแวดล้อมการปฏิบัติงานเฉพาะอีกด้วย

ก้านที่เพิ่มขึ้นกับก้านที่ไม่เพิ่มขึ้น

ด้วยการกำหนดค่าสกรูภายนอกและแอก เกลียวของก้านจะอยู่ด้านนอกตัวเครื่อง เพื่อแยกออกจากตัวกลางของเหลว เมื่อวงล้อหมุน ก้านจะสูงขึ้น ทำให้มองเห็นสถานะของวาล์วได้ชัดเจน การออกแบบนี้จำเป็นในระบบป้องกันอัคคีภัย ในทางกลับกัน ก้านที่ไม่ขึ้นจะมีเกลียวสัมผัสกับของเหลว ประตูจะเคลื่อนขึ้นไปบนก้านโดยที่ก้านไม่เคลื่อนที่ในแนวตั้ง ทำให้จำเป็นสำหรับการติดตั้งที่มีข้อจำกัดด้านพื้นที่แนวตั้งที่เข้มงวด

ลิ่มแข็งกับลิ่มที่ยืดหยุ่น

ลิ่มตันคือโลหะชิ้นเดียวที่มีความแข็งและเรียบง่าย แม้ว่าจะมีความทนทานสูง แต่ก็ไวต่อการยึดเกาะด้วยความร้อน นี่เป็นปรากฏการณ์ที่ความผันผวนของอุณหภูมิสูงทำให้ร่างกายหดตัวรอบลิ่ม ทำให้แทบจะเปิดไม่ได้เลย เพื่อแก้ไขปัญหานี้ ลิ่มที่ยืดหยุ่นจะถูกกลึงด้วยร่องขอบซึ่งช่วยให้พื้นผิวเบาะนั่งเคลื่อนไหวได้อย่างอิสระเล็กน้อย ความยืดหยุ่นนี้ชดเชยการขยายตัวเนื่องจากความร้อนและการบิดเบือนของท่อ

การนั่งแบบยืดหยุ่นเทียบกับการนั่งแบบโลหะ

ในการออกแบบที่นั่งแบบยืดหยุ่น ลิ่มถูกห่อหุ้มอย่างสมบูรณ์ด้วยอีลาสโตเมอร์ เช่น ยาง EPDM หรือ NBR เมื่อปิด ยางจะบีบอัดกับก้นแบนของตัวเครื่อง ทำให้เกิดซีลกันฟองที่สมบูรณ์แบบซึ่งเหมาะสำหรับน้ำสะอาด การออกแบบที่วางด้วยโลหะมีหน้าสัมผัสระหว่างโลหะกับโลหะด้วยเครื่องจักรที่มีความแม่นยำ แม้ว่าอาจไม่ได้มีการปิดผนึกแบบฟองอากาศอย่างสมบูรณ์ แต่ก็จำเป็นสำหรับตัวกลางที่มีอุณหภูมิสูง ไอน้ำ และของเหลวที่มีฤทธิ์กัดกร่อนที่จะทำลายยางอย่างรวดเร็ว

สิ้นสุดการเชื่อมต่อสำหรับวาล์วประตู 2 1/2

วิธีการรวมจะส่งผลต่อเวลาในการติดตั้ง ความสามารถในการบำรุงรักษา และความสมบูรณ์ของการรั่วไหลของระบบโดยรวม

หน้าแปลนสิ้นสุด

การเชื่อมต่อแบบหน้าแปลนเป็นประเภทปลายที่แพร่หลายมากที่สุดสำหรับส่วนประกอบทางอุตสาหกรรมขนาดกลาง มีลักษณะเป็นขอบแบนหรือขอบยกที่ยึดเข้ากับหน้าแปลนท่อที่เข้ากัน โดยมีปะเก็นอัดอยู่ระหว่างหน้าแปลน ช่วยให้ติดตั้งได้รวดเร็วและถอดประกอบบำรุงรักษาได้ง่ายโดยไม่ต้องตัดท่อ แบ่งตามประเภทหน้า เช่น Raised Face สำหรับใช้ในอุตสาหกรรมมาตรฐาน และ Ring-Type Joint สำหรับการใช้งานปิโตรเลียมแรงดันสูง

เชื่อมซ็อกเก็ตและเชื่อมชน

การเชื่อมต่อแบบเชื่อมให้ความสมบูรณ์ของโครงสร้างในระดับสูงสุดและประสิทธิภาพการรั่วไหลเป็นศูนย์ ด้วยการเชื่อมแบบซ็อกเก็ต ท่อจะถูกแทรกเข้าไปในพื้นที่ปิดภาคเรียนก่อนที่จะทำการเชื่อมเนื้อ ด้วยการเชื่อมแบบชน ปลายจะถูกเอียงเพื่อให้เข้ากับความหนาของท่อ และใช้การเชื่อมแบบเจาะเต็ม การเชื่อมต่อแบบเชื่อมชนไม่สามารถต่อรองได้ในสภาพแวดล้อมที่มีแรงดันสูงและมีอุณหภูมิสูง เช่น การผลิตกระแสไฟฟ้า

แนวโน้มอุตสาหกรรม: วิวัฒนาการของเทคโนโลยีวาล์วขนาดกลาง

การวิเคราะห์ตลาดล่าสุดเกี่ยวกับระบบควบคุมของไหลเผยให้เห็นการเปลี่ยนแปลงที่เห็นได้ชัดเจนในวิธีที่โรงงานจัดหาและปรับใช้ส่วนประกอบแยกขนาดกลาง กฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดมากขึ้น โดยเฉพาะอย่างยิ่งที่เกี่ยวข้องกับการปล่อยก๊าซเรือนกระจกจากโรงงานอุตสาหกรรม กำลังผลักดันผู้จัดการให้ละทิ้งการออกแบบบรรจุภัณฑ์แบบเดิมๆ ปัจจุบัน มีความต้องการหน่วยที่ได้รับการรับรองมาตรฐานการปล่อยมลพิษต่ำที่เข้มงวด เช่น API 624 และ ISO 15848-1 เพิ่มมากขึ้น โรงงานต่างๆ กำลังอัปเกรดสายการผลิตขนาด 2-1/2 นิ้วของตนเป็นระบบการบรรจุแบบไลฟ์โหลดที่ใช้กราไฟท์ ซึ่งรับประกันว่าการรั่วไหลของสารประกอบอินทรีย์ระเหยง่ายเป็นศูนย์

นอกจากนี้ การบูรณาการเซ็นเซอร์ Internet of Things ระดับอุตสาหกรรมกำลังเปลี่ยนจากความหรูหราไปสู่ข้อกำหนดพื้นฐานในภาคส่วนที่สำคัญ ในขณะที่พวงมาลัยแบบแมนนวลแบบมาตรฐานยังคงเป็นหัวใจหลักของการแยกท่อออก ผู้ปฏิบัติงานที่มีความคิดก้าวหน้ากำลังปรับปรุงส่วนประกอบเหล่านี้ให้มากขึ้นด้วยแอคทูเอเตอร์ไฟฟ้าอัจฉริยะและอุปกรณ์ตรวจสอบเสียง แนวทางเชิงรุกนี้ช่วยให้ทีมบำรุงรักษาสามารถตรวจจับรอยรั่วระดับไมโครหรือการจับกับความร้อนได้นานก่อนที่จะลุกลามไปสู่การระเบิดอย่างเต็มรูปแบบ และปรับต้นทุนตลอดอายุการใช้งานของโครงสร้างพื้นฐานให้เหมาะสมในที่สุด

คู่มือการเลือกทีละขั้นตอน: วิธีเลือกวาล์วที่เหมาะสม

การเลือกหน่วยที่ถูกต้องจำเป็นต้องได้รับการประเมินอย่างเข้มงวดเกี่ยวกับพื้นฐานการปฏิบัติงานไปป์ไลน์ของคุณ การคาดเดามักส่งผลให้เกิดความล้มเหลวของโครงสร้างหรือการย่อยสลายทางเคมี เพื่อป้องกันสิ่งนี้ ทีมจัดซื้อควรร่วมมือกับ ผู้ผลิตวาล์วที่เชื่อถือได้ เพื่อปรับข้อกำหนดทางเทคนิคให้สอดคล้องกับคำสั่งของโครงการ ปฏิบัติตามกรอบยุทธศาสตร์นี้:

ระบุลักษณะของสื่อ

คุณสมบัติทางกายภาพและเคมีของของไหลเป็นตัวกำหนดวัสดุตัวถังและโครงร่างที่นั่งที่ต้องการ สำหรับของเหลวสะอาด เช่น น้ำในชุมชน โครงสร้างเหล็กดัดที่มีลิ่มแบบยืดหยุ่นช่วยให้ซีลมีความคุ้มค่า อย่างไรก็ตาม ตัวทำละลายที่มีฤทธิ์กัดกร่อนต้องการเหล็กกล้าไร้สนิมเกรดสูงเพื่อป้องกันการเกิดรูพรุนภายใน ในขณะที่ไอน้ำอุณหภูมิสูงต้องใช้เหล็กกล้าคาร์บอนที่มีการหันหน้าไปทางแข็งแบบ Stellite ระหว่างโลหะกับโลหะ

กำหนดความดันและอุณหภูมิของระบบ

แมปแรงดันและอุณหภูมิในการทำงานสูงสุดของระบบกับตารางพิกัด ASME B16.34 หากระบบของคุณทำงานที่ 250 psi ที่อุณหภูมิแวดล้อม หน่วย Class 150 ก็เพียงพอแล้ว แต่หากระบบเดียวกันนั้นเพิ่มขึ้นถึง 600 องศาฟาเรนไฮต์ แรงกดดันในการทำงานที่ยอมรับได้จะลดลงอย่างมาก ทำให้จำเป็นต้องอัปเกรดเป็นคลาส 300 เพื่อรักษาอัตรากำไรจากการปฏิบัติงานที่ปลอดภัย

ประเมินข้อจำกัดเชิงพื้นที่และการดำเนินการ

วัดพื้นที่การติดตั้งทางกายภาพ หากจำกัดระยะห่างเหนือศีรษะ ให้ระบุการออกแบบก้านไม่ขึ้น หากจำเป็นต้องมีการตรวจสอบสถานะของวาล์วด้วยสายตาสำหรับโปรโตคอลความปลอดภัยจากระยะไกล ให้เลือกการกำหนดค่าสกรูภายนอกและแอก

ตรวจสอบมาตรฐานอุตสาหกรรมและการรับรอง

ตรวจสอบให้แน่ใจว่าอุปกรณ์ที่คุณเลือกสอดคล้องกับการรับรองโครงการที่จำเป็น โดยทั่วไปแล้ว การใช้งานด้านน้ำมันและก๊าซจะต้องเป็นไปตามมาตรฐาน API 600 หรือ API 602 ในขณะที่โครงการน้ำในเขตเทศบาลต้องการใบรับรอง AWWA C509 หรือ C515 NACE MR0175 จำเป็นสำหรับสภาพแวดล้อมก๊าซเปรี้ยวที่มีไฮโดรเจนซัลไฟด์ เพื่อป้องกันการแตกร้าวจากความเครียดซัลไฟด์

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา

แม้แต่อุปกรณ์คุณภาพสูงที่สุดก็ยังอาจเสียหายก่อนเวลาอันควรหากอยู่ภายใต้เทคนิคการติดตั้งที่ไม่เหมาะสมหรือตารางการบำรุงรักษาที่ละเลย

ก่อนการติดตั้งต้องล้างระบบท่อให้สะอาดหมดจด ตะกรันจากการเชื่อม สนิม และเศษการก่อสร้างที่ติดอยู่ระหว่างลิ่มและที่นั่งในระหว่างการปิดครั้งแรกจะทำให้เกิดรอยเปื้อนถาวรและการรั่วไหลทันที เมื่อทำการขันการเชื่อมต่อแบบหน้าแปลน ต้องตรวจสอบให้แน่ใจเสมอว่าหน้าแปลนท่อที่อยู่ติดกันนั้นอยู่ในแนวเดียวกันอย่างสมบูรณ์ ห้ามใช้โครงเหล็กหนักเพื่อดึงท่อที่ไม่ตรงแนวเข้าหากัน เนื่องจากจะทำให้เกิดความเครียดจากการดัดงออย่างรุนแรง ควรขันโบลต์ให้แน่นเท่าๆ กันโดยใช้ประแจทอร์คที่ปรับเทียบแล้วในรูปแบบดาวฤกษ์เพื่อให้แน่ใจว่ามีการบีบอัดปะเก็นสม่ำเสมอ

จากมุมมองของการบำรุงรักษา การดูแลตามปกติจะช่วยยืดอายุการใช้งาน ก้านเกลียวของก้านแบบยกสูงควรทำความสะอาดอย่างสม่ำเสมอและหล่อลื่นด้วยจาระบีอุตสาหกรรมที่มีอุณหภูมิสูง ผู้ปฏิบัติงานต้องตรวจสอบต่อมบรรจุเป็นระยะ หากตรวจพบการรั่วไหลเล็กน้อย ให้ขันน็อตต่อมให้แน่นขึ้นทีละน้อย การขันแน่นเกินไปจะทำให้เกิดแรงเสียดทานมากขึ้น ทำให้หมุนวงล้อจักรได้ยาก และทำให้การสึกหรอของบรรจุภัณฑ์เร็วขึ้น สุดท้ายนี้ หน่วยที่ยังคงอยู่ในตำแหน่งคงที่เป็นระยะเวลานานควรปิดสนิทและเปิดอย่างน้อยปีละสองครั้งเพื่อป้องกันไม่ให้ลิ่มยึดเนื่องจากการสะสมของตะกรัน

บทสรุป

การเลือกยูนิตแยกขนาด 2-1/2 นิ้วที่ถูกต้องถือเป็นขั้นตอนสำคัญในการรับรองความปลอดภัยและประสิทธิภาพของระบบในระยะยาว คุณต้องจับคู่ระดับความดัน โลหะวิทยา และการออกแบบก้านอย่างระมัดระวังกับการใช้งานของไหลเฉพาะของคุณ ตรวจสอบขนาดมาตรฐานแบบเห็นหน้ากันเสมอก่อนเริ่มกระบวนการผลิตไปป์ไลน์ของคุณ เพื่อหลีกเลี่ยงความล่าช้าในการติดตั้งที่มีค่าใช้จ่ายสูง

ด้วยการลงทุนในส่วนประกอบคุณภาพสูงที่ผลิตขึ้นตามมาตรฐาน API และ ASME ที่เข้มงวด และการปฏิบัติตามโปรโตคอลการบำรุงรักษาที่เข้มงวด คุณจะยืดอายุการใช้งานของโครงสร้างพื้นฐานทางอุตสาหกรรมของคุณได้อย่างมาก หากโรงงานของคุณประสบปัญหาการรั่วไหลซ้ำๆ หรือคุณกำลังวางแผนอัปเกรดระบบครั้งใหญ่ อย่าลังเลที่จะ ติดต่อผู้เชี่ยวชาญด้านวาล์ว เพื่อรับการตรวจสอบทางเทคนิคที่ครอบคลุมและโซลูชันการจัดซื้อที่ปรับแต่งให้เหมาะกับโรงงานของคุณ

คำถามที่พบบ่อย

ฉันสามารถใช้เกทวาล์วขนาด 2-1/2 นิ้วเพื่อควบคุมการไหลได้หรือไม่

ไม่ อุปกรณ์เหล่านี้ได้รับการออกแบบมาโดยเฉพาะเพื่อวัตถุประสงค์ในการแยกส่วนแบบเปิดหรือปิดโดยสมบูรณ์ การพยายามใช้มันเพื่อควบคุมหรือควบคุมการไหลจะบังคับให้ของไหลความเร็วสูงชนกับลิ่มที่ลดลงบางส่วน สิ่งนี้ทำให้เกิดการสั่นสะเทือนอย่างรุนแรง การเกิดโพรงอากาศ และการกัดเซาะของลวดบนพื้นผิวที่นั่งอย่างรวดเร็ว ภายในระยะเวลาอันสั้น หน่วยจะสูญเสียความสามารถในการปิดผนึกโดยสิ้นเชิง สำหรับการปรับการไหล ให้ระบุโกลปวาล์วหรือวาล์วควบคุมแทน

มิติแบบหันหน้าเข้าหากันของเกทวาล์วหน้าแปลนคลาส 150 2-1/2 นิ้วคือเท่าใด

ตามเกณฑ์ความคลาดเคลื่อนในการผลิตที่เข้มงวดที่กำหนดโดย ASME B16.10 ขนาดมาตรฐานแบบหันหน้าเข้าหากันสำหรับวาล์วหน้าแปลนขนาดท่อปกติขนาด 2-1/2 นิ้วในคลาส 150 โดยทั่วไปจะอยู่ที่ 7.50 นิ้วหรือ 190.5 มม. มิติข้อมูลนี้ใช้กับหน้าแปลนหน้ายกและหน้าแปลนแบนโดยเฉพาะ อ้างอิงแบบอ้างอิงโยงแบบวิศวกรรมที่แน่นอนที่จัดทำโดยผู้ผลิตเสมอก่อนที่จะประดิษฐ์แกนม้วนท่อ

DN65 หมายถึงอะไรเมื่อเทียบกับวาล์วประตู 2 1/2

DN ย่อมาจาก Diamètre Nominal ซึ่งเป็นการกำหนดหน่วยเมตริกที่ใช้เป็นหลักในมาตรฐานการวางท่อของยุโรปและนานาชาติ เช่น ISO และ DIN DN65 เป็นหน่วยเมตริกที่เทียบเท่ากับขนาดท่อที่กำหนด 2-1/2 นิ้ว เมื่อซื้อทั่วโลก อุปกรณ์ DN65 จะใช้ได้กับท่อขนาด 2-1/2 นิ้ว แต่คุณยังคงต้องตรวจสอบว่ามาตรฐานการเจาะหน้าแปลนตรงกับโครงสร้างพื้นฐานที่มีอยู่ของคุณหรือไม่

ฉันจะรู้ได้อย่างไรว่าฉันต้องการวาล์วประตูแบบนั่งยืดหยุ่นหรือแบบนั่งโลหะ

ตัวเลือกขึ้นอยู่กับตัวกลางของไหลและอุณหภูมิในการทำงานทั้งหมด การออกแบบที่นั่งแบบยืดหยุ่นใช้ลิ่มที่หุ้มด้วยยางทั้งหมด เป็นตัวเลือกมาตรฐานสำหรับน้ำสะอาดและอากาศอัดที่มีอุณหภูมิต่ำกว่า 180 องศาฟาเรนไฮต์ เนื่องจากยางถูกบีบอัดเพื่อให้การปิดผนึกที่ไร้ที่ติ ดีไซน์ที่นั่งโลหะโดดเด่นด้วยเหล็กกลึงหรือวงแหวนทองแดงที่กลึงอย่างแม่นยำ จำเป็นสำหรับอุณหภูมิสูง ไอน้ำ ไฮโดรคาร์บอน และของเหลวที่มีฤทธิ์กัดกร่อนที่อาจละลายหรือฉีกขาดซีลยางได้ง่าย

ค่าสัมประสิทธิ์การไหล Cv สำหรับวาล์วประตูขนาด 2-1/2 นิ้วเป็นเท่าใด

ค่าสัมประสิทธิ์การไหลหรือที่เรียกว่า Cv วัดปริมาตรของน้ำในหน่วยแกลลอนต่อนาทีที่จะไหลผ่านวาล์วที่เปิดเต็มที่โดยมีแรงดันลดลง 1 psi สำหรับวาล์วประตูมาตรฐานขนาด 2-1/2 นิ้วแบบเต็มพอร์ต โดยทั่วไปค่า Cv จะอยู่ระหว่าง 280 ถึง 320 ค่าสัมประสิทธิ์ที่สูงเป็นพิเศษนี้สะท้อนถึงเส้นทางการไหลที่ไม่มีสิ่งกีดขวางของการออกแบบ ทำให้มีประสิทธิภาพสูงในการลดการสูญเสียแรงดันในเครือข่ายท่อส่ง

ควรเปลี่ยนวาล์วประตูอุตสาหกรรมขนาด 2-1/2 นิ้วบ่อยแค่ไหน?

อายุการใช้งานของยูนิตแยกส่วนทางอุตสาหกรรมขึ้นอยู่กับสภาพแวดล้อมการทำงาน การกัดกร่อนของตัวกลาง และความถี่ในการบำรุงรักษาเป็นอย่างมาก ในระบบน้ำสะอาดของเทศบาล หน่วยเหล็กดัดคุณภาพสูงจะมีอายุการใช้งาน 20 ถึง 30 ปี อย่างไรก็ตาม ในกระบวนการทางเคมีที่รุนแรงหรือการใช้ไอน้ำอุณหภูมิสูง ส่วนประกอบภายในอาจจำเป็นต้องสร้างใหม่หรือเปลี่ยนใหม่ทั้งหมดทุกๆ 5 ถึง 10 ปี การปั่นจักรยานเป็นประจำและการบรรจุต่อมต้นกำเนิดใหม่จะช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก
