วาล์วปีกผีเสื้อ 6 นิ้ว: ขนาด ประเภท พิกัดแรงดัน และคู่มือการเลือก

ต้องการการควบคุมการไหลที่แม่นยำในระบบท่อของคุณหรือไม่? การค้นหาสมดุลที่เหมาะสมระหว่างรอยเท้าทางกายภาพและความสามารถในการไหลถือเป็นความท้าทายที่วิศวกรด้านโรงงานจำนวนมากต้องเผชิญในแต่ละวัน วาล์ว ปีกผีเสื้อขนาด 6 นิ้ว เป็นทางออกที่ดีที่สุด โดยทำหน้าที่เป็นตัวขับเคลื่อนที่สำคัญในโครงสร้างพื้นฐานทางอุตสาหกรรมสมัยใหม่ ไม่ว่าคุณจะจัดการการจ่ายน้ำในเขตเทศบาล การจัดการกับสารเคมีที่มีฤทธิ์รุนแรง หรือควบคุมแก๊สแรงดันสูง วาล์วขนาดเฉพาะนี้จะมอบประสิทธิภาพของเหลวที่ยอดเยี่ยม

ในคู่มือทางเทคนิคนี้ เราจะสำรวจกลไกหลักของอุปกรณ์แยกส่วนเหล่านี้ เราจะแจกแจงขนาดมาตรฐาน การกำหนดค่าโครงสร้าง และพิกัดแรงดันที่แน่นอน ด้วยการทำความเข้าใจพารามิเตอร์ทางวิศวกรรมเหล่านี้ ผู้จัดการฝ่ายจัดซื้อและผู้ออกแบบท่อจึงสามารถตัดสินใจโดยใช้ข้อมูลรอบด้านได้ การเลือกที่เหมาะสมช่วยให้มั่นใจในความปลอดภัยในการปฏิบัติงานในระยะยาวและลดการหยุดทำงานของการบำรุงรักษาที่มีค่าใช้จ่ายสูง

บัตเตอร์ฟลายวาล์วขนาด 6 นิ้วคืออะไร และทำงานอย่างไร

วิศวกรสิ่งอำนวยความสะดวกพึ่งพาอุปกรณ์นี้เป็นอุปกรณ์ควบคุมการไหลหลัก ควบคุม ควบคุม หรือแยกการไหลของของไหลผ่านท่อได้อย่างมีประสิทธิภาพ หน่วยนี้ทำงานเป็น วาล์วโรตารีแบบหมุนสี่ รอบ ซึ่งหมายความว่าการหมุนเพลาควบคุมอย่างง่าย 90 องศาจะหมุนเวียนแผ่นดิสก์จากเปิดจนสุดจนถึงปิดสนิท

จากจุดยืนด้านการปฏิบัติงาน ช่างกลต้องอาศัยองค์ประกอบหลักสี่ประการ ซึ่งรวมถึงตัววาล์วที่ทนทาน ดิสก์ภายในขนาด 6 นิ้ว ก้านป้องกันการระเบิดตรงกลาง และพื้นผิวที่นั่งที่ยืดหยุ่น เมื่อระบบอัตโนมัติเปิดท่อ แผ่นดิสก์จะหมุนขนานกับการไหลของของไหล สิ่งนี้ทำให้ตัวกลางผ่านเข้าไปในรูโดยมีความต้านทานทางอุทกพลศาสตร์น้อยที่สุด ผลที่ตามมาคือระบบประสบกับแรงดันตกเล็กน้อย เมื่อปิด แผ่นดิสก์จะตั้งฉากกับการไหลอย่างเคร่งครัด อัดแน่นกับเบาะเพื่อป้องกันการรั่วซึม การเคลื่อนที่แบบหมุนตรงไปตรงมานี้ช่วยลดการสึกหรอทางกลไกได้อย่างมากเมื่อเทียบกับวาล์วประตูหรือโกลปแบบดั้งเดิม

เนื่องจากมีขนาด DN150 อุปกรณ์นี้จึงใช้งานได้ดีสำหรับกระบวนการทางอุตสาหกรรมที่หลากหลาย มีรูภายในที่ใหญ่เพียงพอสำหรับการถ่ายโอนของเหลวในปริมาณมากแต่ยังคงมีขนาดกะทัดรัดอย่างน่าทึ่ง ในทางปฏิบัติ คุณมักจะพบว่าหน่วยเหล่านี้ติดตั้งในเครือข่ายการจ่ายน้ำของเทศบาล โรงบำบัดน้ำเสียสำหรับงานหนัก และระบบทำความเย็น HVAC เชิงพาณิชย์

แนวโน้มอุตสาหกรรมปัจจุบันในข้อมูลจำเพาะของวาล์ว

การวิเคราะห์แนวโน้มท่ออุตสาหกรรมในปัจจุบันเผยให้เห็นการเปลี่ยนแปลงที่สำคัญในแนวทางปฏิบัติด้านข้อกำหนด สิ่งอำนวยความสะดวกกำลังให้ความสำคัญกับมาตรฐานการปล่อยก๊าซเรือนกระจกเป็นศูนย์ที่เข้มงวดมากขึ้นเพื่อให้เป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมสมัยใหม่ เป็นผลให้วิศวกรระบบท่อกำลังย้ายออกจากวาล์วการเคลื่อนที่เชิงเส้นแบบเดิม ในทางกลับกัน มีการผลักดันอุตสาหกรรมขนาดใหญ่ไปสู่การออกแบบออฟเซ็ตสามชั้นที่ยึดด้วยโลหะ แม้กระทั่งสำหรับการใช้งานแรงดันระดับกลางก็ตาม การเปลี่ยนแปลงนี้ไม่เพียงแต่ลดขนาดทางกายภาพของเครือข่ายการวางท่อเท่านั้น แต่ยังช่วยลดต้นทุนการบำรุงรักษาระยะยาวลงอย่างมากด้วยกลไกที่นั่งที่ปราศจากการเสียดสี การบูรณาการการกระตุ้นอัจฉริยะกำลังกลายเป็นมาตรฐาน ช่วยให้ผู้ปฏิบัติงานตรวจสอบสุขภาพวาล์วและแรงบิดเอาต์พุตแบบเรียลไทม์จากห้องควบคุมส่วนกลาง

ขนาดมาตรฐานและความเข้ากันได้ของหน้าแปลน

เมื่อทีมวิศวกรออกแบบโครงร่างการวางท่อที่ซับซ้อน มิติแบบเผชิญหน้าจะทำหน้าที่เป็นตัวชี้วัดเชิงพื้นที่ที่สำคัญ การวัดนี้กำหนดความกว้างทางกายภาพของตัววาล์ว จะกำหนดจำนวนระยะห่างที่ต้องการระหว่างหน้าแปลนท่อทั้งสองที่อยู่ติดกันในระหว่างขั้นตอนการติดตั้ง

สำหรับเครื่องขนาด 6 นิ้ว ขนาดแบบหันหน้าเข้าหากันจะถูกควบคุมโดยมาตรฐานวิศวกรรมสากลอย่างเคร่งครัด เพื่อรับประกันความสามารถในการสับเปลี่ยนแบบสากล มาตรฐานที่มีการอ้างอิงอย่างกว้างขวางที่สุดคือ API 609 ภายใต้ API 609 Category A ซึ่งครอบคลุมวาล์วศูนย์กลางมาตรฐาน ขนาดหันหน้าโดยทั่วไปจะอยู่ที่ 2.12 นิ้วหรือ 54 มิลลิเมตร สำหรับประเภท B ซึ่งครอบคลุมการออกแบบออฟเซ็ตประสิทธิภาพสูง โดยทั่วไปมิติของโครงสร้างจะกว้างกว่าเพื่อรองรับรูปทรงของก้านออฟเซ็ต การยึดมั่นในมิติมาตรฐานเหล่านี้ทำให้มั่นใจได้ว่าช่างเทคนิคการบำรุงรักษาสามารถเปลี่ยนโครงสร้างพื้นฐานที่เก่าแล้วได้อย่างราบรื่น โดยไม่ต้องตัดหรือแก้ไขไปป์ไลน์ที่มีอยู่

เพื่อให้มั่นใจถึงการเชื่อมต่อที่ปลอดภัยภายใต้แรงกดดัน อุปกรณ์จะต้องเข้ากันได้อย่างสมบูรณ์กับหน้าแปลนท่อ หน่วยมาตรฐานได้รับการผลิตขึ้นเพื่อให้สอดคล้องกับมาตรฐานหน้าแปลนระดับโลกที่โดดเด่น ซึ่งรวมถึง ASME B16.5 Class 150 และ Class 300 ควบคู่ไปกับ European EN 1092-1 PN10 และ PN16 การทำความเข้าใจรูปแบบรูโบลต์ถือเป็นสิ่งสำคัญอย่างยิ่งสำหรับการจัดซื้อ ตัวอย่างเช่น หน้าแปลน ANSI Class 150 ขนาด 6 นิ้วมีเส้นผ่านศูนย์กลางวงกลมโบลต์มาตรฐานที่ 9.5 นิ้ว และต้องใช้โบลต์แปดตัวพอดีเพื่อให้ได้แรงจับยึดที่สม่ำเสมอ

การกำหนดค่าโครงสร้าง: ประเภทเวเฟอร์และตัวดึง

การออกแบบตัวถังที่คุณเลือกมีผลโดยตรงต่อวิธีการติดตั้งและบำรุงรักษาเครื่อง เค้าโครงการวางท่อจำนวนมากใช้ การกำหนดค่า สไตล์ Wafer เพื่อประหยัดพื้นที่และลดน้ำหนัก การออกแบบนี้ได้รับการออกแบบทางวิศวกรรมมาเป็นพิเศษเพื่อให้ประกบโดยตรงระหว่างหน้าแปลนท่อสองอันขนานกัน แทนที่จะใช้เม็ดมีดแบบเกลียว มันต้องใช้โบลต์หน้าแปลนยาวทั้งหมดซึ่งพาดผ่านขอบด้านนอกทั้งหมดของตัววาล์ว ท่อที่อยู่ติดกันจะบีบอัดเข้าด้วยกันเพื่อยึดตัวเครื่องให้เข้าที่อย่างแน่นหนา

ข้อได้เปรียบหลักของการกำหนดค่านี้คือความคุ้มค่าโดยธรรมชาติ เป็นเรื่องง่ายเป็นพิเศษสำหรับช่างเทคนิคคนเดียวในการติดตั้งในพื้นที่แคบ อย่างไรก็ตาม เหมาะอย่างยิ่งสำหรับการควบคุมการไหลแบบอินไลน์แบบมาตรฐาน เนื่องจากอุปกรณ์ถูกยึดไว้โดยการบีบอัดของหน้าแปลนทั้งสองข้าง ทีมบำรุงรักษาจึงไม่สามารถถอดท่อปลายน้ำออกเพื่อซ่อมแซมได้ในขณะที่ด้านต้นน้ำยังคงอยู่ภายใต้ความกดดัน

ในทางตรงกันข้าม บริการทางตันแบบสองทิศทางต้องใช้แนวทางที่แตกต่างออกไป วาล์ว มี แบบ Lug ตัวเชื่อมแบบต๊าปสำหรับงานหนักที่ยื่นออกมารอบปริมณฑลของการหล่อทั้งหมด แทนที่จะใช้สลักเกลียวยาวที่ทอดข้ามวาล์ว หน้าแปลนท่อแต่ละอันที่อยู่ติดกันจะถูกยึดอย่างอิสระเข้ากับตัวเชื่อมแบบเกลียวโดยตรงโดยใช้สกรูฝาครอบแต่ละตัว ความแตกต่างเชิงโครงสร้างนี้ทำให้เกิดข้อได้เปรียบในการดำเนินงานที่สำคัญ เจ้าหน้าที่ซ่อมบำรุงสามารถลดแรงดันและปลดสลักท่อปลายน้ำได้อย่างปลอดภัย ในขณะที่ระบบต้นน้ำยังคงมีแรงดันเต็มที่ หน่วยเหล่านี้จำเป็นสำหรับการใช้งานขั้นสุดท้ายและระบบที่ต้องการการบำรุงรักษาดาวน์สตรีมบ่อยครั้ง

การออกแบบออฟเซ็ต: แบบศูนย์กลางเทียบกับประสิทธิภาพสูง

การกำหนดค่าที่แพร่หลายที่สุดสำหรับการใช้งานมาตรฐานทางอุตสาหกรรมคือการออกแบบออฟเซ็ตเป็นศูนย์ ในรุ่นที่มีศูนย์กลางร่วมกันเหล่านี้ ก้านควบคุมจะอยู่ตรงกลางตรงกลางของจานเบรกอย่างสมบูรณ์ ตัวแผ่นดิสก์มีศูนย์กลางอยู่ภายในรูภายในอย่างสมบูรณ์

การออกแบบแบบดั้งเดิมนี้อาศัยเบาะนั่งอีลาสโตเมอร์ที่ยืดหยุ่นอย่างมากเพื่อสร้างการรบกวนที่แน่นหนา เมื่อผู้ปฏิบัติงานปิดสายการผลิต ขอบด้านนอกของจานจะบีบอัดเบาะยางหนาเพื่อให้แน่ใจว่าไม่มีการรั่วซึม การออกแบบแบบรวมศูนย์กลางมีประสิทธิภาพสูงและคุ้มค่าในเชิงเศรษฐกิจ ยังคงเป็นตัวเลือกมาตรฐานสำหรับตัวกลางแรงดันต่ำ เช่น น้ำดื่มของเทศบาล อากาศอัดในโรงงาน และของเหลว HVAC พื้นฐาน

เมื่ออุณหภูมิของกระบวนการสูงขึ้นอย่างมากหรือแรงกดดันภายในเกินขีดจำกัดทางกายภาพของเบาะยาง วิศวกรระบบท่อจึงหันมาใช้การออกแบบออฟเซ็ตที่มีประสิทธิภาพสูง ในการกำหนดค่าออฟเซ็ตคู่ ก้านจะถูกขยับไปด้านหลังแผ่นดิสก์และดันไปข้างหนึ่งเล็กน้อย รูปทรงเฉพาะนี้ทำให้เกิดการทำงานของลูกเบี้ยว โดยจะดึงแผ่นดิสก์ออกจากที่นั่งทันทีเมื่อเปิดออก ซึ่งจะช่วยลดแรงเสียดทานลงอย่างมาก ช่วยยืดอายุการใช้งานของเบาะนั่ง และช่วยให้เครื่องสามารถรองรับแรงกดดันที่สูงขึ้นได้สูงสุดถึง ANSI Class 300

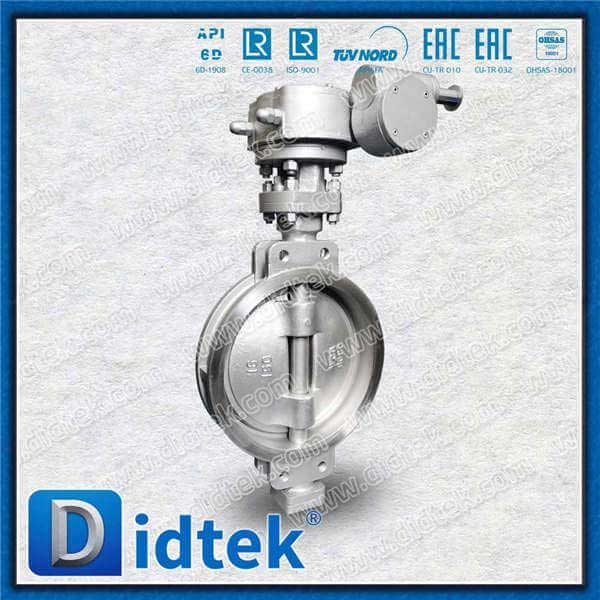

สำหรับสภาวะที่รุนแรง การกำหนดค่าออฟเซ็ตสามชั้นจะเพิ่มรูปทรงเบาะนั่งทรงกรวย การออกแบบนี้ช่วยลดการเสียดสีระหว่างแผ่นดิสก์และเบาะนั่ง หน่วยเหล่านี้ใช้ที่นั่งเคลือบโลหะต่อโลหะ สามารถแยกสารที่มีการรั่วไหลเป็นศูนย์ได้อย่างไร้ที่ติในไอน้ำร้อนยวดยิ่งความร้อนสูง กระบวนการทางเคมีที่มีฤทธิ์กัดกร่อน และการขนส่งน้ำมันแรงดันสูง

พิกัดแรงดันและขีดจำกัดอุณหภูมิ

การเลือกระดับแรงดันที่ถูกต้องเป็นสิ่งสำคัญสำหรับการรักษาความปลอดภัยของระบบโดยรวม ระดับแรงดันที่กำหนดจะกำหนดแรงดันอุทกพลศาสตร์ภายในสูงสุดที่ร่างกายสามารถทนได้อย่างเคร่งครัด ก่อนที่จะเสี่ยงต่อการเสียรูปของโครงสร้าง สำหรับเส้นผ่านศูนย์กลาง 6 นิ้ว ระดับที่ระบุบ่อยที่สุดในโครงสร้างพื้นฐานอเมริกาเหนือคือ ANSI Class 150 ซึ่งสามารถรองรับแรงกดดันในการทำงานสูงสุดได้อย่างปลอดภัยสูงถึงประมาณ 285 PSI ที่อุณหภูมิแวดล้อม สำหรับการกลั่นปิโตรเคมี จะใช้ ANSI Class 300 เพื่อรองรับแรงกดดันสูงถึง 740 PSI

ขีดจำกัดอุณหภูมิในการทำงานสูงสุดเกือบทั้งหมดถูกกำหนดโดยองค์ประกอบทางเคมีของวัสดุที่นั่ง การเลือกอีลาสโตเมอร์ที่ไม่ถูกต้องสำหรับการใช้งานความร้อนสูงจะทำให้เบาะละลาย แข็งตัว หรือแตกร้าวก่อนเวลาอันควร ยาง EPDM ทำหน้าที่เป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งานน้ำและ HVAC ซึ่งทำงานได้อย่างเหมาะสมที่อุณหภูมิสูงสุด 250 องศาฟาเรนไฮต์ ในทางกลับกัน ไนไตรล์เป็นที่นิยมอย่างเคร่งครัดสำหรับน้ำมันที่มีพื้นฐานจากปิโตรเลียมและก๊าซที่ติดไฟได้ สำหรับกรดกัดกร่อนที่มีฤทธิ์รุนแรงสูง PTFE ให้ความเฉื่อยทางเคมีเป็นพิเศษ ที่นั่งโลหะที่ทำจากสแตนเลสหรือสเตลไลท์จำเป็นสำหรับสภาพแวดล้อมที่มีความร้อนยวดยิ่งเกิน 1,000 องศาฟาเรนไฮต์

การดำเนินการและการไหลอัตโนมัติ

แม้ว่าส่วนประกอบของท่อส่งขนาดเล็กสามารถใช้งานได้อย่างง่ายดายด้วยมือจับแบบคันโยก แต่เส้นผ่านศูนย์กลาง 6 นิ้วทำให้เกิดความท้าทายทางกายภาพที่แตกต่างไปจากเดิมอย่างสิ้นเชิง พื้นที่ผิวของแผ่นดิสก์ขนาด 6 นิ้วนั้นมีความสำคัญ แรงดันของเหลวแบบไดนามิกที่ดันไปปะทะทำให้เกิดความต้องการแรงบิดแตกหักอย่างมาก

ด้วยเหตุผลเฉพาะนี้ จึงแนะนำให้ใช้ผู้ควบคุมเกียร์ธรรมดาแทนคันโยก กล่องเกียร์หนอนในตัวให้ข้อได้เปรียบทางกลอย่างมาก ช่วยให้ผู้ปฏิบัติงานรายเดียวสามารถเปิดหรือปิดสายได้อย่างราบรื่นโดยไม่ต้องออกแรงมากเกินไป นอกจากนี้ กลไกเกียร์นี้ยังบังคับความเร็วการปิดแบบค่อยเป็นค่อยไป วิธีนี้จะช่วยป้องกันแรงดันที่เป็นอันตรายซึ่งเรียกว่าค้อนน้ำโดยธรรมชาติ

โรงงานอุตสาหกรรมสมัยใหม่ต้องการการควบคุมกระบวนการแบบอัตโนมัติเพิ่มมากขึ้น สำหรับ โซลูชันระบบ กระตุ้นแบบกำหนดเอง (ไฟฟ้าหรือนิวแมติก) ผู้จัดการสิ่งอำนวยความสะดวกจะต้องประเมินระบบสาธารณูปโภคที่มีอยู่ แอคชูเอเตอร์แบบนิวแมติกใช้อากาศอัดจากโรงงานเพื่อขับเคลื่อนกลไกแร็คแอนด์พิเนียน พวกมันทำงานเร็วอย่างไม่น่าเชื่อและไม่มีความเสี่ยงต่อการติดไฟในสภาพแวดล้อมที่ติดไฟได้ แอคทูเอเตอร์ไฟฟ้าที่ขับเคลื่อนโดยมอเตอร์ในตัว ให้ความแม่นยำที่เหนือกว่าในการปรับการไหลและรักษาจานให้อยู่ในมุมที่แน่นอนเพื่อการควบคุมปริมาณอย่างต่อเนื่อง

คู่มือการเลือกทีละขั้นตอนสำหรับวิศวกรโรงงาน

การจัดหาอุปกรณ์ควบคุมการไหลที่ถูกต้องจำเป็นต้องมีการประเมินพารามิเตอร์ทางวิศวกรรมเฉพาะของคุณอย่างเป็นระบบ การใช้กระบวนการคัดเลือกที่มีโครงสร้างช่วยลดความเสี่ยงของการสึกหรอก่อนเวลาอันควรและการหยุดทำงานของระบบที่มีค่าใช้จ่ายสูง ปฏิบัติตามกรอบงานตามหลักฐานนี้เพื่อระบุการกำหนดค่าที่แน่นอนที่จำเป็นสำหรับโครงการของคุณ

การระบุลักษณะของของไหล: การวิเคราะห์สิ่งที่จะไหลผ่านไปป์ไลน์อย่างแน่ชัดเป็นขั้นตอนพื้นฐาน ประเมินว่าสื่อนั้นเป็นของเหลวที่ดื่มได้สะอาด เป็นสารละลายจากการขุดที่มีฤทธิ์กัดกร่อน หรือกรดที่มีฤทธิ์กัดกร่อน องค์ประกอบทางเคมีกำหนดความต้องการทางโลหะวิทยาโดยตรงสำหรับตัวถัง วัสดุของแผ่นดิสก์ และฐานรองแบบยางยืด

ขอบเขตอุณหภูมิและความดัน: ตรวจสอบแรงดันใช้งานปกติสูงสุดของคุณอย่างระมัดระวัง ควบคู่ไปกับสภาวะแรงดันไฟกระชากสูงสุดที่อาจเกิดขึ้น ข้อมูลที่สำคัญนี้จะเปิดเผยทันทีว่าการออกแบบศูนย์กลางมาตรฐานพร้อมเบาะยางนั้นเพียงพอหรือไม่ หรือหากขีดจำกัดด้านความร้อนต้องการยูนิตที่นั่งโลหะประสิทธิภาพสูงที่ได้รับการจัดอันดับสำหรับ ANSI Class 300

ข้อจำกัดในการติดตั้ง: ประเมินสถานที่ติดตั้งทางกายภาพบนพื้นโรงงาน หากวางยูนิตแบบอินไลน์และจะไม่ทำหน้าที่เป็นจุดแยกสำหรับการบำรุงรักษาดาวน์สตรีม คุณสามารถประหยัดทุนได้โดยการระบุตัวเวเฟอร์ หากอยู่ที่ส่วนท้ายของการเดินท่อ จำเป็นต้องมีการกำหนดค่าตัวดึง

ข้อกำหนดของระบบอัตโนมัติ: ตัดสินใจเกี่ยวกับระดับการควบคุมทางกายภาพที่ต้องการ สำหรับท่อแยกเดี่ยว ผู้ควบคุมเกียร์ธรรมดาที่ทนต่อสภาพอากาศก็เพียงพอแล้ว สำหรับกระบวนการที่ต้องการการปรับการไหลอย่างต่อเนื่อง ให้เลือกแอคทูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าที่เหมาะสมโดยพิจารณาจากการคำนวณแรงบิดและระบบสาธารณูปโภคด้านพลังงานที่มีอยู่

การเป็นพันธมิตรกับผู้ผลิตวาล์วที่ผ่านการรับรอง

ความน่าเชื่อถือขั้นสูงสุดของระบบท่อที่ซับซ้อนนั้นแปรผันโดยตรงกับพิกัดความเผื่อในการผลิตของซัพพลายเออร์ส่วนประกอบ การจัดหาโครงสร้างพื้นฐานทางอุตสาหกรรมจากผู้ขายที่ไม่ผ่านการตรวจสอบมักส่งผลให้เกิดขนาดที่ไม่สอดคล้องกัน การบ่มอีลาสโตเมอร์ต่ำกว่ามาตรฐาน และความล้มเหลวของเชลล์อย่างรุนแรงภายใต้แรงกดดันอย่างหนัก

เมื่อจัดหาโครงสร้างพื้นฐานที่สำคัญ จำเป็นต้องร่วมมือกับผู้ผลิตที่ได้รับการรับรอง บริษัทวิศวกรรมที่มีชื่อเสียงดำเนินงานภายใต้ระบบการจัดการคุณภาพ ISO 9001 ที่เข้มงวด พวกเขารับประกันว่าทุกยูนิตจะผ่านการทดสอบอุทกสถิตและนิวแมติกอย่างเข้มงวดตามมาตรฐาน API 598 ก่อนที่จะออกจากโรงงาน ด้วยการมีส่วนร่วมโดยตรงกับทีมผู้ผลิตที่มีประสบการณ์ ผู้จัดการฝ่ายจัดซื้อจะได้รับความสามารถในการตรวจสอบย้อนกลับวัสดุที่สมบูรณ์และคำแนะนำเชิงประจักษ์เกี่ยวกับขนาดแรงบิด สิ่งนี้รับประกันโซลูชันที่ปรับแต่งตามความต้องการเพื่อความปลอดภัยในการปฏิบัติงาน

หากคุณต้องการความช่วยเหลือในการกำหนดขนาดโครงการถัดไป ให้ประเมินพารามิเตอร์ระบบของคุณอย่างรอบคอบ และเลือกอุปกรณ์ที่สอดคล้องกับมาตรฐานอุตสาหกรรมเฉพาะของคุณ สำรวจข้อเสนอผลิตภัณฑ์ที่ครอบคลุมของเราที่ Didtek Valve เพื่อค้นหาการกำหนดค่าที่แน่นอนที่ตรงกับความต้องการด้านประสิทธิภาพที่เข้มงวดของคุณ

บัตเตอร์ฟลายวาล์วขนาด 6 นิ้ว มีน้ำหนักเท่าไหร่?

น้ำหนักโดยรวมขึ้นอยู่กับสไตล์ของตัวรถ องค์ประกอบทางโลหะวิทยา และการออกแบบออฟเซ็ต โมเดลศูนย์กลางสไตล์เวเฟอร์ขนาด 6 นิ้วมาตรฐานที่ผลิตจากเหล็กหล่อ โดยทั่วไปจะมีน้ำหนักระหว่าง 15 ถึง 22 ปอนด์ อุปกรณ์แบบดึงต้องใช้โลหะมากขึ้นสำหรับเม็ดมีดแบบเกลียวหนา โดยจะรับน้ำหนักได้ประมาณ 25 ถึง 35 ปอนด์ รุ่นออฟเซ็ตสองหรือสามประสิทธิภาพสูงที่ทำจากเหล็กกล้าคาร์บอนมีผนังตัวถังเสริมแรงอย่างแน่นหนาเพื่อรองรับแรงกดดันระดับ 300 ซึ่งมักจะมีน้ำหนักเกิน 45 ปอนด์

บัตเตอร์ฟลายวาล์วขนาด 6 นิ้ว ใช้ควบคุมปริมาณได้หรือไม่?

ใช่ อุปกรณ์โรตารีเหล่านี้มีความสามารถสูงในการปรับและควบคุมการไหลของของไหล แนวทางปฏิบัติที่ดีที่สุดทางวิศวกรรมกำหนดว่าควรรักษาแผ่นดิสก์ให้เปิดไว้ระหว่าง 30 องศาถึง 80 องศาในระหว่างการควบคุมปริมาณอย่างต่อเนื่อง การทำงานที่อุณหภูมิเปิดน้อยกว่า 30 องศาจะทำให้เกิดไอพ่นของเหลวความเร็วสูงซึ่งทำให้เกิดโพรงอากาศอย่างรุนแรง ส่งผลให้เบาะนั่งสึกกร่อนอย่างรวดเร็ว การทำงานเกิน 80 องศาทำให้อัตราการไหลเปลี่ยนแปลงเล็กน้อย

บัตเตอร์ฟลายวาล์ว 6 นิ้ว มีค่า Cv เท่าไร?

ค่าสัมประสิทธิ์การไหลแสดงถึงปริมาตรของน้ำในหน่วยแกลลอนสหรัฐฯ ต่อนาทีที่จะไหลผ่านหน่วยโดยมีแรงดันตกคร่อม 1 PSI สำหรับรถขนาด 6 นิ้วที่เปิดสุด โดยทั่วไปค่า Cv จะอยู่ระหว่าง 1500 ถึง 1800 ความแปรปรวนนี้ขึ้นอยู่กับโปรไฟล์แอโรไดนามิกของแผ่นดิสก์ภายในเป็นอย่างมาก แผ่นทินเนอร์มีความต้านทานอุทกพลศาสตร์น้อยกว่า ดังนั้นจึงให้ค่าสัมประสิทธิ์การไหลที่สูงขึ้นอย่างเห็นได้ชัด

บัตเตอร์ฟลายวาล์วมีทิศทางการไหลหรือไม่?

รุ่นยางที่มีศูนย์กลางตรงกลางเป็นแบบสองทิศทางโดยธรรมชาติ สามารถผนึกแรงกดจากทิศทางใดทิศทางหนึ่งได้ดีพอๆ กัน โดยทั่วไปแล้วรุ่นออฟเซ็ตสองและสามประสิทธิภาพสูงจะมีทิศทางตามการออกแบบ มีทิศทางการไหลที่ต้องการ ซึ่งระบุอย่างชัดเจนด้วยลูกศรชี้บนตัวเครื่องด้านนอก แม้ว่าในทางเทคนิคแล้วจะสามารถซีลกันแรงดันย้อนกลับได้ แต่การทำเช่นนั้นมักจะลดระดับแรงดันสูงสุดและเร่งการสึกหรอทางกลเมื่อเวลาผ่านไป

การวางแนวการติดตั้งวาล์วปีกผีเสื้อขนาด 6 นิ้วที่ถูกต้องคือข้อใด

เพื่อประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนาน ควรติดตั้งก้านวาล์วในแนวนอน โดยเฉพาะอย่างยิ่งในท่อที่จัดการตัวกลางที่มีสารแขวนลอยหรืออนุภาค การติดตั้งก้านในแนวนอนจะป้องกันไม่ให้เศษซากตกลงไปที่ลูกปืนก้านด้านล่างโดยตรง ซึ่งอาจทำให้เกิดแรงบิดเพิ่มขึ้นและความล้มเหลวของซีลก่อนเวลาอันควร หากการติดตั้งในแนวนอนเป็นไปไม่ได้เนื่องจากพื้นที่จำกัด การติดตั้งในแนวตั้งก็เป็นที่ยอมรับสำหรับของเหลวที่สะอาด แต่ต้องตรวจสอบแบริ่งด้านล่างอย่างใกล้ชิดระหว่างการบำรุงรักษาตามปกติ

ต้องใช้แรงบิดเท่าใดในการใช้งานวาล์วปีกผีเสื้อขนาด 6 นิ้ว

แรงบิดในการทำงานขึ้นอยู่กับแรงดันของระบบ ชนิดสื่อ และวัสดุของเบาะนั่ง ในการใช้งานน้ำมาตรฐาน ANSI Class 150 พร้อมเบาะนั่ง EPDM แรงบิดแยกสำหรับหน่วยขนาด 6 นิ้วโดยทั่วไปจะอยู่ในช่วงตั้งแต่ 600 ถึง 900 ปอนด์ อย่างไรก็ตาม หากระบบจัดการกับก๊าซแห้งหรือสารละลายที่มีฤทธิ์กัดกร่อน การขาดการหล่อลื่นจะเพิ่มแรงเสียดทานอย่างมีนัยสำคัญ โดยต้องเพิ่มปัจจัยด้านความปลอดภัยอย่างน้อย 30 เปอร์เซ็นต์ในการคำนวณขนาดแอคชูเอเตอร์ การออกแบบที่วางด้วยโลหะประสิทธิภาพสูงจะต้องใช้แรงบิดที่สูงกว่าเพื่อให้ได้ซีลเชิงกลที่เหมาะสม
