มาตรฐาน ASME B16.34 มีอิทธิพลต่อการออกแบบวาล์วไครโอเจนิกอย่างไร

วาล์วไครโอเจนิก มีบทบาทสำคัญในการควบคุมของเหลวที่มีอุณหภูมิต่ำมากอย่างปลอดภัย เช่น ไนโตรเจนเหลว ออกซิเจนเหลว และก๊าซธรรมชาติเหลว (LNG) วาล์วเหล่านี้ต้องทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะที่รุนแรง รวมถึงอุณหภูมิที่ต่ำมาก แรงดันสูง และวงจรความร้อน เพื่อให้มั่นใจในความปลอดภัย ความน่าเชื่อถือ และความสม่ำเสมอในการใช้งาน วาล์วไครโอเจนิกจึงได้รับการออกแบบและผลิตตามมาตรฐานที่เข้มงวด ในบรรดามาตรฐานเหล่านี้ ASME B16.34 เป็นหนึ่งในมาตรฐานที่มีอิทธิพลมากที่สุดในการกำหนดข้อกำหนดการออกแบบ การก่อสร้าง การทดสอบ และประสิทธิภาพสำหรับวาล์วที่ใช้ในงานที่มีแรงดันสูงและไครโอเจนิก

การทำความเข้าใจว่า ASME B16.34 มีอิทธิพลต่อการออกแบบวาล์วไครโอเจนิกอย่างไรถือเป็นสิ่งสำคัญสำหรับวิศวกร ผู้ปฏิบัติงานในโรงงาน และทีมจัดซื้อ บทความนี้จะสำรวจขอบเขตของ ASME B16.34 ข้อกำหนดเฉพาะสำหรับบริการไครโอเจนิกส์ ข้อควรพิจารณาเกี่ยวกับวัสดุและการก่อสร้าง โปรโตคอลการทดสอบ และผลกระทบโดยรวมต่อความปลอดภัยและความน่าเชื่อถือในการปฏิบัติงาน

ทำความเข้าใจกับมาตรฐาน ASME B16.34

ASME B16.34 มีชื่อว่า 'วาล์ว—หน้าแปลน เกลียว และปลายเชื่อม' เป็นมาตรฐานที่ได้รับการยอมรับอย่างกว้างขวางซึ่งพัฒนาโดยสมาคมวิศวกรเครื่องกลแห่งอเมริกา โดยระบุข้อกำหนดสำหรับการออกแบบ วัสดุ การก่อสร้าง การทดสอบ และการทำเครื่องหมายของวาล์วที่ใช้ในระบบท่อ

มาตรฐานครอบคลุมวาล์วหลายประเภท ได้แก่:

• วาล์วประตู

• โกลบวาล์ว

• บอลวาล์ว

• เช็ควาล์ว

ในขณะที่ ASME B16.34 เดิมมีไว้สำหรับการใช้งานแรงดันสูงและอุณหภูมิสูงทั่วไป แต่ก็มีความเกี่ยวข้องเป็นพิเศษกับวาล์วไครโอเจนิก เนื่องจากวาล์วเหล่านี้จะต้องรักษาความสมบูรณ์ของโครงสร้าง ประสิทธิภาพการปิดผนึก และความปลอดภัยในการปฏิบัติงานภายใต้สภาวะที่รุนแรง

องค์ประกอบสำคัญที่ครอบคลุมใน ASME B16.34 ได้แก่:

• ข้อมูลจำเพาะของวัสดุสำหรับตัววาล์ว ขอบปิด และส่วนประกอบการซีล

• การจัดอันดับความดันอุณหภูมิ

• วิธีการออกแบบเพื่อความแข็งแรงและความทนทานของวาล์ว

• ข้อกำหนดการเชื่อมต่อปลายหน้าแปลน เกลียว และแบบเชื่อม

• ขั้นตอนการทดสอบและตรวจสอบเพื่อให้มั่นใจในคุณภาพและความน่าเชื่อถือ

การเลือกใช้วัสดุให้สอดคล้องกับ ASME B16.34

วาล์วไครโอเจนิก จะต้องรักษาความแข็งแรงเชิงกลและความเหนียวที่อุณหภูมิต่ำมาก ASME B16.34 มีอิทธิพลต่อการเลือกใช้วัสดุได้หลายวิธี:

1. วัสดุตัวเครื่อง

มาตรฐานนี้ให้คำแนะนำเกี่ยวกับวัสดุที่เหมาะสมสำหรับการบริการแรงดันสูง สำหรับการใช้งานด้วยความเย็นเยือกแข็ง โดยทั่วไปจะใช้วัสดุ เช่น สเตนเลสออสเทนนิติก (304, 316) และโลหะผสมนิกเกิล (อินโคเนล, โมเนล) วัสดุเหล่านี้รักษาความเหนียวที่อุณหภูมิไครโอเจนิกส์ ซึ่งช่วยลดความเสี่ยงของการแตกหักเปราะ

2. วัสดุตัดแต่ง

ขอบปิดวาล์ว รวมถึงบอล ประตู หรือจาน จะต้องทนทานต่อการเปิดและปิดซ้ำๆ โดยไม่เสียรูป ASME B16.34 กำหนดให้ขอบต้องเข้ากันได้กับวัสดุของตัวเครื่อง และทนต่อการกัดกร่อน การสึกหรอ และการเปราะด้วยความเย็นจัด

3. วัสดุปิดผนึก

ซีลและปะเก็นมีความสำคัญอย่างยิ่งต่อการทำงานที่มีการรั่วซึม มาตรฐานเน้นการเลือกวัสดุที่เหมาะสมกับอุณหภูมิและความดันในการทำงาน สำหรับการบริการแบบไครโอเจนิก โพลีเมอร์ เช่น PTFE, PCTFE หรือที่นั่งแบบโลหะต่อโลหะ มักใช้กันทั่วไป เนื่องจากอีลาสโตเมอร์มาตรฐานจะเปราะที่อุณหภูมิต่ำ

ข้อควรพิจารณาในการออกแบบภายใต้ ASME B16.34

มาตรฐาน ASME B16.34 ช่วยให้มั่นใจได้ว่าวาล์วไครโอเจนิกได้รับการออกแบบโดยคำนึงถึงความปลอดภัยและประสิทธิภาพ องค์ประกอบการออกแบบที่สำคัญที่ได้รับอิทธิพลจากมาตรฐาน ได้แก่:

1. การให้คะแนนความดัน-อุณหภูมิ

ASME B16.34 จัดทำแผนภูมิความดัน-อุณหภูมิสำหรับวัสดุต่างๆ แผนภูมิเหล่านี้แนะนำวิศวกรในการเลือกวัสดุและขนาดของวาล์วที่สามารถทนต่อแรงกดดันในการทำงานที่คาดหวังที่อุณหภูมิแช่แข็งได้ เพื่อให้แน่ใจว่าวาล์วจะไม่ทำงานล้มเหลวเนื่องจากแรงดันเกินหรือความเครียดจากความร้อน

2. ความหนาของผนังและความสมบูรณ์ของโครงสร้าง

มาตรฐานระบุความหนาของผนังขั้นต่ำสำหรับตัววาล์วและฝากระโปรงเพื่อรองรับแรงดันภายในได้อย่างปลอดภัย การออกแบบวาล์วไครโอเจนิกส์รวมข้อกำหนดเหล่านี้โดยคำนึงถึงการหดตัวและการขยายตัวเนื่องจากความร้อน ซึ่งสามารถทำให้เกิดความเครียดเพิ่มเติมได้

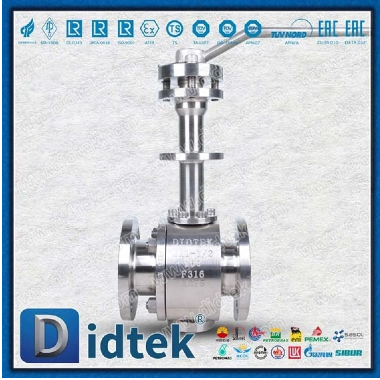

3. การออกแบบฝากระโปรงแบบขยาย

วาล์วไครโอเจนิกมักจะมีฝากระโปรงที่ขยายออก ซึ่งช่วยให้ส่วนประกอบของก้านและแอคทูเอเตอร์คงอยู่ที่อุณหภูมิที่สูงขึ้น โดยอยู่ห่างจากของเหลวที่เย็นจัด ASME B16.34 รองรับการปรับเปลี่ยนการออกแบบดังกล่าวตราบใดที่วาล์วยังคงรักษาความสมบูรณ์ของโครงสร้างและตรงตามพิกัดอุณหภูมิและความดัน

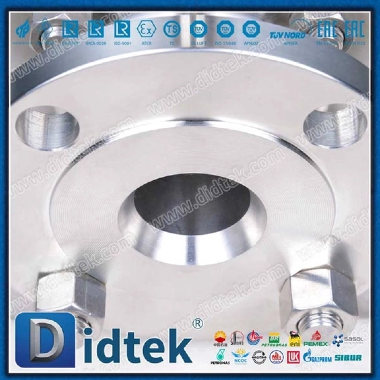

4. หน้าแปลน เกลียว และปลายเชื่อม

มาตรฐานจะกำหนดขนาด ความคลาดเคลื่อน และข้อกำหนดด้านความแข็งแรงสำหรับปลายวาล์ว ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับระบบท่อและรักษาการปิดผนึกที่เชื่อถือได้ภายใต้สภาวะการแช่แข็ง การออกแบบหน้าแปลนและการเชื่อมที่เหมาะสมยังช่วยป้องกันการรั่วไหลและความล้มเหลวทางกลไกเนื่องจากการหดตัวจากความร้อน

ข้อกำหนดในการทดสอบและตรวจสอบ

ASME B16.34 กำหนดให้มีการทดสอบและการตรวจสอบอย่างเข้มงวดเพื่อตรวจสอบว่าวาล์วไครโอเจนิกทำงานได้ตามที่คาดไว้ ขั้นตอนเหล่านี้รวมถึง:

1. การทดสอบอุทกสถิตและนิวแมติก

วาล์วจะต้องได้รับการทดสอบแรงดันเพื่อให้แน่ใจว่าสามารถทนต่อแรงดันการทำงานสูงสุดโดยไม่มีการรั่วซึม การทดสอบอุทกสถิตใช้น้ำหรือของเหลวที่ไม่สามารถอัดตัวได้ ในขณะที่การทดสอบด้วยลมจะใช้อากาศหรือก๊าซที่ความดันที่กำหนด การทดสอบเหล่านี้จะตรวจสอบความแข็งแรงของร่างกาย ความแน่นหนาของเบาะนั่ง และความสมบูรณ์ของวาล์วโดยรวม

2. การทดสอบที่อุณหภูมิต่ำ

สำหรับการให้บริการแบบไครโอเจนิก วาล์วอาจได้รับการทดสอบที่อุณหภูมิต่ำเพื่อยืนยันประสิทธิภาพของวัสดุ ความน่าเชื่อถือในการปิดผนึก และการทำงานของแอคชูเอเตอร์ที่อุณหภูมิต่ำมาก สิ่งนี้มีความสำคัญเนื่องจากการทดสอบอุณหภูมิห้องมาตรฐานไม่ได้คำนึงถึงการเปราะจากการแช่แข็งหรือการหดตัวของซีล

3. การตรวจสอบมิติและการมองเห็น

นอกจากนี้ ASME B16.34 ยังต้องมีการตรวจสอบความแม่นยำของมิติ ผิวสำเร็จ และการไม่มีข้อบกพร่อง เช่น รอยแตก ความพรุน หรือการเจือปนในวัสดุ สิ่งนี้ทำให้มั่นใจได้ถึงความสม่ำเสมอและคุณภาพในการผลิตวาล์ว

4. การทำเครื่องหมายและเอกสารประกอบ

วาล์วจะต้องมีการทำเครื่องหมายอย่างชัดเจนด้วยเกรดวัสดุ ระดับแรงดัน และข้อมูลการผลิต เอกสารที่เหมาะสมช่วยให้มั่นใจได้ถึงความสามารถในการตรวจสอบย้อนกลับและการปฏิบัติตามข้อกำหนด ซึ่งเป็นสิ่งสำคัญสำหรับการตรวจสอบความปลอดภัย การบำรุงรักษา และการตรวจสอบตามกฎระเบียบ

ผลกระทบต่อการปฏิบัติงานและความปลอดภัย

ด้วยการมีอิทธิพลต่อการออกแบบวาล์ว การเลือกใช้วัสดุ และโปรโตคอลการทดสอบ ASME B16.34 ช่วยให้มั่นใจได้ว่าวาล์วไครโอเจนิกส์มีความปลอดภัยสูงและประสิทธิภาพการปฏิบัติงาน ประโยชน์หลักบางประการ ได้แก่:

• การป้องกันการรั่วไหล : วัสดุและระบบปิดผนึกที่เหมาะสมช่วยลดความเสี่ยงของการรั่วไหล ซึ่งเป็นสิ่งสำคัญสำหรับของเหลวแช่แข็งที่เป็นอันตราย

• ความน่าเชื่อถือของโครงสร้าง : การปฏิบัติตามความหนาของผนังและพิกัดแรงดันจะช่วยป้องกันความล้มเหลวทางกลภายใต้แรงดันและอุณหภูมิที่รุนแรง

• ความปลอดภัยในสถานการณ์ฉุกเฉิน : การปิดที่เชื่อถือได้ระหว่างแรงดันเกินหรือการเปลี่ยนแปลงการไหลอย่างรวดเร็วช่วยลดความเสี่ยงของอุบัติเหตุหรือความเสียหายของอุปกรณ์

• การปฏิบัติตามกฎระเบียบ : การปฏิบัติตามมาตรฐาน ASME ช่วยให้มั่นใจได้ถึงการปฏิบัติตามกฎระเบียบอุตสาหกรรม ช่วยลดความเสี่ยงทางกฎหมายและการปฏิบัติงาน

การใช้งานวาล์วไครโอเจนิกที่ได้มาตรฐาน ASME B16.34

วาล์วไครโอเจนิกที่ออกแบบตามมาตรฐาน ASME B16.34 ใช้ในอุตสาหกรรมหลากหลายประเภท:

• สถานีจ่ายก๊าซธรรมชาติเหลว (LNG) : การควบคุมการไหลและการจัดเก็บ LNG ภายใต้สภาวะแรงดันสูงและอุณหภูมิต่ำ

• การใช้งานทางการแพทย์และห้องปฏิบัติการ : การจัดการไนโตรเจนเหลวเพื่อการเก็บรักษาด้วยการแช่แข็งและการวิจัย

• อุตสาหกรรมเคมีและปิโตรเคมี : การขนส่งและแปรรูปสารเคมีอุณหภูมิต่ำอย่างปลอดภัย

• อุตสาหกรรมอาหารและเครื่องดื่ม : การใช้ LN2 เพื่อการแช่แข็งหรือการเก็บรักษาสินค้าที่เน่าเสียง่ายอย่างรวดเร็ว

• การใช้งานด้านการบินและอวกาศและก๊าซอุตสาหกรรม : รับประกันการทำงานที่เชื่อถือได้ของระบบออกซิเจนเหลว ไนโตรเจน หรืออาร์กอนภายใต้สภาวะที่รุนแรง

แนวทางปฏิบัติที่ดีที่สุดสำหรับการปฏิบัติตามข้อกำหนดและการคัดเลือก

เมื่อเลือกวาล์วไครโอเจนิกสำหรับไนโตรเจนเหลวหรือของเหลวไครโอเจนิกอื่นๆ การยึดมั่นใน ASME B16.34 ควรเป็นแนวทางในการตัดสินใจ แนวทางปฏิบัติที่ดีที่สุด ได้แก่ :

• ตรวจสอบการรับรองวัสดุ : ตรวจสอบให้แน่ใจว่าวัสดุตัวถัง อุปกรณ์ตกแต่ง และการปิดผนึกเป็นไปตามข้อกำหนด ASME สำหรับบริการไครโอเจนิก

• ตรวจสอบพิกัดแรงดัน-อุณหภูมิ : เลือกวาล์วที่รักษาความสมบูรณ์ทั้งที่แรงดันใช้งานที่คาดไว้และอุณหภูมิไครโอเจนิก

• ตรวจสอบบันทึกการทดสอบ : ยืนยันว่าวาล์วได้ผ่านการทดสอบแบบไฮโดรสแตติก นิวแมติก และอุณหภูมิต่ำตามมาตรฐาน ASME

• เลือกการออกแบบฝากระโปรงแบบขยายเมื่อจำเป็น : สำหรับอุณหภูมิที่ต่ำมาก ตรวจสอบให้แน่ใจว่าก้านและตัวกระตุ้นอยู่นอกเขตเย็นเพื่อหลีกเลี่ยงความเสียหายจากน้ำค้างแข็ง

• พิจารณาความต้องการด้านระบบอัตโนมัติ : หากใช้งานร่วมกับตัวกระตุ้นแบบนิวแมติกหรือไฟฟ้า ตรวจสอบให้แน่ใจว่าแรงบิดและความเร็วในการทำงานเข้ากันได้กับการทำงานที่อุณหภูมิต่ำ

การปฏิบัติตามแนวทางปฏิบัติเหล่านี้ช่วยให้แน่ใจว่าวาล์วไครโอเจนิกทำงานได้อย่างน่าเชื่อถือ รักษาความปลอดภัย และลดความเสี่ยงในการปฏิบัติงาน

บทสรุป

มาตรฐาน ASME B16.34 มีบทบาทสำคัญในการออกแบบและการผลิตวาล์วไครโอเจนิก ด้วยการระบุข้อกำหนดสำหรับวัสดุ โครงสร้าง พิกัดแรงดัน-อุณหภูมิ และการทดสอบ มาตรฐานนี้ทำให้มั่นใจได้ว่าวาล์วจะสามารถรองรับของเหลวที่มีอุณหภูมิต่ำมาก เช่น ไนโตรเจนเหลว ได้อย่างปลอดภัยและเชื่อถือได้

นักออกแบบและวิศวกรพึ่งพา ASME B16.34 เพื่อเป็นแนวทางในการเลือกใช้วัสดุ การออกแบบโครงสร้าง โซลูชันการปิดผนึก และโปรโตคอลการทดสอบ การปฏิบัติตามมาตรฐานไม่เพียงแต่รับประกันประสิทธิภาพและความปลอดภัยในการปฏิบัติงานเท่านั้น แต่ยังสนับสนุนการปฏิบัติตามกฎระเบียบและลดความเสี่ยงของความล้มเหลวจากภัยพิบัติอีกด้วย

สำหรับอุตสาหกรรมที่ต้องพึ่งพาของไหลไครโอเจนิก ตั้งแต่การตั้งค่าทางการแพทย์และห้องปฏิบัติการไปจนถึงคลัง LNG และโรงงานแปรรูปทางเคมี วาล์วที่เป็นไปตามมาตรฐาน ASME B16.34 ให้ความอุ่นใจ ประสิทธิภาพ และความน่าเชื่อถือในระยะยาว ด้วยการรวมมาตรฐานเหล่านี้เข้ากับกลยุทธ์การเลือกวาล์วและการบำรุงรักษา ผู้ปฏิบัติงานสามารถปรับทั้งความปลอดภัยและประสิทธิภาพการปฏิบัติงานในสภาพแวดล้อมที่ท้าทายด้วยความเย็นจัด
