ตรวจสอบแรงดันการแคร็กของวาล์ว ทิศทางการไหล และแรงดันตก

ท่อส่งปิโตรเคมีที่เพิ่งเปิดดำเนินการใหม่เกิดอาการสั่นอย่างรุนแรง ปั๊มหอยโข่งความจุสูงล้มเหลวอย่างร้ายแรง เรารื้อระบบเพื่อตรวจสอบ สาเหตุที่แท้จริงมักไม่ได้เกิดจากข้อบกพร่องทางโครงสร้างขนาดใหญ่ บ่อยครั้งที่ผู้กระทำผิดเป็นองค์ประกอบที่ดูเหมือนง่าย: วาล์วควบคุมทิศทางที่มีขนาดไม่เหมาะสม เช็ควาล์วทำหน้าที่เป็นประตูกลทางเดียวที่สำคัญ ช่วยให้ของเหลวหรือก๊าซไหลไปในทิศทางเดียว พวกมันปิดกั้นการไหลย้อนกลับอย่างเด็ดขาด ฟังก์ชั่นพื้นฐานนี้ฟังดูตรงไปตรงมา อย่างไรก็ตาม กลไกภายในที่ควบคุมอุปกรณ์เหล่านี้มีความซับซ้อนเป็นพิเศษ

การทำความเข้าใจพารามิเตอร์ทางวิศวกรรมเฉพาะเหล่านี้ไม่ได้เป็นเพียงแบบฝึกหัดเชิงวิชาการเท่านั้น เป็นสิ่งสำคัญอย่างยิ่งสำหรับการรักษาประสิทธิภาพของระบบ การปกป้องอุปกรณ์ต้นทางที่มีราคาแพง และการรับรองความปลอดภัยของโรงงาน คู่มือนี้จะอธิบายข้อกำหนดทางเทคนิคที่ซับซ้อนให้กระจ่างยิ่งขึ้น ผู้ออกแบบระบบท่อและผู้เชี่ยวชาญด้านการบำรุงรักษาสามารถใช้การแยกย่อยของเมตริกไดนามิกของไหลหลักนี้ เพื่อประกอบการตัดสินใจซื้อตามหลักฐานที่มีข้อมูลครบถ้วน

ประเด็นสำคัญ

• แรงดันการแคร็กแสดงถึงเกณฑ์ต้นน้ำขั้นต่ำที่แน่นอนซึ่งจำเป็นในการปลดกลไกภายในออก
• ทิศทางเป็นทิศทางเดียวอย่างเคร่งครัด การติดตั้งยูนิตไปด้านหลังจะกีดขวางสายไฟโดยสิ้นเชิงและทำให้เกิดความเสียหายทางกลอย่างรุนแรง
• การสูญเสียแรงดันหมายถึงการเสื่อมสลายของพลังงานจลน์เชิงปริมาณ สิ่งนี้ส่งผลโดยตรงต่อประสิทธิภาพการใช้พลังงานของระบบ
• การคำนวณทางคณิตศาสตร์ที่แม่นยำและความเข้าใจอย่างถ่องแท้เกี่ยวกับค่าสัมประสิทธิ์การไหลถือเป็นสิ่งสำคัญเพื่อป้องกันการสั่นของวาล์วและค้อนน้ำ
• การเลือกสถาปัตยกรรมที่เหมาะสมจำเป็นต้องสร้างความสมดุลให้กับตัวชี้วัดหลักเหล่านี้ โดยขึ้นอยู่กับสื่อเฉพาะและตัวแปรสภาพแวดล้อม

เช็ควาล์วแคร็กแรงดันคืออะไร?

แรงดันการแคร็กคือแรงดันต้นน้ำขั้นต่ำที่แน่นอนที่จำเป็นในการปลดกลไกการซีลวาล์ว ส่วนประกอบภายในอาจเป็นแผ่นโลหะนำทาง ลูกบอลถ่วงน้ำหนัก หรือแผ่นปิดแบบบานพับ ไม่ว่าการออกแบบจะเป็นอย่างไร มันจะต้องเอาชนะกองกำลังฝ่ายตรงข้ามจำนวนหนึ่ง แรงโดยธรรมชาติเหล่านี้โดยทั่วไปจะประกอบด้วยแรงตึงสปริงภายใน น้ำหนักทางกายภาพของส่วนประกอบปิด และแรงดันย้อนกลับด้านปลายน้ำใดๆ ที่วางอยู่บนซีล

ลองนึกถึงการเปิดประตูหนีไฟที่หนักและสปริงโหลดเพื่อต้านลมแรง ปริมาณแรงที่แน่นอนที่คุณต้องใช้เพื่อดันประตูออกจากกรอบเล็กน้อยจะคล้ายคลึงกับหน่วยเมตริกนี้ เมื่อของไหลต้นน้ำถึงเกณฑ์เฉพาะนี้ วาล์วจะเปิดออก ในช่วงเวลาที่แม่นยำนี้ ปริมาณการไหลที่ตรวจพบได้จะเริ่มเคลื่อนที่ผ่านไปป์ไลน์

การระบุเกณฑ์การเปิดที่ถูกต้องเป็นขั้นตอนพื้นฐานในการออกแบบระบบท่อที่แข็งแกร่ง หากความดันที่ระบุสูงเกินไปสำหรับวงจร ของไหลก็จะไม่มีพลังงานจลน์ที่จำเป็นในการบังคับให้วาล์วเปิด ด้วยเหตุนี้ ปั๊มต้นน้ำจึงถูกบังคับให้ทำงานหนักเกินไป สิ่งนี้นำไปสู่การใช้พลังงานที่มากเกินไป ความร้อนสูงเกินเฉพาะจุด และความล้มเหลวของปั๊มในที่สุดเนื่องจากการชะงัก

ในทางกลับกัน เกณฑ์ที่กำหนดต่ำเกินไปจะทำให้วาล์วไวเกินไปและไม่เสถียร อาจเปิดก่อนเวลาอันควรหรือกระพือปีกผิดปกติภายใต้ความผันผวนของแรงกดดันเล็กน้อย วาล์วที่มีความต้านทานเชิงกลไม่เพียงพออาจปิดไม่เร็วเพียงพอเมื่อการไหลไปข้างหน้าหยุดลง การตอบสนองที่ล่าช้านี้ล้มเหลวในวัตถุประสงค์หลัก: การป้องกันการไหลย้อนกลับ วิศวกรต้องประเมินแรงดันใช้งานปกติของวงจร ช่วยให้มั่นใจได้ว่ากลไกจะเปิดได้อย่างน่าเชื่อถือระหว่างการทำงานมาตรฐาน ในขณะที่ยังคงรักษาซีลกันน้ำไว้เมื่อไม่ได้ใช้งาน

ทำความเข้าใจเกี่ยวกับทิศทางการไหลและพลวัต

ตามคำจำกัดความทางกล อุปกรณ์เหล่านี้จะมีทิศทางเดียวอย่างเคร่งครัด ที่กำหนด ทิศทางการไหลของเช็ควาล์ว จะกำหนดเส้นทางที่ปลอดภัยเพียงเส้นทางเดียวที่ของเหลว ก๊าซ หรือสารกัดกร่อนสามารถผ่านเครือข่ายท่อได้ จุดประสงค์เดียวของพวกเขาคือเพื่อป้องกันการเคลื่อนไหวย้อนกลับ การติดตั้งยูนิตใดยูนิตหนึ่งไปด้านหลังจะทำหน้าที่เป็นอุปสรรคถาวรต่อการไหลที่ต้องการอย่างถาวร

ผู้ผลิตระบุการวางแนวที่ถูกต้องบนตัวเครื่องภายนอกอย่างชัดเจน เพื่อป้องกันข้อผิดพลาดในการติดตั้งที่สำคัญ โดยทั่วไปคุณจะเห็นลูกศรที่โดดเด่นโยนเข้าไปในตัวเครื่องโลหะโดยตรงหรือประทับลงบนแผ่นข้อมูลจำเพาะที่ติดอยู่ การเพิกเฉยต่อตัวบ่งชี้ทิศทางที่สำคัญนี้จะนำไปสู่ผลที่ตามมาอย่างรุนแรง หากปั๊มอุตสาหกรรมขนาดใหญ่ทำงานสวนทางกับวาล์วที่ติดตั้งแบบย้อนกลับ ของเหลวก็จะไม่มีทางขยายตัวได้ สถานการณ์การชะงักงันที่เกิดขึ้นทำให้เกิดแรงกดดันฉับพลันและรุนแรง เดือยเหล่านี้อาจทำให้ข้อต่อท่อแตกอย่างรุนแรง ซีลปั๊มระเบิด และสร้างอันตรายด้านความปลอดภัยที่คุกคามถึงชีวิตสำหรับผู้ปฏิบัติงานในบริเวณใกล้เคียง

การทำความเข้าใจพฤติกรรมภายในของของไหลถือเป็นสิ่งสำคัญในการเพิ่มประสิทธิภาพระบบโดยรวม กระบวนการไดนามิกเริ่มต้นทันทีที่ทะลุจุดแคร็ก แรงดันต้นน้ำเพิ่มขึ้นเกินเกณฑ์เริ่มต้นนี้ กลไกภายในยกห่างจากที่นั่งมากขึ้น ทำให้ปริมาณการไหลขยายออกได้

เมื่อเปิดจนสุด ความเร็วของของไหลที่เคลื่อนที่ผ่านร่างกายจะต้องรับผิดชอบในการทำให้แผ่นดิสก์ภายในหรือลูกนกแขวนลอยไว้ ความเร็วนี้จะต้องค่อนข้างคงที่เพื่อประสิทธิภาพสูงสุด หากความเร็วของของไหลลดลงต่ำกว่าเกณฑ์วิกฤติ พลังงานจลน์จะไม่สามารถยึดกลไกไว้กับสปริงหรือน้ำหนักโน้มถ่วงได้อีกต่อไป วาล์วจะเริ่มปิดโดยอัตโนมัติก่อนที่การไหลจะกลับตัวจริงๆ การดำเนินการปิดเชิงรุกโดยใช้แรงโน้มถ่วงเป็นคุณลักษณะการออกแบบที่สำคัญ ช่วยลดคลื่นกระแทกทำลายล้างที่เกี่ยวข้องกับค้อนน้ำได้อย่างมาก

แรงดันแคร็กกับแรงดันตก: ความแตกต่างที่สำคัญ

จุดที่สร้างความสับสนบ่อยครั้งในงานวิศวกรรมท่อคือความแตกต่างระหว่างแรงที่ต้องใช้ในการเปิดวาล์วกับพลังงานที่สูญเสียไปในขณะที่ของไหลเคลื่อนที่ผ่านวาล์ว ตัวชี้วัดทั้งสองเกี่ยวข้องกับการวัดแรงดันและมีอิทธิพลอย่างมากต่อขนาดของปั๊ม อย่างไรก็ตาม สิ่งเหล่านี้เป็นตัวแทนของขั้นตอนการเคลื่อนที่ของของไหลที่แตกต่างกันโดยสิ้นเชิง

ในแง่เทคนิค แรงดันตกของเช็ควาล์ว คือความแตกต่างที่วัดได้ของแรงดันส่วนหัวระหว่างช่องทางเข้าและช่องทางออกในขณะที่ของไหลไหลอย่างแข็งขัน แม้ว่าวาล์วจะถูกล็อคในตำแหน่งเปิดสุด รูปทรงภายในของวาล์วจะทำหน้าที่เป็นข้อจำกัดทางกายภาพภายในไปป์ไลน์

ของเหลวหรือก๊าซจะเคลื่อนไปตามรูปทรงภายในของตัวเครื่อง ย่อมเกิดการเสียดสีกับผนังโลหะอย่างหลีกเลี่ยงไม่ได้ นอกจากนี้ ของเหลวจะต้องเคลื่อนไปรอบๆ จาน สปริง หรือชุดประกอบบานพับ ทำให้เกิดความวุ่นวายวุ่นวาย การรวมกันของแรงเสียดทานภายใน สิ่งกีดขวางทางกายภาพ และกระแสน้ำวนปั่นป่วนส่งผลให้สูญเสียพลังงานจลน์อย่างถาวร เมื่อของเหลวออกจากพอร์ตดาวน์สตรีม ความดันจะลดลงอย่างเห็นได้ชัด

เพื่ออธิบายความแตกต่างง่ายๆ: แรงดันการแคร็กคือพลังงานที่จำเป็นในการเริ่มต้นการไหล แรงดันตกคือพลังงานที่สูญเสียไประหว่างการไหล ผู้ออกแบบระบบจะต้องคำนึงถึงตัวชี้วัดทั้งสองเพื่อให้มั่นใจถึงความมีชีวิตโดยรวม ปั๊มต้องมีขนาดไม่เพียงแค่เกินเกณฑ์การเปิดเริ่มต้นเท่านั้น แต่ยังต้องสร้างแรงต่อเนื่องเพียงพอเพื่อเอาชนะการเสื่อมสลายของพลังงานที่ตามมา

เมื่อเร็ว ๆ นี้ อุตสาหกรรมทั่วโลกได้เปลี่ยนไปสู่ข้อบังคับด้านประสิทธิภาพพลังงานที่เข้มงวดมากขึ้น กรอบการกำกับดูแลในปัจจุบันต้องการการเพิ่มประสิทธิภาพของระบบการจัดการของเหลวอย่างเข้มงวด การลดการสูญเสียแรงดันให้เหลือน้อยที่สุดไม่ได้เป็นเพียงการตั้งค่าเชิงกลอีกต่อไป มันเป็นความจำเป็นทางเศรษฐกิจที่เข้มงวด การวิเคราะห์ทางวิศวกรรมล่าสุดเน้นย้ำว่าการปรับไดนามิกของของไหลให้เหมาะสมเพื่อลดการสูญเสียส่วนหัวที่ไม่จำเป็นสามารถลดการใช้พลังงานของปั๊มได้มากถึง 15 เปอร์เซ็นต์ต่อปี ด้วยเหตุนี้ ผู้ปฏิบัติงานในโรงงานที่มีความคิดก้าวหน้าจึงเปลี่ยนอย่างรวดเร็วจากวาล์วทั่วไปขนาดใหญ่เกินไป หันมาหันไปใช้โซลูชันที่ออกแบบมาอย่างแม่นยำเพื่อให้มีความต้านทานภายในน้อยที่สุด

พื้นฐานของการคำนวณแรงดันแคร็กและค่าสัมประสิทธิ์การไหล

การอาศัยการคาดเดาในการกำหนดขนาดวาล์วย่อมนำไปสู่ความไม่แน่นอนในการปฏิบัติงานอย่างหลีกเลี่ยงไม่ได้ ที่แม่นยำ การคำนวณแรงดันการแตกร้าว เป็นกระบวนการบังคับสำหรับวงจรของไหลแบบกำหนดเอง นี่เป็นเรื่องจริงโดยเฉพาะอย่างยิ่งในการทำงานท่อแนวตั้งซึ่งแรงโน้มถ่วงมีอิทธิพลอย่างมากต่อพฤติกรรมทางกล ฟิสิกส์พื้นฐานอาศัยการวิเคราะห์ความสัมพันธ์ระหว่างแรงและพื้นที่ผิว

ตัวแปรหลักได้แก่ แรงลงที่กระทำโดยสปริงภายใน น้ำหนักทางกายภาพของแผ่นปิดผนึก พื้นที่ผิวที่สัมผัสกับของไหลต้นน้ำ และแรงดันย้อนกลับแบบสถิตใดๆ ที่วางทับด้านบนของซีล ในการติดตั้งในแนวตั้ง ต้องเพิ่มน้ำหนักที่แท้จริงของคอลัมน์ของไหลเหนือวาล์วเข้ากับแรงปิด ผู้ผลิตระบุข้อกำหนดพื้นฐานสำหรับการติดตั้งในแนวนอน วิศวกรจะต้องปรับตัวเลขเหล่านี้ทางคณิตศาสตร์เพื่อพิจารณาตัวแปรความโน้มถ่วงและแรงดันต้านเฉพาะของสถาปัตยกรรมไปป์ไลน์ที่เป็นเอกลักษณ์

เพื่อคาดการณ์การสูญเสียแรงดันระหว่างการทำงานต่อเนื่องได้อย่างแม่นยำ วิศวกรจึงอาศัยค่าสัมประสิทธิ์การไหล ตามคำจำกัดความของอุตสาหกรรม ค่าสัมประสิทธิ์นี้แสดงถึงปริมาตรของน้ำที่จะไหลผ่านวาล์วเฉพาะในขณะที่ทำให้ความดันลดลงหนึ่ง psi

ค่าสัมประสิทธิ์ที่สูงกว่าบ่งชี้ว่าวาล์วมีประสิทธิภาพสูงและมีข้อจำกัดน้อยกว่า ซึ่งช่วยให้มีปริมาตรมากขึ้นโดยมีค่าปรับพลังงานน้อยที่สุด ผู้ซื้อและผู้ออกแบบระบบสามารถใช้แผนภูมิที่ผู้ผลิตจัดทำขึ้นเพื่อคาดการณ์การเสื่อมสลายของพลังงานที่แน่นอนสำหรับสื่อเฉพาะและอัตราการไหลที่ต้องการในทางคณิตศาสตร์ การอ้างอิงโยงการลดลงที่คำนวณนี้กับกราฟประสิทธิภาพของปั๊มช่วยให้วิศวกรตรวจสอบได้ว่าระบบจะทำงานได้อย่างราบรื่นโดยไม่สูญเสียพลังงานมากเกินไป

การออกแบบวาล์วที่แตกต่างกันส่งผลต่อแรงดันและการไหลอย่างไร

รูปทรงภายในของวาล์วกำหนดทั้งความต้านทานการเปิดและประสิทธิภาพการไหลอย่างต่อเนื่องอย่างมาก การเลือกสถาปัตยกรรมที่ถูกต้องเป็นเรื่องของการจับคู่คุณลักษณะทางกายภาพกับความต้องการเฉพาะเจาะจงที่มักรุนแรงในการใช้งานทางอุตสาหกรรม

การออกแบบการตรวจสอบการยกมีช่องภายในคล้ายกับโกลปวาล์วแบบเดิมมาก ของเหลวจะต้องเข้าสู่ร่างกาย หมุนขึ้นอย่างรวดเร็วเพื่อดันจานควบคุมออกจากเบาะ จากนั้นเลี้ยวอีกครั้งเพื่อออก เนื่องจาก การไหลของเช็ควาล์ว ต้องนำทางในเส้นทางที่คดเคี้ยวสูง โดยทั่วไปยูนิตเหล่านี้จึงมีแรงดันตกคร่อมที่สูงกว่ามากเมื่อเทียบกับการออกแบบอื่น ๆ อย่างไรก็ตาม เส้นทางอันจำกัดนี้มาพร้อมกับข้อดีที่สำคัญ ผลิตภัณฑ์คุณภาพสูง เช่น ที่ออกแบบโดย Didtek ให้การปิดผนึกที่ป้องกันการรั่วซึมที่เชื่อถือได้เป็นพิเศษในสภาพแวดล้อมที่มีแรงดันสูง เมื่อต้องรับมือกับไอน้ำอันตรายหรือก๊าซพิษ วิศวกรมักจะระบุวาล์วเหล่านี้ โดยคำนึงถึงความสมบูรณ์ของซีลมากกว่าประสิทธิภาพการไหลของวัตถุดิบ

ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ความแข็งแรงของวัสดุมีความสำคัญพอๆ กับพลศาสตร์ของไหล เช็ควาล์วปลอมแปลงผลิตจากบล็อกเหล็กแข็งภายใต้แรงดันความร้อนและทางกลอันยิ่งใหญ่ กระบวนการนี้ส่งผลให้โครงสร้างโมเลกุลมีความหนาแน่นและไม่มีรูพรุน เช็ควาล์วปลอมแปลง Didtek สร้างขึ้นตามมาตรฐาน API 602 ที่เข้มงวด จัดการกับตัวกลางที่มีความเร็วสูงและปั่นป่วนสูงโดยไม่ได้รับผลกระทบจากการกัดกร่อนภายในหรือความล้าทางกล การออกแบบที่ทนทานช่วยให้มั่นใจว่าเกณฑ์การเปิดยังคงสม่ำเสมอตลอดรอบที่ทรหดนับพันครั้ง

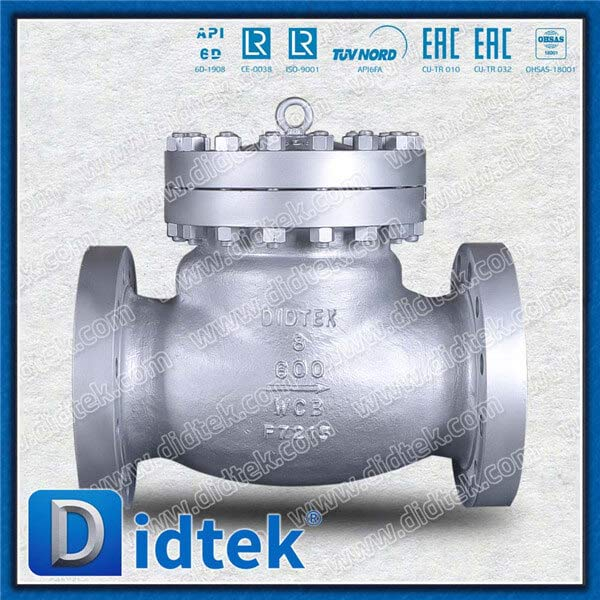

สำหรับการใช้งานของเหลวทั่วไปที่เป้าหมายหลักคือการลดการสูญเสียพลังงาน เช็ควาล์วสวิงมาตรฐานคือตัวเลือกที่เลือกใช้ สิ่งเหล่านี้มีจานแบบบานพับที่เหวี่ยงออกจากเส้นทางการไหลโดยสิ้นเชิง วิธีนี้ทำให้ของเหลวมีทางเดินเป็นเส้นตรงเกือบไม่มีสิ่งกีดขวาง เช็ควาล์วสวิงเหล็กหล่อ Didtek ใช้วัสดุ WCB ระดับพรีเมียมและเป็นไปตามมาตรฐาน API 594 ส่งผลให้มีแรงดันตกคร่อมต่ำเป็นพิเศษและป้องกันการไหลย้อนกลับที่เชื่อถือได้

แนวทางการวางตำแหน่งวงจรเพื่อประสิทธิภาพสูงสุด

การวางแนวทางกายภาพของไปป์ไลน์จะเปลี่ยนแปลงวิธีการทำงานของวาล์วในโลกแห่งความเป็นจริงอย่างมาก ในเส้นแนวนอน แรงโน้มถ่วงมีผลกระทบต่อการเปิดและปิดของแผ่นดิสก์อย่างเป็นกลาง ซึ่งช่วยให้กลไกสปริงหรือบานพับภายในสามารถควบคุมแรงกดจากการแตกร้าวได้ทั้งหมด

การติดตั้งในแนวตั้งที่มีการไหลขึ้นถือเป็นความท้าทายที่แตกต่าง แรงโน้มถ่วงจะดึงแผ่นดิสก์ลงอย่างต่อเนื่อง สิ่งนี้จะเพิ่มแรงกดดันในการแคร็กที่ต้องการอย่างมีประสิทธิภาพ เนื่องจากของไหลจะต้องยกน้ำหนักของส่วนประกอบภายในทางกายภาพ ในทางกลับกัน การติดตั้งเช็ควาล์วสวิงมาตรฐานในแนวตั้งที่มีการไหลลงถือเป็นข้อผิดพลาดทางวิศวกรรมที่ร้ายแรง แรงโน้มถ่วงจะทำให้วาล์วเปิดอย่างถาวร ทำให้ความสามารถในการป้องกันการไหลย้อนกลับไม่มีประโยชน์โดยสิ้นเชิง

ความปั่นป่วนเป็นศัตรูตัวฉกาจที่สุดของอายุการใช้งานวาล์วที่ยาวนาน อุปกรณ์ที่ติดตั้งใกล้กับทางระบายของปั๊มมากเกินไป ข้อศอกของท่อแหลมคม หรือวาล์วควบคุมแบบมอดูเลตจะได้รับผลกระทบ ของเหลวที่ปั่นป่วนและหมุนวนจะทำให้จานภายในกระพือปีกอย่างรวดเร็วกับที่นั่ง การสั่นอย่างต่อเนื่องนี้จะทำให้หมุดบานพับเสื่อมคุณภาพและทำลายพื้นผิวที่นั่ง ความล้มเหลวทางกลก่อนกำหนดเป็นสิ่งที่หลีกเลี่ยงไม่ได้

ตามแนวทางปฏิบัติมาตรฐานทางวิศวกรรมที่ดีที่สุด ควรติดตั้งวาล์วทิศทางอย่างน้อยห้าถึงสิบเส้นผ่านศูนย์กลางของท่อให้ห่างจากแหล่งที่มาของความปั่นป่วน การให้ท่อที่วิ่งเป็นแนวตรงช่วยให้โปรไฟล์ความเร็วของของไหลที่ไม่เป็นระเบียบมีเสถียรภาพจนเป็นการไหลแบบราบเรียบ เพื่อให้แน่ใจว่าวาล์วยังคงเปิดอยู่อย่างต่อเนื่องและลดการสึกหรอที่ไม่จำเป็น

เกณฑ์การคัดเลือกที่สามารถนำไปปฏิบัติได้จริงสำหรับการใช้งานทางอุตสาหกรรม

การจัดหาฮาร์ดแวร์ที่ถูกต้องจำเป็นต้องมีการวิเคราะห์แบบองค์รวมและมีวัตถุประสงค์ของเครือข่ายท่อทั้งหมด ผู้ซื้อควรใช้รายการตรวจสอบการประเมินที่เข้มงวดก่อนที่จะสรุปข้อกำหนดใดๆ

ขั้นแรก ระบุสื่อให้ชัดเจน ระบบกำลังขนส่งก๊าซอัด ของเหลวหนืด หรือสารละลายที่มีฤทธิ์กัดกร่อนสูงหรือไม่ นี่เป็นตัวกำหนดที่อยู่อาศัยและวัสดุตกแต่งที่ต้องการ จากนั้น กำหนดแรงดันในการเปิดที่แน่นอนซึ่งจำเป็นในการเริ่มต้นการไหลโดยไม่ทำให้ปั๊มของระบบทำงานหนักเกินไป คำนวณแรงดันตกคร่อมสูงสุดที่อนุญาตไปพร้อมๆ กันเพื่อให้แน่ใจว่าของไหลจะคงความเร็วด้านท้ายน้ำไว้เพียงพอ

เพื่อให้กระบวนการคัดเลือกง่ายขึ้น โปรดดูการเปรียบเทียบทางวิศวกรรมต่อไปนี้:

การเพิกเฉยต่อตัวชี้วัด เช่น แรงดันการแตกร้าว การวางแนวทิศทาง และแรงดันตกย่อมนำไปสู่ความไร้ประสิทธิภาพของระบบอย่างรุนแรง เสียงพูดคุยของวาล์วแบบทำลายล้าง หรือเหตุการณ์การไหลย้อนกลับที่เป็นหายนะ การตรวจสอบพารามิเตอร์ระบบของคุณอย่างรอบคอบและดำเนินการคำนวณที่จำเป็นจะช่วยปกป้องโครงสร้างพื้นฐานของคุณ ลดต้นทุนด้านพลังงาน และรับประกันการทำงานที่เชื่อถือได้นานหลายปี

คำถามที่พบบ่อย

สามารถปรับแรงดันการแตกร้าวของเช็ควาล์วได้หรือไม่?

ขึ้นอยู่กับการออกแบบภายในของตัวเครื่องทั้งหมด เช็ควาล์วแบบอินไลน์แบบสปริงบางรุ่นมีกลไกที่ปรับได้ สิ่งเหล่านี้ทำให้ผู้ปฏิบัติงานสามารถบีบอัดหรือคลายสปริงภายในได้ทางกายภาพ ซึ่งส่งผลให้แรงดันที่จำเป็นในการเปิดเปลี่ยนแปลงไป เช็ควาล์วสวิงแบบดั้งเดิมมีเกณฑ์การเปิดคงที่ซึ่งกำหนดโดยน้ำหนักทางกายภาพของจานเบรกและแรงโน้มถ่วงที่ไม่เปลี่ยนรูป

จะเกิดอะไรขึ้นหากทิศทางการไหลของเช็ควาล์วของฉันกลับด้านระหว่างการติดตั้ง

การติดตั้งวาล์วทิศทางไปด้านหลังจะปิดกั้นการไหลของของไหลไปข้างหน้าทั้งหมด ปั๊มของระบบจะดันของไหลอย่างแรงไปที่สิ่งกีดขวางที่ปิดและผ่านเข้าไปไม่ได้ นำไปสู่สถานการณ์อันตราย แรงดันที่สะสมอย่างรวดเร็วนี้จะทำให้เกิดความร้อนสูงเกินไปอย่างรุนแรง ข้อต่อท่ออาจแตก และความเสียหายทางกลที่รุนแรงต่อซีลภายในและใบพัดของปั๊ม

แรงดันการแคร็กเหมือนกับแรงดันย้อนกลับหรือไม่?

ไม่ พวกเขากำลังต่อต้านกองกำลัง แรงดันแคร็กคือปริมาณแรงดันต้นน้ำเฉพาะที่จำเป็นในการดันวาล์วให้เปิดและเริ่มการไหลไปข้างหน้า แรงดันย้อนกลับคือแรงดันปลายน้ำที่วางพิงด้านทางออกของวาล์ว ซึ่งจะบังคับจานภายในให้ปิดอย่างแข็งขันเพื่อป้องกันการไหลย้อนกลับ

ฉันจะลดแรงดันเช็ควาล์วที่ลดลงในระบบของฉันได้อย่างไร

เพื่อลดการสูญเสียพลังงาน ให้เลือกวาล์วที่มีค่าสัมประสิทธิ์การไหลสูงกว่า การกำหนดขนาดวาล์วอย่างถูกต้องเพื่อให้ตรงกับเส้นผ่านศูนย์กลางของท่อเป็นสิ่งสำคัญอย่างยิ่งในการหลีกเลี่ยงปัญหาคอขวด การเลือกการออกแบบที่มีเส้นทางการไหลที่ตรงกว่าและมีสิ่งกีดขวางน้อยกว่า เช่น เช็ควาล์วสวิงแบบเต็มพอร์ต แทนที่จะเป็นเช็ควาล์วยกที่มีข้อจำกัด จะช่วยลดแรงเสียดทานและความปั่นป่วนภายในได้อย่างมาก

ความหนืดของของไหลส่งผลต่อเกณฑ์การเปิดอย่างไร

ของเหลวที่มีความหนืดสูงต้องใช้พลังงานจลน์มากกว่าในการเริ่มต้นและรักษาการเคลื่อนไหว ในขณะที่แรงดันการแตกร้าวทางกลของวาล์วยังคงที่ ปั๊มระบบจะต้องทำงานหนักขึ้นเพื่อเอาชนะทั้งความต้านทานภายในของไหลและความตึงของสปริงวาล์ว วิศวกรต้องคำนึงถึงความหนืดเมื่อคำนวณการสูญเสียส่วนหัวของระบบทั้งหมด

ค้อนน้ำจะเกิดขึ้นได้ไหมหากแรงดันการแตกร้าวต่ำเกินไป?

ใช่. หากเกณฑ์ต่ำเกินไป กลไกภายในขาดความต้านทานเพียงพอที่จะปิดอย่างรวดเร็วเมื่อการไหลหยุด การปิดล่าช้าจะทำให้มีการไหลย้อนกลับเป็นระยะเวลาสั้นๆ เมื่อวาล์วกระแทกกระแทกกับโมเมนตัมย้อนกลับในที่สุด มันจะสร้างคลื่นกระแทกไฮดรอลิกที่รุนแรงที่เรียกว่าค้อนน้ำ ซึ่งสามารถทำลายโครงสร้างพื้นฐานของท่ออย่างรุนแรงได้
