ตรวจสอบการติดตั้ง การบำรุงรักษา และการป้องกันความล้มเหลวของวาล์ว

คุณรู้หรือไม่ว่าเหตุการณ์การไหลย้อนกลับเพียงครั้งเดียวสามารถทำลายระบบท่อที่มีราคาแพงได้ ลองนึกภาพสายน้ำแรงดันสูงในเขตเทศบาลสวนกลับกระแสน้ำอย่างกะทันหันเนื่องจากการสะดุดของปั๊ม หากไม่มีกลไกการคืนกลับที่เชื่อถือได้ แรงกระแทกไฮดรอลิกที่เกิดขึ้นจะทำให้อุปกรณ์ต้นทางแตกสลายภายในไม่กี่วินาที การตั้งค่าที่ไม่ดีหรือการละเลยตามปกติมักทำให้ส่วนประกอบสึกหรออย่างรวดเร็วและทำให้ระบบล่มสลายโดยสิ้นเชิง

ไม่ว่าคุณจะเป็นวิศวกรวางท่อผู้ช่ำชอง ผู้รับเหมาภาคสนาม หรือผู้จัดการโรงงาน จำเป็นต้องมีการควบคุมของเหลวให้เชี่ยวชาญ คู่มือนี้นำเสนอเทคนิคการติดตั้งที่สมบูรณ์แบบ กลยุทธ์การบำรุงรักษาที่ใช้งานได้จริง และกลยุทธ์ที่ได้รับการพิสูจน์แล้วเพื่อให้โครงสร้างพื้นฐานของคุณทำงานอย่างปลอดภัยมานานหลายทศวรรษ

ประเด็นสำคัญ

• การระบุเส้นทางการไหลที่ถูกต้องและการเลือกการวางแนวทางกายภาพที่เหมาะสมเป็นขั้นตอนที่สำคัญที่สุดก่อนที่จะติดตั้งอุปกรณ์ที่ไม่ส่งคืน
• การตั้งค่าที่ประสบความสำเร็จจำเป็นต้องมีการตรวจสอบล่วงหน้าอย่างละเอียด การล้างท่ออย่างเข้มงวด และการปฏิบัติตามแนวทางแรงบิดเชิงกลอย่างเข้มงวดเพื่อรับประกันความสมบูรณ์ของโครงสร้าง
• ผู้ร้ายหลักที่อยู่เบื้องหลังรถเสียก่อนเวลาอันควร ได้แก่ ค้อนน้ำที่รุนแรง ขนาด Cv ที่ไม่เหมาะสม การสะสมของเศษซาก และการติดตั้งเครื่องในระนาบที่ไม่ถูกต้อง
• การบำรุงรักษาตามปกติซึ่งรวมถึงการทำความสะอาดเป็นประจำ การหล่อลื่นตามเป้าหมาย และการประเมินด้วยภาพภายในจะช่วยยืดอายุการใช้งานของเครือข่ายระบบท่อของคุณอย่างทวีคูณ
• การใช้ประโยชน์จากการออกแบบทางวิศวกรรมเฉพาะทางที่ติดตั้งน้ำหนักถ่วงภายนอกช่วยลดการกระแทกทางจลนศาสตร์ได้อย่างมากและป้องกันความล้าทางกล

ภาพรวมการพัฒนาของการควบคุมของไหลทางอุตสาหกรรม

ภาคส่วนวาล์วอุตสาหกรรมกำลังเผชิญกับการเปลี่ยนแปลงครั้งใหญ่ไปสู่การวิเคราะห์เชิงคาดการณ์และการบรรเทาผลกระทบทางกลขั้นสูง กฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดยิ่งขึ้นและต้นทุนที่สูงเกินไปที่เกี่ยวข้องกับการหยุดทำงานโดยไม่ได้วางแผนทำให้เกิดการเปลี่ยนแปลงนี้ ผู้จัดการโรงงานที่มีความคิดก้าวหน้าไม่เลือกใช้โมเดลที่ทำงานด้วยแรงโน้มถ่วงขั้นพื้นฐานอีกต่อไป มีความต้องการโซลูชั่นเชิงวิศวกรรมที่ดูดซับพลังงานจลน์อย่างกระตือรือร้นเพิ่มมากขึ้น การบูรณาการเซ็นเซอร์เสียงเพื่อตรวจจับการรั่วไหลระดับไมโครตั้งแต่เนิ่นๆ ก่อนที่มันจะลุกลามอย่างรวดเร็ว กลายเป็นแนวทางปฏิบัติด้านวิศวกรรมมาตรฐานสำหรับโครงสร้างพื้นฐานที่สำคัญอย่างรวดเร็ว

การติดตั้งล่วงหน้า: การทำความเข้าใจกลไกและพลวัตของการไหล

ก่อนที่จะเริ่มการทำงานทางกายภาพ เจ้าหน้าที่ซ่อมบำรุงจะต้องเข้าใจกลไกพื้นฐานของของเหลวก่อน ส่วนประกอบเหล่านี้ทำงานโดยอัตโนมัติตามความแตกต่างของแรงดันของระบบ การตั้งค่าเริ่มต้นจะกำหนดความน่าเชื่อถือในระยะยาว การเลือกวัสดุมาตรฐานอุตสาหกรรม เช่น เหล็กหล่อ WCB หรือเหล็กกล้าไร้สนิมดูเพล็กซ์ที่ตรงกับไดนามิกของของไหลเฉพาะของคุณเป็นขั้นตอนพื้นฐานในการออกแบบระบบที่แข็งแกร่ง

การระบุเส้นทางการไหลที่ถูกต้อง

อุปกรณ์เหล่านี้มีทิศทางเดียวอย่างเคร่งครัด จุดประสงค์เดียวของพวกเขาคือการอนุญาตให้ของไหลเดินทางในเส้นทางเดียวในขณะที่ปิดกั้นการเคลื่อนไหวย้อนกลับอย่างรุนแรง โดยทั่วไปผู้ผลิตจะขว้างลูกศรที่โดดเด่นไปที่ลำตัวภายนอก การค้นหาและตรวจสอบ นี้ ทิศทางการไหลของเช็ควาล์ว เป็นขั้นตอนที่สำคัญที่สุดก่อนการติดตั้ง การติดตั้งเครื่องไปด้านหลังจะส่งผลให้เกิดสถานการณ์หัวเสียทันที การควบคุมดูแลนี้จะเพิ่มแรงดันท่อต้นน้ำและกำจัดซีลปั๊มก่อนที่ผู้ปฏิบัติงานจะกดปุ่มหยุดฉุกเฉินได้

การเลือกทิศทางที่เหมาะสม

เค้าโครงทางกายภาพของไปป์ไลน์ของคุณมีผลโดยตรงต่อการเลือกส่วนประกอบ ตำแหน่งการติดตั้ง เช็ค วาล์ว จะต้องสอดคล้องกับกลไกภายในของรุ่นที่คุณเลือกอย่างสมบูรณ์แบบ รูปแบบการสวิงมาตรฐานส่วนใหญ่จะทำงานได้อย่างเหมาะสมในแนวนอน พวกเขาอาศัยแรงโน้มถ่วงเพื่อช่วยจานในการปิดเมื่อความเร็วไปข้างหน้าหยุดลง การตั้งค่าแนวตั้งทำให้เกิดความท้าทายทางวิศวกรรมที่ซับซ้อนมากขึ้น หากติดตั้งในแนวตั้ง ของเหลวจะต้องเคลื่อนที่ขึ้นด้านบน การติดตั้งแบบจำลองที่ขึ้นอยู่กับแรงโน้มถ่วงแบบมาตรฐานในท่อแนวตั้งที่มีการไหลลงนั้นไม่บรรลุวัตถุประสงค์โดยสิ้นเชิง รุ่นที่รองรับสปริงสำหรับงานหนักจำเป็นสำหรับสถานการณ์การไหลลงเพื่อบังคับให้กลไกปิดต้านแรงดึงของแรงโน้มถ่วง

โปรโตคอลการติดตั้งทีละขั้นตอน

การเปลี่ยนจากทฤษฎีไปสู่การปฏิบัติต้องอาศัยความแม่นยำและความสะอาด การปฏิบัติตามระเบียบการที่ได้มาตรฐานจะช่วยลดความเสี่ยงของการรั่วไหลของหน้าแปลนและการแตกหักจากความเครียดภายใน

การตรวจสอบก่อนการติดตั้ง

ลองนึกภาพการขันน็อตหน้าแปลนขนาดใหญ่ 12 นิ้วขึ้นเท่านั้นจึงจะพบว่าพลาสติกห่อสำหรับขนส่งติดอยู่ในสลักบานพับ ทำการตรวจสอบด้วยสายตาอย่างละเอียดภายใต้แสงสว่างจ้าเสมอ ไปป์ไลน์จะต้องถูกล้างให้หมด สิ่งสกปรก ตะกรัน และตะกรันการเชื่อมที่มีฤทธิ์กัดกร่อนทำหน้าที่เหมือนกระดาษทราย สิ่งเหล่านี้เป็นตัวเร่งปฏิกิริยาหลักสำหรับการเสื่อมสภาพของเบาะนั่งตั้งแต่เนิ่นๆ และการรั่วไหลที่ความเร็วสูงในภายหลัง

กระบวนการติดตั้ง

ดำเนินการติดตั้งทางกายภาพอย่างเป็นระบบ ขั้นแรก ตรวจสอบให้แน่ใจว่าท่อต้นน้ำและปลายน้ำอยู่ในแนวเดียวกันอย่างสมบูรณ์ การบังคับให้ตัวโลหะแข็งระหว่างหน้าแปลนที่ไม่ตรงแนวทำให้เกิดความเครียดจากการดัดงออย่างมากในการหล่อ จากนั้น ให้ลดระดับยูนิตลงอย่างระมัดระวังระหว่างหน้าแปลน ตรวจสอบให้แน่ใจว่าปะเก็นอุตสาหกรรมที่เหมาะสมอยู่ตรงกลางอย่างสมบูรณ์ ปะเก็นที่ไม่ตรงแนวยื่นออกมาในเส้นทางการไหลและทำให้เกิดความปั่นป่วนที่ไม่พึงประสงค์ สุดท้าย ใส่สลักเกลียวแล้วขันให้แน่นโดยใช้ลำดับรูปแบบกากบาทรูปดาว ประแจทอร์คที่ปรับเทียบแล้วคือการป้องกันการรั่วไหลระดับไมโครได้ดีที่สุด

สาเหตุทั่วไปของการล่มสลายของระบบ

การทำความเข้าใจว่าเหตุใดกลไกการควบคุมของไหลพังจึงเป็นสิ่งสำคัญสำหรับการบำรุงรักษาเชิงป้องกัน กรณีส่วนใหญ่ของ ความล้มเหลวของเช็ควาล์ว เกิดจากการใช้งานที่ผิดมากกว่าข้อบกพร่องจากการผลิต

ค้อนน้ำและการกระแทกอย่างรุนแรง

แรงกระแทกของไฮดรอลิกเกิดขึ้นเมื่อของไหลที่กำลังเคลื่อนที่ถูกบังคับให้หยุดอย่างรุนแรง เมื่อปั๊มความจุสูงปิด คอลัมน์น้ำขนาดใหญ่จะย้อนกลับอย่างรวดเร็ว ของเหลวถอยหลังจะกระแทกจานเบรกเข้ากับเบาะโลหะด้วยแรงจลน์มหาศาล หากกลไกการปิดทำปฏิกิริยาช้าเกินไป การกระแทกซ้ำๆ นี้จะทำให้หมุดบานพับภายในโค้งงอ และทำให้พื้นผิวซีลเปลี่ยนรูปไป

ขนาดและสภาวะการไหลไม่ถูกต้อง

การควบคุมดูแลทางวิศวกรรมบ่อยครั้งคือการปรับขนาดส่วนประกอบตามเส้นผ่านศูนย์กลางภายนอกของท่อเพียงอย่างเดียว คุณต้องคำนวณสภาพการไหลตามจริง หากหน่วยมีขนาดใหญ่เกินไป ความเร็วของของไหลปกติจะต่ำเกินไปที่จะยึดแผ่นดิสก์ไว้ในท่าทางที่มั่นคง ลูกนกจะกระเด้งออกจากจุดหยุดภายในอย่างต่อเนื่อง การพูดคุยแบบทำลายล้างนี้นำไปสู่การสึกหรออย่างรวดเร็วของตลับลูกปืนและการพังทลายของกลไกในที่สุด

กลยุทธ์เชิงรุกและการเลือกที่แม่นยำ

วิศวกรจะต้องเลือกอุปกรณ์ตามอัตราการไหลเฉพาะ ความหนาแน่นของของไหล และแรงดันตกที่ยอมรับได้ การคำนวณค่าสัมประสิทธิ์การไหลที่ถูกต้องทำให้มั่นใจได้ว่าความเร็วในการทำงานปกติจะมีแรงเพียงพอในการยึดแผ่นดิสก์ภายในให้มั่นคง วิศวกรรมที่มีความแม่นยำนี้ช่วยลดความเสี่ยงของการพูดคุย

คู่มือการเลือกหลัก

การเปรียบเทียบการกำหนดค่าที่แตกต่างกันเป็นสิ่งสำคัญสำหรับการจับคู่ฮาร์ดแวร์กับสภาพแวดล้อมไฮดรอลิกเฉพาะของคุณ ตัวเลือกมาตรฐานที่มีจำหน่ายทั่วไปจะไม่เพียงพอสำหรับระบบที่เสี่ยงต่อการเกิดไฟฟ้าช็อตอย่างรุนแรง

การผสานรวมอุปกรณ์เสริมกลไกจะควบคุมความเร็วในการปิดและลดการกระแทกแบบทำลายล้าง การใช้การออกแบบที่มีตุ้มน้ำหนักแบบปรับได้ช่วยให้ผู้ปฏิบัติงานปรับแต่งลักษณะการปิดได้อย่างละเอียด น้ำหนักภายนอกช่วยในการปิดจานอย่างรวดเร็วก่อนที่ของไหลย้อนกลับจะถึงความเร็วทำลายล้าง

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษาอย่างครอบคลุม

ความมั่นคงในการปฏิบัติงานในระยะยาวขึ้นอยู่กับโปรแกรมการดูแลที่มีโครงสร้างครบถ้วน หากปราศจากการควบคุมดูแลอย่างสม่ำเสมอ แม้แต่โลหะผสมที่แข็งแกร่งก็ยังยอมจำนนต่อแรงเสียดทาน การใช้ขั้นตอนการปฏิบัติงานมาตรฐานที่เข้มงวดสำหรับ การบำรุงรักษาเช็ควาล์ว จะช่วยยืดอายุการใช้งานของเครือข่ายของคุณและปกป้องทรัพย์สินดาวน์สตรีม

จัดทำตารางการตรวจสอบตามปกติ

ความถี่ในการตรวจสอบของคุณจะต้องกำหนดโดยการใช้งานเฉพาะและอัตรารอบการทำงาน ระบบน้ำสะอาดที่แรงดันปานกลางอาจต้องมีการตรวจสอบด้วยสายตาเป็นประจำทุกปีเท่านั้น ท่อขนส่งสารกัดกร่อนจำเป็นต้องมีการประเมินรายไตรมาสที่เข้มงวดเพื่อจัดทำแผนผังการย่อยสลายของวัสดุ

การทำความสะอาด การหล่อลื่น และการประเมินภายใน

จะต้องแยกสายท่อออกทั้งหมดโดยใช้บล็อกวาล์วและคลายแรงดันอย่างปลอดภัยก่อนหมุนประแจ ตรวจสอบช่องภายในเพื่อดูการสะสมของตะกรันเมื่อถอดฝากระโปรงออกแล้ว ใช้เครื่องมือที่ไม่ขัดถูเพื่อทำความสะอาดพื้นผิวที่นั่ง ระวังอย่าให้โลหะเป็นรอย การให้คะแนนด้วยกล้องจุลทรรศน์ทำให้การปิดผนึกทิศทางเดียวลดลง ทาจาระบีอุตสาหกรรมที่เหมาะสมกับอุณหภูมิที่หมุดบานพับภายนอกและต่อมบรรจุสำหรับการออกแบบที่มีคันโยกภายนอก

ข้อพิจารณาทางวิศวกรรมเฉพาะอุตสาหกรรม

ส่วนประกอบที่สำคัญเหล่านี้ถูกนำไปใช้ในอุตสาหกรรมที่หลากหลาย การทำความเข้าใจความต้องการของภาคส่วนของคุณเป็นสิ่งสำคัญในการเลือกโลหะวิทยาที่ถูกต้อง

การใช้งานน้ำมัน ก๊าซ และน้ำเสีย

ภาคไฮโดรคาร์บอนต้องอาศัยโครงสร้างพื้นฐานในสภาพแวดล้อมที่โหดร้าย ท่อส่งน้ำมันและก๊าซทนทานต่อการไหลหลายเฟส แรงกดดันที่รุนแรง และก๊าซเปรี้ยวที่มีฤทธิ์กัดกร่อนสูง วัสดุมาตรฐานจะละลายอย่างรวดเร็วในสภาวะเหล่านี้ โลหะวิทยาขั้นสูง เช่น สแตนเลสดูเพล็กซ์ตามมาตรฐาน API 594 เป็นสิ่งจำเป็น ระบบน้ำเสียต้องเผชิญกับภัยคุกคามจากเศษขยะอย่างต่อเนื่อง สิ่งอำนวยความสะดวกมักใช้เส้นทางการไหลของพอร์ตแบบเต็มแบบพิเศษเพื่อป้องกันการอุดตันจากภัยพิบัติ

คำถามที่พบบ่อย

เช็ควาล์วสามารถติดตั้งในแนวตั้งได้หรือไม่?

การบูรณาการในแนวดิ่งขึ้นอยู่กับกลไกภายในและพลศาสตร์ของไหลเป็นอย่างสูง โดยทั่วไปการตั้งค่าในแนวตั้งจะได้รับอนุญาตหากของไหลเคลื่อนขึ้นด้านบน แรงดันไฮดรอลิกจะยกแผ่นดิสก์ภายในขึ้นในขณะที่แรงโน้มถ่วงช่วยในการปิดเมื่อปั๊มปิด แบบจำลองที่ขึ้นกับแรงโน้มถ่วงมาตรฐานจะยังคงเปิดอย่างถาวร และไม่สามารถป้องกันการไหลย้อนกลับได้หากการไหลเคลื่อนลง ต้องใช้สปริงโหลดแบบพิเศษเฉพาะสำหรับการไหลในแนวตั้งลง

ฉันจะรู้ได้อย่างไรว่าระบบของฉันล้มเหลว?

การระบุสัญญาณเตือนล่วงหน้าจะช่วยป้องกันความเสียหายร้ายแรงต่อท่อส่งก๊าซ อาการที่พบบ่อย ได้แก่ เสียงดังกระแทกระหว่างการปิดปั๊ม การสั่นสะเทือนมากเกินไป และแรงดันตกโดยไม่ทราบสาเหตุ การสังเกตปั๊มต้นน้ำหมุนไปข้างหลังหลังจากปิดเครื่องเป็นสัญญาณที่ชัดเจนของการไหลย้อนกลับ

ความเร็วการไหลขั้นต่ำที่ต้องใช้ในการเปิดแผ่นดิสก์ไว้คือเท่าใด

วิศวกรอ้างถึงสิ่งนี้ว่าเป็นการไหลขั้นต่ำที่จำเป็นสำหรับตำแหน่งที่เปิดเต็ม มันแตกต่างกันไปอย่างมากขึ้นอยู่กับการออกแบบเฉพาะและน้ำหนักของลูกนกภายใน หากความเร็วการไหลที่แท้จริงต่ำกว่าเกณฑ์นี้ แผ่นดิสก์จะลอยอยู่ในกระแสการไหลและกระทบกับเบาะนั่ง สิ่งนี้ทำให้เกิดความล้าทางกลอย่างรวดเร็ว ควรศึกษาผังงานของผู้ผลิตเพื่อให้ตรงกับค่า CV กับเงื่อนไขไปป์ไลน์ที่แท้จริงของคุณ

คุณจะทดสอบการรั่วไหลภายในโดยไม่ต้องถอดตัวเครื่องออกได้อย่างไร?

การทดสอบการปล่อยเสียงเป็นวิธีการแบบไม่ทำลายที่เชื่อถือได้มากที่สุดซึ่งช่างเทคนิคภาคสนามใช้ ด้วยการยึดเซ็นเซอร์อัลตราโซนิกเข้ากับตัววาล์วภายนอก วิศวกรสามารถตรวจจับเสียงฟู่ความถี่สูงของของเหลวผ่านบ่าที่นั่งภายในได้ การทดสอบแรงดันตกคร่อมบล็อกวาล์วแยกเป็นอีกวิธีมาตรฐานในการตรวจสอบความสมบูรณ์ของซีล

ร่วมมือกับ Didtek เพื่อโซลูชันการควบคุมของไหลที่เชื่อถือได้

ความสำเร็จในระยะยาวของเครือข่ายการจัดการของเหลวเริ่มต้นจากการเลือกผลิตภัณฑ์คุณภาพระดับพรีเมียมและได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ การเริ่มต้นด้วยโลหะวิทยาที่เหนือกว่าจะช่วยลดความยุ่งยากในขั้นตอนการติดตั้งและลดความถี่ของการหยุดทำงานลงอย่างมาก

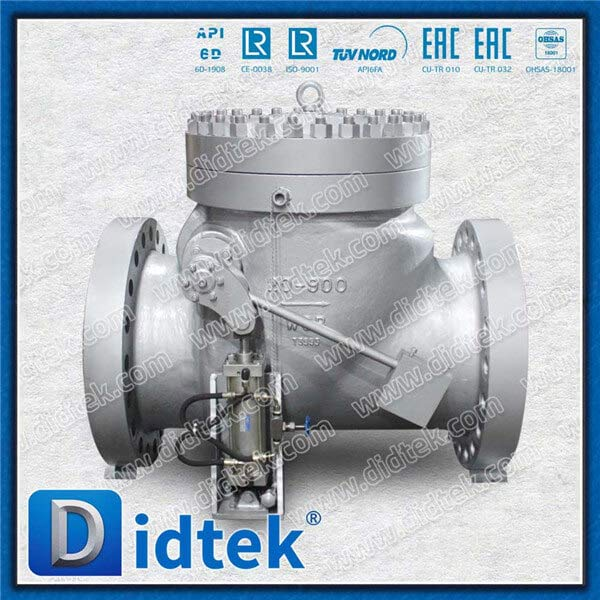

Didtek Valve ได้รับการยอมรับทั่วโลกในด้านความเชี่ยวชาญด้านการผลิตที่เข้มงวด โปรโตคอลการทดสอบแรงดัน API 6D ที่เข้มงวด และความมุ่งมั่นอย่างแน่วแน่ในการจัดหาโซลูชั่นที่ทนทาน แค็ตตาล็อกของเราประกอบด้วยการออกแบบวงสวิงเหล็กหล่อที่แข็งแกร่ง และรุ่นถ่วงน้ำหนักขั้นสูงที่ออกแบบมาเพื่อต่อต้านค้อนน้ำที่รุนแรง เราสนับสนุนให้วิศวกรและผู้จัดการฝ่ายจัดซื้อติดต่อทีมเทคนิคของเราเพื่อขอคำปรึกษาเกี่ยวกับโครงการ เยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Didtek Valve เพื่อค้นหาการกำหนดค่าที่สมบูรณ์แบบที่สุดสำหรับการติดตั้งที่สำคัญครั้งต่อไปของคุณ
