จะทราบได้อย่างไรว่าวาล์วเปิดหรือปิดอยู่

1. บทนำ

คุณเคยไม่แน่ใจหรือไม่ว่า วาล์ว เปิดหรือปิดอยู่? การระบุสถานะของวาล์วอย่างไม่ถูกต้องอาจทำให้เกิดข้อผิดพลาดที่มีค่าใช้จ่ายสูงในทุกระบบ

ในบทความนี้ เราจะมาดูวิธีดูว่าวาล์วเปิดหรือปิดอยู่ คุณจะได้เรียนรู้วิธีการง่ายๆ ในการระบุตำแหน่งของวาล์วประเภทต่างๆ และหลีกเลี่ยงปัญหาที่อาจเกิดขึ้น

2. ประเภทวาล์วทั่วไปและวิธีการระบุสถานะ

2.1 บอลวาล์ว

On Position: ใน บอลวาล์ว ที่จับจะขนานกับท่อเมื่อวาล์วเปิดอยู่ เพื่อให้ของไหลไหลผ่านได้ ลูกบอลภายในวาล์วจะเรียงตัวกับเส้นทางการไหลเพื่อให้ของเหลวหรือก๊าซไหลผ่านได้

ตำแหน่งปิด: เมื่อวาล์วปิดอยู่ ด้ามจับจะตั้งฉากกับท่อเพื่อปิดกั้นการไหล ลูกบอลหมุน 90 องศาเพื่อปิดเส้นทางการไหล

เคล็ดลับ: บอลวาล์วเป็นหนึ่งในวาล์วประเภทที่ใช้งานง่ายที่สุดในการระบุ ตำแหน่งของที่จับช่วยให้มองเห็นได้ทันที กลไกง่ายๆ นี้ทำให้เหมาะสำหรับการใช้งานที่ต้องการการปิดเครื่องหรือการควบคุมการไหลอย่างรวดเร็ว โดยทั่วไปจะใช้ในอุตสาหกรรมต่างๆ ตั้งแต่การบำบัดน้ำไปจนถึงกระบวนการทางเคมี เนื่องจากมีความน่าเชื่อถือและใช้งานง่าย

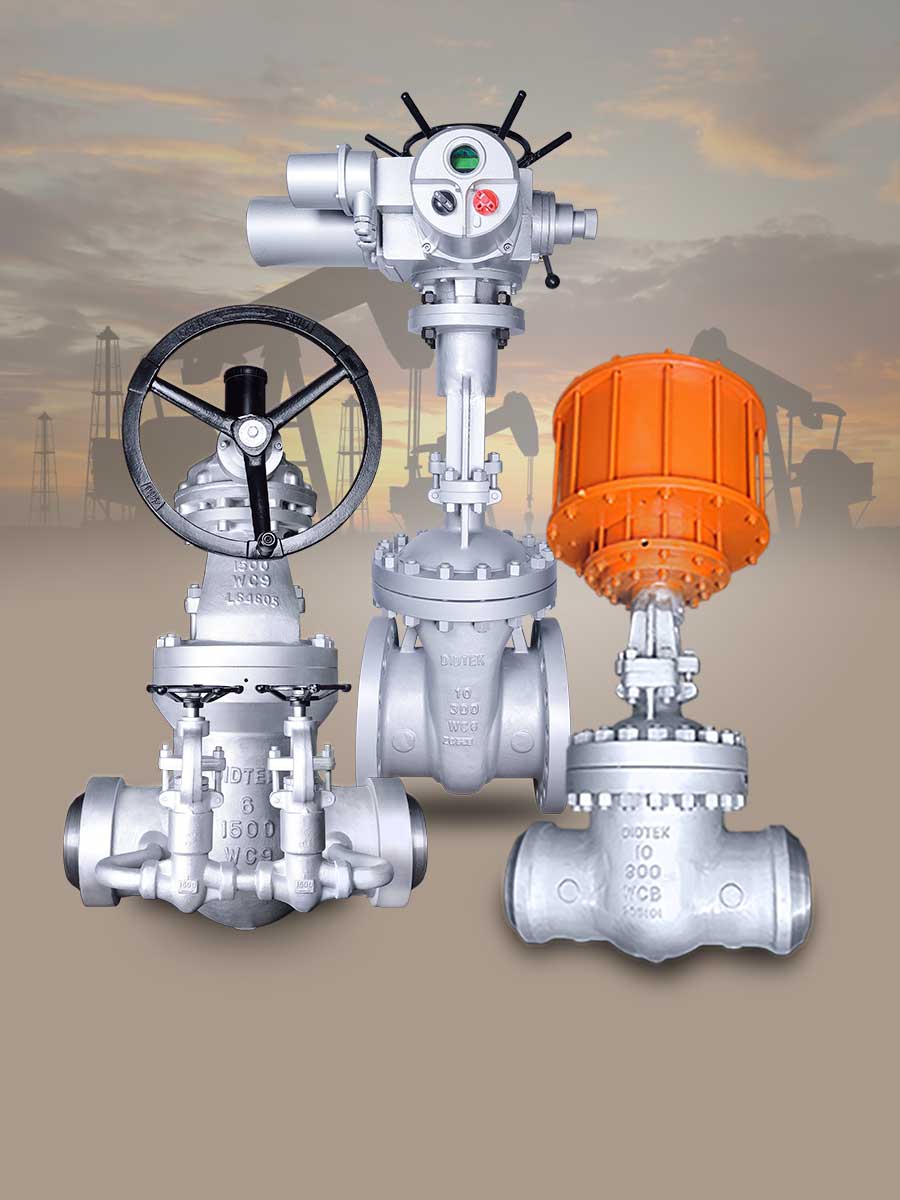

2.2 เกทและโกลบวาล์ว

วิธีการระบุตัวตน:

● ทิศทางการหมุน: โดยทั่วไปแล้ววาล์วเกทและโกลปจะมีล้อเลื่อนสำหรับการทำงานแบบแมนนวล หากต้องการปิดวาล์วเหล่านี้ ให้หมุนวงล้อจักรตามเข็มนาฬิกา หากต้องการเปิด ให้หมุนวงล้อจักรทวนเข็มนาฬิกา ตรวจสอบทิศทางที่ถูกต้องเสมอโดยการตรวจสอบตัวบ่งชี้ทิศทางที่สลักอยู่บนตัววาล์วหรือที่จับ

● ก้านที่เพิ่มขึ้น: เกทและวาล์วโลกจำนวนมากมีก้านที่เพิ่มขึ้น เมื่อวาล์วเปิด ก้านจะยื่นออกมาจากตัววาล์ว ทำให้มองเห็นได้ชัดเจนว่าวาล์วเปิดอยู่ เมื่อปิด ก้านจะหดกลับเข้าไปในตัววาล์ว

● ก้านไม่ขึ้น: วาล์วบางชนิด เช่น เกทและวาล์วโลก มีก้านไม่ขึ้น ในกรณีเหล่านี้ คุณจะไม่สามารถประเมินสถานะของวาล์วด้วยสายตาโดยการตรวจสอบก้านได้ ให้หมุนวงล้อจักรด้วยตนเองแทน หากหมุนทวนเข็มนาฬิกาอย่างอิสระแล้วหยุด แสดงว่าวาล์วน่าจะเปิดอยู่ หากต้านทานการเคลื่อนไหวและหยุดหลังจากหมุนตามเข็มนาฬิกา วาล์วจะปิด

หมายเหตุ: ตรวจสอบตัววาล์วทุกครั้งเพื่อดูเครื่องหมายเพิ่มเติมที่ระบุทิศทางที่ถูกต้องในการเปิดและปิดวาล์ว วาล์วบางตัวอาจมีกลไกการหมุนย้อนกลับ ดังนั้นการยืนยันจากคู่มือวาล์วหรือการทำเครื่องหมายจึงเป็นสิ่งสำคัญ

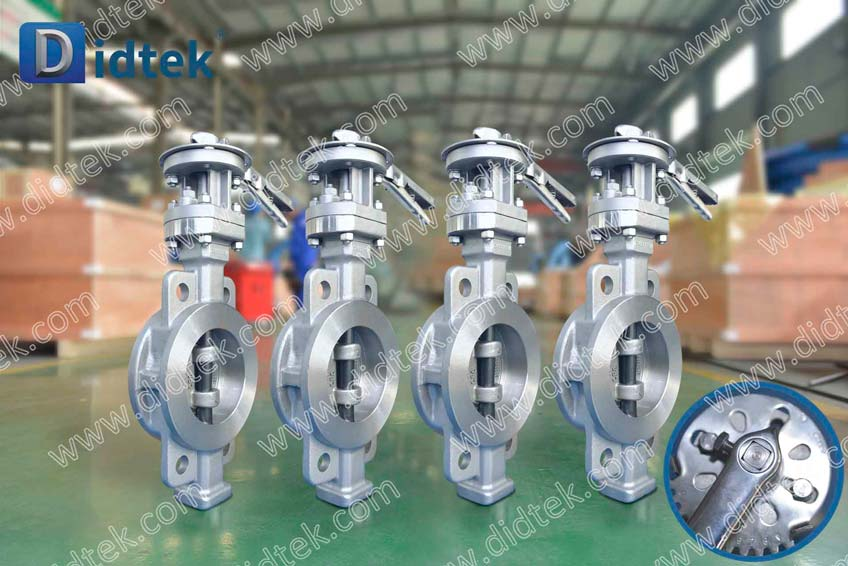

2.3 วาล์วปีกผีเสื้อ

ตำแหน่ง: ที่จับของวาล์วปีกผีเสื้อจะขนานกับท่อเมื่อเปิดจนสุดเพื่อให้ของเหลวไหลผ่านได้อย่างอิสระ จานภายในจัดแนวตามทิศทางการไหลทำให้ของเหลวหรือก๊าซไหลผ่านวาล์วได้

ตำแหน่งปิด: เมื่อวาล์วปิดอยู่ ด้ามจับจะตั้งฉากกับท่อ ตำแหน่งนี้จะปิดกั้นการไหล เนื่องจากแผ่นดิสก์ภายในหมุนตั้งฉากกับเส้นทางการไหล

ความสามารถในการปรับได้: วาล์วปีกผีเสื้อบางตัวได้รับการออกแบบมาเพื่อควบคุมการไหล ไม่ใช่แค่ทำหน้าที่เป็นสวิตช์เปิด/ปิดเท่านั้น ที่จับสามารถวางตำแหน่งระหว่างตำแหน่งเปิดสุดและปิดสุดเพื่อควบคุมอัตราการไหล เมื่อคุณสมบัตินี้พร้อมใช้งาน ให้มองหาตัวบ่งชี้บนวาล์วที่ระบุขีดจำกัดการควบคุมการไหล

เคล็ดลับ: เมื่อตรวจสอบวาล์วปีกผีเสื้อ สิ่งสำคัญคือต้องสังเกตตำแหน่งมือจับก่อน แต่ยังต้องฟังหรือสังเกตการไหลของของเหลวที่ไหลผ่านระบบด้วย วาล์วที่เปิดสนิทช่วยให้ไหลได้ไม่จำกัด ในขณะที่วาล์วควบคุมปริมาณอาจปิดกั้นของเหลวได้ไม่เต็มที่ แต่อาจลดการไหลลงอย่างมาก

2.4 วาล์วกระตุ้น

วิธีการระบุตัวตน:

● ตัวบ่งชี้ตำแหน่ง: วาล์วที่ทำงานอยู่จะถูกควบคุมผ่านแหล่งพลังงานภายนอก เช่น ไฟฟ้า นิวแมติก หรือพลังงานไฮดรอลิก วาล์วเหล่านี้มักจะมีตัวบ่งชี้ตำแหน่งทางกลหรืออิเล็กทรอนิกส์ที่แสดงด้วยสายตาว่าวาล์วเปิดหรือปิด ตัวบ่งชี้เหล่านี้อาจรวมถึงการอ่านข้อมูลแบบดิจิทัล ไฟ หรือธงแบบกลไก

● ผลตอบรับของระบบควบคุม: ระบบอัตโนมัติ เช่น ระบบที่ใช้ PLC (Programmable Logic Controllers) หรือ SCADA (Supervisory Control and Data Acquisition) ให้ผลตอบรับแบบเรียลไทม์เกี่ยวกับตำแหน่งของวาล์วที่กระตุ้นการทำงาน ระบบเหล่านี้มีประโยชน์อย่างยิ่งในอุตสาหกรรมต่างๆ เช่น น้ำมันและก๊าซ ซึ่งวาล์วมักได้รับการควบคุมและตรวจสอบจากระยะไกล

เคล็ดลับ: สำหรับวาล์วกระตุ้นหรือวาล์วอัตโนมัติ วิธีที่ดีที่สุดคืออาศัยผลตอบรับของระบบและตัวบ่งชี้ดิจิทัล แทนที่จะตรวจสอบด้วยตนเอง ช่วยให้มั่นใจได้ถึงความถูกต้องแม่นยำ โดยเฉพาะในระบบที่ซับซ้อนซึ่งการจัดการแบบแมนนวลอาจไม่สามารถทำได้

2.5 เช็ควาล์วและวาล์วลดแรงดัน

เช็ควาล์ว : เช็ควาล์วมีเอกลักษณ์เฉพาะตัวเนื่องจากไม่จำเป็นต้องดำเนินการด้วยตนเองเพื่อเปิดหรือปิด พวกมันถูกควบคุมโดยอัตโนมัติโดยการไหลของของไหล เมื่อของเหลวไหลไปในทิศทางที่ถูกต้อง วาล์วจะเปิด หากของเหลวพยายามไหลในทิศทางตรงกันข้าม วาล์วจะปิดเพื่อป้องกันการไหลย้อนกลับ โดยทั่วไปวาล์วเหล่านี้จะมีลูกศรบอกทิศทางเพื่อระบุทิศทางการติดตั้งที่ถูกต้อง

วาล์วลดแรงดัน: หากต้องการตรวจสอบการทำงานของวาล์วลดแรงดัน ให้ใช้เกจวัดแรงดันเพื่อวัดแรงดันก่อนและหลังวาล์ว หากแรงดันปลายน้ำตรงกับค่าที่คาดไว้ วาล์วน่าจะเปิดและทำงานได้อย่างถูกต้อง หากแรงดันสูงเกินที่คาดไว้ วาล์วอาจทำงานผิดปกติหรือปิด

3. วิธีการทั่วไปในการกำหนดสถานะวาล์ว

3.1 การตรวจพินิจ

ตำแหน่งมือจับ: วิธีที่ตรงไปตรงมาที่สุดในการตรวจสอบว่าวาล์วเปิดหรือปิดอยู่คือการตรวจสอบตำแหน่งมือจับ หากด้ามจับขนานกับท่อ แสดงว่าวาล์วเปิด หากตั้งฉากกับท่อวาล์วจะปิด

เครื่องหมายทิศทางการไหล: วาล์วจำนวนมากมีลูกศรบอกทิศทางหรือป้ายระบุทิศทางการไหลที่ถูกต้อง นี่อาจเป็นสัญญาณภาพที่มีประโยชน์ โดยเฉพาะอย่างยิ่งสำหรับวาล์วที่ไม่เป็นไปตามทิศทางของมือจับเปิด/ปิดทั่วไป (เช่น เช็ควาล์ว)

เคล็ดลับ: ก่อนที่จะพยายามควบคุมวาล์ว ให้ตรวจสอบที่จับด้วยสายตาและมองหาตัวบ่งชี้ทิศทางหรือเครื่องหมายใดๆ การตรวจสอบด้วยภาพอย่างรวดเร็วนี้สามารถประหยัดเวลาและป้องกันการปรับเปลี่ยนที่ไม่จำเป็น

3.2 การยืนยันด้วยตนเอง

การหมุนวงล้อจักร: สำหรับวาล์วแบบแมนนวล การหมุนวงล้อจักรหรือมือจับเป็นวิธีที่มีประสิทธิภาพในการยืนยันสถานะ หากวาล์วหมุนทวนเข็มนาฬิกาอย่างนุ่มนวลและไม่มีแรงต้าน แสดงว่าวาล์วน่าจะเปิดอยู่ หากต้านทานการหมุนหรือแข็งตัว วาล์วอาจถูกปิด

การตรวจสอบก้านไม่ขึ้นด้วยตนเอง: สำหรับวาล์วที่มีก้านไม่ขึ้น (เช่น เกทและโกลบวาล์วบางประเภท) ให้ตรวจสอบความต้านทานด้วยตนเอง หมุนวงล้อจักรจนถึงขีดจำกัด และตรวจสอบให้แน่ใจว่าหยุดที่ตำแหน่งเปิดสุดหรือปิดสุดตามที่คาดไว้

3.3 การไหลหรือการตอบสนองของแรงดัน

การสังเกตการไหล: ในระบบที่ทำงานอยู่ คุณสามารถตรวจสอบการไหลที่สม่ำเสมอเพื่อดูว่าวาล์วเปิดอยู่หรือไม่ การขาดการไหลหรืออัตราการไหลลดลงอย่างกะทันหันมักบ่งชี้ว่าวาล์วปิดอยู่

การทดสอบแรงดัน: เพื่อการวินิจฉัยที่แม่นยำยิ่งขึ้น การทดสอบแรงดันสามารถยืนยันสถานะของวาล์วได้ ใช้เกจวัดแรงดันเพื่อตรวจสอบแรงดันต้นน้ำและปลายน้ำ วาล์วปิดมักส่งผลให้เกิดแรงดันสะสมที่ด้านบนน้ำ ในขณะที่วาล์วเปิดจะรักษาระดับความดันให้สม่ำเสมอมากขึ้น

4. บทสรุป

ด้วยการประเมินตำแหน่งมือจับวาล์ว การใช้การไหลย้อนกลับและการตอบสนองแรงดัน และการทำความเข้าใจตัวบ่งชี้เฉพาะวาล์ว คุณสามารถระบุสถานะของวาล์วประเภทต่างๆ ได้อย่างมีประสิทธิภาพ การตรวจสอบอย่างสม่ำเสมอและการระบุตำแหน่งวาล์วที่เหมาะสมช่วยให้มั่นใจในความปลอดภัยและประสิทธิภาพของระบบของเหลว ป้องกันการรั่วไหล ปัญหาเกี่ยวกับแรงดัน หรือความเสียหายต่ออุปกรณ์ ตรวจสอบสถานะวาล์วทุกครั้งก่อนทำการบำรุงรักษาหรือปรับแต่งใดๆ เพื่อให้มั่นใจว่าการทำงานปลอดภัยและแม่นยำ สำหรับโซลูชันวาล์วที่เชื่อถือได้ [[Didtek Valve Group Co., Ltd.]] นำเสนอวาล์วคุณภาพสูงที่ออกแบบมาเพื่อประสิทธิภาพและความปลอดภัยในอุตสาหกรรมต่างๆ

คำถามที่พบบ่อย

ถาม: ฉันจะทราบได้อย่างไรว่าวาล์วเปิดหรือปิดอยู่

ตอบ: หากต้องการตรวจสอบว่าวาล์วเปิดหรือปิดอยู่ ให้ตรวจสอบตำแหน่งมือจับ หากด้ามจับขนานกับท่อ แสดงว่าวาล์วเปิด หากตั้งฉากวาล์วจะปิด วิธีนี้ใช้ได้กับวาล์วเกือบทุกประเภท รวมถึงบอลวาล์วและวาล์วปีกผีเสื้อ

ถาม: เหตุใดการตรวจสอบสถานะของวาล์วจึงมีความสำคัญ

ตอบ: การตรวจสอบสถานะของวาล์วทำให้แน่ใจได้ว่าของเหลวจะไหลอย่างเหมาะสม และป้องกันการรั่วไหล ปัญหาเกี่ยวกับแรงดัน หรือความเสียหายของระบบ ถือเป็นสิ่งสำคัญในการรักษาความปลอดภัยและประสิทธิภาพในระบบควบคุมของเหลว

ถาม: ฉันจะตรวจสอบตำแหน่งของวาล์วประตูได้อย่างไร

A: สำหรับวาล์วประตู ให้หมุนวงล้อจักร หมุนตามเข็มนาฬิกาเพื่อปิดและทวนเข็มนาฬิกาเพื่อเปิด ตรวจสอบความต้านทานเพื่อยืนยันว่าวาล์วเปิดสุดหรือปิดอยู่

ถาม: ฉันควรทำอย่างไรหากที่จับวาล์วติดอยู่?

ตอบ: หากที่จับวาล์วติดอยู่ ให้หลีกเลี่ยงการบังคับ ลองหล่อลื่นด้ามจับหรือตรวจสอบวาล์วด้วยตนเอง หากยังไม่ขยับ โปรดติดต่อผู้เชี่ยวชาญเพื่อขอความช่วยเหลือ

ถาม: วาล์วอัตโนมัติแสดงสถานะอย่างไร

ตอบ: โดยทั่วไปวาล์วอัตโนมัติจะใช้ตัวบ่งชี้แบบอิเล็กทรอนิกส์หรือแบบกลไกเพื่อแสดงว่าวาล์วเปิดหรือปิดอยู่ ตัวบ่งชี้เหล่านี้รวมอยู่ในระบบควบคุม เช่น PLC หรือ SCADA สำหรับการตรวจสอบสถานะแบบเรียลไทม์
